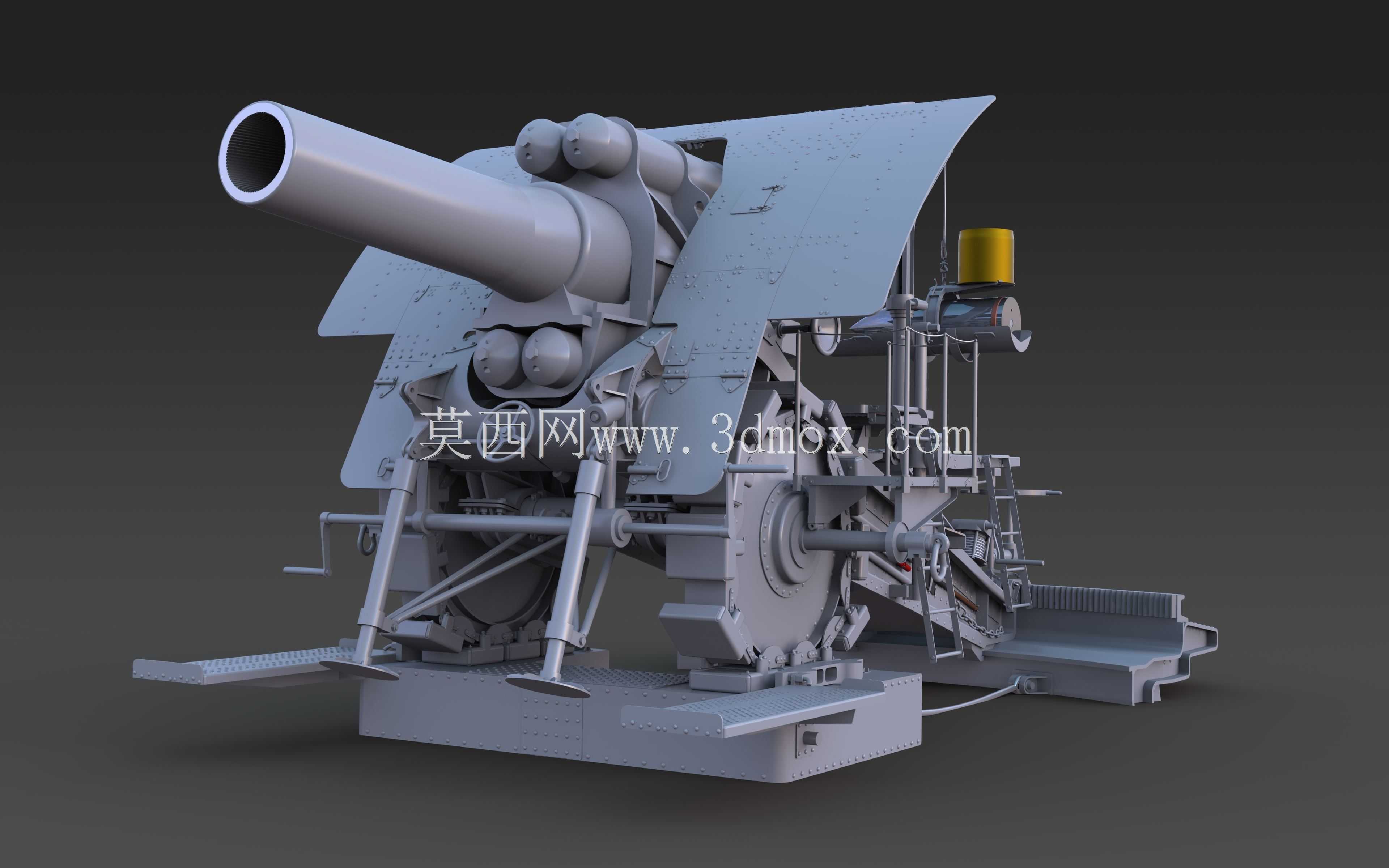

大口径牵引式重型火炮结构三维造型

　　本次呈现的三维造型对应一款大口径牵引式重型身管火炮，整体结构覆盖炮身总成、摇架、反后坐装置、防盾、上架、下架、大架、支撑座盘、瞄准机构、操炮机构全部分系统，可直接用于装备结构教学、虚拟演训场景搭建、同类型装备改型设计参考。从实际应用场景来看，这类装备主要配属陆军地面炮兵部队，承担远程火力压制、坚固工事摧毁、装甲目标直瞄打击任务，也可在要地防空部署中承担对低空慢速目标的拦截任务，牵引式的结构设计可适配重型卡车、履带牵引车的拖挂行进，能在无铺装道路的野战环境下完成阵地转移，相比自行火炮具备全重更低、维护难度小、地形适配性强的特点。从功能特性来看，该结构完整还原了火炮射击循环的全部运动逻辑：炮身通过摇架上的导轨完成后坐与复进动作，

　　反后坐装置内置的驻退机、复进机可将炮身后坐的动能转化为液压阻尼与弹簧储能，将数吨重炮身的后坐行程控制在合理区间，避免巨大后坐力对炮架结构造成冲击损伤；防盾采用上窄下宽的倾斜式曲面钢板结构，可抵御前方轻武器子弹与炮弹破片对操炮人员的杀伤，防盾上预留的瞄准窗口可保证直瞄射击时炮手的视野不受遮挡；两侧大架采用箱型焊接钢结构，展开后可形成稳定的三角形支撑，架尾设置的驻锄可嵌入土层，将射击时的后坐力传导至地面，避免炮位移位；下架位置的支撑座盘在射击时落下，可承担炮身垂直方向的大部分载荷，配合两侧大架形成三点稳定支撑，保证大角度射击时的结构稳定性。从设计思路来看，该造型严格遵循身管火炮的经典布局逻辑，炮管采用圆柱段+药室段的阶梯式结构，

　　炮口位置设置的加厚部可承受弹丸出膛时的高压燃气冲击，避免炮口变形影响射击精度；摇架上的高低机手轮、方向机手轮位置完全按照人体工程学设置，操炮人员站立在炮侧即可完成高低角、方向角的快速调整，瞄准机构安装在炮身左侧，与高低机、方向机联动，可完成射击诸元的快速装定；两侧大架与下架的连接位置设置了可快速开合的锁扣，拖挂行军时可将两侧大架合并锁定在牵引钩位置，缩短行军状态的整体宽度，满足公路运输的尺寸限界要求。从外形尺寸与安装边界来看，该结构整体宽度在展开状态下约为四点五米，行军状态下宽度收窄至一点八米，可满足普通等级公路的通行要求；炮身水平状态下整体长度约为七点二米，大架展开后架尾间距约为四米，

　　射击阵地仅需平整六米见方的硬质地面即可完成部署，支撑座盘落下后最低点距离地面间隙为一百二十毫米，可适配起伏度不超过八十毫米的野战地形；炮身最大仰角可达六十五度，方向射界左右各三十度，在不移动大架的情况下可覆盖较大范围的射击扇区，减少阵地调整的频次。结构细节上，该造型完整还原了炮身上的排气装置、反后坐装置的外护套、防盾上的观察窗盖板、大架上的踏板与扶手、瞄准具安装座等细节，所有运动副的连接位置都预留了合理的装配间隙，可直接导入虚拟仿真平台完成动作模拟，也可作为结构拆解教学的演示模型，帮助从业者理解重型火炮的力传导路径、各分系统的功能配合逻辑，避免改型设计中出现结构干涉、强度不足、操作空间预留不够的问题。
