3D打印齿轮主题抓取器创意摆件

　　这款创意抓取器摆件的设计，最初是围绕桌面级FDM3D打印的工艺特性展开的，所有拆分部件都做了0.2mm层厚下的打印适配，悬空角度全部控制在45度以内，无需额外添加支撑结构就能完成打印，大幅降低了打印后的后处理工作量，普通桌面级3D打印机用户无需调整特殊参数就能直接制作。从功能定位来看，它并非工业场景下的重载抓取执行部件，而是面向3D打印爱好者、机械文创领域的展示类作品，可放置在桌面作为机械主题装饰，也可作为机械结构教学的演示教具，直观展示齿轮传动、连杆联动的基础机械原理，让初学者能快速理解多齿轮组的动力传递逻辑。

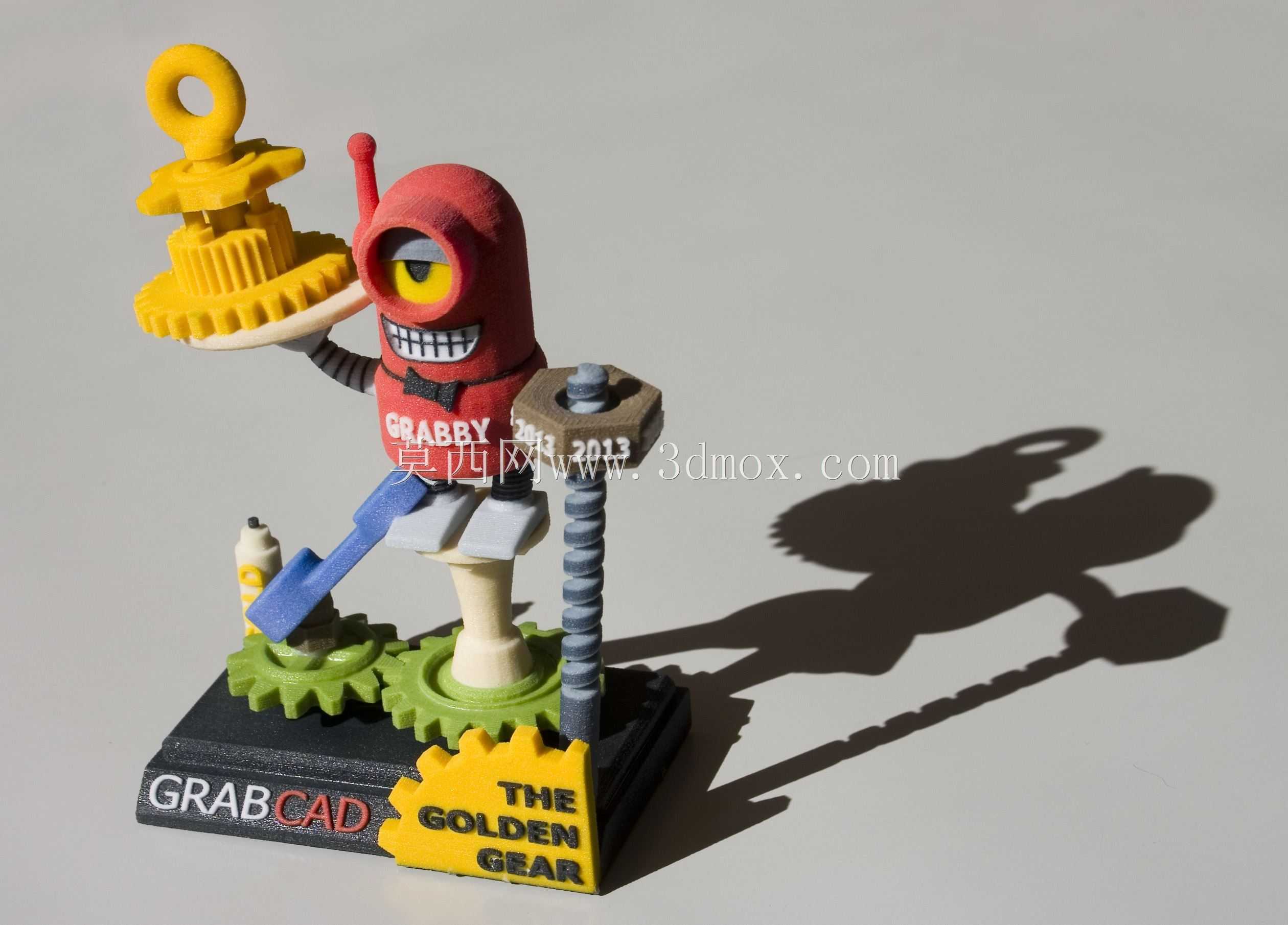

　　结构设计上，作品将抓取执行端与卡通形象做了深度融合，顶部带吊环的黄色齿轮件作为抓取动作的主动输入端，转动该齿轮时，动力会通过下方啮合的两组绿色直齿轮传递到蓝色连杆结构，带动前端的托举部件完成小幅抬升动作，整个传动链的齿轮模数统一为1mm，齿厚3mm，啮合侧隙控制在0.1mm，既保证了转动时的顺滑度，又不会因间隙过大出现传动卡顿、晃量过大的问题。支撑整个结构的灰色立柱采用梯形螺纹设计，螺纹导程2mm，顶部的棕色旋钮可沿螺纹上下调节，用来限制主动齿轮的转动行程，避免动作超程导致齿轮脱啮，这个细节设计参考了普通台虎钳的行程限位思路，把工业结构的实用逻辑自然融入到创意造型里。

　　安装边界方面，整个摆件的底座尺寸为80mm×60mm，整体高度120mm，放置在桌面时占用空间极小，底座做了2mm厚度的加强筋设计，打印时填充率设置20%就能保证足够的放置稳定性，不会因触碰出现倾倒。所有部件的连接都采用插拔式圆柱销定位，销钉直径3mm，配合长度5mm，组装时无需胶水粘接，打印完成后直接插接就能完成总装，方便后期拆解更换不同颜色的部件，也便于爱好者根据自身需求修改局部结构。

　　从实际使用场景延伸来看，该结构的抓取端托板可根据需求更换不同的夹持头，比如更换成小型夹爪就能用来夹取便签、回形针等桌面小物件，拓展实用属性；也可在主动齿轮的轴端连接小型舵机，改造为简单的机械臂末端执行器演示模型，用于青少年机械科普活动的实操教学。设计过程中特意规避了薄壁、细柱等易断结构，所有受力部件的最小壁厚都设置为2.5mm，哪怕采用PLA材料打印，也能承受日常把玩时的受力，不会出现轻易断裂的问题。齿轮部分的齿形做了微小的圆角优化，避免打印时出现齿尖缺料的问题，同时也能减少转动时的摩擦阻力，无需额外添加润滑脂就能保持顺畅的转动手感。整个作品的色彩分区完全对应独立的打印部件，爱好者可直接采用不同颜色的耗材分部件打印，组装后就能获得色彩分明的展示效果，无需后期上色处理，进一步降低了制作门槛。
