二级门格尔海绵分形几何结构展示

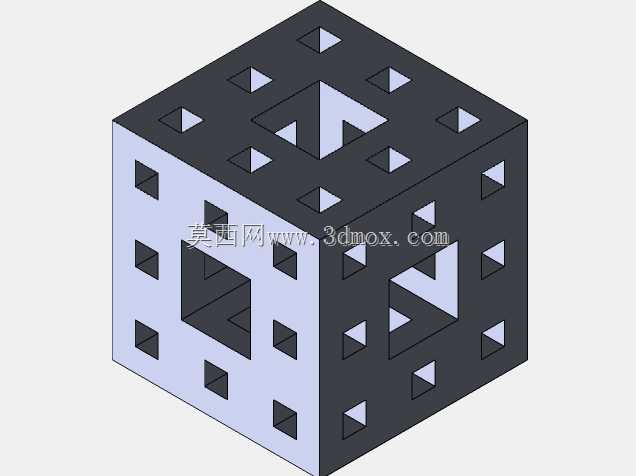

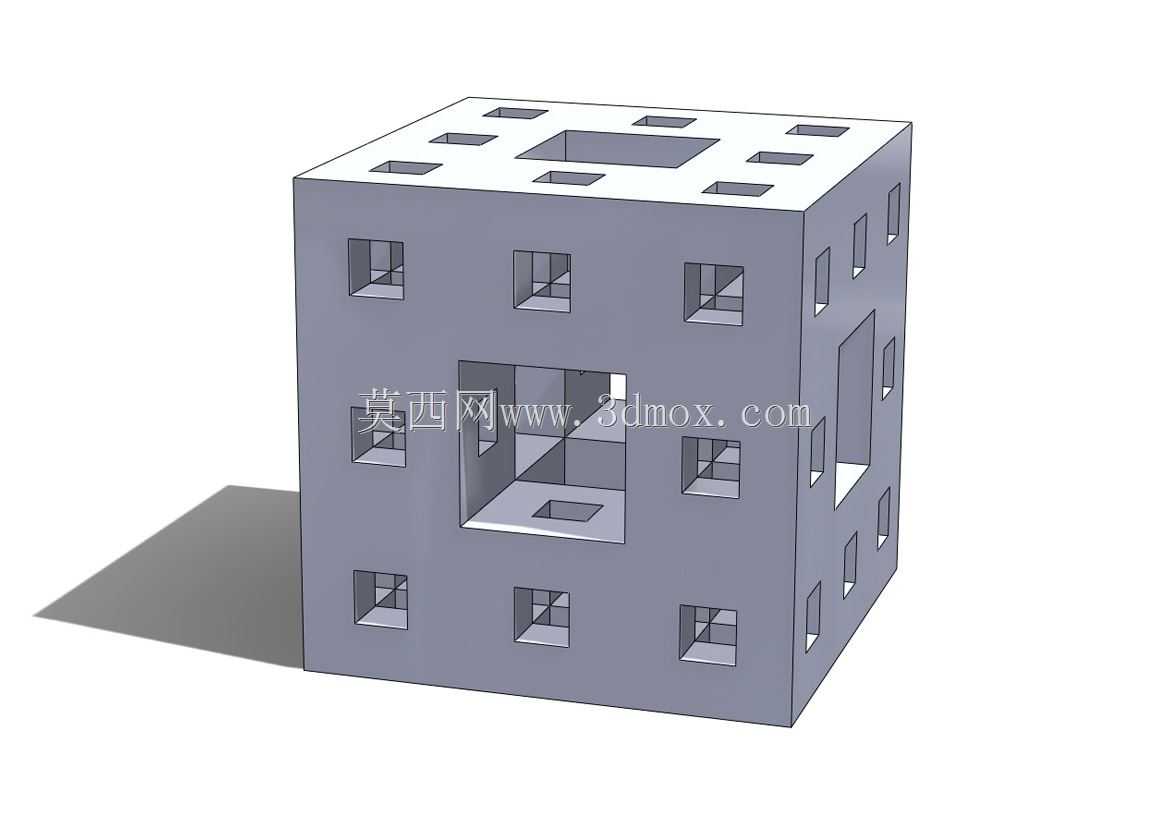

　　在日常的3D打印结构验证、几何教学演示以及分形力学特性研究场景中，这类二级迭代的门格尔海绵结构有着非常典型的应用价值。从结构设计逻辑来看，它的生成逻辑完全遵循经典分形迭代规则：以基础立方体为初始单元，将每一条棱边做三等分拆分，对应把整个立方体均匀分割为27个尺寸一致的小立方体，随后剔除掉体心位置的1个小立方体，以及六个面各自面心位置的6个小立方体，剩余的20个小立方体作为下一级迭代的基础单元，重复一次上述分割、剔除操作，就得到了当前展示的二级结构。这种迭代逻辑带来的最直观特性，就是结构整体具备严格的自相似性，不管从哪个正交方向观察，表面的镂空孔洞排布、内部的空腔连通逻辑都完全一致，不存在方向上的结构异性。从实际使用的角度出发，

　　这类结构常被用作3D打印机的精度校验试件——因为结构表面分布着不同层级的方形镂空、薄壁连接筋，打印过程中可以直观验证设备的XYZ轴定位精度、悬空结构打印能力、薄壁成型的一致性，甚至可以通过不同位置的成型质量，判断挤出头流量校准、冷却风道送风均匀性是否存在偏差。在几何教学场景中，实体化的分形结构可以让抽象的分形维度、空间递归逻辑变得具象，帮助学习者快速理解自相似结构的空间构成，相比平面示意图的展示效果要直观得多。从结构力学特性来看，这种连续镂空的立方体结构在保证整体立方体外形边界的前提下，去除了大量非承载区域的材料，在承受沿轴向的均匀压力时，应力会沿着剩余的连接筋条均匀传递，不会出现明显的应力集中区域，

　　这种特性也给轻量化承载结构的设计提供了参考思路——部分需要兼顾减重与抗压能力的填充结构，就借鉴了这类分形镂空的设计逻辑。设计这类结构的时候，首先要严格保证每一级分割的尺寸精度，所有棱边的三等分位置不能出现偏差，否则迭代后的结构会出现对称性破缺，不仅视觉上失去分形结构的规整感，作为精度测试件的时候也无法准确反映设备的定位误差。其次要注意内部空腔的连通性，二级迭代后的结构内部所有空腔都是互相贯通的，不存在封闭的腔体，这一点对于3D打印工艺来说尤为重要，如果设计过程中误操作形成封闭空腔，打印时内部残留的打印材料无法排出，会直接导致试件报废，也会影响后续的力学测试或者教学展示效果。从安装与适配边界来看，这类结构作为标准测试件使用时，

　　整体外形为规整立方体，不需要额外设计安装定位结构，可以直接放置在3D打印机的成型平台上，底面为完整的平面，和打印平台的接触面积足够保证打印过程中的附着力，不需要额外添加支撑结构就能顺利成型；作为教学展示件使用时，规整的立方体外形可以直接适配常规的展示台座，不需要定制特殊的固定夹具。另外在结构细节处理上，所有的孔洞边缘、筋条交接位置都做了等壁厚处理，整个结构的薄壁厚度保持一致，不管是3D打印还是采用其他切削工艺加工，都能保证加工过程中材料去除率的均匀性，避免因为壁厚差异导致的加工变形。很多结构设计从业者在研究轻量化填充结构的时候，都会从不同迭代级别的门格尔海绵结构入手，通过调整迭代级别、壁厚参数，测试不同参数下结构的抗压强度、重量占比、比强度数据，总结出来的设计规律可以直接应用到航空航天、汽车零部件的轻量化设计中，在保证结构承载能力的前提下最大限度降低零件重量。和规则的网格填充、蜂窝填充结构不同，分形结构的自相似特性让它在不同尺寸层级下都具备一致的力学表现，不会因为结构尺寸的缩放出现力学性能的突变，这也是这类几何结构在工程领域持续受到关注的核心原因。
