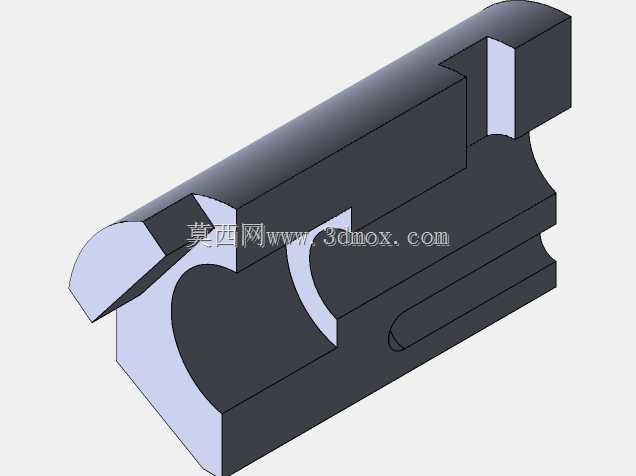

公制异形夹持支撑机械零件结构

项目分类:通用机械零部件 发布时间:2021-12-29 ID:478252
  • 公制异形夹持支撑机械零件结构
  • 公制异形夹持支撑机械零件结构

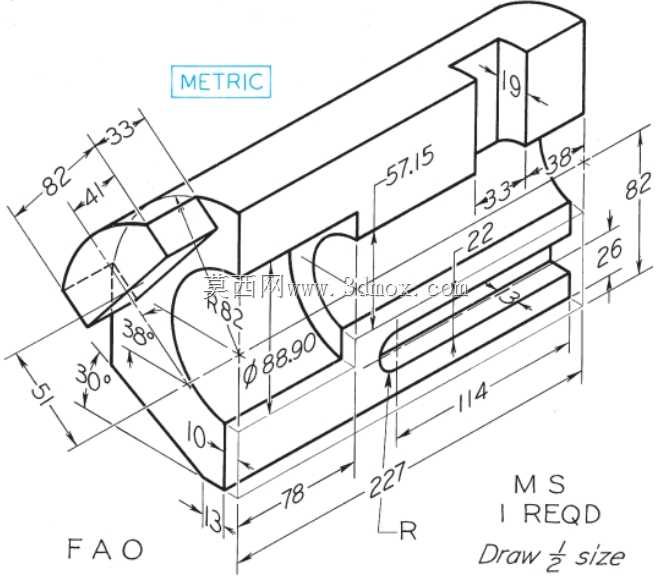

  该零件属于机加工类异形支撑夹持构件,从轴测图标注的公制尺寸来看,整体最大轮廓长度227mm、宽度方向最大尺寸82mm、高度方向总尺寸82mm,安装基准面的厚度为13mm,可适配常规中小型工装台的T型槽安装间距,底部平直安装面的平面度需控制在0.02mm以内,才能保证装配后与安装基体的贴合度,避免夹持作业时出现受力偏载。零件一端设计有R82mm的圆弧过渡结构,配合30°、38°的斜角导向面,主要用于工件导入时的自动对中,无需额外加装导向块即可完成圆形或轴类工件的初定位,圆弧内侧标注的φ88.90mm内凹弧面,是与对应直径工件的贴合工作面,弧面的表面粗糙度需达到Ra1.6才能保证夹持时的摩擦力稳定,避免工件打滑移位。

  零件上部的凸台结构厚度为19mm,凸台与主体连接位置的33mm退刀槽设计,是为了适配铣削加工时的刀具让刀需求,同时也能减少装配时的应力集中,凸台侧面的38mm定位边可作为相邻构件的安装基准,配合26mm高度的下层支撑台,可形成两级定位台阶,适配两种不同规格工件的夹持定位需求。零件中部开设的长条形槽长度为114mm、槽宽22mm,槽的两端设计有R圆弧过渡,槽的位置距离底部安装面的高度为10mm,该槽主要用于安装锁紧螺栓,可实现零件在安装基体上的位置微调,调整行程覆盖100mm以上,满足不同工位的定位间距需求。零件上标注的M S 1 REQD代表需加工一处公制螺纹孔,螺纹孔位置距离端部78mm,用于安装锁紧顶丝,

  在工件定位完成后可通过顶丝完成侧向锁紧,避免加工过程中工件窜动。从结构功能来看,这类零件多用于小型机加工工装的定位夹持单元,可配套在钻床、铣床的工作台面上,作为轴类、盘类零件加工时的快速定位夹具使用,相比通用平口钳,该异形结构的定位件可减少装夹辅助时间,针对特定直径的工件可实现免找正装夹,大幅提升小批量零件的加工效率。设计过程中需重点关注圆弧面与安装基准面的位置度公差,控制在0.05mm以内才能保证工件装夹后的同轴度要求,同时斜角导向面的角度公差需控制在±0.5°,避免导向时出现卡滞。零件的壁厚最小处为10mm,选用45号钢调质处理即可满足常规夹持工况的强度需求,若用于大切削力的加工场景,可更换为40Cr材料并进行表面淬火处理,

  提升圆弧工作面的耐磨性能,延长零件使用寿命。安装时需先将底部安装面与工装台表面清理干净,通过中部长槽穿入T型螺栓预紧,调整到对应工位位置后锁紧螺栓,再将顶丝装入螺纹孔,即可完成整套夹持单元的装配,装配后需打表检测圆弧工作面的径向跳动,保证跳动值不超过0.03mm,避免加工出的工件出现位置超差问题。
