印刷品质量检测用折叠式放大镜结构

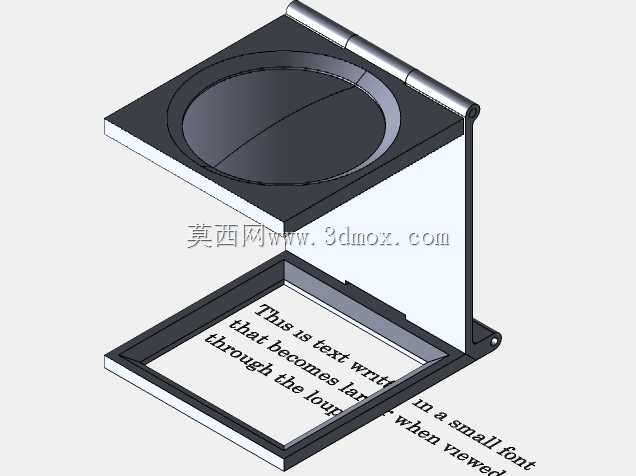

　　在胶印生产的现场质控环节，印品的套印精度、网点变形、细微脏点这类缺陷，往往需要近距离放大观测才能识别，常规手持放大镜需要操作人员长期保持固定握持姿态，长时间作业下手臂疲劳很容易导致观测距离偏移，出现放大倍率失准、视场晃动的问题，这款配套印刷检测场景的折叠式放大镜结构，就是针对这类现场使用痛点做的结构优化。整个结构采用多零件组件装配的设计思路，没有采用一体化注塑的简化方案，核心的透镜固定环采用方形框体嵌套圆形透镜座的结构，方形外框的平直边可以直接贴靠在印品表面，避免手持时的倾斜偏差，圆形透镜座的内径匹配标准倍率放大镜的安装尺寸，透镜压圈采用嵌入式卡合结构，不需要额外打胶固定，后期更换不同倍率透镜时只需要撬开压圈即可完成替换，

　　维护效率比螺纹压圈结构更高。可折叠的支撑支架是整个结构的核心功能部件，支架与透镜固定框之间采用小间隙的销轴铰接，铰接位置预留了适度的转动阻尼，不需要额外加装阻尼垫片，依靠零件加工时的尺寸公差配合就能实现任意角度的悬停，支架展开后可以将透镜固定在预设的焦距位置，这个焦距是匹配所选透镜的最佳观测距离设计的，支架完全展开时透镜下表面与印品放置平面的距离刚好等于透镜的焦距，不需要操作人员反复调整距离就能获得清晰的放大视场，避免了手持观测时反复调焦的时间浪费。支架折叠后可以完全贴合在透镜固定框的背面，整体收纳后的厚度不到20毫米，可以直接放在工作服口袋或者质检工具包内，不会占用过多存储空间，和常规带固定长柄的放大镜相比，

　　收纳体积缩小了60%以上，更适合印刷车间内多机台巡检的场景使用。结构的安装边界做了充分的现场适配考虑，透镜固定框的底部四个角做了微小的圆弧倒角，不会刮伤刚印刷完成的印品表面，避免检测过程中对产品造成二次损伤，支架的底部接触边做了0.5毫米的微小翻边，增大与印品表面的接触摩擦力，放置在铜版纸、哑粉纸这类光滑印刷纸张表面时不会出现滑移，保证观测过程中视场稳定。整个结构的零件没有复杂的曲面特征，所有板件都可以采用常规的钣金冲压或者铝板铣削加工，铰接销轴采用标准的圆柱销，不需要定制特殊非标件，加工成本控制在较低区间，适合印刷企业的质控部门批量制作配备。在实际使用场景中，质检人员只需要将折叠支架展开到卡合位置，把结构平放在需要检测的印品区域，

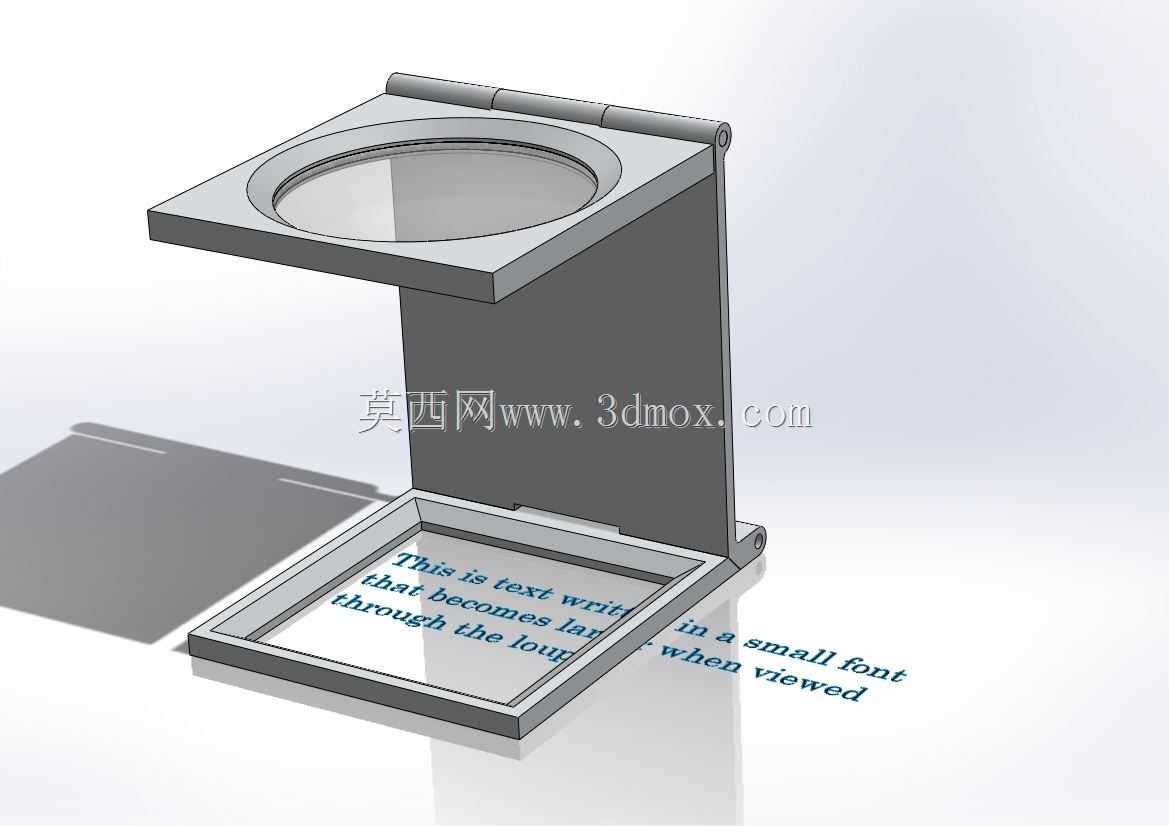

　　就可以直接通过透镜观测印品的细节，不需要用手扶持，解放出来的手可以同时做缺陷标记或者记录检测数据，相比传统手持检测的方式，单人检测的效率可以提升40%左右，同时避免了长期手持带来的职业疲劳问题。结构的渲染场景做了实际使用状态的还原，当支架调整到合适角度时，透镜可以实现稳定的放大效果，不会出现视场畸变或者边缘模糊的问题，透镜固定框的上方预留了可选配的辅助光源安装位，如果需要在光线不足的机台内部检测印品，可以加装小型LED灯板，不需要额外改动主体结构就可以拓展低光照环境下的使用功能。整个结构的装配流程不需要专用工装，所有零件通过销轴卡合和嵌入式结构就可以完成总装，装配工时不到5分钟，后期如果出现支架磨损或者透镜刮花的问题，只需要更换对应损坏的零件即可，不需要整体报废，全生命周期的使用成本远低于市售的一体式塑料放大镜。
