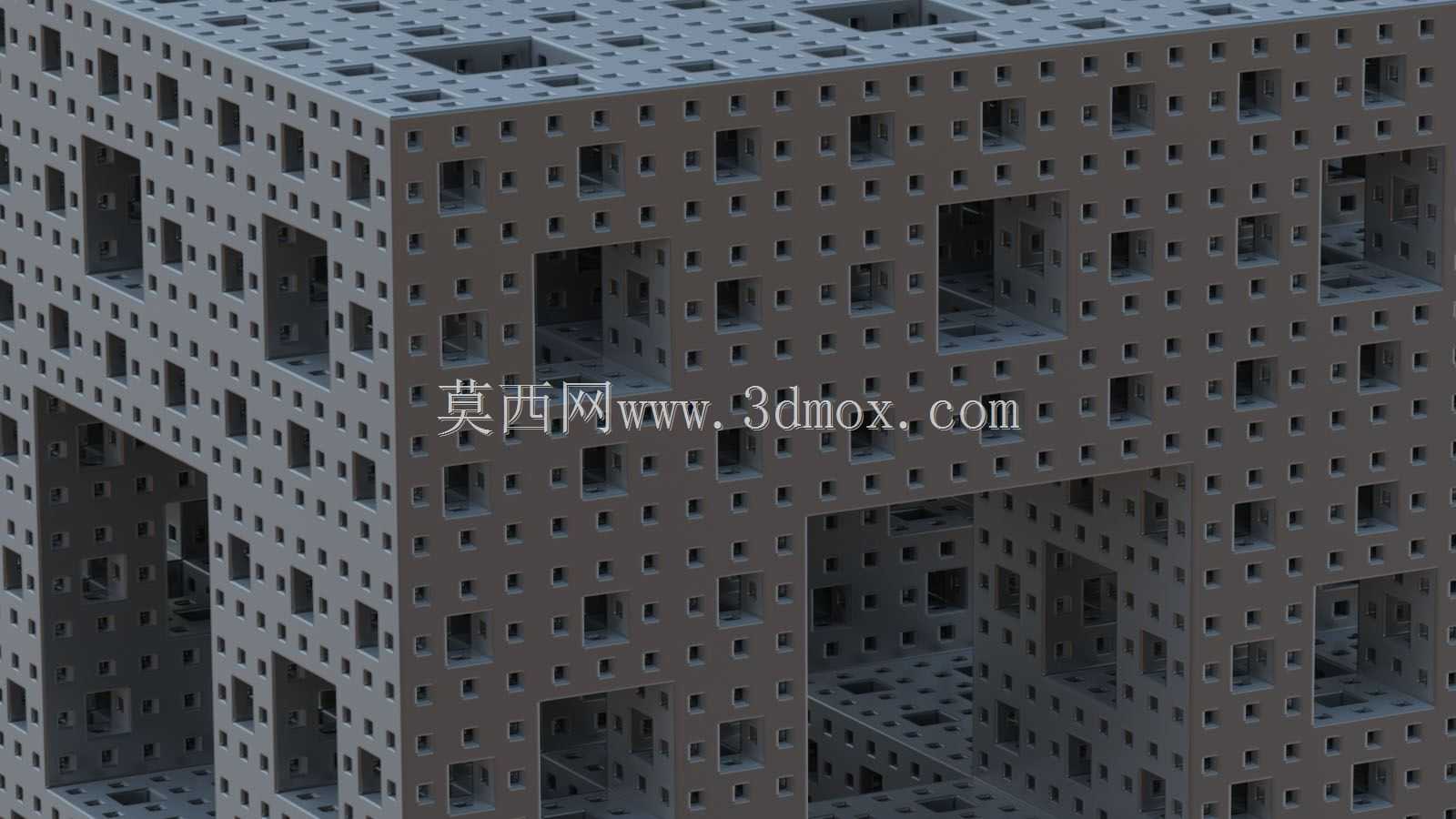

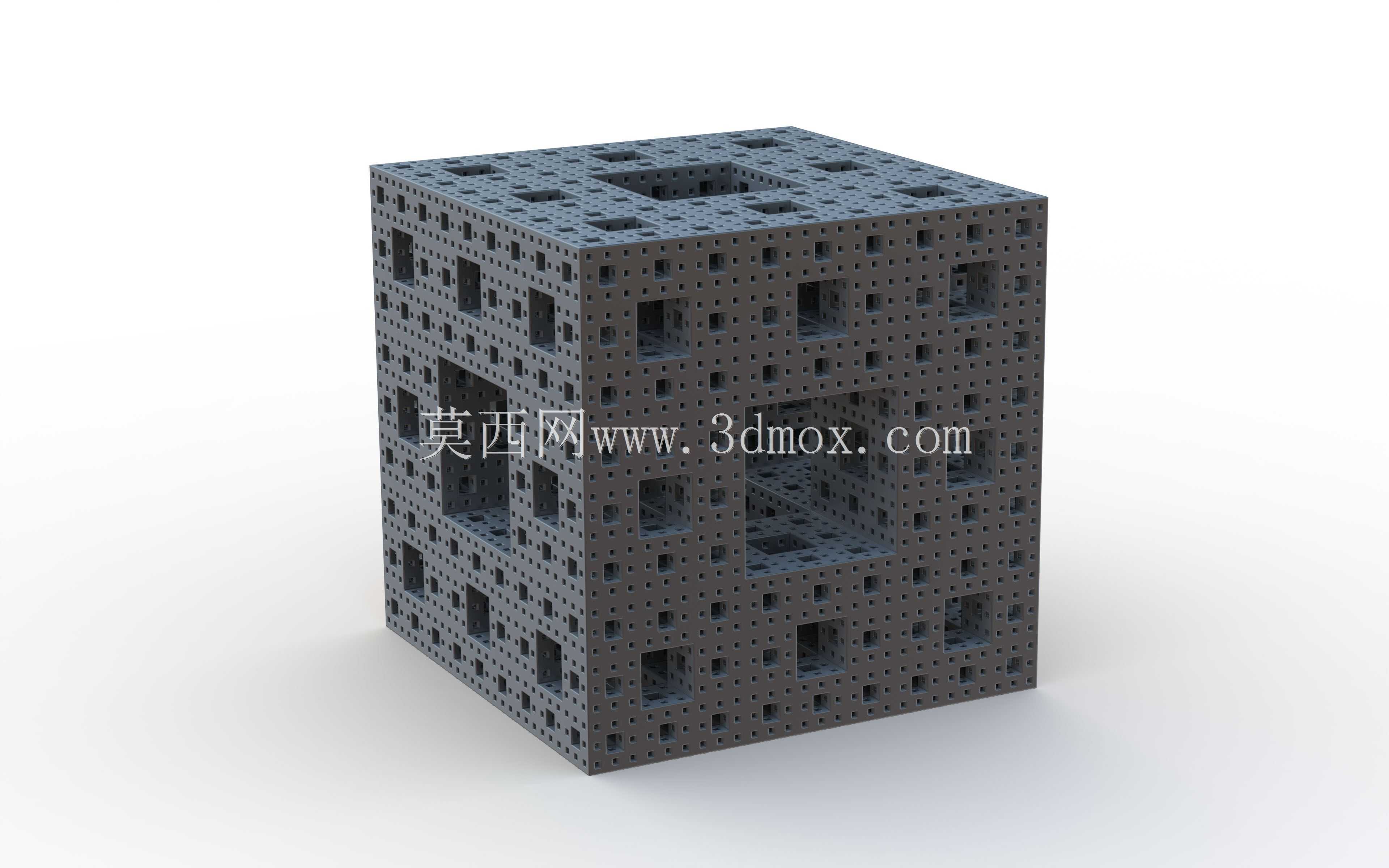

四级门格尔海绵分形立体结构造型

　　在结构力学、材料科学以及分形几何的教学与研究场景中，这类递归迭代生成的多孔立方体结构有着非常特殊的应用价值，它并非传统意义上的工业功能零件，却能为多孔材料力学性能仿真、轻质承载结构拓扑优化、吸能缓冲结构设计提供具象的几何参照。从几何生成逻辑来看，四级门格尔海绵是将基础立方体沿三维正交方向做三等分切割，剔除体心与六个面心位置的小立方体后，对剩余的20个小立方体重复相同的切割剔除操作，连续迭代四次后得到的结构，每一次迭代都会让结构的孔隙率呈指数级提升，同时保留整体的立方体外部轮廓边界。

　　从结构特性上看，这类分形多孔结构有着严格的自相似特征，任意一个局部子单元放大后都和整体结构的几何形态完全一致，这种特性让它在做有限元力学仿真时，可以通过子模型法大幅降低计算量，只需要提取单级迭代的单元力学参数，就可以通过递归计算推导整个四级结构的整体力学表现，不需要对海量的微小孔隙做全尺寸网格划分，非常适合用来验证分形多孔材料的比强度、吸能效率、流体渗透性能等参数的仿真算法准确性。在实际的工程应用延伸中，这类结构的几何逻辑可以被借鉴到航空航天领域的轻质承载构件设计、建筑领域的通风隔声墙体构造、工业领域的缓冲吸能垫结构设计中，通过调整迭代级数、孔隙占比，可以在给定的外形边界内匹配不同的刚度、重量、渗透率要求。

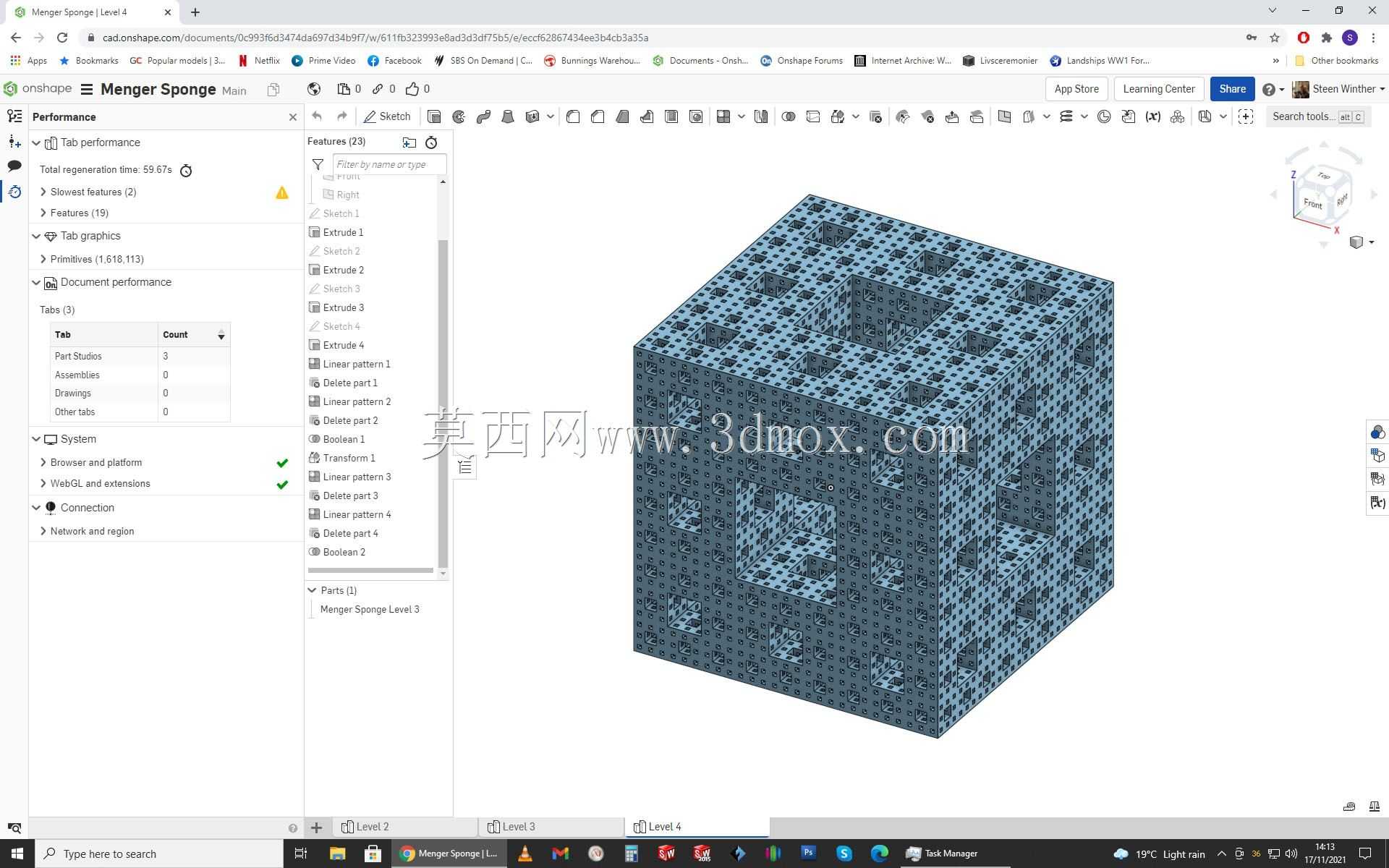

　　做这类结构的三维建模时，首先要锁定整体的立方体外形边界，所有迭代操作都不能超出初始设定的立方体轮廓范围，每一级迭代的切割基准面都要严格和初始立方体的三个正交基准面对齐，避免迭代过程中出现几何错位导致结构破面。四级迭代后的结构存在大量的微小薄壁特征，建模时要注意每一处薄壁的厚度保持均匀，不能出现零厚度或者负厚度的几何错误，否则后续导入仿真软件或者做3D打印切片时会出现计算错误。和低级数的门格尔海绵相比，四级结构的孔隙连通性更好，内部的流道完全贯通，也可以作为微流道结构设计的几何参照，用来设计需要大比表面积的换热结构或者催化载体结构，流体在这类贯通的分形孔隙中流动时，会不断被孔隙分割扰流，大幅提升换热或者催化反应的接触效率。

　　从安装适配的角度来说，这类结构的外部是规整的立方体，六个面都是平整的正方形平面，不需要额外做安装基准面的加工就可以直接固定在试验台架上，外部尺寸可以根据实际使用场景按比例缩放，不会因为缩放改变内部的分形几何比例关系，也不会影响结构本身的力学、流体性能表现。在做结构验证试验时，可以直接将立方体的两个对面作为夹持面，固定在压力试验机上做压缩试验，测试不同迭代级数下结构的应力应变曲线，和仿真计算结果做对标，修正多孔材料的仿真参数。很多从事拓扑优化的工程师会把这类标准分形结构作为基准验证模型，用来测试自己开发的拓扑优化算法是否能在给定的载荷边界下，生成接近这类分形结构的最优传力路径，毕竟经过严格数学推导的分形结构本身就是给定边界下材料利用率极高的一种构型。
