SolidWorks重力驱动立方体坠落动画场景

　　在日常的结构设计与三维建模工作中，物理仿真类的动画场景搭建，往往是验证结构运动逻辑、展示机构运行状态的重要辅助手段，这个重力驱动的立方体坠落场景，核心是通过三维软件的物理引擎模块，还原刚体在重力场下的自然运动与最终放置状态，这类仿真逻辑在多个工业场景中都有实际的落地价值。比如在散料输送设备的料斗落料模拟中，就可以通过同类的重力仿真逻辑，预判颗粒状、块状物料在落入料斗后的堆积形态，调整料斗的倾斜角度、内壁导流结构，避免物料搭桥、卡滞的问题；在自动化装配线的工件上料工位，也能借助这类重力动画的仿真思路，模拟工件从料仓滑落至定位工装的运动轨迹，优化挡料机构、导向条的安装位置，减少工件卡料、磕碰的概率。

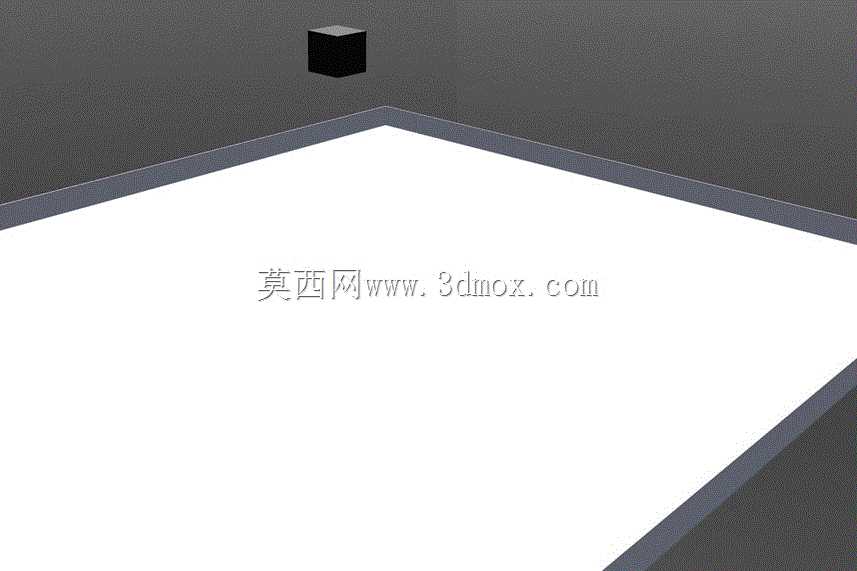

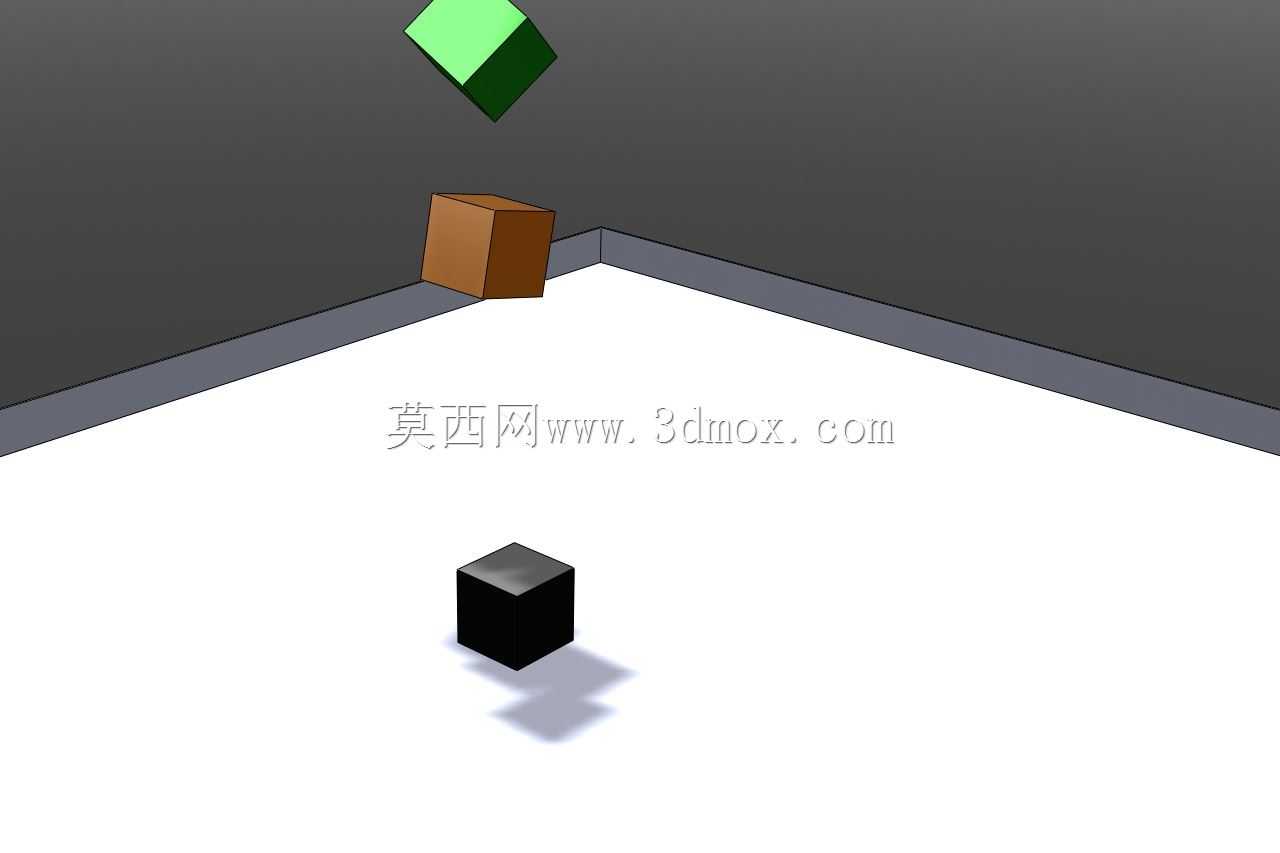

　　这个场景的设计思路，核心是还原真实重力场下刚体的无约束运动逻辑，首先搭建了封闭的边界腔体作为承载面，腔体的内壁设置为固定刚体，避免运动过程中立方体穿透边界，立方体作为独立的运动刚体，赋予均匀的质量属性与标准的碰撞接触参数，初始状态下将立方体放置在腔体上方的悬空位置，不添加额外的约束与初始驱动力，仅通过全局重力参数驱动立方体做自由坠落运动，在接触到腔体底面后，会根据碰撞接触的反弹系数、摩擦系数产生对应的弹跳、滑移动作，最终静止在腔体的承载平面上，过程中不需要手动设置关键帧，所有运动轨迹都由物理引擎实时解算，相比传统关键帧动画的生硬运动轨迹，这种解算出来的运动状态更贴近真实世界的物理规律。

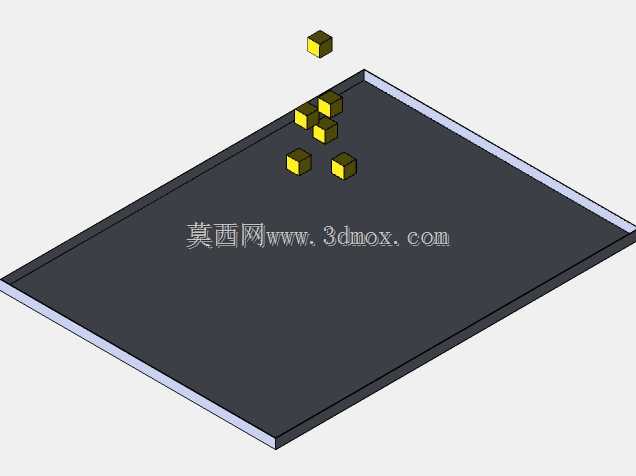

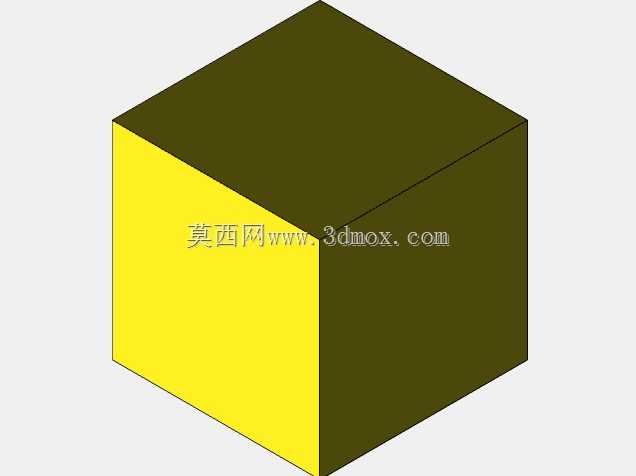

　　从场景的安装边界与尺寸设定来看，承载腔体采用了直角围边的结构，三个垂直立面与一个水平底面共同组成半开放的容纳空间，围边的高度设置刚好能够限制立方体坠落弹跳后的飞出范围，不会出现刚体运动超出场景边界的解算错误，立方体采用标准正六面体结构，棱边做了极小的倒角处理，避免尖锐棱边在碰撞解算时出现接触判定异常，整个场景的尺寸比例按照1:1的真实物理比例设定，重力加速度参数匹配常规地面环境的数值，碰撞接触的摩擦系数、反弹系数都参考了普通硬质工程塑料与金属平面接触的实测参数，确保解算出来的运动状态具备实际参考价值。

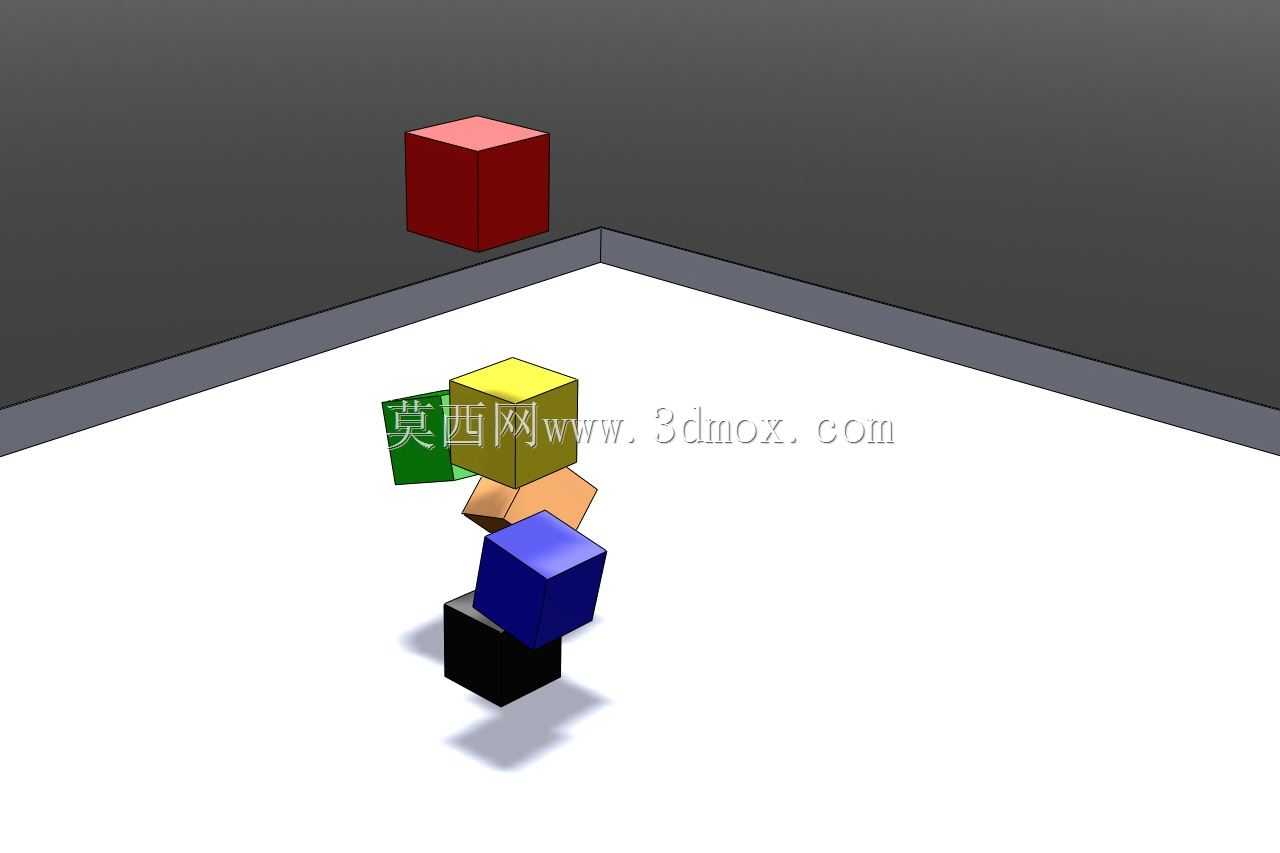

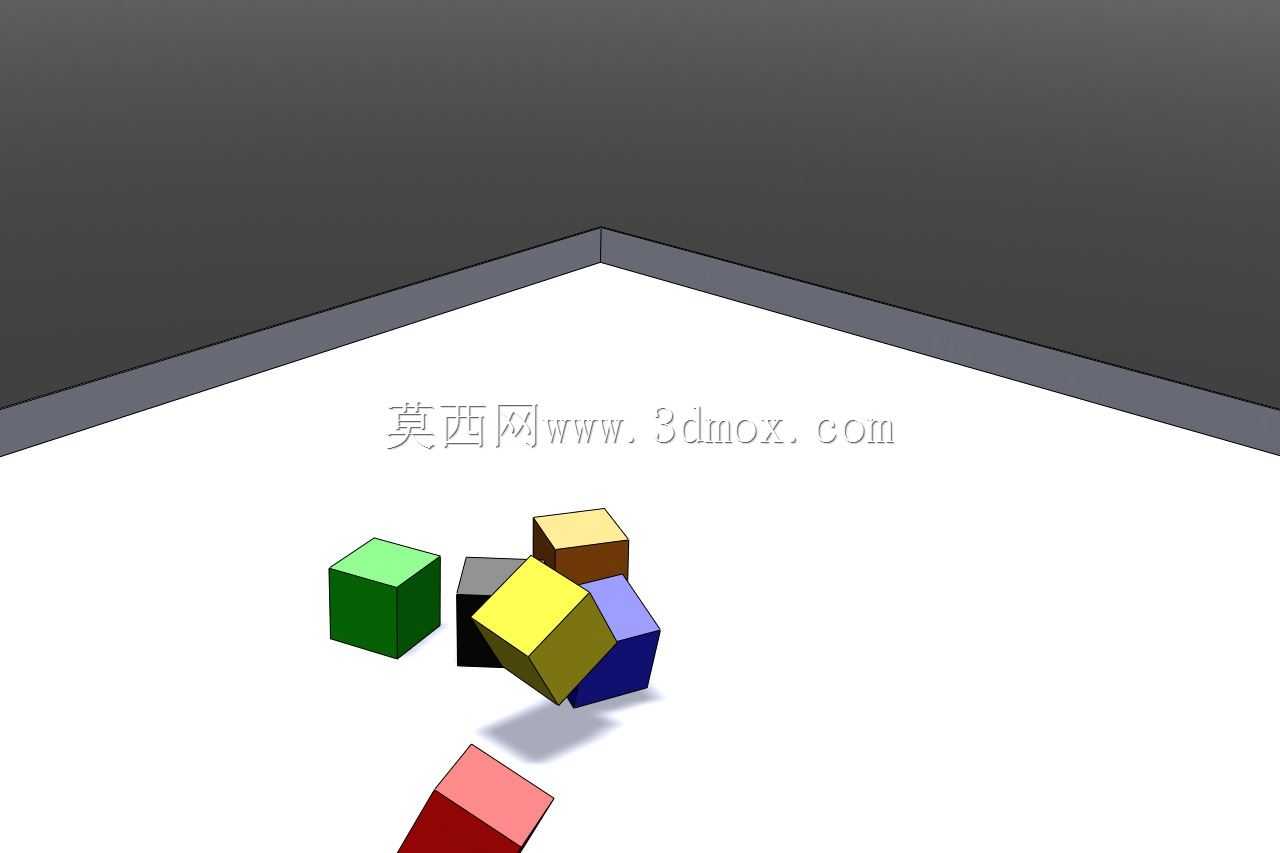

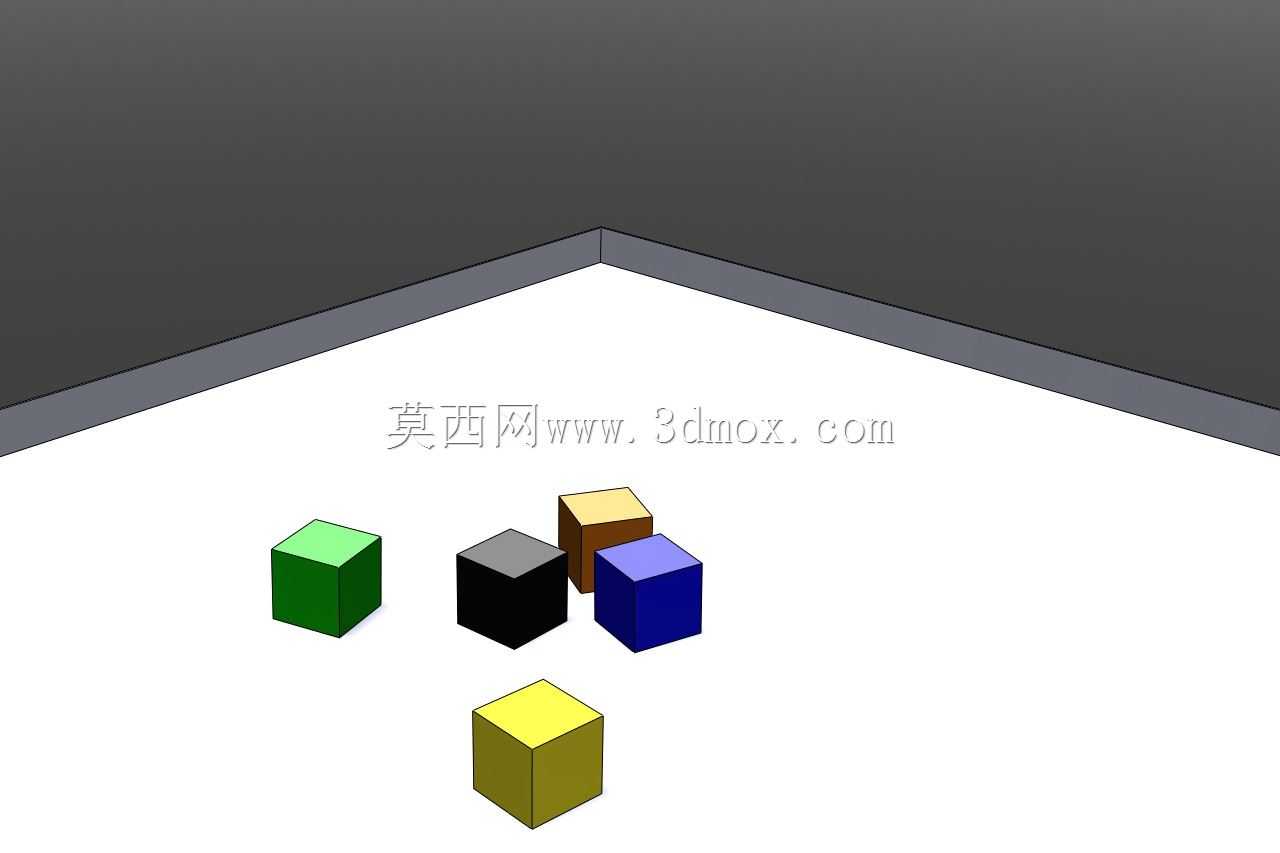

　　这类重力仿真的建模思路，除了用于工业设备的结构验证之外，在创意建模领域也有很广泛的应用，比如有机形态的随机阵列排布，就可以通过批量复制多个独立刚体，在重力场下自然坠落堆积，得到完全随机的自然排布效果，相比手动调整阵列位置的生硬感，这种物理仿真得到的排布效果更自然，很适合做装饰类结构、工艺品外观的随机纹理设计。在实际建模过程中，需要注意几个影响解算精度的细节：首先是所有参与碰撞的刚体都不能存在破面、重叠面的几何错误，否则会导致碰撞解算时出现刚体穿模、异常飞射的问题；其次是刚体的质量中心要与几何中心保持一致，除非需要模拟偏心重物的坠落状态，否则偏心的质量参数会导致刚体运动轨迹不符合预期；最后是解算的帧速率要匹配动画的输出要求，过低的解算帧速率会导致碰撞判定遗漏，出现刚体穿透边界的错误，过高的帧速率则会增加不必要的解算时间，日常用于方案展示的动画，采用每秒30帧的解算精度就足够满足使用需求。

　　在设备调试与方案展示环节，这类重力动画可以很直观地向非技术背景的客户展示物料、工件的运动过程，不需要复杂的原理解释，就能让观看者明白结构的运行逻辑，相比静态的三维渲染图，动态的物理仿真动画传递的信息更全面，也更容易发现静态设计中忽略的运动干涉问题。比如在设计物料分拣设备的落料滑道时，就可以用同类的仿真方法，模拟不同尺寸工件在滑道上的滑落状态，提前发现滑道宽度不足、倾斜角度不够导致的工件卡滞问题，减少后续实物加工后的整改成本。
