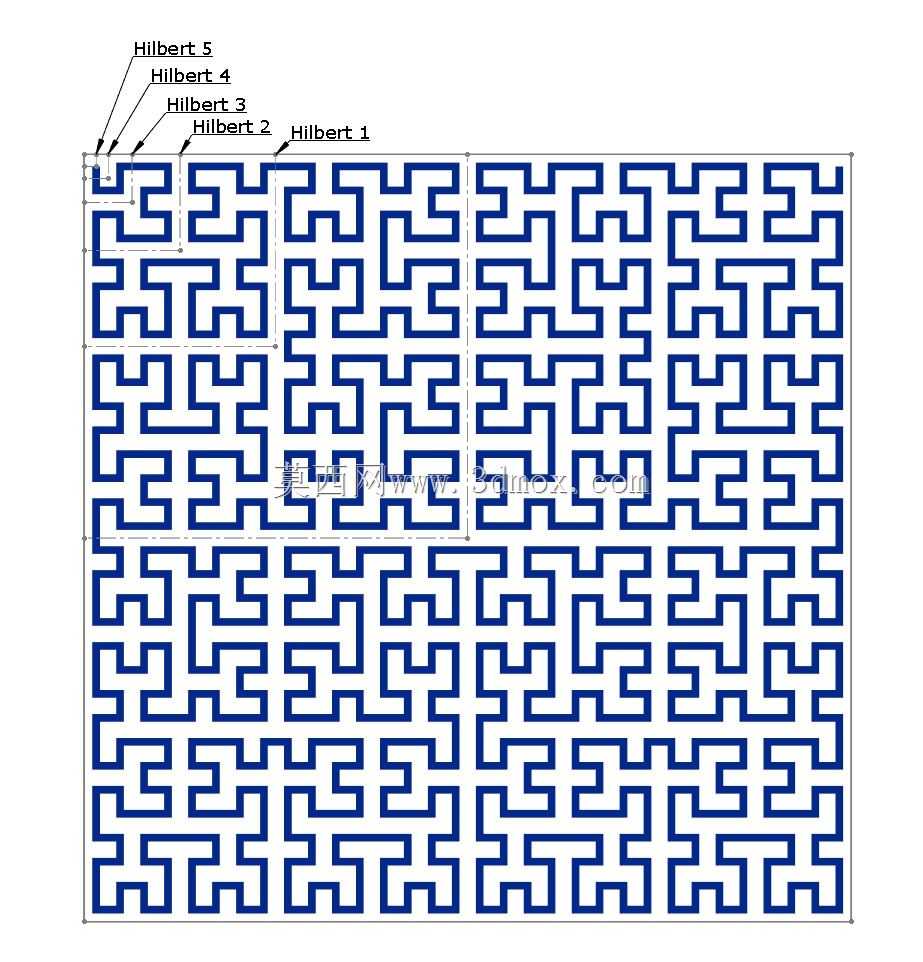

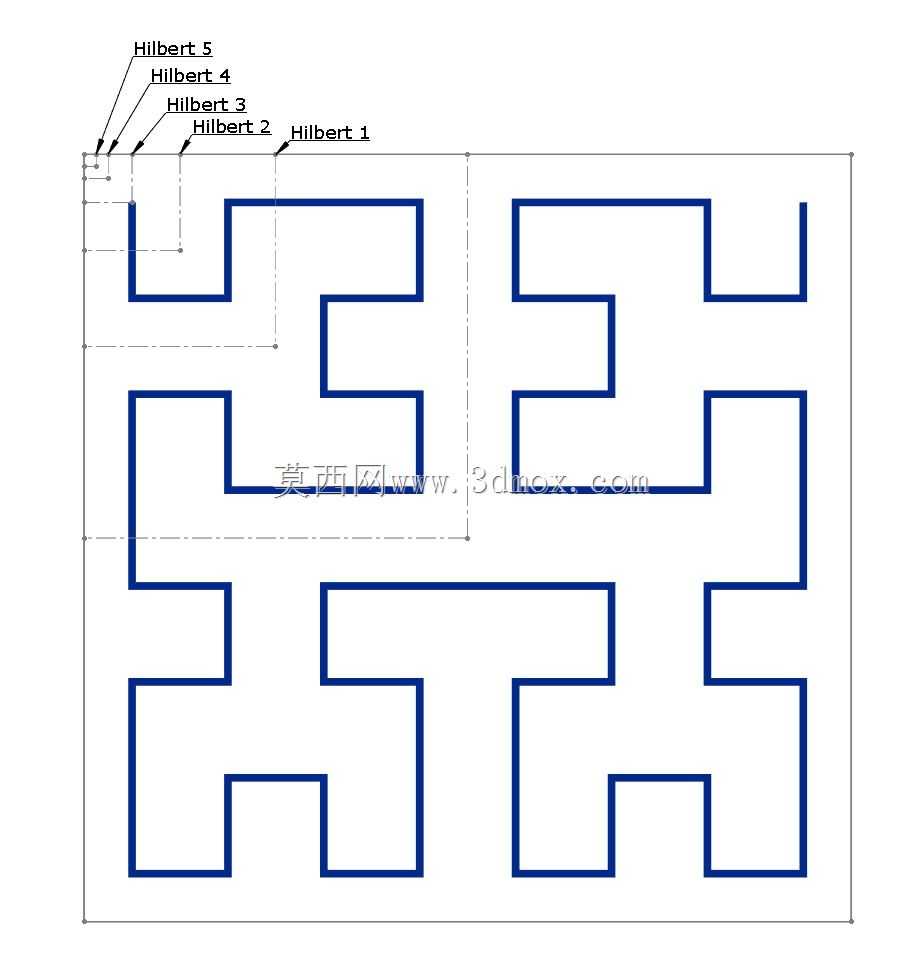

希尔伯特1至5级分形曲线结构设计

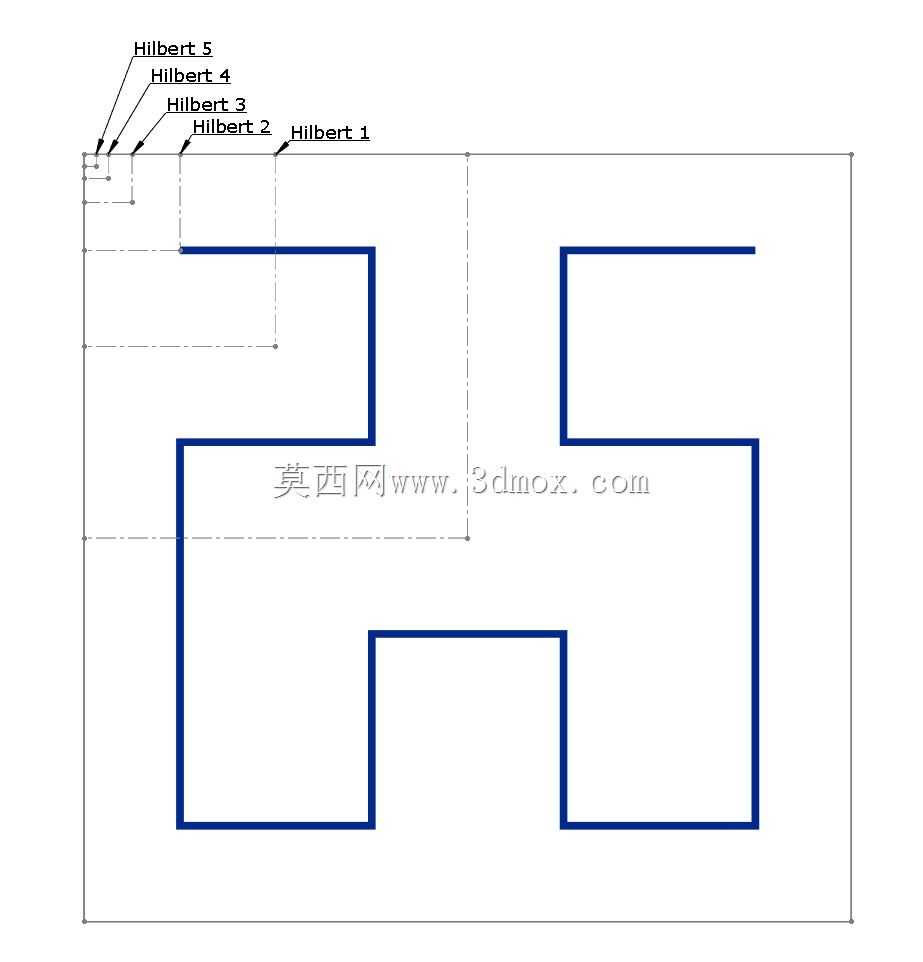

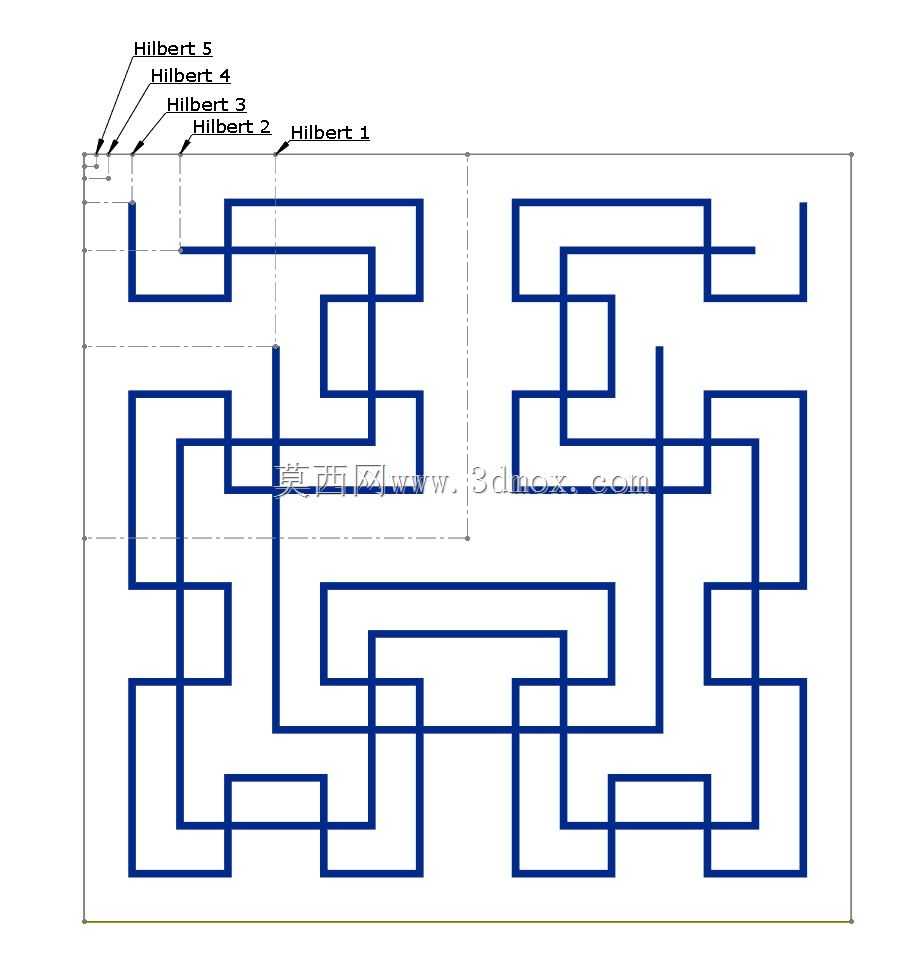

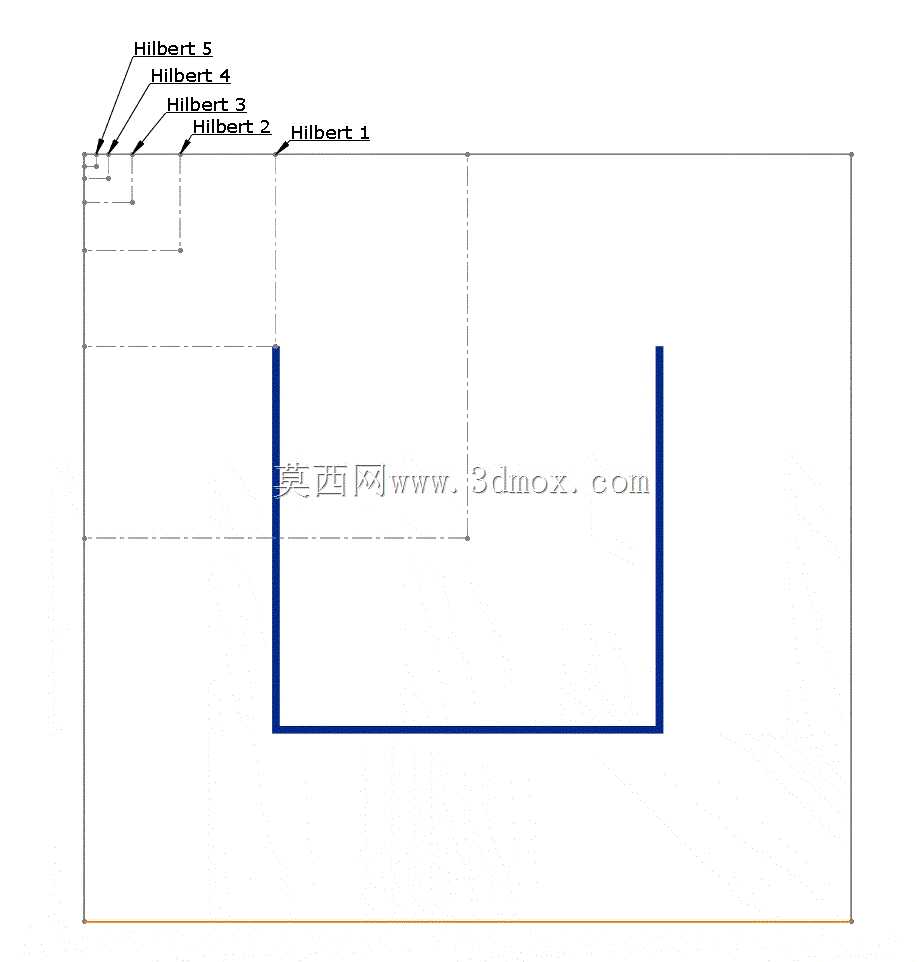

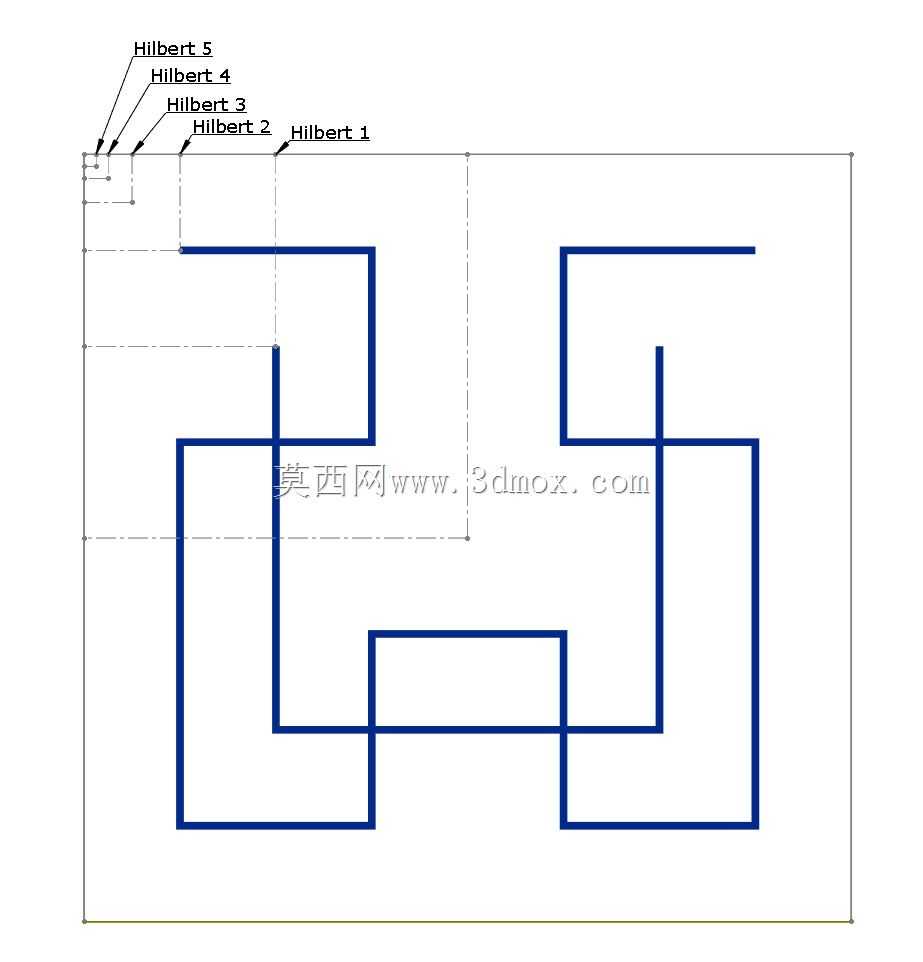

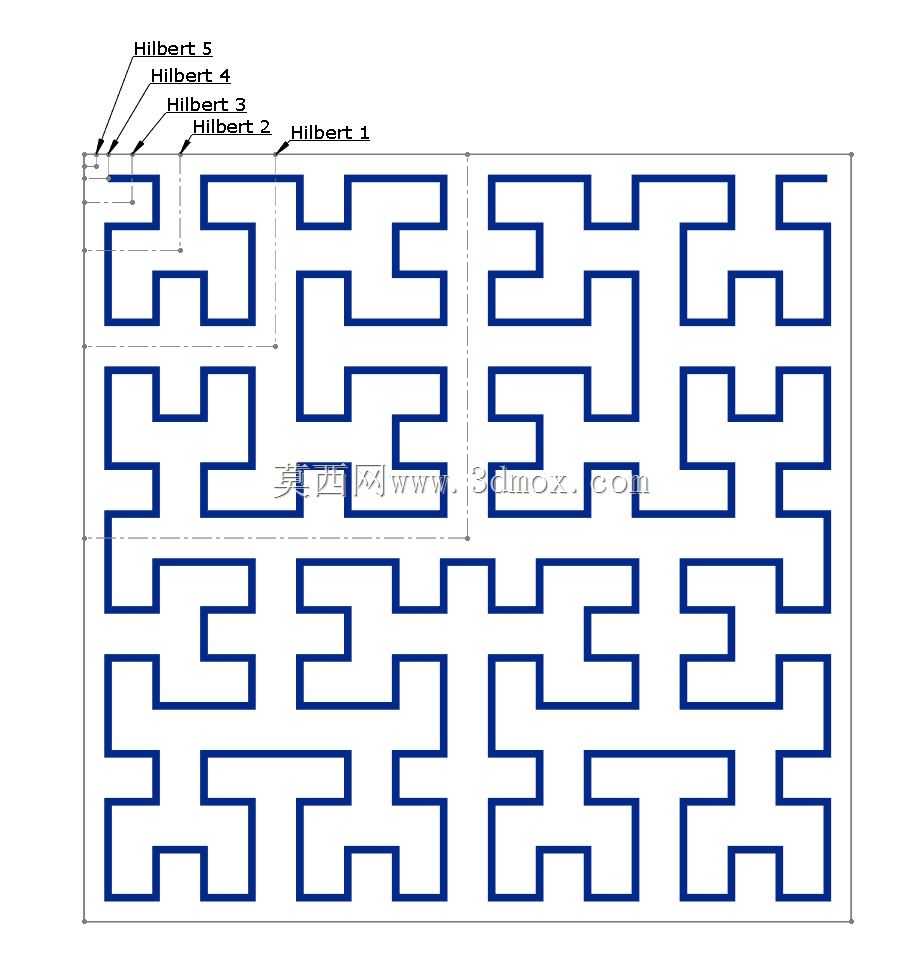

　　在精密运动轨迹规划、特殊流道构型设计、分形结构散热单元开发这类工程场景里，希尔伯特曲线的空间填充特性一直有不可替代的应用价值，这套覆盖1到5级迭代的希尔伯特曲线结构，就是针对不同尺度的工程应用需求搭建的参数化构型，能直接适配不同精度要求的结构设计场景。做这类分形曲线的结构设计，首先要理清不同迭代级数对应的空间覆盖密度差异，1级曲线是最基础的U型折返单元，整体占据正方形边界的最小填充单元，四个端点的定位精度直接决定后续高阶迭代的拼接误差，实际建模时要先锁定基础单元的四个转角定位基准，保证每一段直线段的长度公差控制在整体边长的千分之三以内，避免高阶迭代后出现累积偏差导致曲线错位。从2级迭代开始，每一级都是将上一级的单元做四等分缩放，

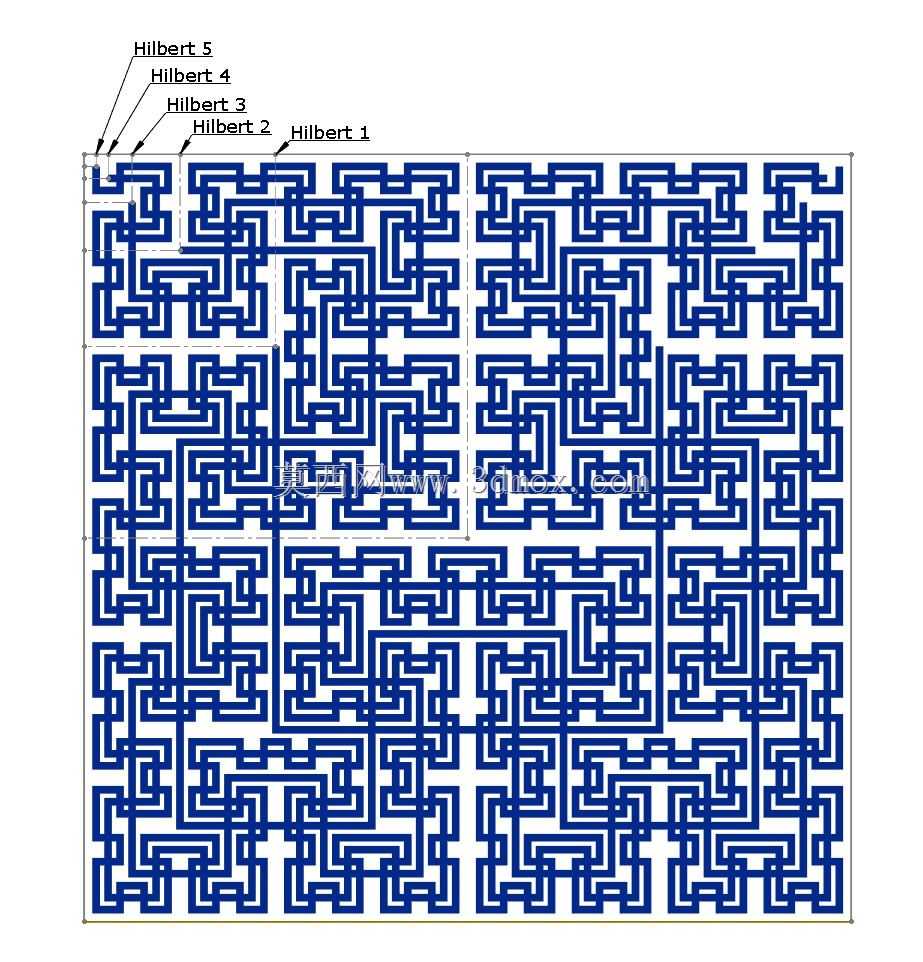

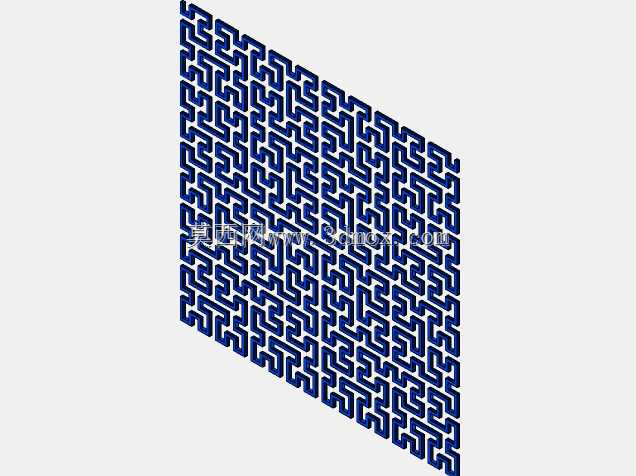

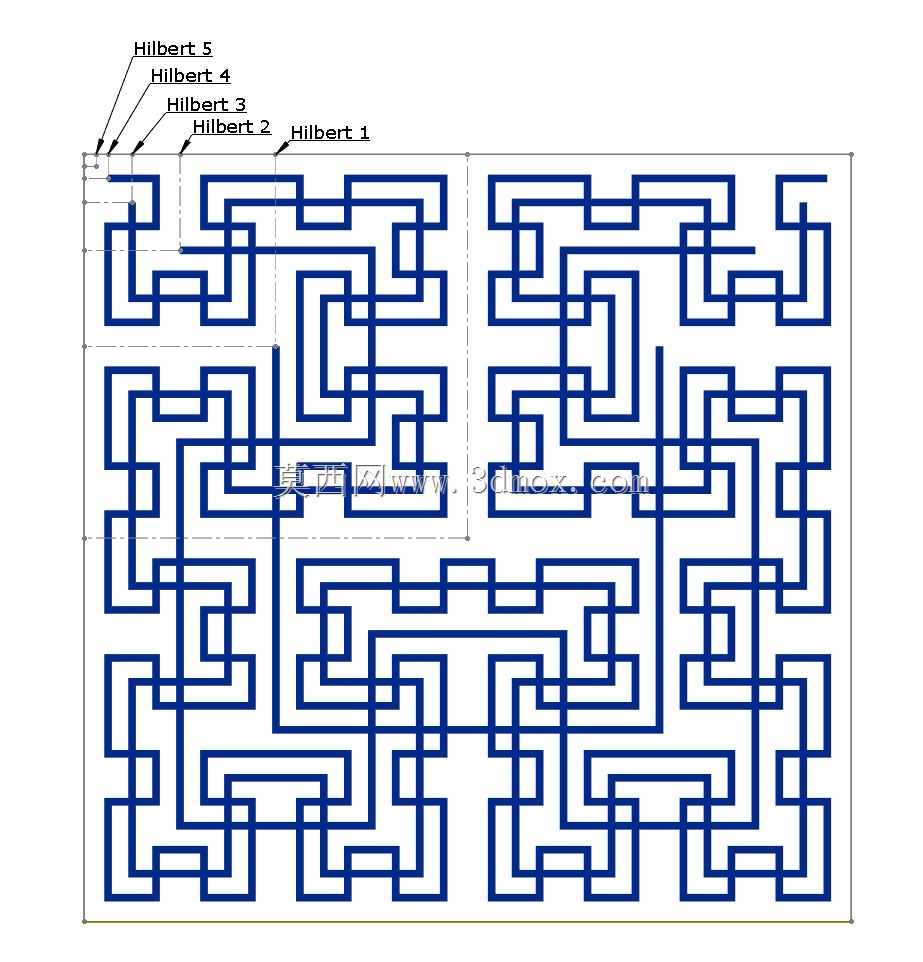

　　再按照固定的旋转、平移规则拼接，四个子单元的连接段要保证平滑衔接，不能出现断点或者线段重叠，这部分的设计逻辑要兼顾轨迹的连续性——如果是用于运动平台的行走轨迹，断点会导致机构加减速突变，影响运行平稳性；如果是用于散热翅片的流道构型，重叠段会造成介质流动阻力陡增，降低换热效率。到5级迭代时，曲线的总长度已经是1级单元的32倍，在相同的正方形边界内，线段间距缩小到基础单元边长的1/16，这个尺度下的构型主要用于高精度的微流道芯片、超精密运动平台的扫描轨迹设计，这时候要特别注意相邻线段的最小安全间距，不能小于加工工艺的最小极限尺寸，比如用精雕加工金属流道时，最小间距不能小于刀具直径的1.2倍，否则会出现过切导致结构报废。

　　不同级数的曲线在实际应用里的选型边界很清晰，1-2级的低阶曲线结构简单，加工难度低，适合用于大尺度的物料排布轨迹、粗精度的喷涂路径规划，这类场景对填充密度要求不高，更看重轨迹的简洁性，减少机构的无效行程；3-4级的中阶曲线填充密度适中，线段间距均衡，是目前工业领域应用最多的构型，常见于恒温平台的加热管路布局、工业喷墨打印的扫描路径、常规尺寸的分形散热结构，这个级数下的曲线总长度和空间占比的性价比最高，既不会因为线段过密导致加工成本飙升，也能保证足够的空间覆盖均匀度；5级的高阶曲线只用于微尺度的精密场景，比如微混合器的流道设计、高精度光栅的刻划轨迹，这类场景对空间填充的均匀度要求极高，需要曲线遍历边界内每一个细分单元，

　　保证介质混合充分或者刻划无遗漏。建模过程中要严格控制每一级迭代的坐标转换逻辑，不能出现旋转方向错误，一旦某一个子单元的旋转角度偏差90度，整级曲线的连通性就会被破坏，实际验证的时候可以从端点出发逐段检查连通性，保证整条曲线是单条连续的折线，没有多余的分支或者断开的线段。另外在安装边界的适配性上，整套曲线的外轮廓统一为标准正方形，不同级数的曲线外边界尺寸完全一致，不需要额外调整安装接口，就能根据实际需求替换不同级数的构型，比如在做散热结构测试时，可以在同一块基板上分别安装不同级数的曲线流道，直接对比不同填充密度下的散热效率，不需要重新设计基板的安装位，大幅降低测试验证的成本。在运动轨迹应用场景里，这套曲线的拐点位置都做了统一的圆角过渡处理，避免运动机构在拐点处出现刚性冲击，实际运行时能根据拐点的角度匹配对应的加减速参数，保证机构运行的平稳性，减少设备的振动和磨损。如果是用于导电线路的构型，高阶曲线的等间距特性还能保证电流分布均匀，避免局部电流密度过高导致的过热问题，在柔性加热片、透明导电膜的线路设计里，这类分形曲线的构型比传统的平行线路有更好的温度均匀性。
