四英寸四爪查克卷轴数控车床结构

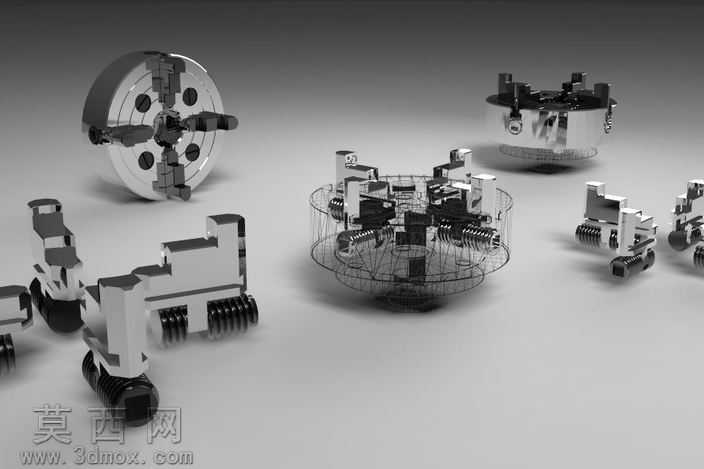

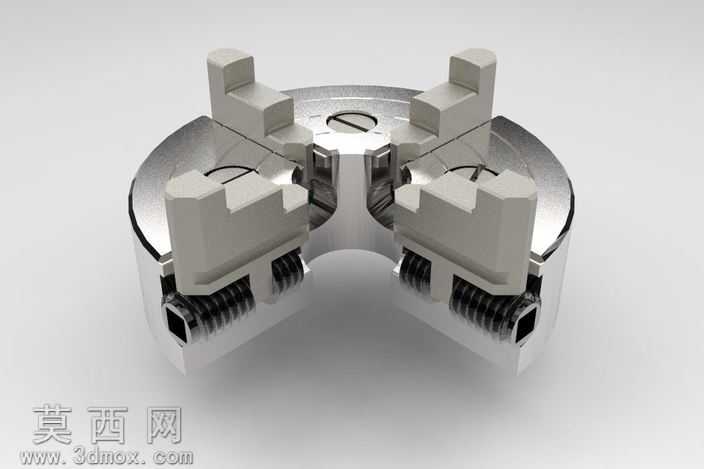

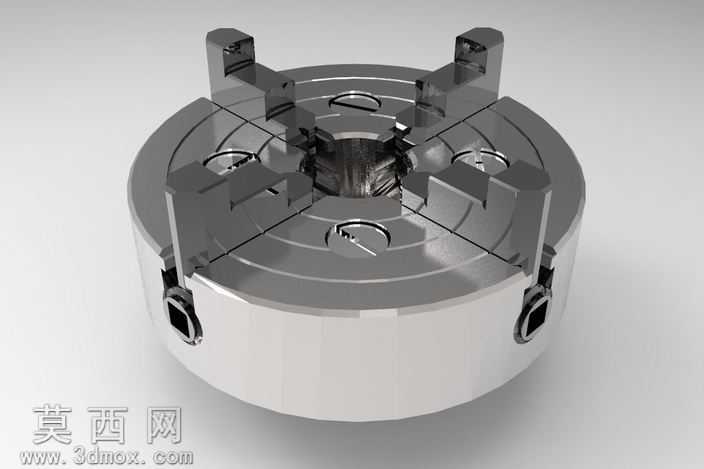

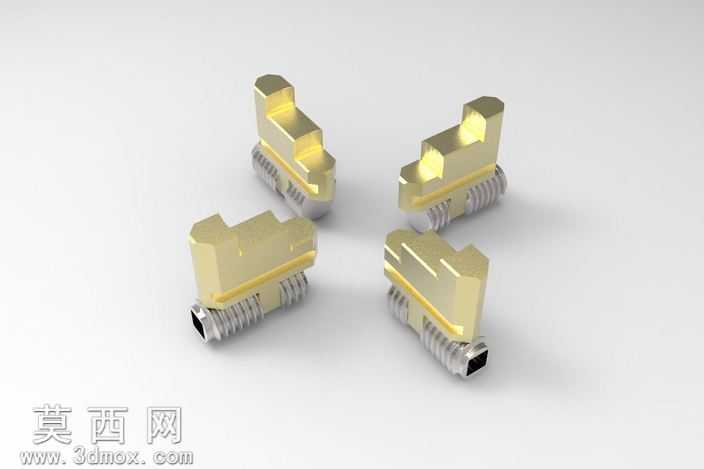

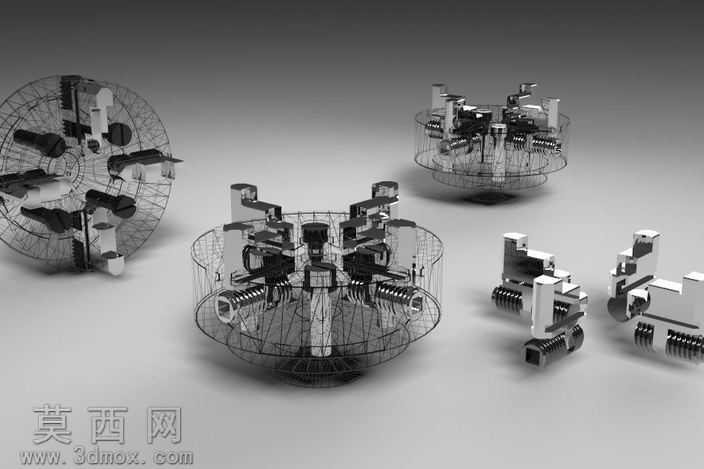

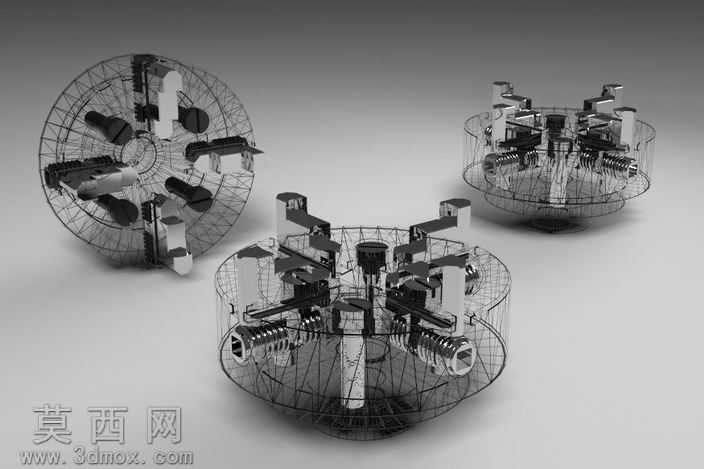

本作品为适配四英寸加工规格的四爪查克与卷轴配套数控车床核心装夹结构，建模过程中严格遵循数控车床装夹组件的实际加工装配公差标准，先通过参数化草绘绘制卡盘基体的环形轮廓、卷轴的同轴定位基准，再依次完成卡爪滑动导轨、驱动弹簧、锁紧组件、卷轴连接端的特征建模，所有零件的配合间隙均参考实际车床装夹机构的行业标准设置，保证虚拟装配后各运动部件无干涉、卡爪开合行程符合四英寸工件的装夹范围要求。渲染阶段采用半透明线框叠加实体着色的展示方式，既清晰呈现了卡盘内部的弹簧驱动结构、卡爪同步滑动的传动逻辑，也直观展示了卷轴与卡盘基体的同轴装配关系，金属材质部分根据不同零件的功能属性做了区分：卡爪、锁紧块等受力耐磨部件采用淬硬钢材质表现，基体框架采用结构钢材质，弹簧部件采用弹簧钢的哑光金属质感，不同材质的粗糙度、反光度参数均经过反复调试，让整体渲染效果既具备工业设计的严谨质感，也能清晰区分不同功能的结构部件。结构设计上，该四爪查克采用径向同步滑动的四爪布局，相比三爪卡盘可适配更多异形截面工件的装夹需求，配套卷轴可实现长轴类工件的端部定位与支撑，卡盘内部的弹簧复位结构可保证卡爪在非锁紧状态下保持张开行程，锁紧组件可实现装夹后的刚性固定，整体结构紧凑，可直接适配同规格的小型数控车床主轴安装接口。设计过程中优先考虑了装夹机构的装夹精度、刚性与操作便捷性，所有传动部件的受力路径均做了优化，避免装夹过程中出现应力集中导致的零件变形，同时兼顾了加工工艺性，卡盘基体、卡爪等零件均采用常规车床、铣床即可完成加工，无需特殊工艺，降低了实际生产的制造成本。
