带安装孔半圆缺口金属钣金连接构件

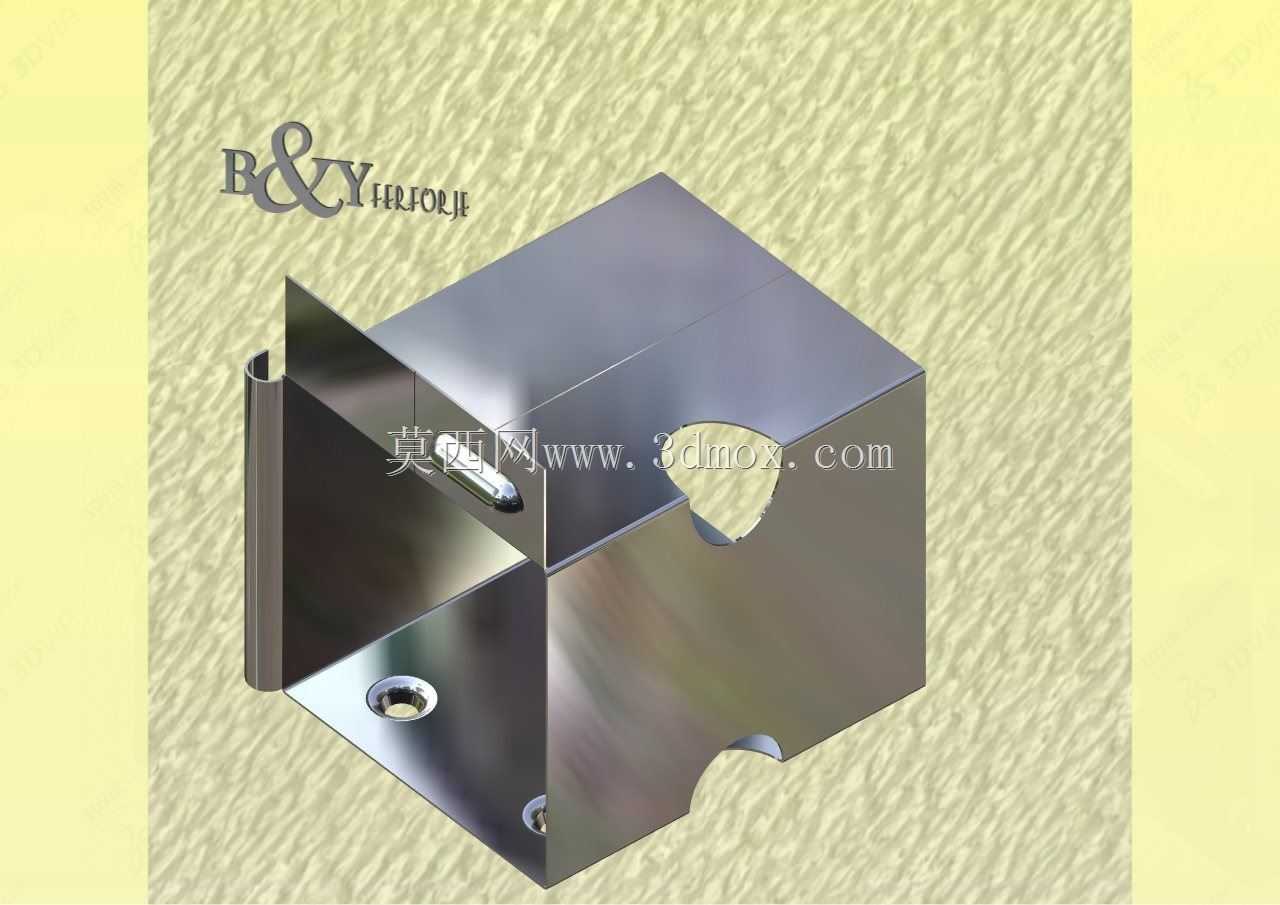

　　这款金属钣金构件在自动化生产线的工位定位模块、小型设备的机架拼接节点、工装夹具的侧边连接部位都有广泛的适配场景，日常做设备改造时经常会遇到这类需要兼顾定位、连接、避让的小构件，很多新手建模时容易忽略实际装配的干涉问题，导致加工出来的零件装不上，或是装配后和周边运动部件产生剐蹭。从结构上看，构件主体采用折弯成型的盒式主体结构，一侧延伸出带卷边的连接耳，卷边结构的作用是消除钣金裁切后的锐边，同时提升连接耳的结构刚度，避免安装锁紧时耳片出现翘曲变形。主体上开设的两个沉头安装孔，是用于穿设紧固件将构件固定在安装基准面上，沉孔的深度经过匹配对应螺丝的头部高度设计，锁紧后螺丝头部不会突出构件表面，不会对后续装配的其他零件造成凸起干涉。

　　主体侧面开设的两处半圆缺口，是专门做的避让结构，对应装配位置会穿过圆形的杆件或是管线，缺口的圆弧半径比对应穿过件的外径大0.2-0.3mm，既保证穿过件可以顺利通过，又不会因为间隙过大导致定位偏移。做这类钣金件的设计时，首先要确定安装基准面的边界尺寸，构件的整体外轮廓不能超出安装面的可用范围，避免固定后构件边缘悬空，受力时出现变形。折弯处的内R角要匹配所选板材的厚度，常规冷轧钢板折弯时内R取0.8-1.2倍板厚，能避免折弯处出现开裂或是褶皱，同时要核算折弯展开尺寸，把折弯扣除量算准，不然加工出来的零件外形尺寸会出现偏差，安装孔的位置也会跟着偏移。延伸出来的连接耳上的卷边结构，卷边的内径要匹配后续可能加装的销轴直径，

　　要是需要在卷边内穿销轴做铰接，卷边的同轴度要控制在0.1mm以内，避免销轴穿入后出现卡滞。实际应用中，这类构件经常用在设备的防护门侧边连接、小型料道的侧边固定、传感器安装支架的基座部位，不同场景下对板材的厚度要求有区别，受力较大的机架连接场景会选用2mm以上的冷轧钢板做表面镀锌处理，有防锈需求的户外设备场景会选用304不锈钢板材加工。建模的时候要注意，沉头孔的位置要距离折弯边有足够的距离，至少要大于2.5倍板厚，不然折弯时孔位会因为材料拉伸出现变形，导致螺丝无法正常拧入。侧面的半圆缺口边缘要做去毛刺处理，要是缺口位置是用来走气管或是电线，还要在缺口处加装橡胶护圈，避免尖锐的钣金边缘划破管线外层造成故障。

　　很多设计人员做这类小构件时容易忽略安装的操作空间，比如沉头孔的位置距离侧壁太近，导致电批或是扳手无法伸进去锁紧螺丝，实际建模时要模拟螺丝锁紧的操作路径，预留出至少15mm的操作空间，不然现场装配时只能用特殊工具，会大幅提升装配的时间成本。另外构件的折弯边之间的垂直度要控制在0.05mm以内，不然固定在基准面上之后，延伸的连接耳会出现倾斜，导致后续连接的零件位置出现偏差，影响整台设备的装配精度。做表面处理的时候，要是采用喷涂工艺，要提前把安装孔和避让缺口做遮蔽处理，避免漆层进入孔内导致孔径变小，或是缺口处漆层堆积影响避让间隙。这类构件虽然结构不复杂，但是在整台设备里起到的连接定位作用很关键，一旦尺寸出现偏差，会导致后续一连串的装配问题，所以建模时每一处结构的尺寸都要结合实际装配需求来定，不能只看外观造型忽略工程实际的使用要求。
