钣金折弯U型防护限位固定支架结构

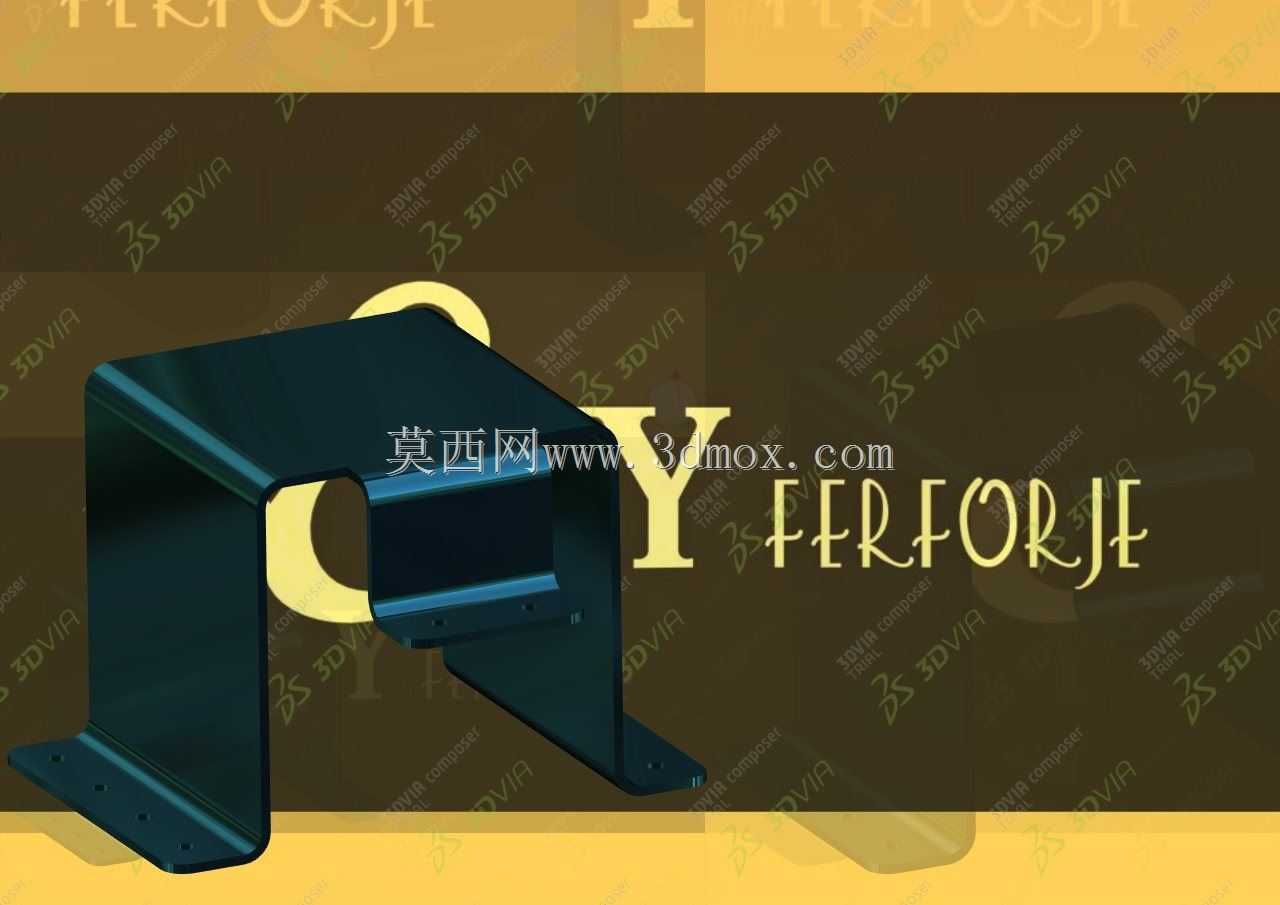

　　这类U型折弯钣金支架在轻工输送线、小型自动化装配工位的边角防护场景中使用率极高，多数时候承担着运动部件行程末端的硬限位、外露传动部位的防误触遮挡、以及小型传感元件的安装承载功能，区别于常规焊接支架，一体折弯成型的结构没有拼接焊缝带来的应力集中问题，在长期受往复冲击载荷的工况下，抗疲劳表现更稳定。从结构细节来看，两侧垂直折弯边的底部预留了带沉孔的安装翼板，沉孔设计可以让内六角安装螺栓的头部完全没入板材表面，不会出现凸起剐蹭输送线上的过往工件，也能避免螺栓受外力碰撞发生松动；中间水平段的下折边预留了两个同轴的安装孔位，既可以用来固定缓冲阻尼垫，吸收运动部件触碰到支架时的冲击动能，也能作为光电传感器的安装基准面，孔位的同轴度公差控制在0.

　　1mm以内，能保证传感器安装后检测面的平行度符合检测要求。设计阶段最先敲定的是板材厚度选型，针对常规工位10kg以内的运动部件冲击载荷，选用2mm厚度的冷轧钢板即可满足强度要求，不需要额外做加强筋结构，折弯内R角设定为板材厚度的1.2倍，既可以避免折弯处出现应力开裂，也能适配常规数控折弯机的下模槽口，不需要定制特殊模具就能完成加工，有效控制加工成本。安装边界方面，两侧安装翼板的孔位中心距严格匹配工业铝型材的标准槽距，不需要额外做转接板就能直接固定在4040或4080规格的铝型材机架上，支架整体的内空宽度预留了足够的运动部件通行余量，两侧垂直边的高度比被防护的传动部件高出15mm，既可以完全遮挡外露的运动部位，

　　满足车间设备的安全防护规范，也不会占用过多的工位上方操作空间，不会干扰操作人员的正常上下料动作。实际投产前的结构校核中，重点验证了折弯边的回弹量控制，通过在折弯工序中预设1.5度的过折弯角度，抵消冷轧钢板折弯后的回弹变形，保证两侧垂直边与安装面的垂直度误差不超过0.2mm，避免支架安装后出现倾斜，导致限位位置偏移或者防护间隙过大的问题；支架表面采用喷塑处理，涂层厚度控制在60-80μm，既可以提升钣金件的防锈能力，适配车间多油污、多粉尘的作业环境，哑光的涂层表面也不会产生强光反射，干扰工位上光电传感器的正常检测。这类支架的结构通用性极强，只需要调整中间段的开孔位置、两侧折弯边的高度尺寸，就能适配不同规格的输送线、装配工位的防护与限位需求，不需要重新设计整体结构，能大幅缩短非标设备的设计周期，降低备品备件的库存种类。
