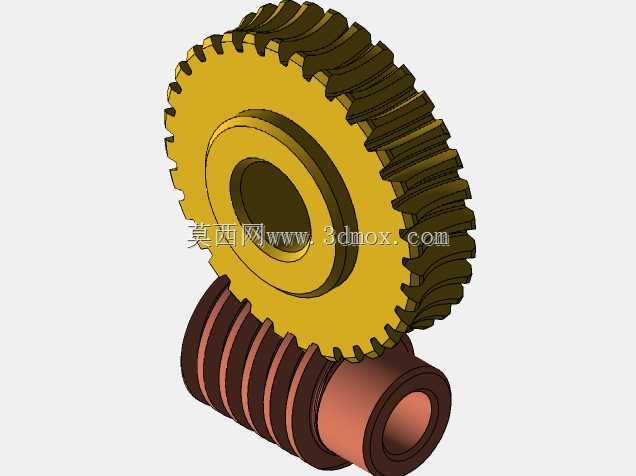

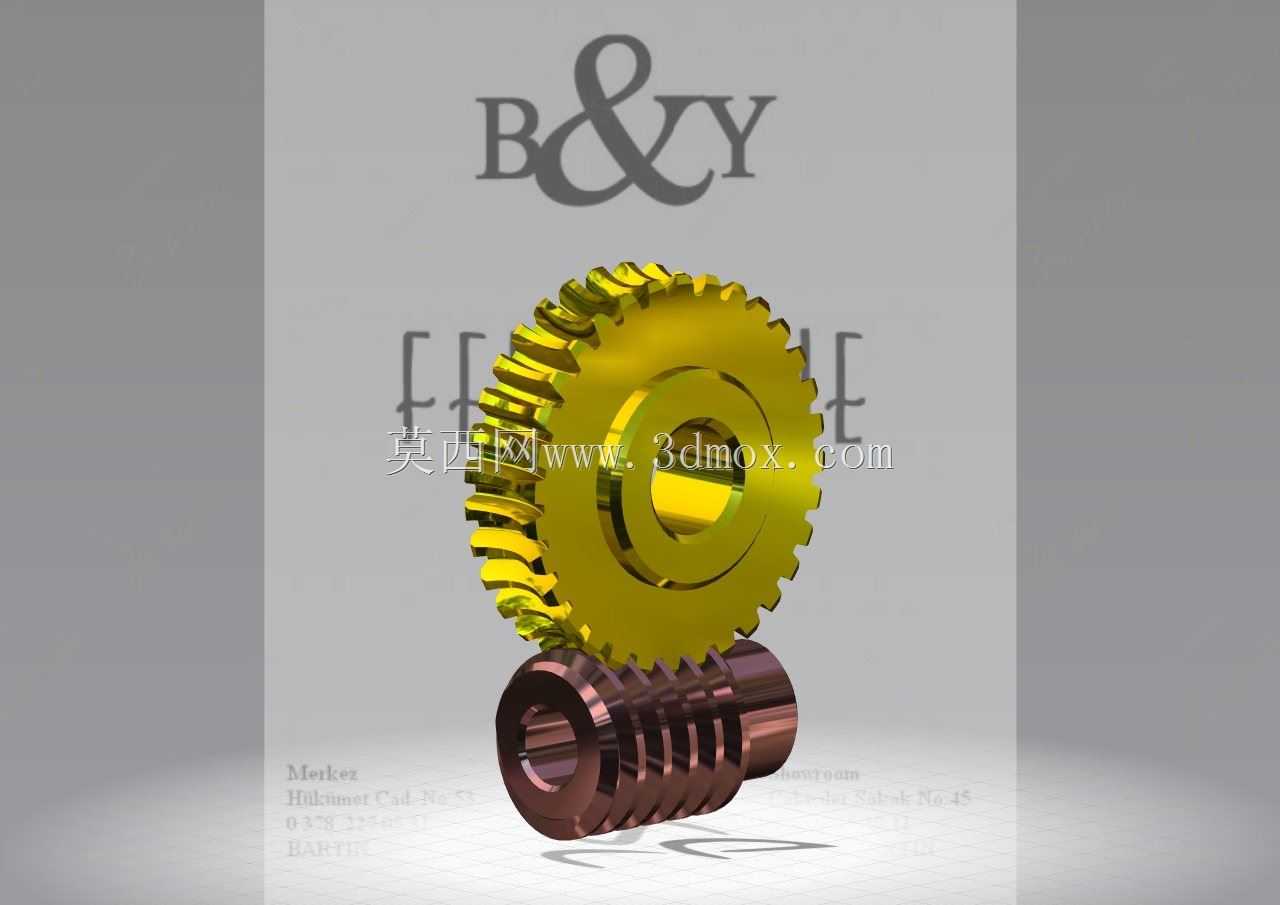

蜗轮蜗杆啮合传动结构三维设计

　　这套蜗轮蜗杆啮合结构，是交错轴传动场景里非常典型的动力传递方案，日常在自动化输送线的分度机构、小型起重设备的自锁减速单元、食品包装机械的送料驱动模组、机床附件的回转工作台进给结构里都能见到这类结构的应用，核心是利用交错90度的轴系布置，在紧凑的安装空间里实现大传动比的动力输出，同时具备反向自锁的特性，避免负载端反向拖动驱动端引发安全隐患。从结构设计逻辑来看，蜗轮采用渐开线齿形的斜齿结构，齿圈部分做了加厚处理，齿面沿轴向呈圆弧状包覆蜗杆的螺旋齿面，啮合接触时的重合度远高于普通直齿轮传动，运转过程中齿面的接触应力分布更均匀，能承受更大的短时冲击载荷，同时啮合冲击更小，传动噪音比同规格的圆柱齿轮减速结构低15到20分贝，

　　适合对运行静谧性有要求的车间作业场景。蜗杆部分采用单头阿基米德螺旋齿设计，齿顶和齿根都做了圆角过渡处理，避免应力集中引发的齿根断裂问题，轴端预留了标准的轴承安装位和联轴器对接轴段，安装时可以直接匹配标准深沟球轴承做径向支撑，不需要额外加工定制轴套，降低装配环节的加工成本。在安装边界的尺寸控制上，这套结构的中心距严格按照通用减速单元的标准系列做适配，蜗轮的齿顶圆直径、轮毂厚度、安装孔的键槽尺寸都对应通用传动件的安装规范，蜗杆的支撑跨距、轴伸长度也匹配常规减速箱的腔体尺寸，设计时不需要对现有设备的安装腔体做大规模改造，直接替换同规格的旧蜗轮蜗杆副即可完成设备维护更换。设计过程中特意对齿侧间隙做了可控调整，预留了0.02到0.

　　05毫米的侧隙范围，既可以补偿热胀冷缩带来的齿面形变，避免运转卡滞，也能保证传动过程中的回程误差控制在允许范围内，满足分度场景下的定位精度要求。齿面的啮合区域做了修形处理，在啮入和啮出端做了微量的齿顶修缘，减少啮合瞬间的刚性冲击，延长齿面的耐磨寿命，正常润滑工况下的使用寿命可以达到普通未修形蜗轮副的1.5倍以上。从实际使用的功能特性来看，这套结构的自锁特性可以在驱动端停止动力输出后，直接锁止负载端的回转动作，不需要额外加装制动机构，在小型提升设备、倾斜输送机构里可以简化整体结构，减少零部件数量，降低设备的整体制造成本。传动比的匹配上，单头蜗杆搭配对应齿数的蜗轮，可以在单级传动下实现10到60的大传动比，不需要多级齿轮组串联，

　　整体结构的体积比同传动比的圆柱齿轮减速结构小40%左右，非常适合安装空间受限的小型自动化设备。建模过程中严格按照机械设计手册的参数规范做齿形拟合，每个齿的螺旋升角、模数、压力角都和实际加工参数完全对应，装配状态下的齿面接触痕迹符合实际装配的检验标准，导入工程图模块后可以直接生成齿形的加工图纸，不需要二次调整参数，能直接对接后续的滚齿、剃齿加工工序。结构上蜗轮的轮毂部分做了减重孔设计，在不影响结构强度的前提下降低整体转动惯量，启动和停止过程中的动态响应更快，适合频繁正反转的传动场景，不会因为转动惯量过大引发驱动电机过载。蜗杆的轴颈部分做了表面粗糙度的对应设计，和轴承配合的位置粗糙度达到Ra1.6的要求，和密封圈配合的位置做了防尘密封槽的预留，装配时可以直接安装标准骨架油封，避免减速箱内的润滑油泄漏，同时阻挡外部粉尘进入啮合区域磨损齿面。
