甜点封装注塑模具三维结构设计

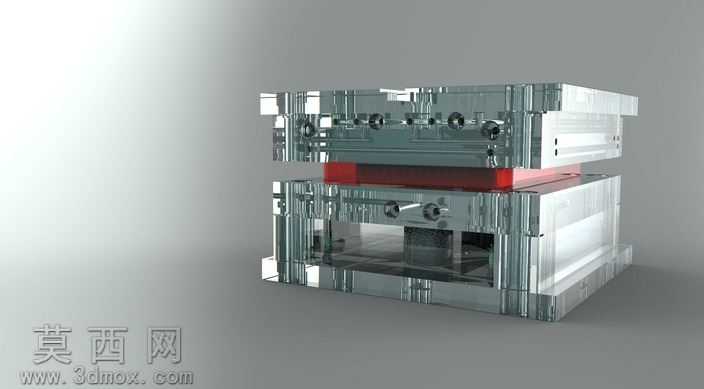

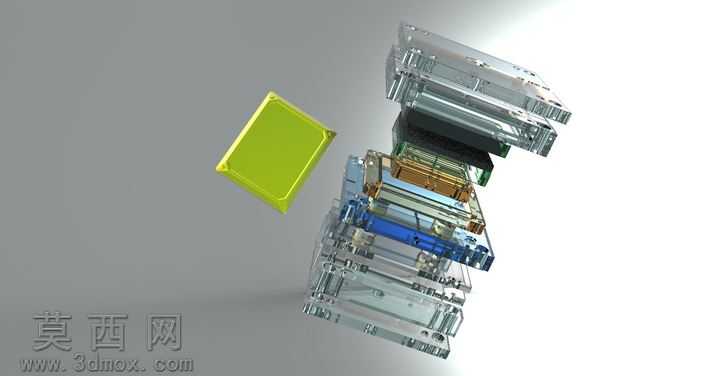

本作品为甜点封装用注塑模具的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用标准细水口模架结构，完整还原了注塑模具从定模侧到动模侧的全层级装配关系。建模阶段遵循注塑模具设计的通用规范，首先完成模架各板件的基准定位，依次搭建定模座板、定模板、动模板、动模座板等基础承力结构，保证各板件之间的导柱导套配合间隙符合开模行程要求，避免开合模过程中出现结构干涉。材质渲染阶段针对模具不同部件做了差异化材质表现，模架主体金属部件采用高抛光镜面钢材材质，还原模具钢经精加工后的冷冽金属质感，表面添加细微的机加工纹理与环境反射效果，让金属部件的厚重感与精密感得到充分体现；分型面位置的封胶区域采用醒目的红色半透明材质标注，清晰展示动定模的贴合分界位置，直观呈现模具的分型结构逻辑；导柱、紧固螺丝、冷却水路接口等标准件单独做了金属哑光与亮面的材质区分，让不同功能的部件在整体装配体中辨识度更高。结构设计上，完整还原了注塑模具的核心功能系统：浇注系统预留了主流道、分流道的布设位置，冷却水路沿成型型腔周边均匀排布，保证注塑生产过程中型腔温度均匀可控；顶出系统在动模侧预留了顶针安装位，可满足成型后甜点封盖制品的平稳脱模需求；导向系统的导柱导套做了同轴度配合约束，保证开合模过程中动定模的对位精度，避免出现偏心溢料的问题。整体建模过程采用自顶向下的设计思路，先确定甜点封盖制品的外形尺寸与成型收缩率，再反向推导型腔型芯的加工尺寸，最后匹配对应规格的标准模架完成整体装配，所有部件之间的装配约束完全符合实际模具的装配逻辑，可直接用于模具结构验证、加工工艺参考以及注塑生产流程的模拟演示，模型的层级结构清晰，各部件可单独拆分查看，能够直观展示注塑模具的内部构造与工作原理。
