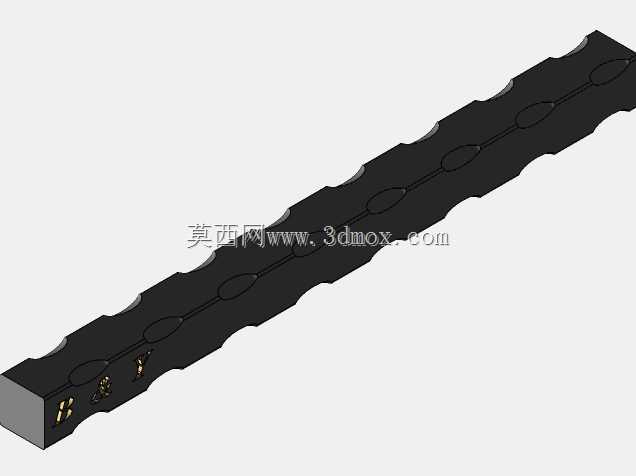

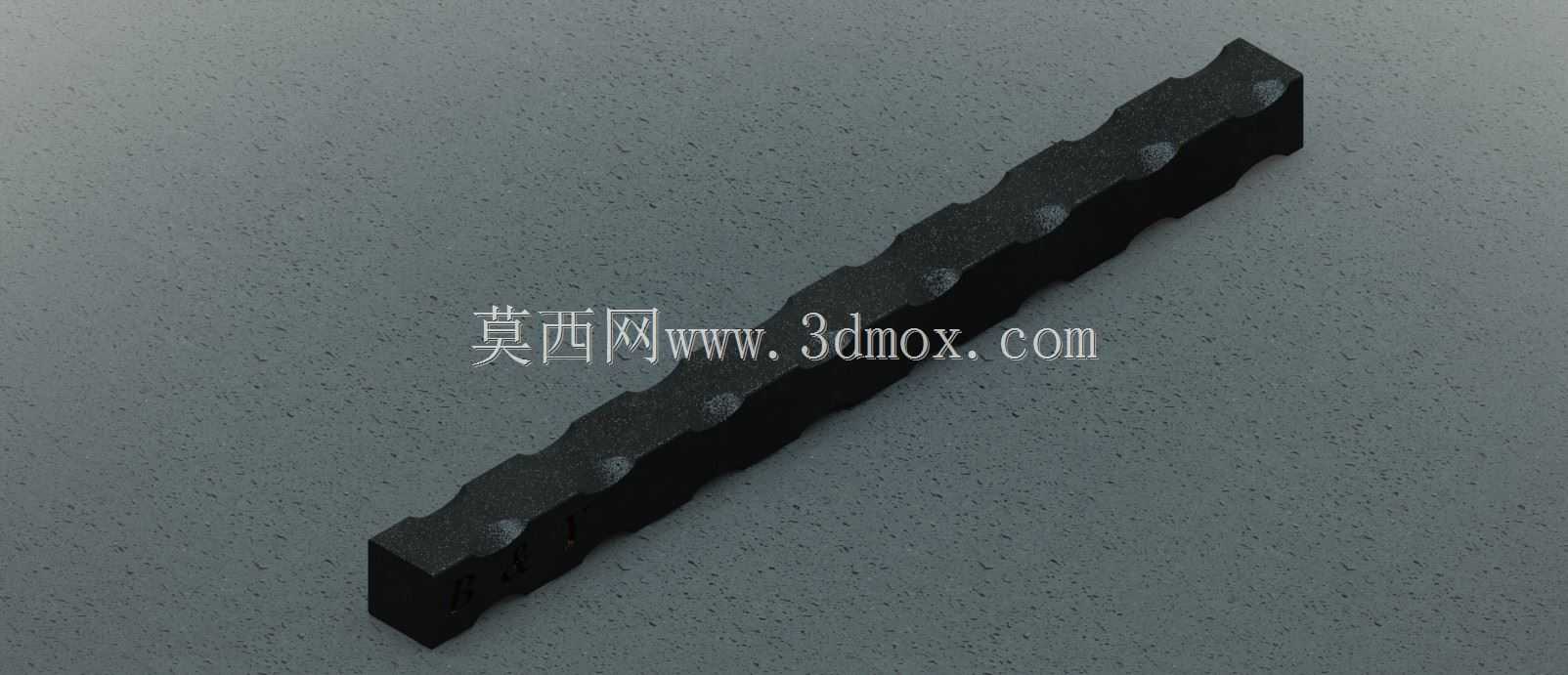

费尔法克斯12*12规格锯齿形夹持垫块

　　在工装夹具的定位支撑场景里，这类带锯齿形接触面的长条形垫块是高频使用的基础零件，尤其在需要大摩擦力防窜动的装夹工位，锯齿结构能有效咬合工件接触面，避免加工过程中工件受切削力作用发生位移，相比光面垫块，其防滑性能提升数倍，适合粗加工、重切削工况下的工件装夹定位。从结构设计来看，该垫块整体为等截面长条形结构，主体截面尺寸为1212毫米，长度方向均匀排布多组半圆形定位凹点，这些凹点一方面可以作为安装定位的基准孔位，配合销钉实现垫块在工装基板上的快速定位，另一方面也能在需要拼接使用时，通过销钉连接多段垫块，适配不同长度的支撑需求，无需额外定制长尺寸垫块，降低工装制造成本。锯齿结构沿垫块长度方向的单侧棱边连续排布，齿形角度经过反复验证，

　　既保证足够的咬合深度，又不会在工件表面留下过深的压痕，适合对表面质量有一定要求的半成品工件装夹，齿顶做了微小的圆角处理，避免长期使用后齿尖崩损，延长垫块的使用寿命。在实际应用中，这类垫块常被用在铣床、加工中心的平口钳钳口改装场景，替换原有光面钳口板，装夹不规则毛坯件、热处理后的硬料工件时，能有效避免工件打滑，尤其是在铣削大余量平面、开槽等切削力较大的工序中，锯齿咬合产生的静摩擦力足以抵消切削过程中的横向与纵向分力，无需额外增加夹紧力就能保证装夹可靠性，减少工件变形风险。设计这类垫块时，首先要确定主体截面尺寸与安装边界，1212的截面尺寸适配大多数标准平口钳的钳口安装槽深度，安装时可以直接嵌入钳口槽内，通过侧面的紧定螺钉固定，

　　不需要对原有钳口做大规模改装，更换便捷。长度方向的凹点间距按照标准销钉直径设计，相邻凹点的中心距保持一致，既可以单根使用，也可以多根首尾拼接，拼接时通过凹点内插入定位销保证拼接后的直线度，适配不同宽度的工件装夹需求。材质选择上，这类垫块通常采用合金工具钢制造，整体淬火处理后硬度达到HRC55-60，保证锯齿部分的耐磨性，长期使用不会出现齿形磨损失效的问题，表面做发黑处理，提升防锈能力，适合车间多油、多切削液的使用环境。在自动化生产线的工装定位工位，这类锯齿垫块也常被用作工件的侧向定位支撑，配合气缸夹紧机构使用，锯齿面朝向工件毛坯面，在气缸顶紧时咬合工件表面，避免工件在输送、加工过程中发生位置偏移，相比普通的定位销，其接触面积更大，

　　单位面积压强更小，不会压伤软质工件表面。需要注意的是，这类垫块的锯齿面属于工作面，安装时要保证锯齿方向与切削力的主方向垂直，才能最大化发挥防滑效果，如果安装方向平行于切削力方向，锯齿的咬合作用会大幅降低，容易出现打滑问题。另外，垫块的安装底面需要做精磨处理，保证与工装基板或者钳口槽的贴合度，平面度控制在0.02毫米以内，避免安装后垫块出现倾斜，导致工件装夹定位精度下降。在维修替换场景中，这类标准尺寸的垫块可以直接采购替换，不需要重新测绘加工，大幅缩短工装维修的停机时间，对于多品种小批量的加工车间来说，储备一定数量的这类标准垫块，能够快速适配不同的装夹需求，减少专用工装的制作数量，降低生产准备成本。从建模角度来说，绘制这类零件时首先绘制12*12的正方形截面，拉伸得到主体基础结构，之后在单侧棱边通过阵列切除的方式生成连续锯齿结构，齿形的深度、角度按照实际使用需求设定，之后在主体的非工作面等距绘制半圆形凹坑，通过切除拉伸得到定位凹点，最后对所有锐边做倒圆角处理，避免应力集中，建模过程中要注意锯齿的起始与终止位置距离垫块端面保留一定的安全距离，避免端部齿形在安装时与其他结构发生干涉。
