2020铝型材45度槽角连接固定件

　　这款45度槽固定件主要面向2020系列铝型材搭建的直角垂直连接场景，在桌面级3D打印机的框架搭建、小型自动化设备的机架转角加固、DIY工装治具的型材拼接环节都能发挥稳定的连接作用。从实际使用场景来看，很多桌面级FDM3D打印机的框架采用2020铝型材拼接，传统的直角角码往往需要在型材端面攻丝或者使用外置连接件，不仅占用型材外侧的安装空间，还容易在设备长期运行产生的振动下出现连接松动的问题，这款嵌入式槽位固定件刚好能解决这类痛点。

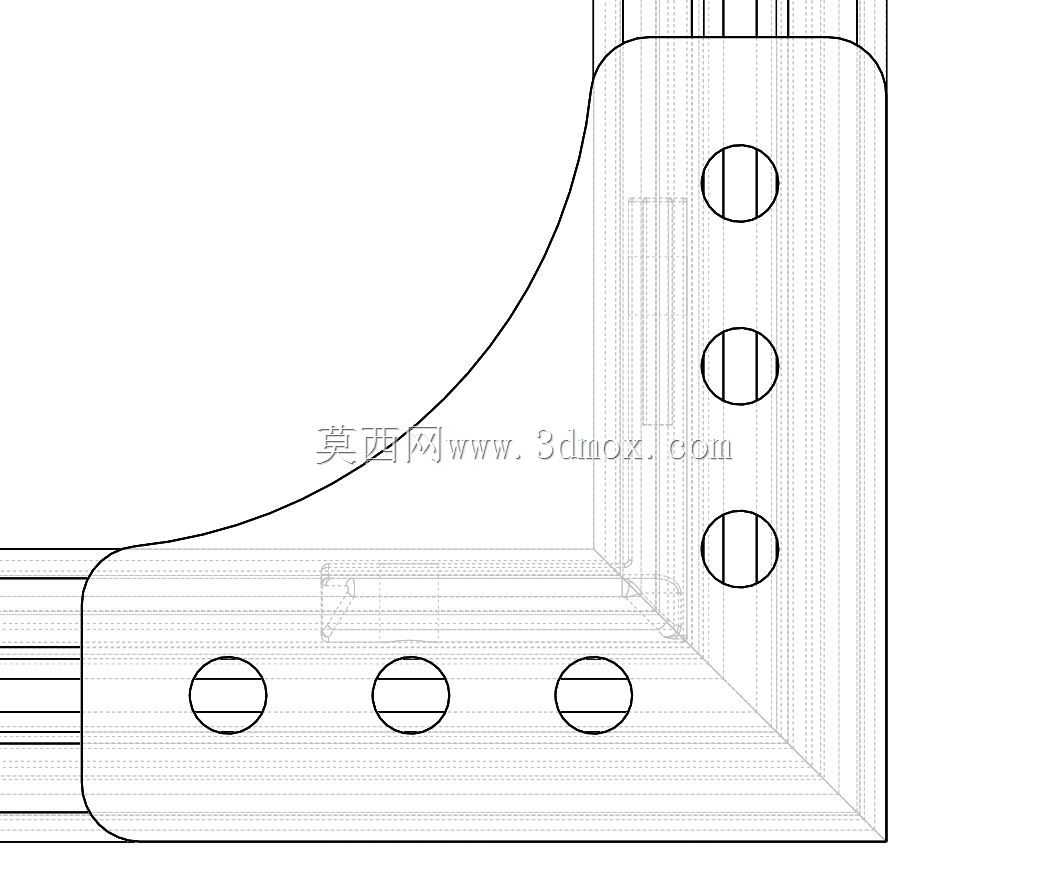

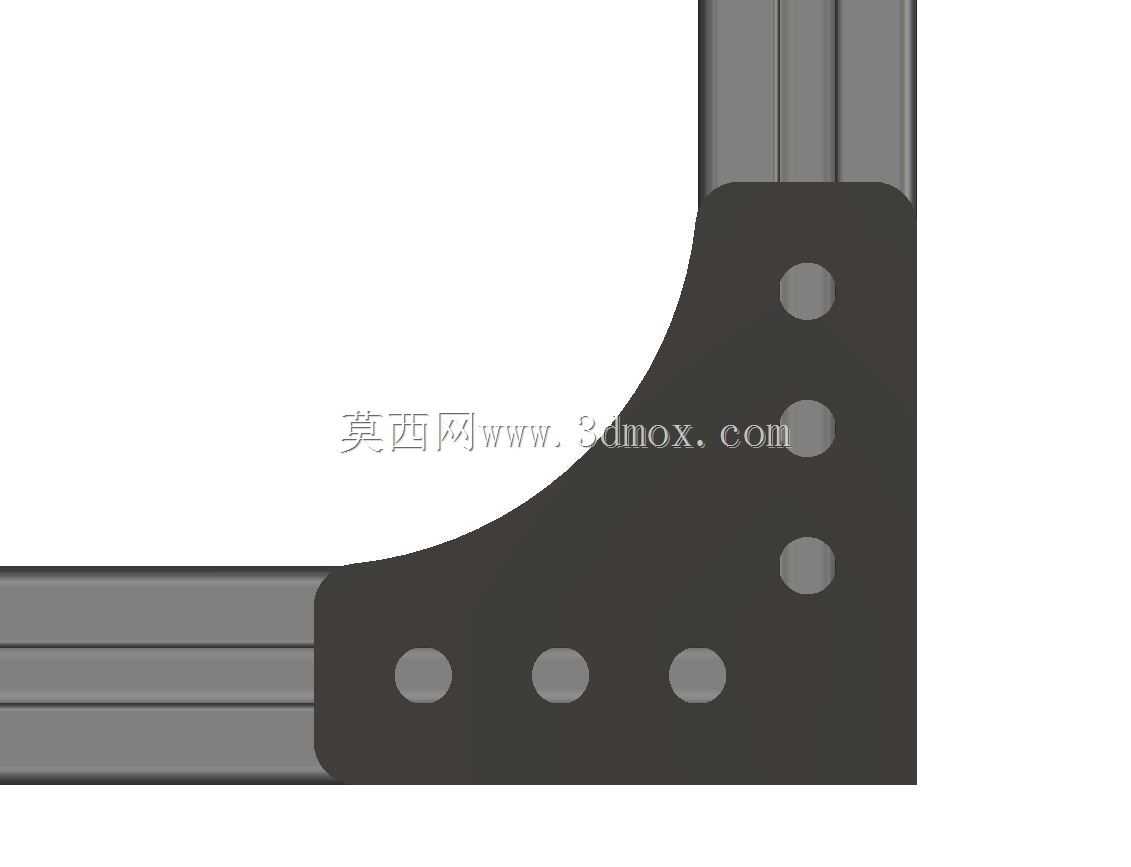

　　设计思路上，这款固定件采用了圆弧过渡的转角结构，没有采用传统直角角码的尖锐直角设计，一方面能降低应力集中系数，在型材承受侧向载荷的时候，连接部位的应力可以沿着圆弧面均匀分散，避免角码根部出现应力断裂的情况；另一方面圆弧外形也能避免安装调试过程中尖锐边角划伤操作人员，适配桌面级设备的安全使用需求。固定件的两个连接臂分别嵌入两根垂直排布的2020铝型材的凹槽内，不需要额外在型材表面打孔或者攻丝，直接通过预置的安装孔位配合T型螺栓或者弹片螺母就能完成锁紧，安装过程不需要复杂的工装，普通内六角扳手就能完成全部装配操作。

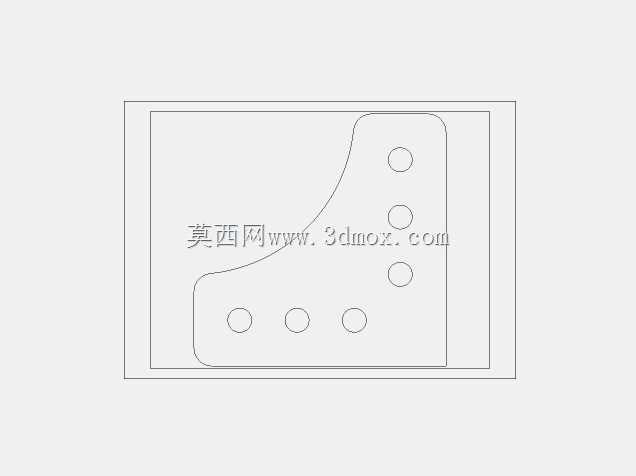

　　从安装边界来看，这款固定件适配槽宽6mm的标准2020铝型材，固定件的本体厚度匹配6mm的安装间隙，不管是激光切割亚克力板材制作的辅助固定版本，还是3D打印PLA、PETG材质的自制版本，都能保证嵌入槽位后不会出现旷量。固定件上排布的多个安装孔位，分别对应两根型材的槽道中心位置，每个连接臂上设置三个横向安装孔，转角圆弧段设置三个纵向排布的安装孔，多螺栓锁紧的方式可以让连接部位的夹紧力均匀分布，避免单点锁紧导致的型材偏斜，保证两根垂直连接的铝型材垂直度误差控制在0.1mm以内，满足3D打印机这类对框架精度有要求的设备装配需求。

　　实际使用过程中，这类固定件不仅可以用于3D打印机的框架搭建，在小型输送线的机架转角、桌面型检测设备的框架拼接、学生科创项目的铝型材结构搭建中都能适用。相比传统的外置直角角码，这款嵌入式槽固定件完全隐藏在铝型材的槽位内部，安装完成后不会突出型材表面，不会干涉型材外侧安装的导轨、拖链、面板等其他零部件，设备整体外观也更加整洁。在承受载荷方面，经过实际装配测试，采用三个螺栓锁紧的单组固定件，可以承受不低于15kg的垂直静载荷，完全满足桌面级小型设备的框架承重需求，如果是重载场景，也可以在同一个转角位置叠加安装两个固定件，进一步提升连接强度。

　　设计过程中，固定件的所有安装孔位都做了沉头处理，锁紧螺栓的头部可以完全沉入固定件表面，不会出现螺栓头突出刮蹭其他部件的问题。转角位置的圆弧半径经过反复调整，既保证了足够的结构强度，也不会因为圆弧过大导致无法嵌入两根型材的交接位置，固定件的两个连接臂长度经过优化，既保证了足够的螺栓安装间距，也不会因为臂长过长占用过多的型材槽内空间，预留出足够的槽位空间供其他螺母、滑块等配件安装。针对激光切割加工的版本，固定件的轮廓没有设置过小的内圆角，所有转角都采用不小于R2的过渡，适配激光切割的加工工艺，不需要后续二次打磨修配就能直接装配使用；如果采用3D打印加工，固定件的壁厚设置均匀，打印过程中不会出现壁厚突变导致的翘曲变形问题，打印完成后只需要简单清理支撑就能直接使用。
