3D打印机与CNC用T8丝杠支撑垫块轴承

　　在桌面级FDM 3D打印机以及小型DIY CNC雕刻设备的传动系统搭建中，T8丝杠作为Z轴或者直线进给轴的核心传动部件，其径向支撑的稳定性直接决定了设备的进给精度与运行平稳性，这款适配8mm内径T8丝杠的支撑垫块轴承，正是针对这类小型数控设备的安装空间与负载特性设计的支撑组件。

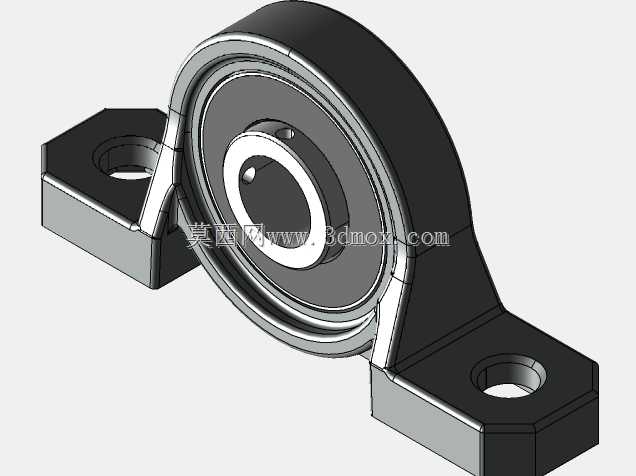

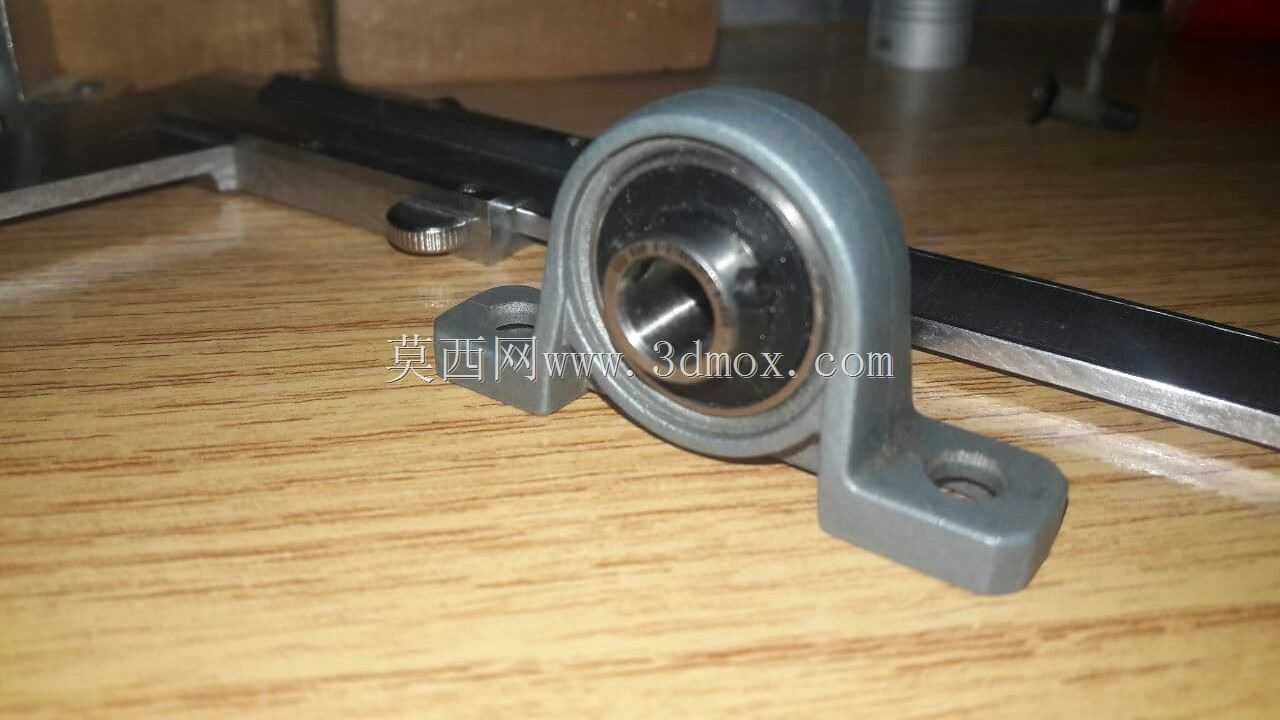

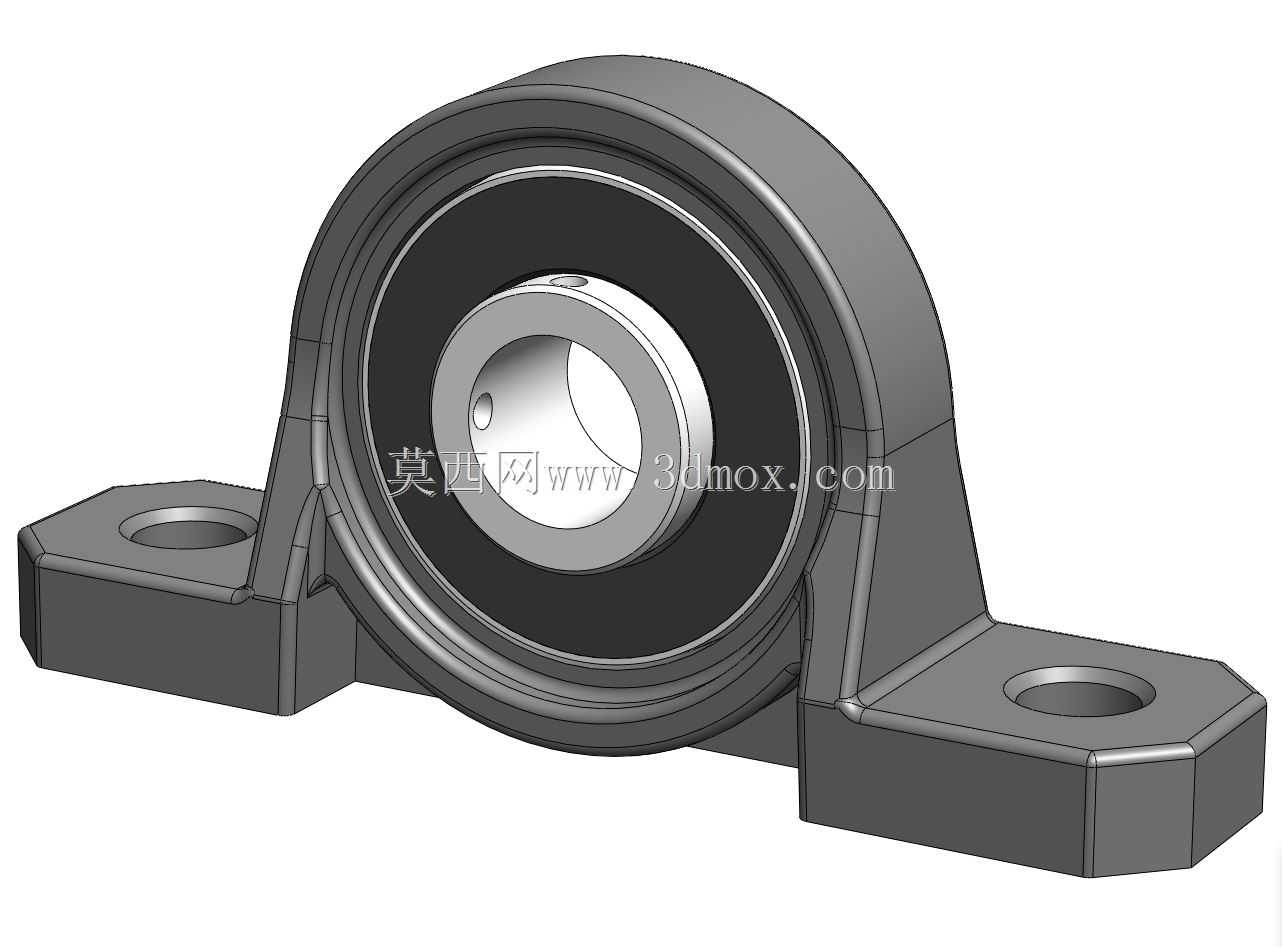

　　从实际应用场景来看，这类支撑件多用于桌面级设备的非固定端丝杠支撑，或是小型进给轴的两端辅助支撑，区别于工业级大型丝杠支撑座的厚重结构，这款组件充分考虑了DIY设备的安装空间限制，整体采用立式带座轴承的结构形式，底座两侧设计有带安装孔的凸耳结构，安装孔位可直接适配桌面级设备常用的2020、3030铝型材安装槽，不需要额外加工转接板，能够直接通过螺栓固定在设备的型材框架上，大幅降低DIY组装的加工门槛。

　　从功能特性上看，这款支撑组件的核心作用是为T8丝杠提供可靠的径向约束，避免丝杠在高速进给或者带负载运行时出现径向跳动，尤其是在3D打印机Z轴的长行程布局中，单端固定的丝杠如果缺少中部或者末端的径向支撑，丝杠高速转动时会出现明显的甩动，直接导致打印层纹错位、Z轴丢步等问题，而这款支撑垫块的轴承内孔与T8丝杠的8mm轴径精准适配，轴承外圈与锌合金压铸的支撑座壳体过盈配合，能够将丝杠的径向跳动量约束在极小的范围内，保证进给过程的同轴度。

　　设计思路上，这款组件没有采用传统立式轴承座的全封闭铸铁结构，而是针对小型设备的低负载特性做了轻量化优化，支撑座的壳体采用锌合金压铸成型，既保证了安装面的结构强度，避免安装锁紧时出现壳体变形，又相比铸铁材质大幅降低了整体重量，不会给桌面级设备的移动框架带来额外的负载负担。轴承选型上采用了深沟球轴承结构，能够同时承受径向载荷与少量的轴向载荷，适配T8丝杠进给过程中产生的复合受力，轴承两侧自带密封结构，能够阻挡3D打印过程中产生的PLA、ABS粉尘，或是CNC加工产生的细小切屑进入轴承滚道，延长组件的维护周期。

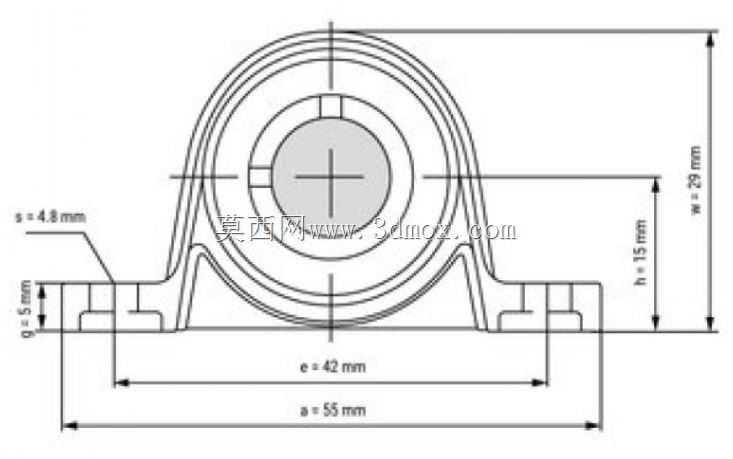

　　从安装边界与尺寸参数来看，这款支撑垫块的两个安装孔中心距经过精准匹配，能够直接对齐标准铝型材的槽位间距，底座的安装面为平面设计，不需要额外做沉头或者定位凸台加工，安装时只需要将轴承内孔穿入T8丝杠的对应轴段，再通过两个M4或者M5的内六角螺栓将底座固定在型材框架上即可完成装配。支撑座的整体高度经过优化，既保证了轴承外圈有足够的包裹长度避免运行中出现轴承脱出的问题，又不会过高导致与设备的移动平台、限位开关等其他部件产生干涉，轴承内孔的8mm尺寸与T8丝杠的光轴段公差匹配，装配时不需要额外打磨或者加衬套，能够实现间隙均匀的过渡配合，既不会因为过紧导致丝杠转动卡滞，也不会因为间隙过大产生径向窜动。

　　在实际设备调试过程中，这类支撑垫块的安装位置需要根据丝杠的长度做调整，一般来说长度超过300mm的T8丝杠，建议在距离固定端2/3的位置加装一个该款支撑垫块，长度超过500mm的长丝杠则建议在两端固定的基础上，中部等距加装1-2个支撑，能够有效降低丝杠的临界转速，避免丝杠在高进给速度下出现共振。相比市面上常见的塑料3D打印支撑座，这款锌合金压铸的支撑座壳体不会因为长期受力出现蠕变变形，也不会因为设备运行的温度变化出现尺寸收缩，长期使用的精度保持性更好，同时压铸成型的壳体表面平整度更高，安装后轴承的同轴度更容易保证，不需要反复调整安装位置来校正丝杠的直线度。

　　从结构细节来看，支撑座的轴承安装孔采用了台阶式设计，轴承装入后外圈端面会被台阶限位，不会在轴向受力时出现轴承移位的问题，两侧的安装凸耳做了加厚处理，锁紧螺栓时不会出现凸耳断裂的情况，底座的底面经过平整处理，与铝型材表面贴合紧密，不会出现安装倾斜导致的轴承别劲问题。整体结构没有多余的冗余设计，所有的结构尺寸都围绕T8丝杠的安装需求与桌面级数控设备的空间限制设计，既满足了传动支撑的功能需求，又最大程度压缩了安装占用空间，非常适合DIY设备搭建、老旧设备改造时的丝杠支撑选型使用。
