3D打印机用Derlin方形T8螺钉螺母座

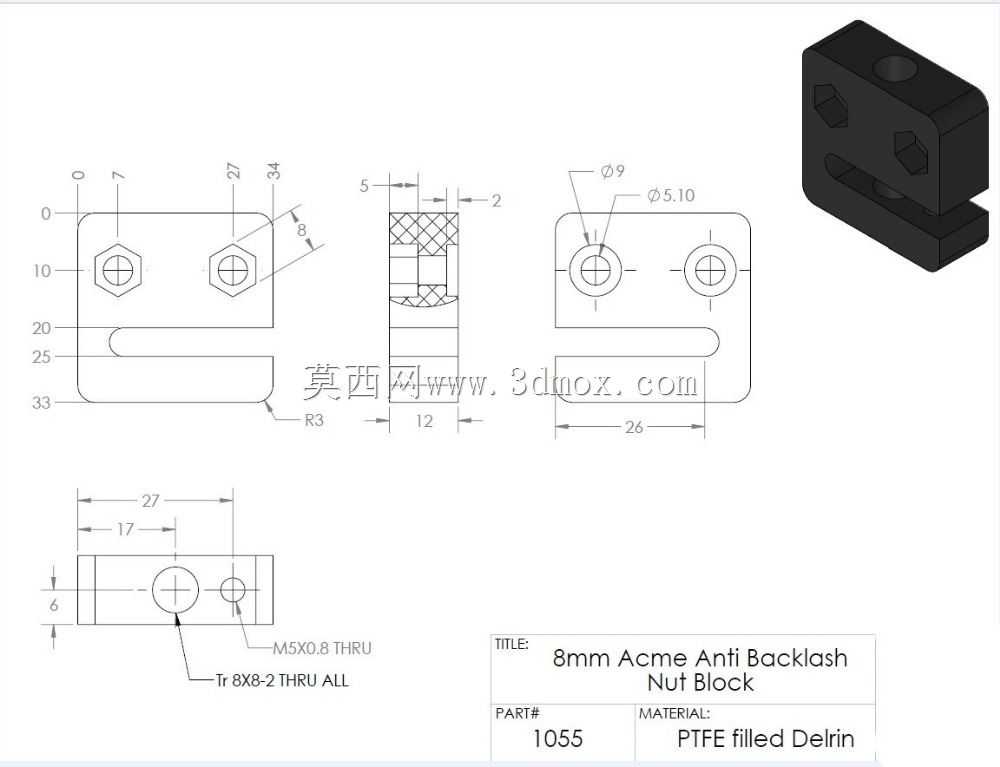

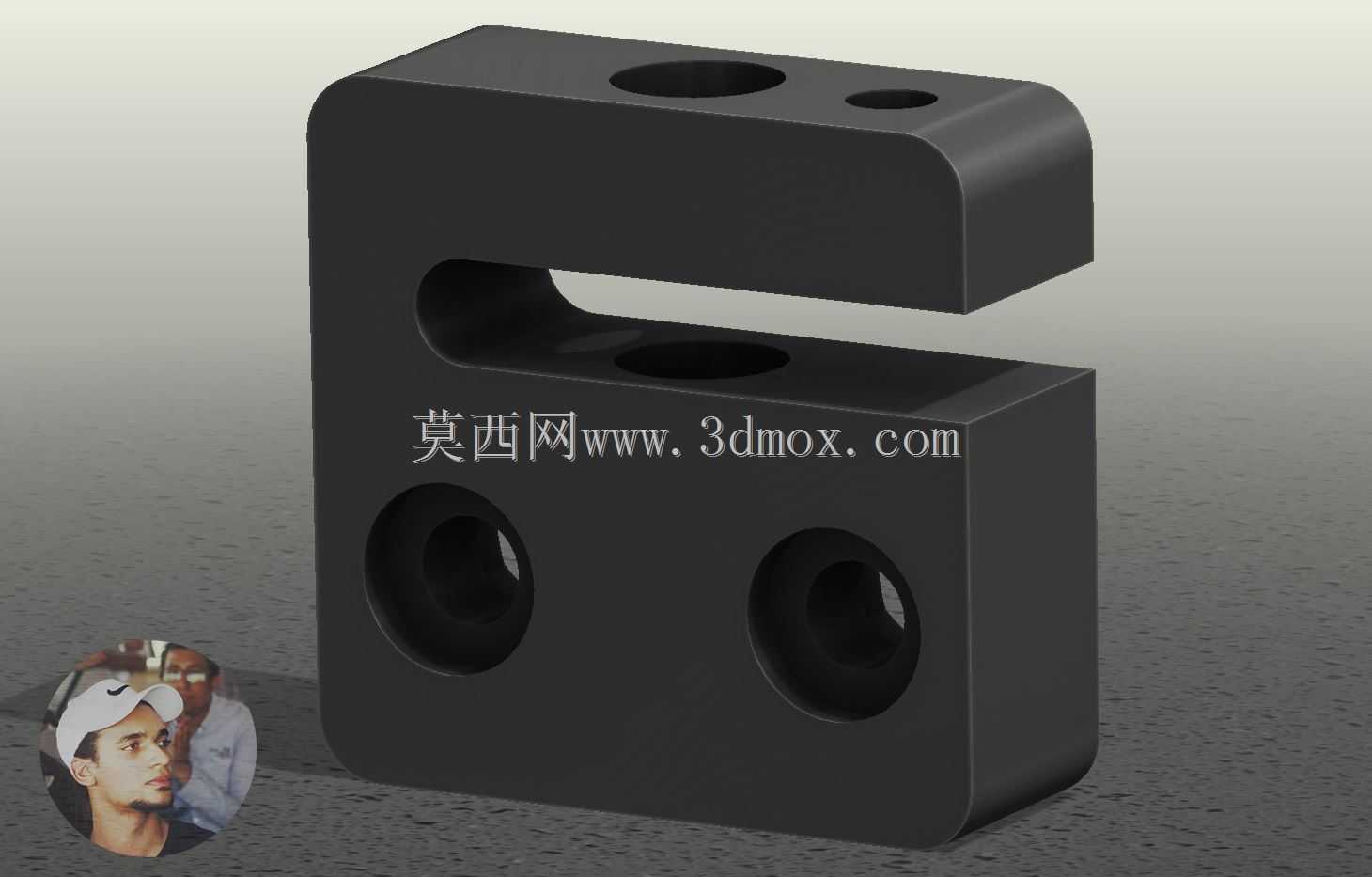

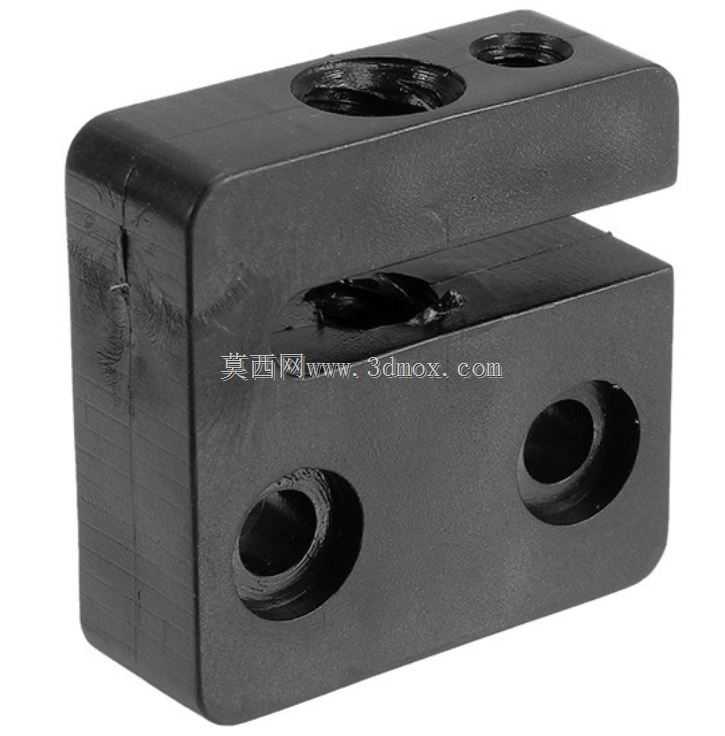

　　做桌面级FDM设备Z轴传动改造、小型PCB铣削DIY机架搭建的时候，最容易踩坑的就是丝杠螺母的固定环节——很多新手直接把T8螺母用扎带绑在亚克力安装板上，打印到高层Z轴进给的时候，整个热端平台晃得厉害，层纹歪歪扭扭，铣PCB的时候更是因为固定刚性不足，走刀抖得断铣刀。这款方形的螺母固定座，就是专门针对这类小尺寸进给场景做的适配件，主体用Derlin也就是聚甲醛材质加工的特性刚好匹配这类轻载传动的需求，材料本身的抗蠕变、自润滑属性，比普通PLA打印的固定座耐用太多，长期承受丝杠往复轴向载荷也不会轻易开裂，和T8丝杠配合的时候，还能抵消一部分丝杠转动带来的微幅振动。从结构设计上看，整体采用C型开口的夹装式布局，

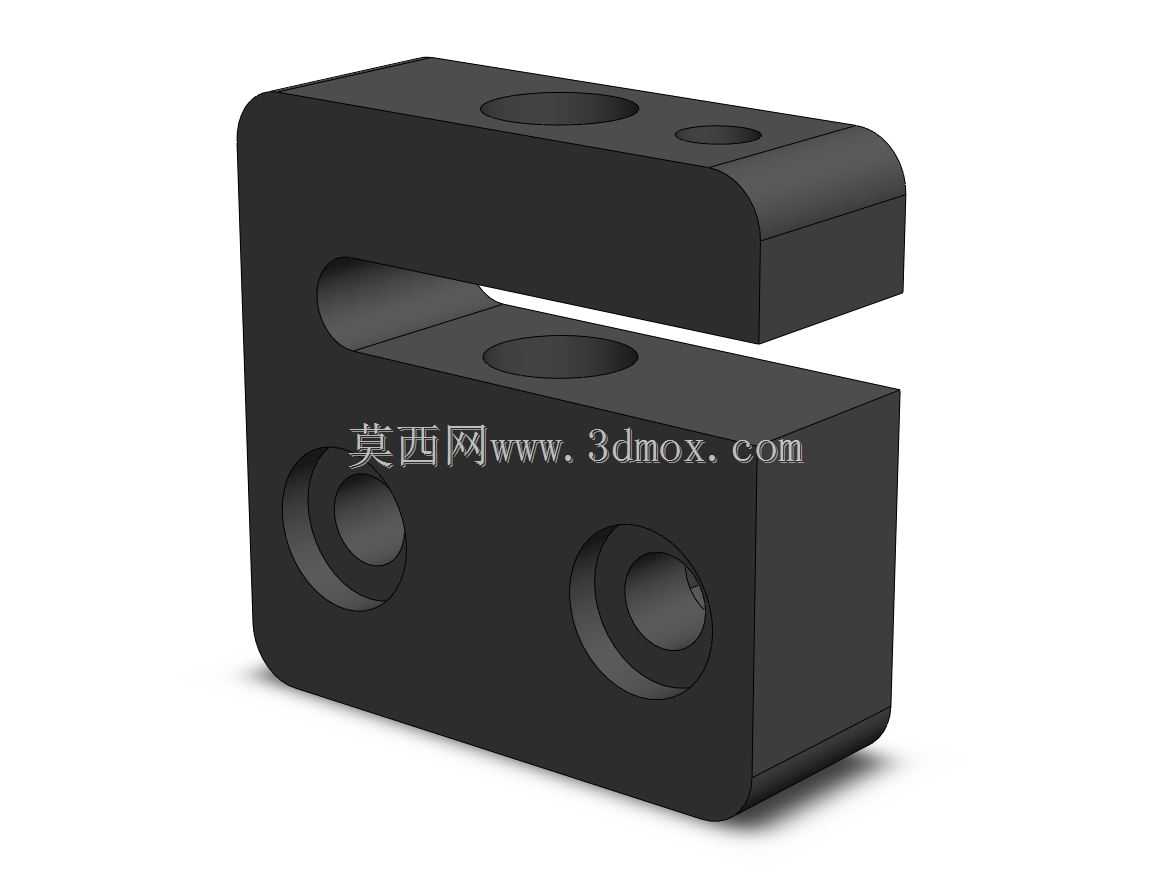

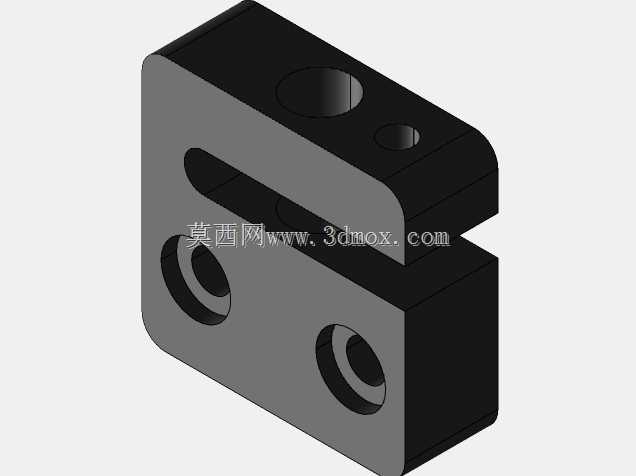

　　不是那种完全封死的方套结构，安装的时候不用把整个丝杠从端部穿进来，直接把T8螺母卡进座体中间的安装槽，拧紧紧固螺丝就能完成固定，后期维护换螺母的时候也不用拆整个Z轴的传动链，对DIY玩家和小设备组装厂来说，装配效率能提不少。座体上下两个同轴的光孔是用来穿T8螺母的固定顶丝的，安装的时候把螺母对准槽位放好，从两侧拧入M3或者适配规格的顶丝，就能把螺母牢牢锁在槽里，不会因为丝杠正反转出现螺母跟转的问题，这也是很多新手做Z轴的时候容易忽略的点——螺母跟转直接导致Z轴丢步，打印件层高错层。座体上方的两个安装孔，是用来把整个螺母座固定在移动平台或者滑台上的，孔位间距是按照常规2020铝型材、小型线性导轨的滑座安装尺寸做的适配，

　　不管是装在3D打印机的热端安装板背面，还是小型CNC的Z轴滑台上，都不用额外打孔做转接板，直接用内六角螺丝就能锁死，安装边界控制得很紧凑，整体外廓尺寸不会突出安装面太多，不会和旁边的导轨、拖链、限位开关产生运动干涉。实际用在PCB铣削场景的时候，因为Derlin材质本身有一定的阻尼特性，能吸收一部分主轴高速转动传导到进给轴的振动，走细间距走线的时候，铣出来的板边毛刺比用PLA打印座子的时候少很多，不用后期反复打磨修边。做3D打印机Z轴用的时候，因为座体的安装基准面是平磨级的平面，和安装板贴合之后，螺母的同轴度能保证在比较小的公差范围内，不会出现丝杠憋转、转动阻力忽大忽小的问题，Z轴进给的一致性更好，打印大尺寸模型的时候，

　　整个平台升降很平顺，不会出现Z轴层纹粗细不均的情况。设计的时候特意没有在模型里做三维螺纹特征，一方面是因为实际加工的时候不管是注塑还是CNC切削，螺纹都是后续攻丝或者装嵌铜螺母做的，模型里做螺纹特征反而会增加加工编程的工作量，另一方面DIY玩家自己用FDM打印这个零件的时候，不带螺纹的光孔打印完直接攻丝，精度反而比打印出来的螺纹更高，装螺丝的时候不会滑牙。夹装开口的间隙也做了合理的预留，拧紧紧固螺丝的时候，开口处的微形变能把T8螺母牢牢箍住，不会出现轴向窜动，同时又不会因为夹得太紧导致螺母变形，影响丝杠的转动顺畅度。座体所有的棱边都做了R角过渡，没有尖锐的直角，一方面是注塑加工的时候能减少应力集中，长期受载荷不会从边角处开裂，另一方面装配的时候也不会划手、刮坏设备的线材。在小型桌面级自动化进给滑台的改造里，这个螺母座也能适配，只要是用T8 8mm规格丝杠的轻载直线传动场景，都能直接用，不用重新设计固定结构，省了很多画图改结构的时间。
