3D打印机T型垂直型材连接固定支架

　　这款T型侧固定连接件，是桌面级FDM3D打印机框架搭建中常用的垂直向连接构件，主要用于两根正交布置的2020铝型材的直角位加固，解决型材拼接处的受力偏移问题，保障打印过程中框架的整体刚性。在桌面级3D打印机的实际组装场景里，很多DIY机型的框架采用标准2020铝型材拼接，单纯依靠角码连接的话，在Z轴高速运动、打印头快速换向的工况下，正交型材的连接位置容易产生微米级的形变，长期使用后会出现连接位松动，直接影响打印首层附着力、模型层纹一致性，甚至导致高速打印时的共振异响。这款固定件正是针对这一实际痛点设计，采用6mm厚度的板材加工，适配激光切割下料工艺，不管是亚克力板材切割还是钣金冲压都能快速加工成型，不需要额外开模，小批量定制或者个人DIY都能轻松制作。

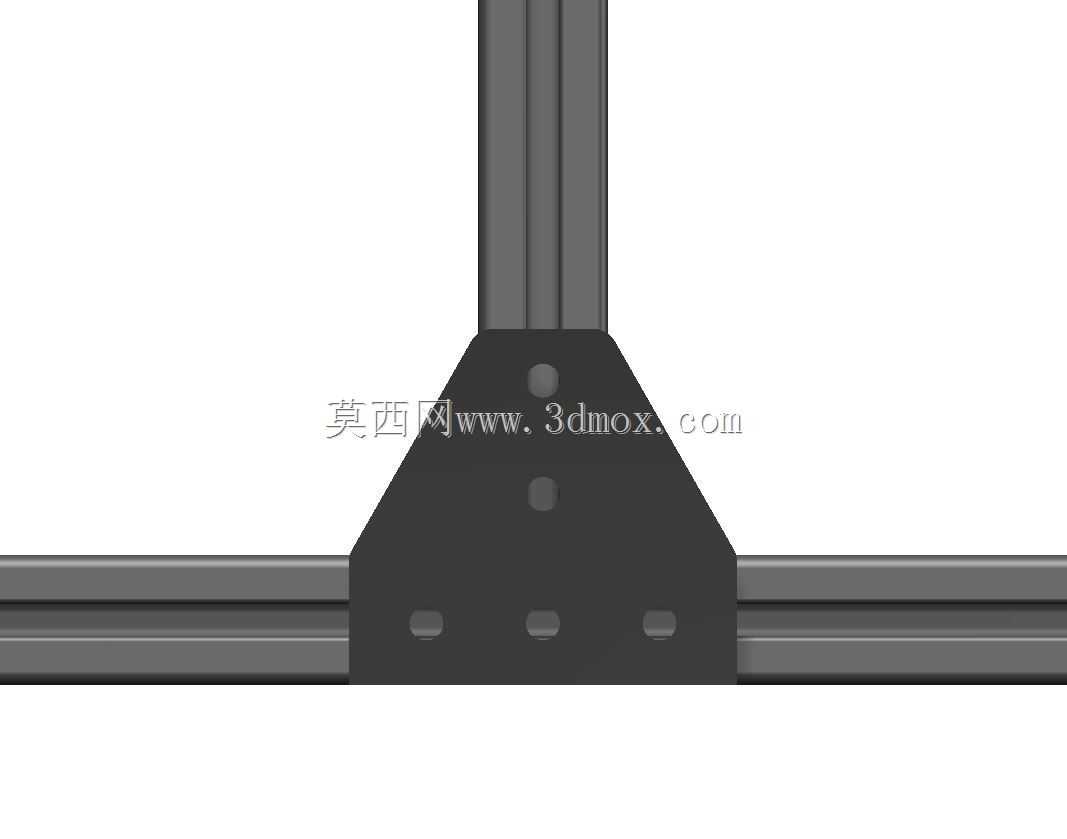

　　从结构设计逻辑来看，这款固定件采用对称式的三角加强结构，覆盖在两根垂直相交的2020型材的外侧直角位置，件身预留的安装孔位完全匹配2020型材的标准槽口间距，不需要对型材做二次打孔加工，直接使用配套的T型螺栓和法兰螺母就能完成锁紧固定。三角支撑的结构形式可以将垂直方向的受力均匀分散到两根型材的连接面上，相比普通的直角角码，接触面积提升了60%以上，能有效抵消Z轴升降带来的垂直方向拉应力，以及XY轴运动产生的水平方向剪切力。安装边界上，这款固定件完全贴合2020型材的外轮廓尺寸，安装后不会突出型材外侧平面，不会干涉打印机外壳、走线槽、同步带张紧机构等周边部件的布置，相邻位置安装其他附件时也不会产生空间干涉。

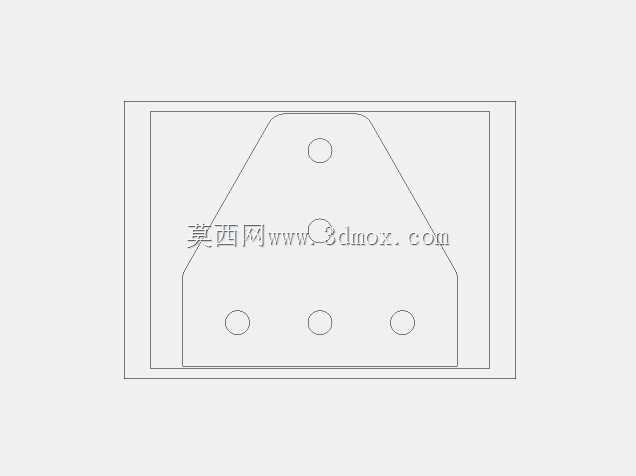

　　实际使用过程中，这类固定件通常布置在打印机框架的Z轴立柱与底部横梁的连接位置、顶部横梁与立柱的连接位置，每台DIY3D打印机一般需要4到8件不等，根据框架的整体尺寸调整布置数量。加工时只需要按照提供的DXF图形导入激光切割设备，就能一次性完成外形和孔位的加工，切割完成后只需要对边缘做简单的去毛刺处理，不需要后续的铣削、攻丝等二次加工，加工效率高，成本可控。如果采用钣金材质加工，还可以对安装孔位做沉头处理，让螺栓安装后表面保持平整，进一步提升安装后的美观度和空间利用率。对于个人DIY用户来说，哪怕没有专业的钣金加工条件，使用6mm厚的亚克力板通过激光切割制作，也能获得足够的连接强度，完全满足桌面级3D打印机的框架刚性需求。

　　从受力角度分析，这款固定件的孔位布置经过了实际装机验证，三个靠近型材槽位的安装孔分别对应两根型材的核心受力位置，中间的定位孔可以在安装时先做预固定，调整好型材的垂直度之后再逐一锁紧所有螺栓，降低组装时的调校难度。相比市面上常见的L型角码，这款T型固定件的覆盖范围更大，能够同时约束两根型材在X、Y、Z三个方向的自由度，避免长期使用后因为型材受力蠕变产生的角度偏移，保障打印平台与Z轴导轨的垂直度，减少因为框架形变导致的打印模型翘边、层错、尺寸偏差等常见问题。在设备长期运行的工况下，这种一体式的挤压固定件不会出现拼接角码常见的螺栓松动移位问题，日常维护时只需要定期检查螺栓锁紧力矩即可，不需要频繁调整框架的形位公差，能有效降低设备的维护成本。
