卧式斯特林动力装置结构设计方案

　　这套卧式斯特林动力装置的结构设计，核心围绕外燃式热机的工作特性展开，首先要考虑的是实际应用场景中热源适配的灵活性——不同于内燃机依赖燃油爆燃做功，这类结构可适配太阳能、工业余热、生物质燃烧等多种低品位热源，在偏远区域小型供电、教学实验演示、余热回收辅助动力等场景都有明确的使用需求。从实际用途来看，该结构既可以作为热机原理教学的具象演示载体，帮助学习者直观理解闭式循环工质的膨胀、压缩过程，也能通过调整换热组件参数，适配小型温差发电装置的动力输入端，将热能转化为旋转机械能输出。

　　设计思路上优先采用卧式布局，核心考量是降低整机重心，减少运行过程中的振动幅度，同时让动力气缸、置换气缸、曲柄飞轮组件的装配基准统一落在同一块安装底板上，降低加工时的形位公差要求。整机的安装边界以底板为基准，底板上预留的四个沉头安装孔可直接固定在实验台架或配套支架上，不需要额外设计复杂的转接结构；动力输出端的飞轮轴中心高度与底板保持固定间距，方便后续对接发电机、减速箱等负载，避免出现轴系不同心的问题。

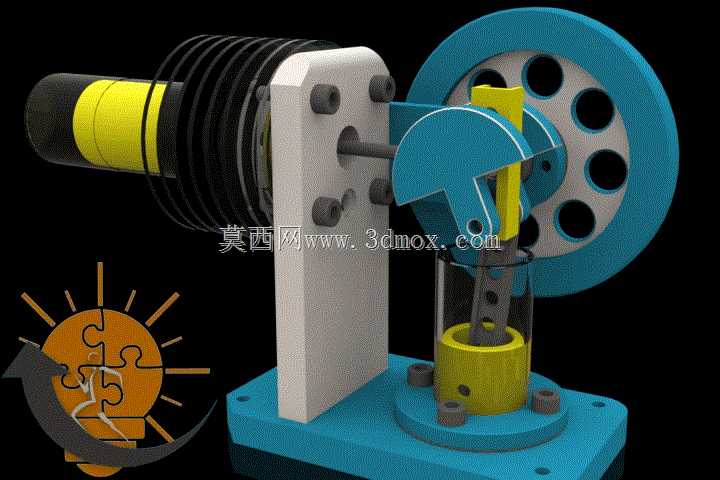

　　功能特性层面，这套结构的置换气缸与动力气缸采用水平同轴排布的思路，缩短了工质的流道长度，减少循环过程中的流阻损失；飞轮采用带镂空孔的圆盘结构，在保证转动惯量满足曲轴过死点需求的前提下，尽可能降低飞轮自身重量，减少启动阶段需要克服的惯性阻力。曲柄连杆机构的偏心距经过匹配计算，既保证活塞的行程足够让工质完成完整的膨胀压缩循环，也避免行程过大导致的侧向力过高，降低气缸壁与活塞之间的磨损速率。冷却段采用外置散热片结构，不需要额外配置复杂的水冷管路，依靠空气自然对流就能满足低温端的温度差要求，简化了整机的附属配套结构。

　　从结构细节来看，支撑曲轴与气缸的立式支架采用分体式装配设计，支架与底板、支架与气缸安装座之间都通过螺栓紧固，加工时可以分别完成各个零件的铣削、钻孔工序，不需要复杂的一体成型工艺，普通的立式铣床、台钻就能完成所有非标准零件的加工，降低了制作门槛。活塞与气缸之间的配合间隙经过反复调整，既保证工质不会出现过量泄漏，也避免间隙过小导致热胀冷缩后出现卡滞；置换器采用轻质耐高温材料制作，减少往复运动过程中的惯性冲击，让整机运行转速更平稳。传动部分的曲柄销与连杆之间预留了足够的润滑空间，日常维护只需要定期在铰接点涂抹少量润滑脂，就能保证长时间运行无卡滞。

　　实际装配过程中需要注意，动力气缸的加热端与冷却段之间要设置隔热垫层，避免热量直接传导到低温端降低温差效率；飞轮安装时要做简单的静平衡校验，避免高速旋转时出现偏心振动；各个连接螺栓的紧固力矩要均匀，防止气缸安装偏斜导致活塞运动受阻。这套结构的整体尺寸控制在小型实验装置的范畴内，不需要占用过大的安装空间，既可以作为原理验证的原型机，也能通过放大各个部件的尺寸比例，适配更大功率的动力输出需求，在小型分布式能源利用场景下有很强的改造适配空间。
