拖挂式户外作业木材分配处理设备

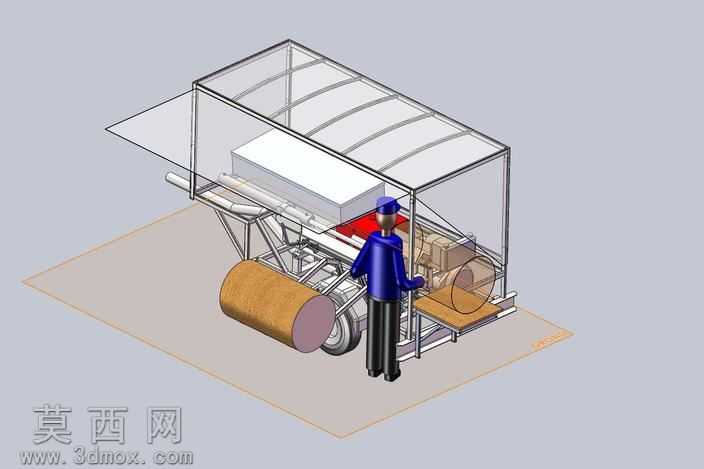

本作品为搭载于拖挂底盘上的木材分配处理设备三维模型，采用SolidWorks完成全参数化建模，整体结构按照户外林业作业的实际工况进行布局设计，完整还原了设备的功能逻辑与装配关系。建模过程中对拖挂底盘的行走轮系、承载框架做了等比例还原，框架采用方管型材拼接结构，建模时通过焊件模块快速生成型材构件，精准预留了各功能部件的安装位，保证底盘承载强度与改装适配性。设备核心作业单元包含原木进料工位、切削分配机构、出料输送结构，建模时对传动辊轴、切削组件、驱动连接结构做了详细的零件建模，还原了柴油机作为动力源的安装布局，明确了动力从柴油机输出到作业机构的传动路径，对应设计了行程结束自动返程的触发结构，匹配1米长、直径80厘米原木的加工参数要求。设备上部设计了弧形顶棚防护结构，采用透明材质模拟防雨篷布覆盖效果，可在恶劣天气下为作业区域与操作人员提供防护，建模时通过曲面放样生成弧形顶棚骨架，搭配薄壳特征模拟篷布材质，还原了半开放防护的结构特点。渲染阶段采用工业灰作为底盘框架的基础材质，柴油机、传动部件赋予铸铁金属材质，原木工件赋予真实木纹材质，操作工位搭配标准人体模型参照作业尺度，整体渲染效果清晰展现设备的作业流程与人机交互关系，各部件的装配约束完全符合实际机械装配逻辑，可直接用于结构验证、作业模拟与方案展示，完整呈现了可移动户外木材处理设备的设计思路，兼顾移动灵活性与户外作业的环境适应性。
