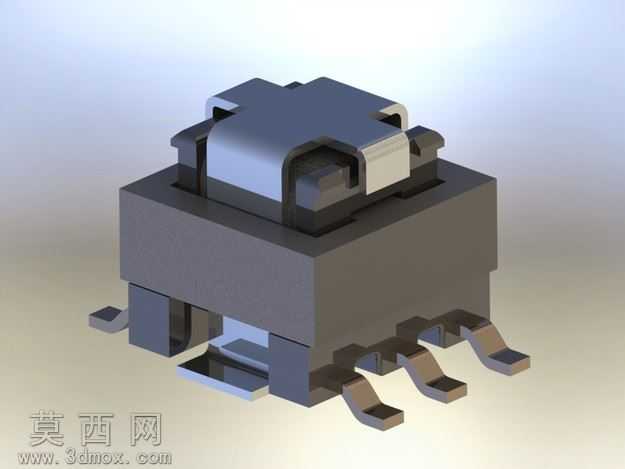

SMT脉冲电流互感器PA1005系列结构模型

本模型为SMT贴片式脉冲电流互感器PA1005系列的三维结构模型，建模过程严格参照该系列器件的实际量产尺寸参数进行1:1还原，首先通过草图绘制勾勒出器件的整体外轮廓，区分磁芯主体、塑封外壳、贴片引脚三个核心结构部分，对磁芯部分采用分层建模方式还原其叠片式内部构造，保证磁路结构的形态准确性。塑封外壳部分通过拉伸、倒角、拔模等特征操作还原量产注塑件的工艺特征，外壳边缘的脱模斜度、卡扣卡位结构都做了精细化还原，卡扣结构用于固定内部磁芯与绕组，建模时精准还原了卡扣的配合间隙与卡位角度，保证结构装配逻辑符合实际生产要求。引脚部分采用钣金建模逻辑，还原SMT贴片引脚的弯折弧度、焊盘端的平整面设计，引脚的共面度公差在建模时做了对应约束，符合表面贴装工艺的焊接要求。材质渲染阶段，塑封外壳采用哑光黑色工程塑料材质，调整材质的粗糙度参数还原塑封件的磨砂质感，磁芯部分采用暗灰色金属合金材质，添加细微的颗粒质感还原铁氧体磁芯的表面特征，引脚部分采用镀锡金属材质，调整反射参数还原焊盘引脚的半光亮金属质感，整体渲染采用柔和的影棚光源，突出器件各部分的结构层次与材质差异。设计思路上围绕SMT自动化贴装的使用场景，还原器件的取料基准面、引脚定位特征，模型可用于PCB Layout的器件封装匹配验证、SMT贴装程序的模拟调试、产品展示动画制作等场景，各结构部分的装配关系清晰，无重叠破面等建模问题，可直接导入各类三维软件进行后续的装配仿真与结构验证工作。
