针脚式EMI交流滤波抑制电感器结构

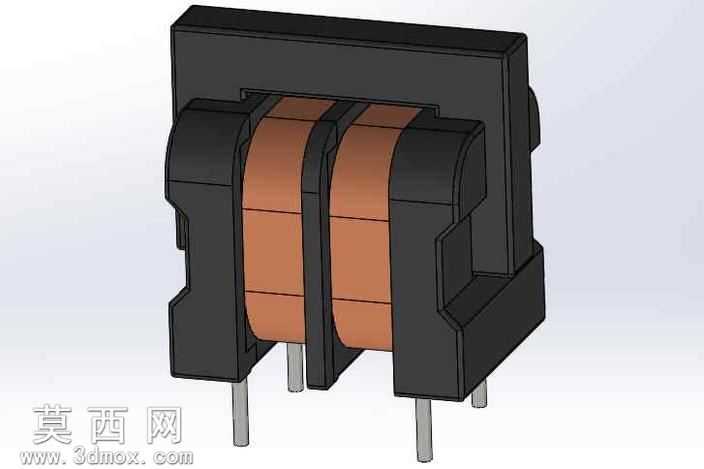

本模型采用SolidWorks完成全参数化三维建模，完整还原针脚式EMI交流滤波抑制电感器的真实结构与装配关系，建模过程严格遵循电子元器件的实际尺寸规范，针对骨架、绕组、绝缘隔片、插针、磁芯等核心部件逐一进行特征构建，保证各部件的装配间隙与实际生产公差匹配。建模初始阶段先依据元件14毫米宽度、针脚7x8mm排布的规格参数，绘制磁芯与塑胶骨架的二维截面草图，通过拉伸、切除、倒角等基础特征构建骨架的主体支撑结构，预留出绕组绕制的槽位与插针安装的定位孔，骨架边缘做圆角过渡处理，还原实际注塑件的工艺特征。绕组部分采用双槽独立绕制结构，两个绕组分别排布在骨架的两个绕线槽内，中间通过绝缘隔片实现电气隔离，建模时通过螺旋线扫描生成铜质绕组的实体特征，还原漆包线层叠绕制的排布形态，绕组端部预留出与插针连接的出线位，保证电气连接路径的合理性。插针部分采用导电金属材质建模，按照7x8mm的针脚间距定位安装在骨架底部的安装孔内，插针伸出骨架底部的长度符合PCB插装的标准要求，插针与骨架的配合部位做过盈配合的结构设计，还原实际元件的插装固定逻辑。磁芯部分采用E型结构建模，包覆在绕组外侧与骨架形成闭合磁路，磁芯与骨架的配合面做贴合处理，保证磁路的闭合性。渲染阶段针对不同部件赋予对应材质：塑胶骨架与绝缘隔片赋予黑色阻燃工程塑料材质，调整表面粗糙度参数还原哑光注塑质感；绕组赋予紫铜材质，添加轻微的表面氧化质感模拟漆包线的外层绝缘覆膜效果；插针赋予镀锡铜材质，还原金属引脚的亮面金属质感；磁芯赋予铁氧体材质，调整材质的哑光金属属性还原软磁材料的表面特征。整体模型装配完成后进行干涉检查，确认各部件之间无不合理干涉，结构完全符合插装式EMI电源滤波器的实际生产设计逻辑，可用于电子电路教学演示、PCB布局仿真、元器件结构展示等场景，模型同时导出STEP与IGES通用格式，可兼容多数三维CAD软件打开编辑，满足不同场景的使用需求。
