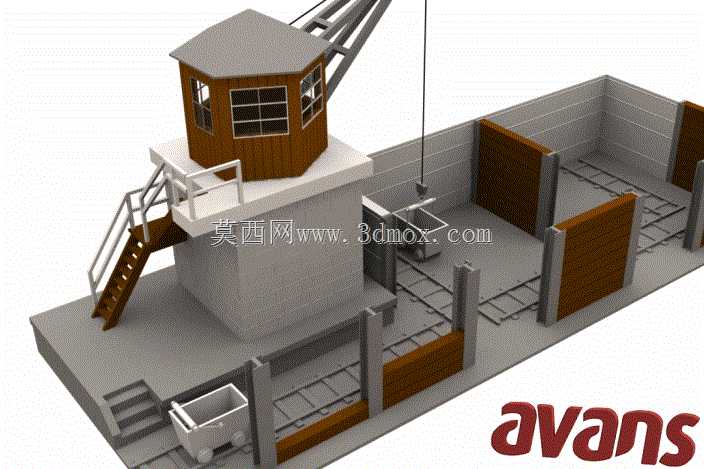

煤炭储运用倾倒作业设施逆向建模

　　这套三维建模成果还原的是散货煤炭储料场内的倾倒作业配套设施，这类设施普遍应用于中小型燃煤储配站、工矿企业自备储煤场、区域煤炭中转堆场，核心承担煤炭卸料、分区暂存、定量倒运的作业功能，是衔接来料运输与后续上料、转运环节的关键作业单元。整套设施的作业逻辑围绕煤炭堆存的分区管控展开，现场来料通过起重吊运结构将载煤料斗提升至操作室旁的卸料位，完成对位后开启料斗闸门，煤炭顺着预设的导料结构落入下方分隔式储煤仓格内，不同仓格可暂存不同热值、不同粒径的煤炭品类，避免混料影响后续配煤或使用精度；当需要向外转运或向锅炉上料时，对应仓格的挡料结构开启，煤炭落入仓底的输送轨道结构上，通过转运料斗完成定量取料后向外输送，整套流程可通过操作室完成全程管控，

　　减少现场作业人员的粉尘接触风险。从设计还原的细节来看，整套设施的操作室采用架空式布局，设置在储煤仓格的侧上方混凝土基座上，操作室主体采用木质围护结构搭配多面观察窗，可无死角覆盖吊运作业区、储煤仓格区、底部转运区三个核心作业面，操作室旁设置带安全护栏的钢制楼梯连通地面作业层，楼梯踏步采用防滑结构设计，适配储煤场多粉尘、易落煤的作业环境，避免人员上下滑倒。储煤仓格采用混凝土立柱搭配木质挡料板的分隔结构，每个仓格的底部都铺设了嵌入式轨道，轨道的安装标高与地面转运通道保持齐平，转运料斗可沿轨道顺畅移动到任意仓格下方接料，挡料板采用可插拔的升降式结构，无需额外动力即可通过人工配合小型起重工具完成启闭，结构简单可靠，适配储煤场高粉尘、

　　维护条件有限的使用场景。建模过程中针对逆向工程的精度要求，对所有零件的装配边界做了精准还原：操作室基座的安装平面与储煤仓顶部的混凝土结构保持共面，楼梯的安装预埋件位置与基座侧面的预留安装位完全匹配，仓格立柱的间距统一控制在标准转运料斗的宽度边界外预留150mm的安全间隙，避免料斗移动时与立柱发生刮碰；底部轨道的安装槽深度与地面混凝土层的厚度匹配，轨道顶面与地面完成面的高差控制在2mm以内，避免料斗移动时出现卡滞。整套设施的吊运结构采用固定式回转起重机结构，起重臂的回转半径覆盖所有储煤仓格的卸料位以及外来运输车辆的停靠位，无需移动车辆即可完成不同位置的卸料作业，起重吊钩的起升高度下限满足地面料斗的挂钩需求，

　　上限满足最高位仓格的卸料高度要求，操作室内的操控台位置正对起重臂的回转中心，操作人员可直观观察吊钩的对位情况，降低对位操作的难度。从安装边界来看，整套设施的地面承载要求按照储煤满仓的最大载荷计算，混凝土基座的埋深满足冻土层以下的安装要求，操作室的顶部设置了防雨檐结构，避免雨水渗入操作室影响电气元件使用，仓格周围设置了排水坡度，避免煤堆积水导致煤炭自燃风险。建模时还原了所有零件的装配关系，没有采用简化的合并零件处理，每个结构件的连接位置、安装孔位都做了对应还原，可直接用于设施的改造参考、作业流程仿真模拟，也可通过格式转换后用于3D打印制作教学演示模型，帮助储煤场作业人员快速熟悉整套设施的结构与作业逻辑。
