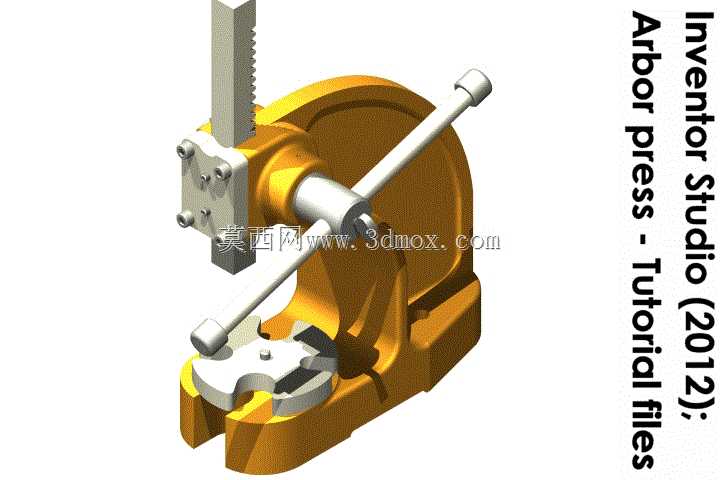

手动台式棘条压装设备结构设计展示

项目分类:压力机 发布时间:2021-12-29 ID:479131
  • 手动台式棘条压装设备结构设计展示

  这类手动棘条压装设备,多布置在小型机加工工位、装配流水线旁的辅助作业区,也常见于五金维修门店、教具实训车间的操作台上,不需要外接动力源,完全依靠操作人员施加在手柄上的力完成施压作业,适配小批量、低频次的压装需求,比如小型轴承与轴套的压入、薄金属片的冲裁打样、塑胶件的铆接压合、工件的校直校正,甚至是小规格零件的压印标记作业都能覆盖,相比大型液压、气动压力机,它没有管路布线的约束,台面占用空间小,搬移调整位置也十分方便,适合零散的施压工序使用。从结构设计逻辑来看,整机采用偏心轮带动棘条做直线往复运动的传动方案,手柄与偏心转轴刚性连接,操作人员扳动手柄时,偏心结构将旋转力矩转化为棘条的垂直下压力,棘条侧面加工有等距齿槽,

  与机身上的止退棘爪配合,能够在施压过程中实现行程的逐级锁止,避免压头受力回弹引发安全隐患,也能让操作人员分阶段逐步施加压力,更好控制压入量,防止压力过大压损工件。机身主体采用一体式铸造成型的弧形支撑结构,这种结构并非单纯的外观设计,弧形轮廓能够让应力沿着铸造壳体均匀分散,在承受最大压装力时不会出现局部应力集中导致的壳体开裂,底部的安装座预留了螺栓固定孔,可以直接锁紧在木质或者钢制工作台面上,安装时需要保证底座与台面完全贴合,不能出现悬空翘边,否则施压时设备会发生倾斜,影响压装精度甚至引发侧翻。压头部分采用快换式结构设计,不同作业场景可以更换对应形状的压头,比如压装轴承用平端面压头、冲裁用刃口压头、铆接用成型压头,

  更换时只需要松开压头侧面的紧定螺钉就能完成拆装,不需要额外拆解传动部分。设备的操作侧预留了足够的工件放置空间,压头到底座工作台面的最大开口高度能够满足常规小型工件的放置需求,工作台面上加工有定位槽,可以配套简易定位工装,实现工件的快速对位,压头的下行行程控制在合理区间,既满足常规压装作业的行程需求,也不会因为行程过长导致棘条脱出导向套。导向部分采用铜质衬套与棘条配合,相比钢与钢直接摩擦,铜衬套的耐磨性能更好,长期使用后只需要更换衬套就能恢复导向精度,维护成本极低,偏心转轴的位置加装了润滑脂注油嘴,定期加注润滑脂就能减少转轴与衬套之间的磨损,延长整机使用寿命。在实际选型使用时,需要根据作业所需的最大压装力匹配对应规格的设备,

  不能超负载施压,否则会导致棘条齿部变形、偏心轴断裂等问题,安装时要保证工作台面的水平度,避免压头下行时出现偏斜,导致压装工件受力不均。这类手动压装设备的结构设计充分考虑了无动力场景下的作业需求,所有传动部件都封闭在机身壳体内部,只有操作手柄和压头部分外露,能够减少车间内的粉尘、切屑进入传动结构,降低故障概率,整机的重心设计偏低,即使不通过螺栓固定在台面上,常规施压作业时也不会出现倾翻,适合临时移动的作业场景。从建模角度来看,这类设备的建模需要重点关注棘条齿形的参数匹配、偏心轮的行程轨迹校核、各铰接部件的配合间隙设置,要保证模拟运动时不会出现干涉,棘条上下运动时全程都在导向衬套的支撑范围内,偏心轮转动到最大施压位置时,刚好处于机构的死点附近,能够用最小的操作力获得最大的压装出力,这也是这类手动压力机结构设计的核心要点,通过机构的死点特性实现省力效果,降低操作人员的劳动强度。
