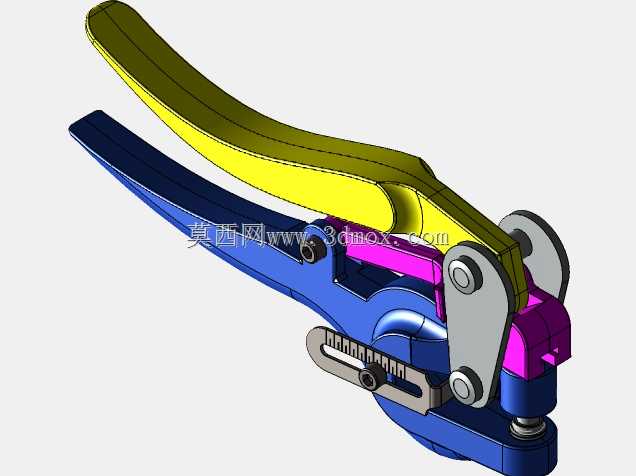

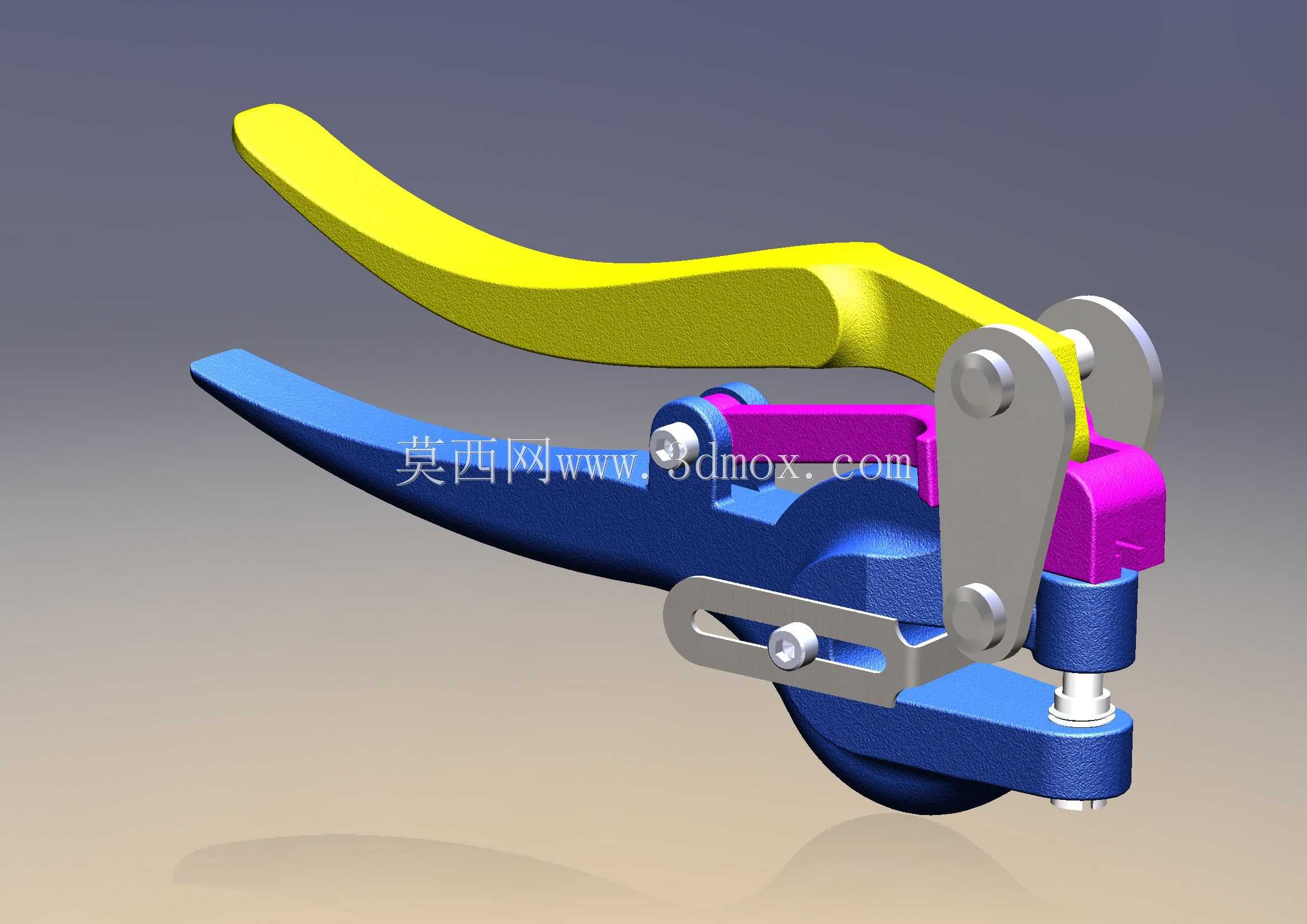

手动杠杆式小型冲床装配结构

　　这款手动杠杆式冲床结构，主要面向小批量五金加工、电子元器件引脚压装、小型钣金件冲裁、塑胶件铆接等场景使用，在小型维修工坊、实验室打样、小批量生产工位中十分常见，无需外接动力源，依靠人力操作即可完成小吨位的冲压作业，适配没有气源、电源配套的临时加工场景，也适合教学场景中演示杠杆增力、冲压机构的运动原理。从功能特性来看，该结构采用二级杠杆增力设计，操作手柄延伸长度经过力矩匹配，操作人员施加较小的握力即可在冲头位置获得足够的冲压出力，冲头下行行程经过限位结构约束，不会出现过冲损伤工件的情况，复位依靠结构内置的弹性元件实现，松开手柄后冲头自动回到上限位，单次操作循环流畅无卡滞。整体结构的铰接点全部采用销轴连接，配合间隙控制在合理范围，

　　既保证运动过程无晃动，又避免过盈配合导致的操作卡涩，所有受力部件的厚度都经过强度校核，在额定冲压载荷下不会出现塑性变形，铰接位置的耐磨设计可以保证长期使用后的精度保持性，不会因为频繁铰接磨损导致冲头偏移。设计思路上，优先考虑手动操作的人机工程学，手柄的握持弧度贴合手掌自然弯曲形态，操作时的施力角度符合人手发力习惯，长时间重复操作也不会产生明显的肌肉疲劳；整体结构采用分体式装配设计，所有零部件都可以单独拆卸更换，冲头位置设计为快换结构，可以根据不同的加工需求更换不同规格的冲头、铆接头或者压装头，适配不同的加工工序。底座部分设计有安装孔位，可以直接固定在工作台面上，避免冲压过程中设备移位，冲头下方的工作台面预留了工装安装位置，

　　可以根据加工工件的外形定制定位工装，保证每次冲压的位置一致性。外形尺寸方面，该手动冲床整体长度控制在280mm左右，操作手柄抬起后的最大高度不超过200mm，底座宽度在80mm左右，整体占用工作台面积极小，不会挤占过多工位空间，安装时只需要通过四个螺栓将底座固定在厚度不小于20mm的工作台板上即可，不需要额外的混凝土基础或者大型安装支架，设备总重量控制在5kg以内，单人即可完成搬运和安装调整。运动过程中，所有运动部件的外轮廓都做了圆角处理，没有尖锐的突出棱角，避免操作过程中剐蹭操作人员，铰接位置的销轴端部都做了沉头设计，不会突出结构表面勾挂衣物或者线缆。冲头的导向部分采用间隙配合的导向结构，保证冲头下行过程中始终保持垂直姿态，

　　不会出现偏斜导致的冲头崩损或者工件压废，导向段的长度经过匹配，在整个冲压行程中冲头都不会脱离导向约束，全程保持运动精度。该结构的出力范围适配0.5吨以内的冲压需求，可以完成厚度1mm以下的铝板、0.5mm以下的冷轧钢板冲裁，也可以完成直径5mm以下的铆钉铆接、小型轴承的压装、线束端子的压合等常见工序，相比大型冲压设备，它的投入成本极低，操作没有门槛，不需要专门的设备操作培训即可上手，在小批量加工、样件试制、维修作业场景下的实用性极强。结构的各个受力部件都采用等强度设计，在保证强度足够的前提下尽可能减少冗余材料，既控制了整体重量，也降低了加工制造成本，所有连接位置都设计有防松结构，长期频繁操作也不会出现连接螺栓松动、销轴窜出的问题，日常维护只需要定期在铰接点涂抹少量润滑脂即可，没有复杂的维护保养要求。
