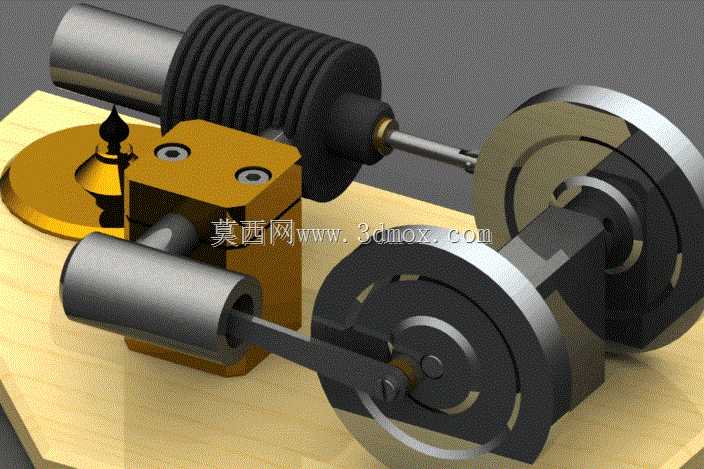

微型斯特林蒸汽发动机结构展示

　　这套微型蒸汽动力装置的核心结构围绕斯特林循环原理搭建，整体采用卧式布局，将动力输出、热交换、传动曲柄三个核心模块集成在一块平整的安装基板上，所有外露运动部件均做了无干涉避让设计，安装时仅需固定基板四角的定位孔即可完成整机部署，不需要额外调整部件同轴度。从实际应用场景来看，这类微型动力装置常被用于教学演示场景，能够直观展示外燃机的能量转换逻辑，也可作为小型桌面动力展品，搭配可视化传动结构完成动态原理展示，部分爱好者也会将其作为小型动力源，驱动微型负载完成低速转动输出。

　　在功能特性层面，装置的热交换段采用了密集环形散热翅片结构，套在热置换气缸外侧，能够在装置运行时快速完成冷热端的热量交换，保证循环压差稳定；动力气缸采用卧式布置，活塞连杆直接连接到同侧的曲柄飞轮组，减少了中间传动环节的能量损耗。双飞轮对称布置在曲柄轴两端，既能够储存转动惯量保证曲轴越过止点持续运转，也起到了平衡曲柄连杆往复惯性力的作用，运行时整机振动幅度被控制在极低水平，不需要额外加装减震结构即可平稳放置运行。

　　设计思路上，整套结构优先考虑了装配便捷性与运动可靠性，气缸固定座采用分体式方块结构，通过两个内六角螺栓直接固定在基板上，气缸与固定座之间采用过渡配合定位，装配时不需要额外打胶或者做过盈压装，后期拆解维护时仅需松开固定螺栓即可将整个气缸组件拆下。曲柄连杆与飞轮的连接采用销轴定位，连杆大头与曲柄销之间预留了合理的配合间隙，既保证转动灵活不会卡滞，也不会因为间隙过大产生运行异响。热端的加热位预留了足够的安全距离，加热源与周边传动部件之间设置了隔热挡片，避免运行时热量传递到运动部件导致润滑脂失效。

　　从安装边界来看，整套装置的横向总长度控制在两百毫米以内，纵向宽度不超过一百二十毫米，整体高度低于一百毫米，占用桌面面积极小，基板厚度为八毫米，采用硬质铝合金加工，自身重量足够抵消装置运行时的轻微振动，不需要额外配重。所有运动部件的运动包络均在基板轮廓范围内，安装时不需要在周边预留额外的避让空间，仅需在热端上方预留三十毫米以上的加热操作空间即可。传动部分的曲柄转动半径经过精准计算，活塞行程与气缸排量匹配合理，在极低的外部加热功率下即可驱动飞轮持续转动，启动时仅需要手动拨动飞轮给一个初始转速，待冷热端形成稳定温差后即可自主持续运转，不需要额外的外力辅助。

　　细节结构上，曲轴的支撑位采用了自润滑铜套作为转动轴承，不需要定期加注润滑油即可长时间运行，铜套与基板上的安装孔采用过盈配合压装，不会因为长期转动出现松脱移位。连接热置换气缸与动力气缸的气道采用内置钻孔加工，没有外露的管路接头，减少了漏气风险，气道的通径经过计算匹配，能够保证工质在两个气缸之间顺畅流动，不会因为流道过窄产生流阻损耗。飞轮采用轮缘加厚设计，在控制整体重量的前提下最大化转动惯量，轮缘表面做了滚花处理，手动拨动启动时不容易打滑。整个装置的所有外露金属部件均做了表面氧化处理，既能够防止长期放置生锈，也提升了整体外观质感，作为教学展示件时能够清晰分辨各个功能部件的结构边界，方便学习者理解斯特林发动机的工作逻辑。
