桥式起重机端梁行走轮组结构

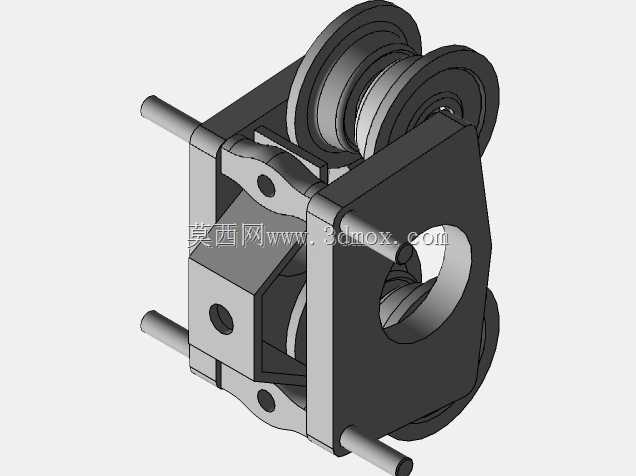

　　该结构为桥式起重机配套的端梁行走总成，主要应用于厂房内部桥式起重设备的纵向行走驱动环节，适配标准工字钢轨道铺设的车间作业场景，承担主梁及起吊载荷的全部承重与行走导向功能，常见于机械加工车间、仓储库房、装配生产线的物料吊运工位，可配合电动葫芦完成指定区间内的重物移位、设备吊装、工件转序等作业，是中小型桥式起重机的核心行走承载部件。从结构设计逻辑来看，整套行走机构采用对称式布局，单根端梁配置两组行走轮组，每组轮组包含两个踏面与工字钢轨道上翼缘匹配的行走滚轮，滚轮采用轮缘内嵌式设计，内侧轮缘可卡合轨道侧面，避免行走过程中出现脱轨、跑偏问题，轮体与端梁主体通过铰接式支座连接，支座处预留间隙补偿量，可抵消轨道铺设时的直线度误差、

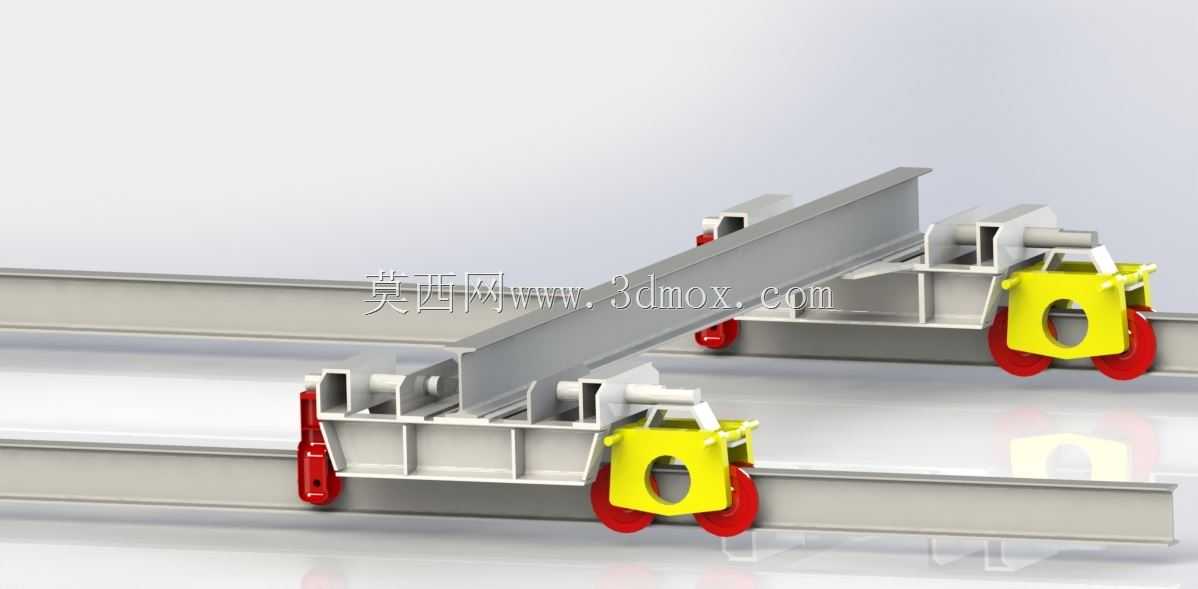

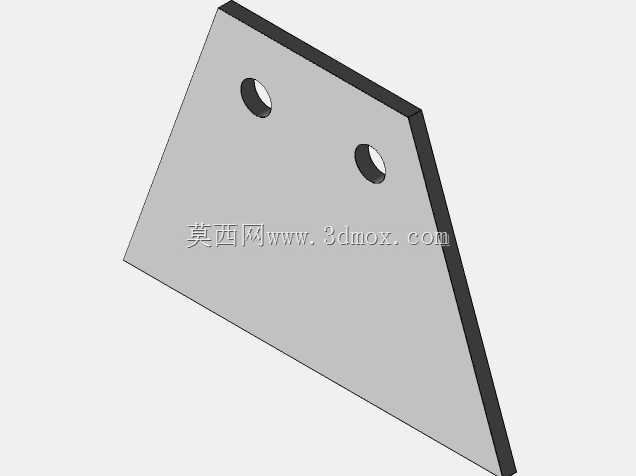

　　高低差带来的卡滞问题，保证行走过程中轮体始终与轨道踏面完全贴合，减少局部应力集中。端梁主体采用箱型焊接结构，主材选用标准热轧工字钢加工而成，上翼缘面预留与主梁连接的螺栓安装孔位，孔位采用等间距排布设计，可适配不同跨度的主梁连接需求，无需针对不同跨度重新加工端梁主体，降低备件储备的品类压力。轮组的驱动侧预留减速电机安装法兰接口，可直接匹配同轴式减速电机的输出轴连接，非驱动侧轮组采用从动滚轮设计，通过轴套与支座铰接，转动阻力小，维护时仅需定期加注润滑脂即可保证转动顺畅。黄色部件为端梁的防脱安全挡块，安装于轮组外侧，挡块下端延伸至轨道下翼缘下方，当轮组出现意外抬升、轮缘断裂等极端工况时，挡块可勾住轨道下翼缘，避免整套起重设备从轨道上坠落，

　　是起重设备必备的安全防护结构，挡块与端梁主体采用螺栓连接，磨损后可快速更换，无需切割焊接主体结构。红色部件为行走限位撞块，安装于端梁两端的侧方位置，当行走到轨道端部的限位开关位置时，撞块会触发限位开关的触点，切断行走电机的电源，避免设备冲出行程范围造成碰撞事故，撞块的伸出长度可通过螺栓调节，适配不同安装位置的限位开关触发距离要求。从安装边界尺寸来看，整套端梁行走机构的宽度适配常用的20a-32a型号工字钢轨道，轮组中心距与轨道踏面宽度的配合间隙控制在3-5mm范围内，既不会因间隙过大出现横向窜动，也不会因间隙过小在轨道变形时出现卡阻；端梁上平面的主梁连接孔位中心距与主梁端板的孔位完全匹配，安装时可直接穿入高强度螺栓完成紧固，

　　无需现场配钻，大幅缩短现场安装的工期。轮体采用合金钢材质经淬火处理，踏面硬度达到HRC45-50，可承受长期反复碾压的磨损，正常工况下使用寿命可达5年以上，轮体内部配置双列深沟球轴承，可同时承受径向载荷与少量轴向载荷，匹配行走过程中产生的横向分力。在实际使用过程中，该结构的维护点主要集中在滚轮轴承的润滑、连接螺栓的预紧力检查、安全挡块的磨损量检测三个部分，日常巡检时可直接观察轮体与轨道的接触痕迹，若出现单侧轮缘磨损严重的情况，可通过调整端梁与主梁的连接位置来修正行走偏差，无需整体更换端梁结构。设计阶段针对不同额定起重量的需求，可通过调整工字钢的型号、滚轮的直径、轴的直径来适配载荷变化，基础结构无需大幅改动，具备较强的衍生适配能力，可覆盖1t-10t额定起重量的桥式起重机端梁设计需求，建模过程中所有配合面均按照实际加工公差设置，可直接用于工程出图、生产加工的参考依据，也可作为同类起重设备行走机构设计的参考模板，减少重复建模的工作量。
