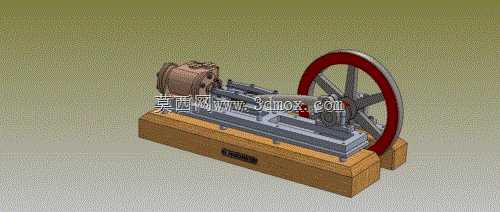

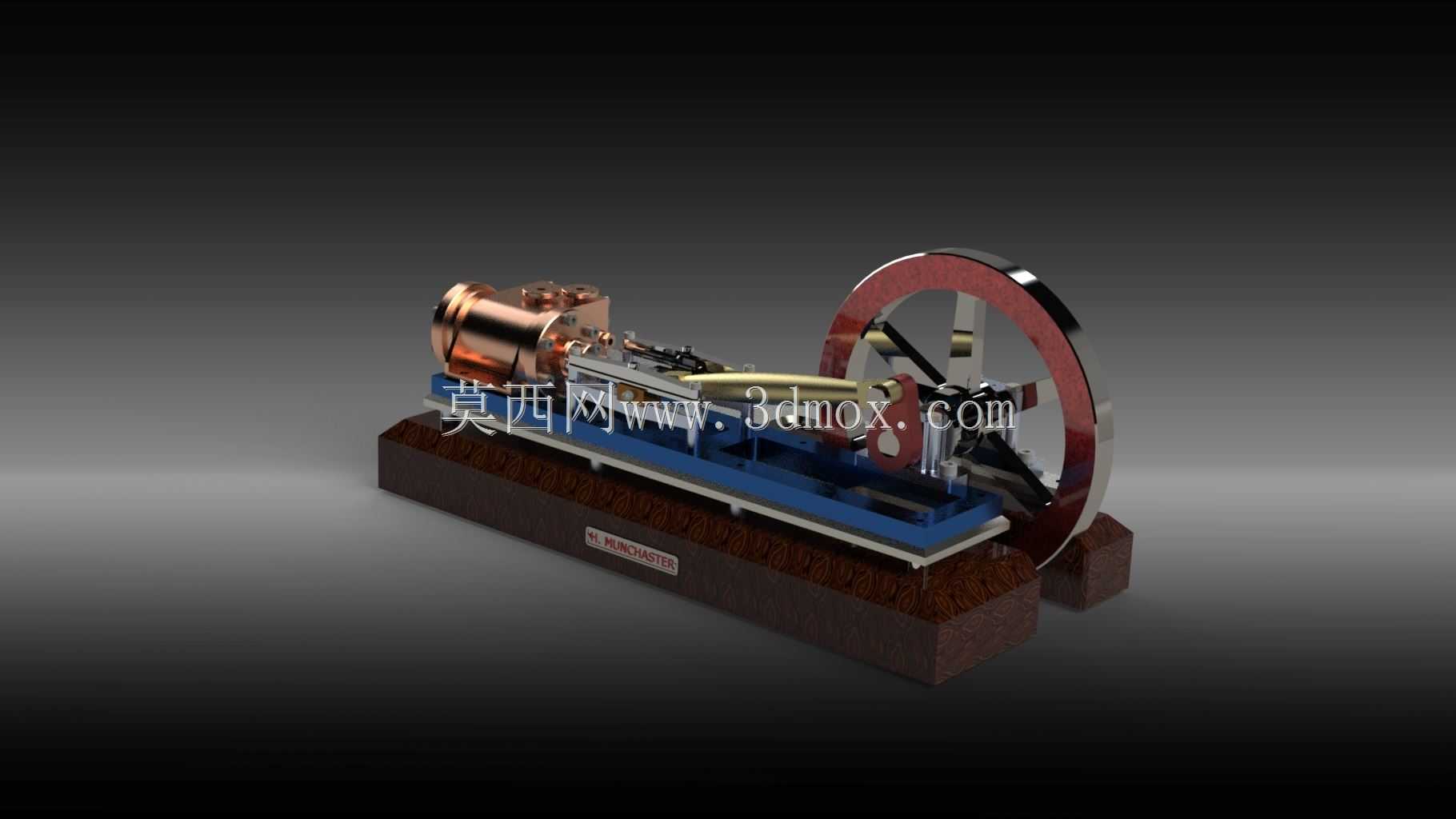

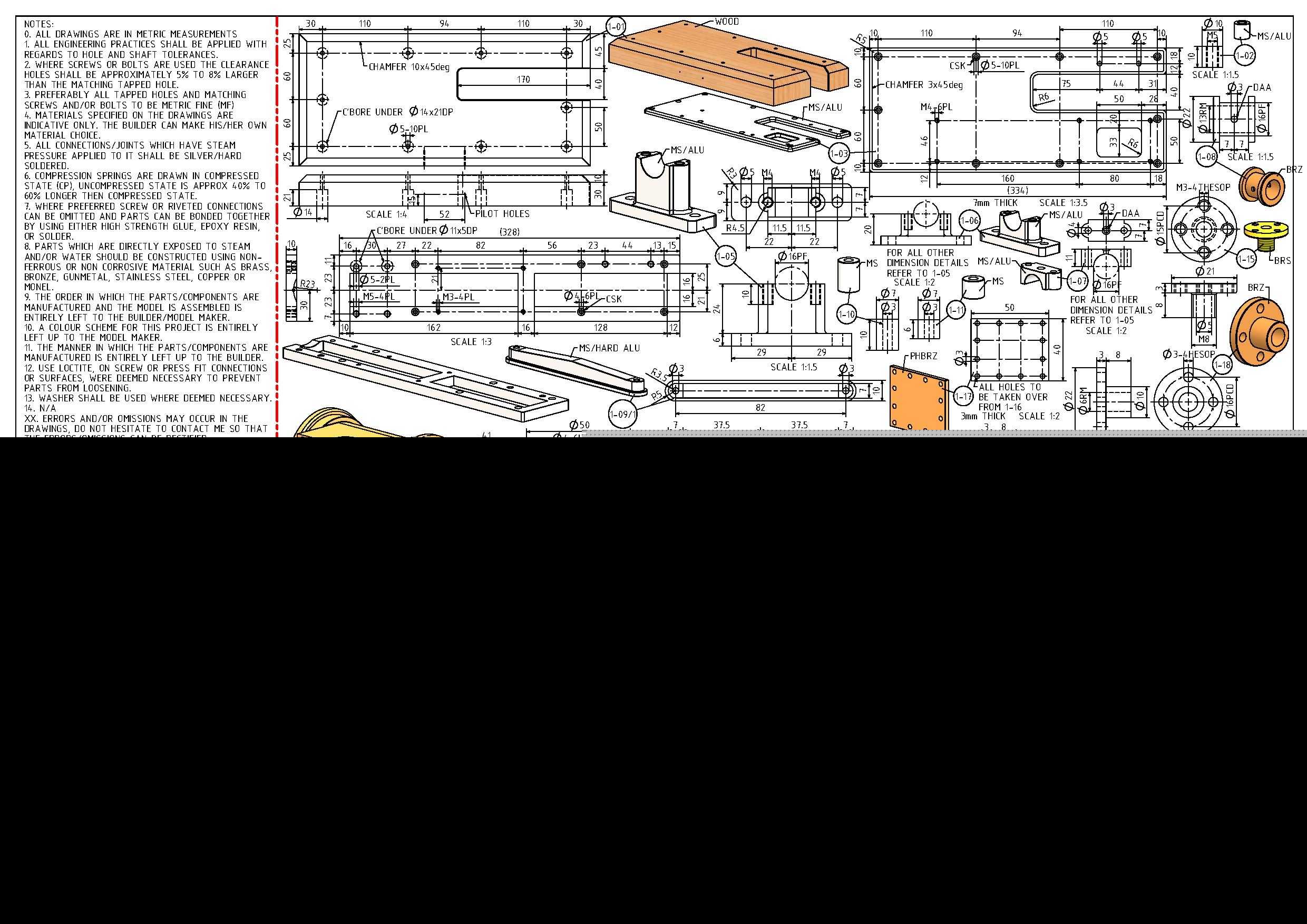

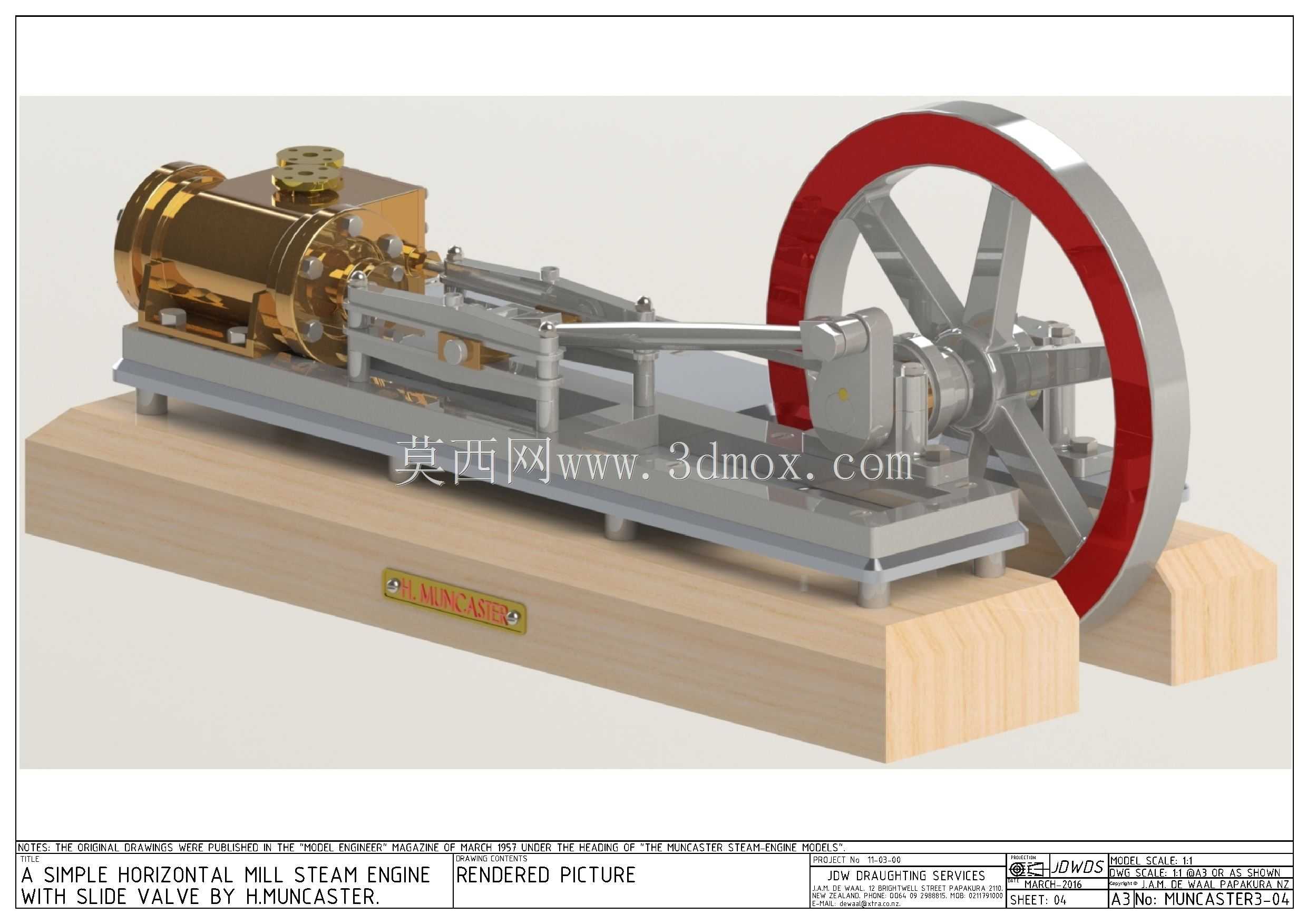

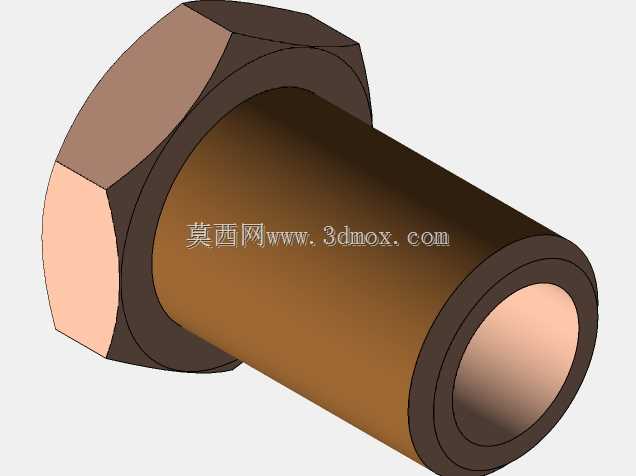

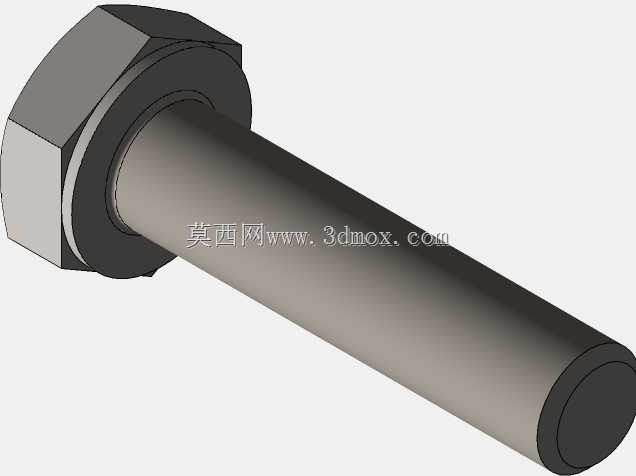

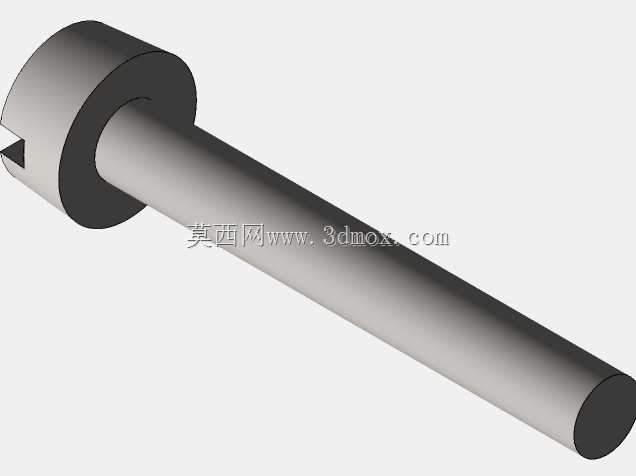

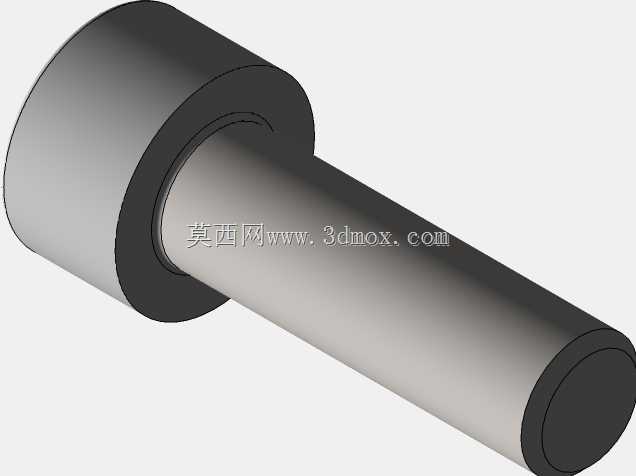

教学演示用简易卧式蒸汽机结构

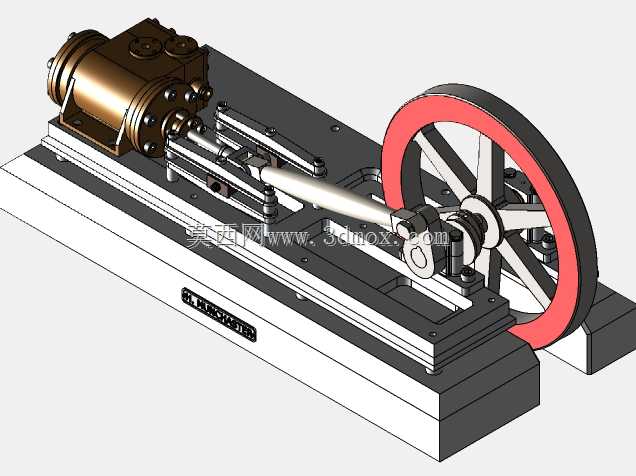

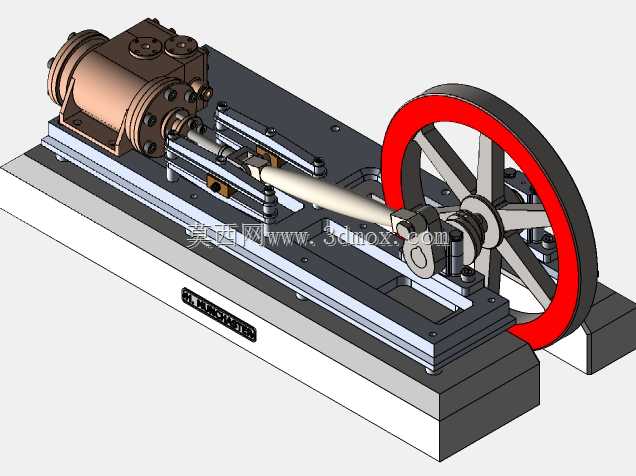

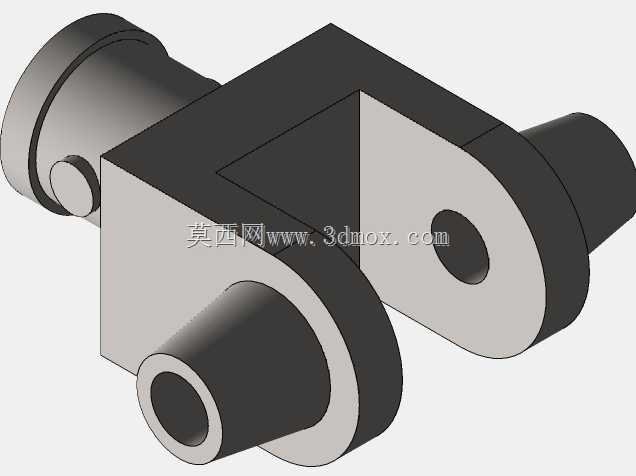

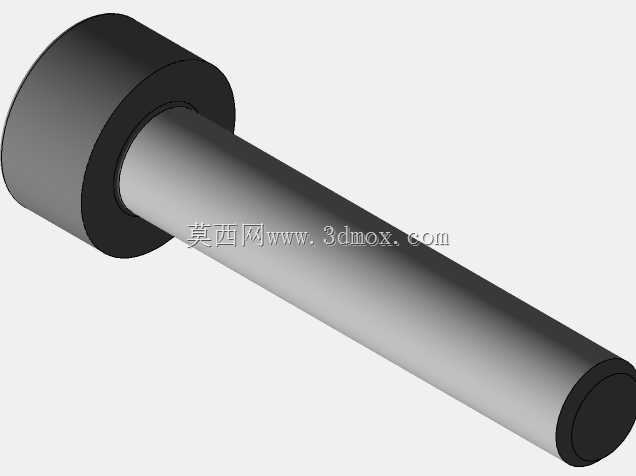

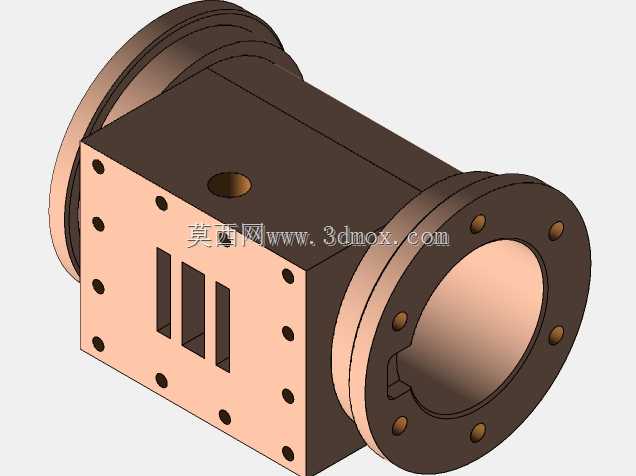

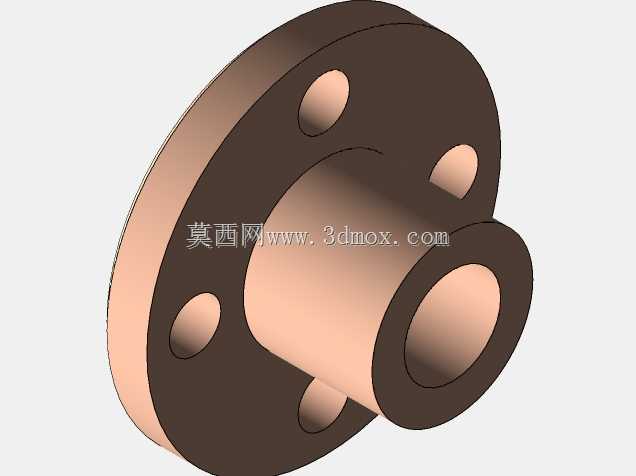

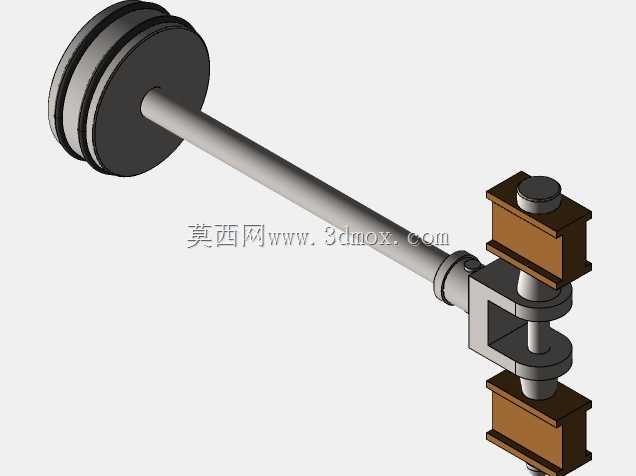

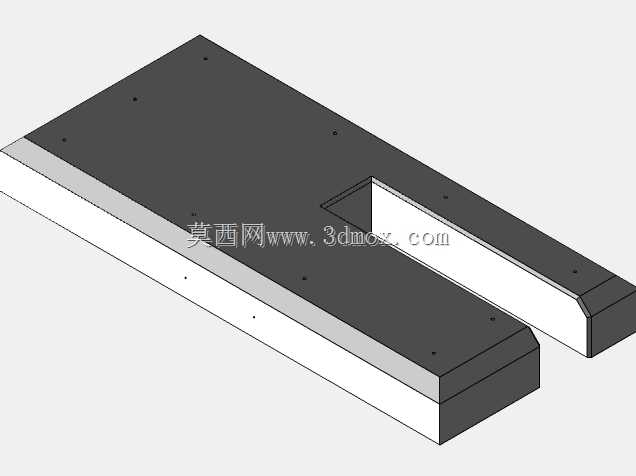

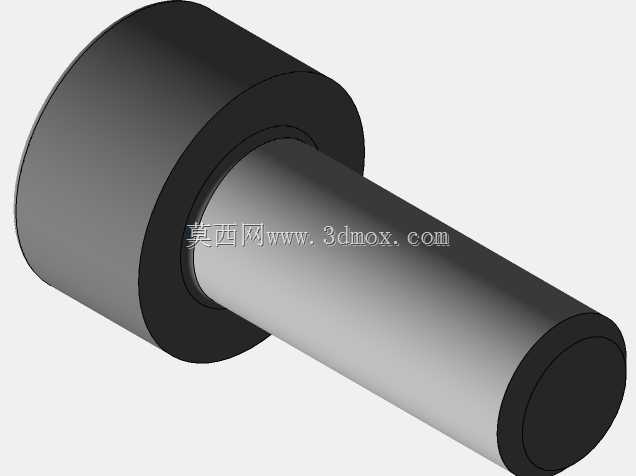

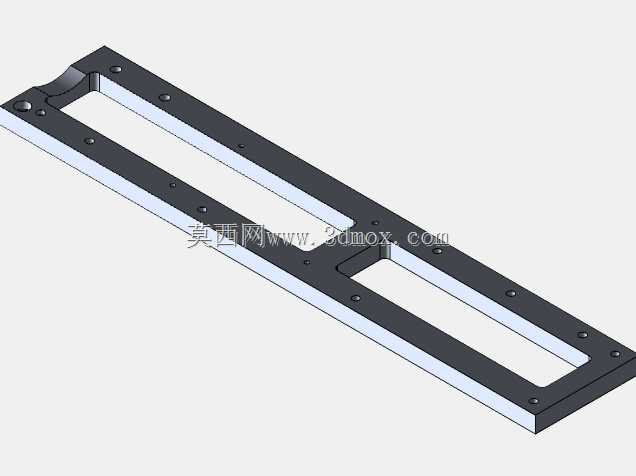

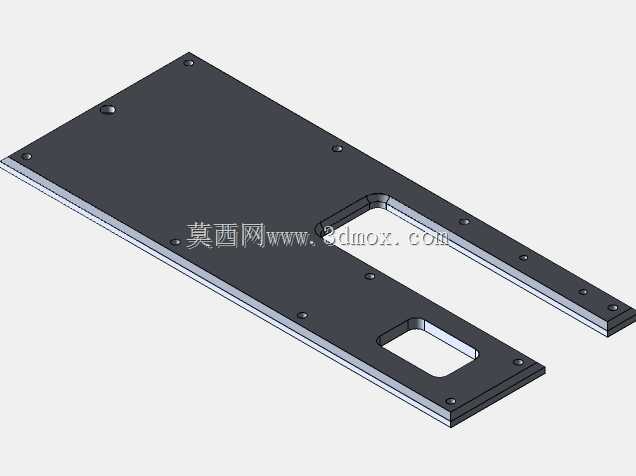

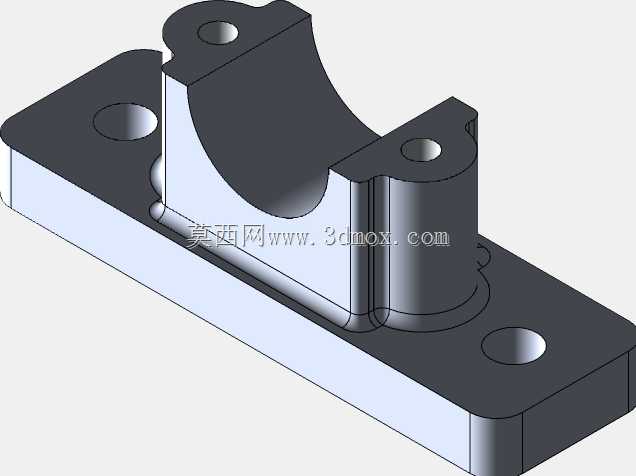

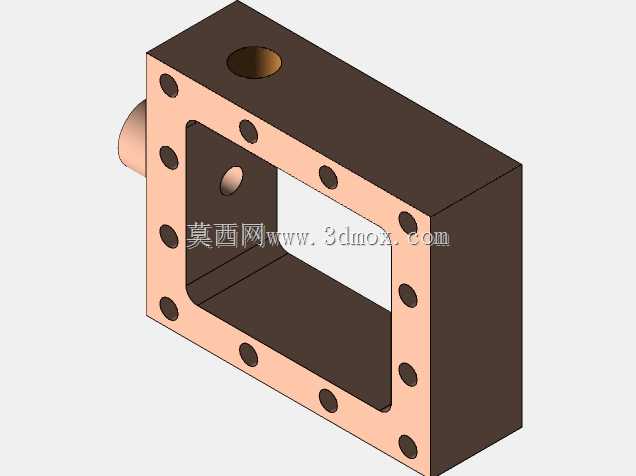

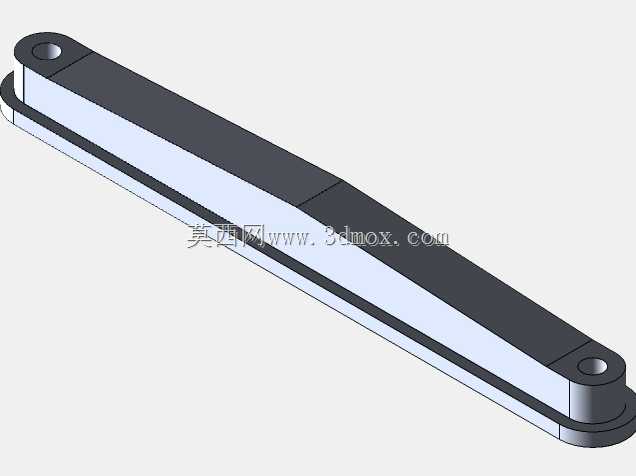

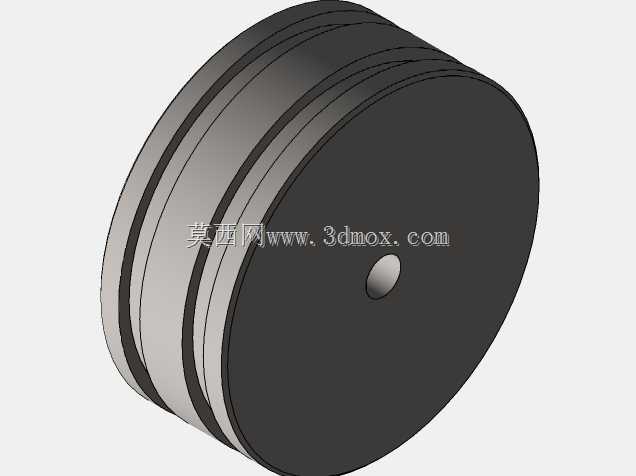

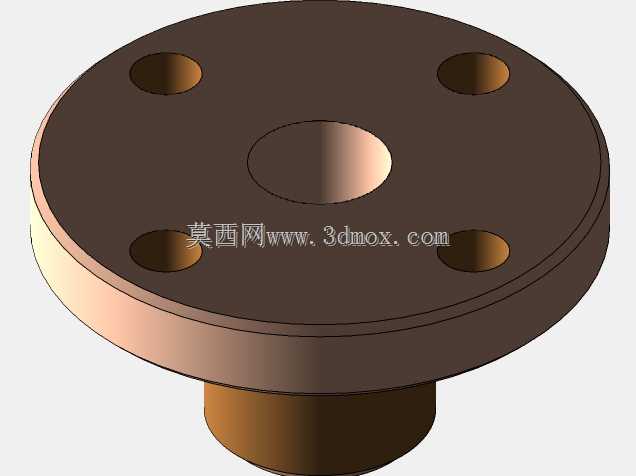

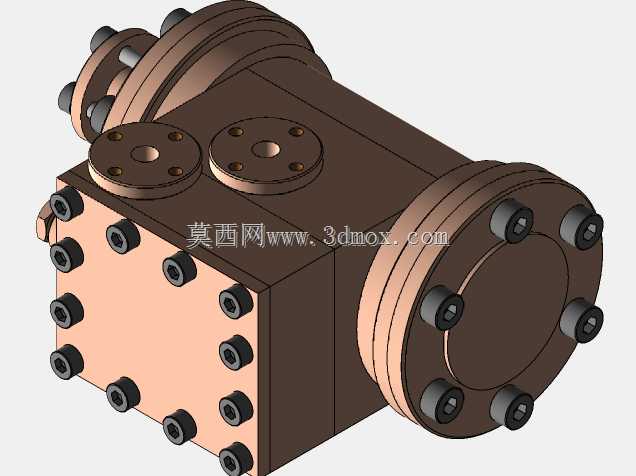

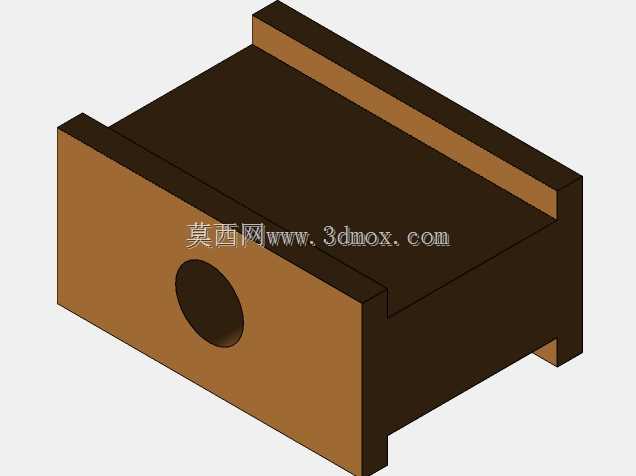

　　这款卧式动力结构常被用于机械原理教学场景，帮助初学者直观理解往复式动力转换的核心逻辑，也可作为小型动力装置的原理验证载体，适配科普展馆、职业院校机械实训课堂的演示需求，能清晰展示热能到机械能的完整转换路径，让抽象的曲柄连杆运动、配气逻辑变得具象可感。从结构布局来看，整体采用卧式排布，气缸沿水平方向安装在木质基座上方，有效降低了整机重心，运行时的稳定性远高于立式同规格结构，基座预留的安装孔位可直接固定在实训台架上，不需要额外制作适配支架，现场部署的适配性较强。核心的动力转换单元采用单缸卧式布置，活塞在气缸内做水平往复运动，通过十字头结构连接活塞杆与连杆，避免活塞杆承受侧向力，大幅降低运动副的磨损速率，延长演示工况下的使用寿命；

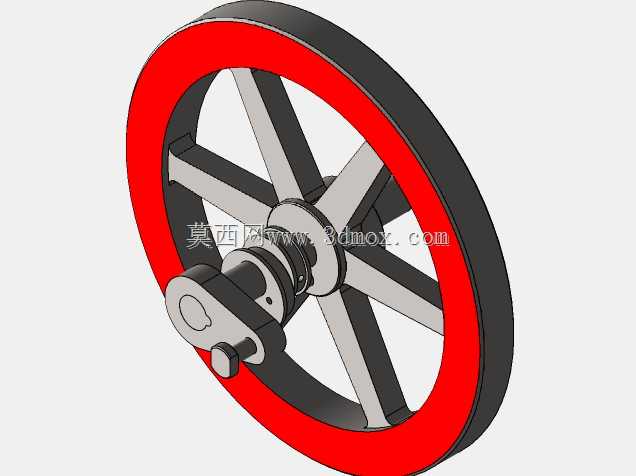

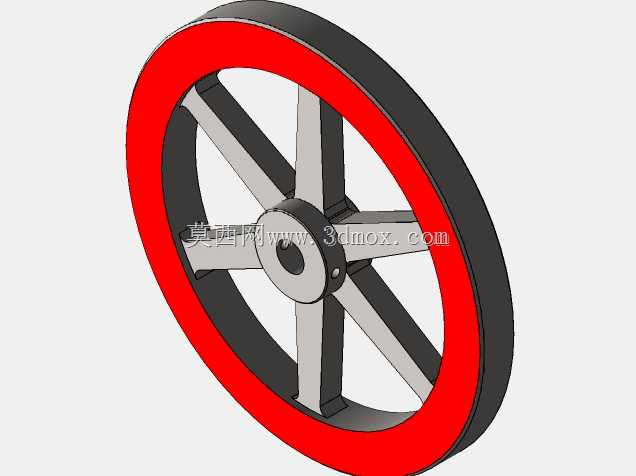

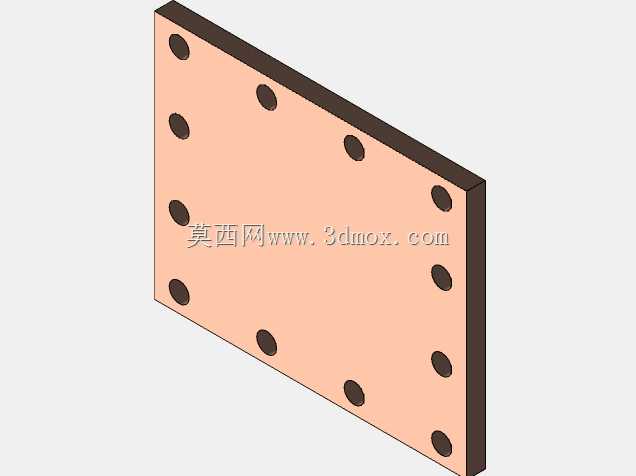

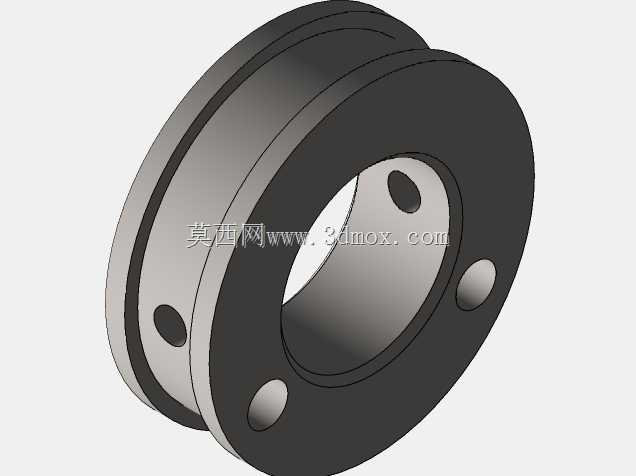

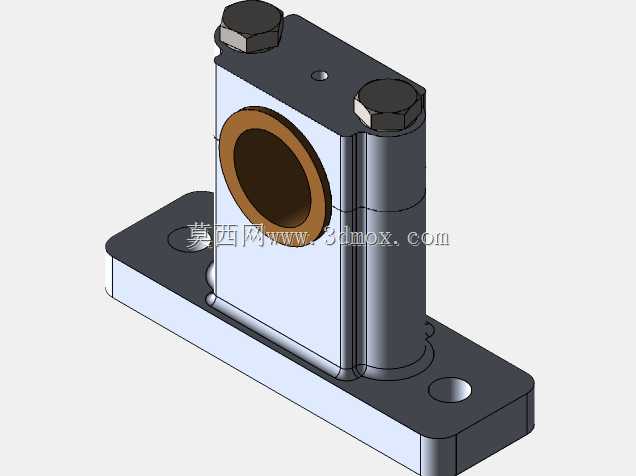

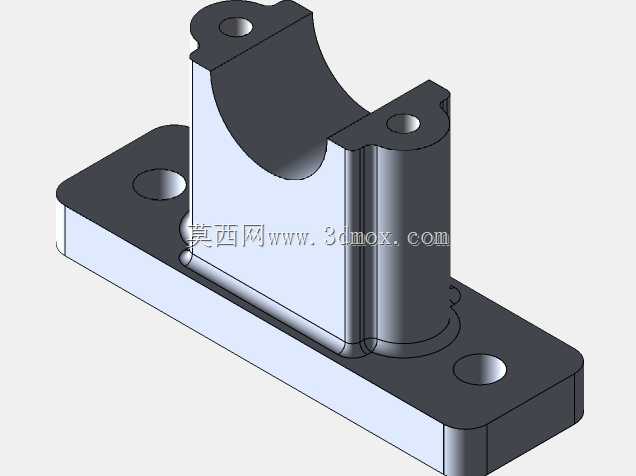

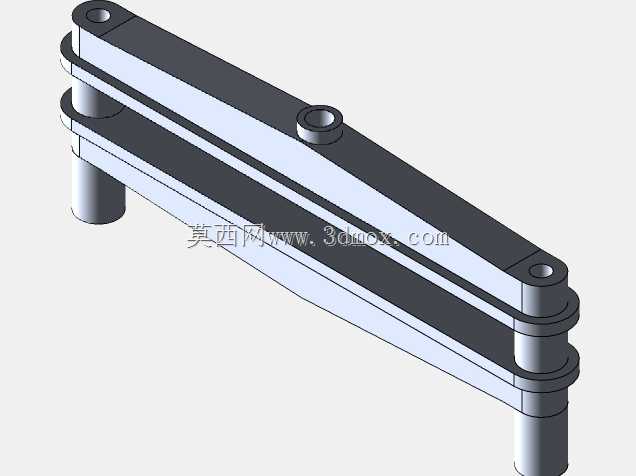

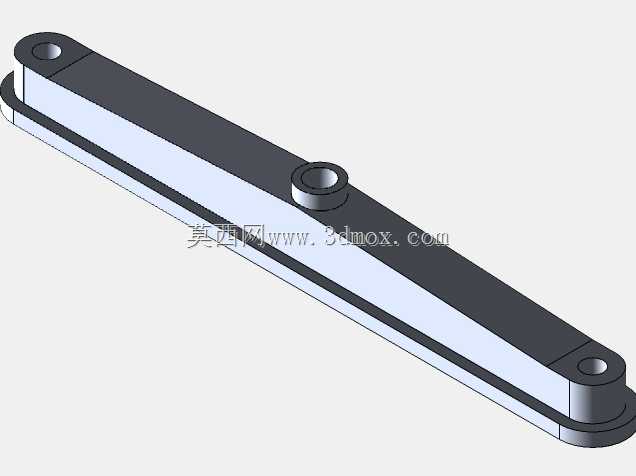

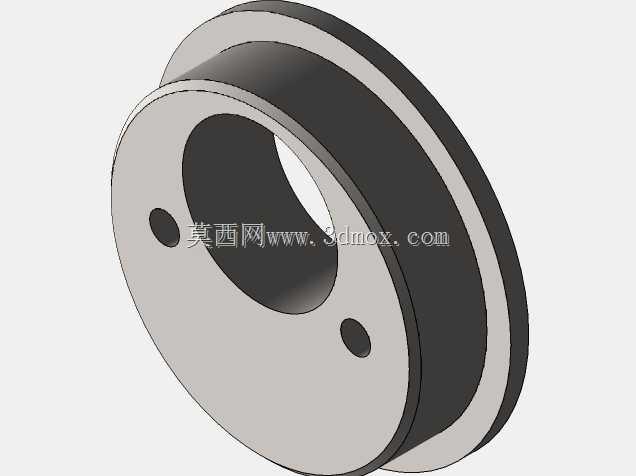

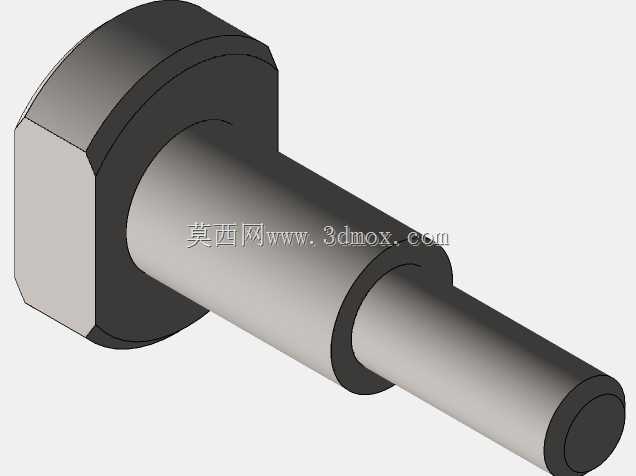

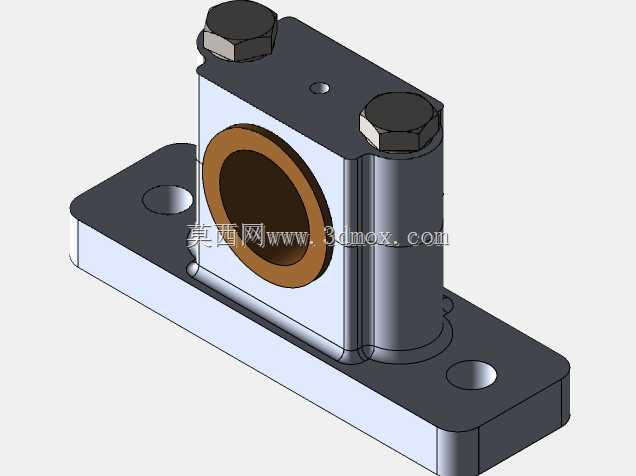

　　连杆末端连接大直径飞轮，飞轮采用轮辐式结构，外圈做了加厚处理，转动惯量足以覆盖活塞往复运动的死点区间，保证输出轴转动的连续性，不会出现卡滞或转速波动过大的问题。配气部分采用滑阀式配气结构，通过偏心轮带动滑阀往复移动，精准控制气缸两侧的进排气时序，配气相位的调整余量预留充足，可根据演示需求微调进排气时长，直观展示配气相位对动力输出效率的影响，适合教学场景下的原理拆解演示。整机的运动副都做了可视化处理，气缸外侧、连杆连接位置、飞轮轴端都没有加装封闭护罩，观察者可以直接看到每个部件的运动轨迹，配合台架上预留的刻度标记，还能手动盘车测量活塞行程、连杆摆角、飞轮转角的对应关系，完全贴合机械原理课程的实训教学需求。从安装边界来看，

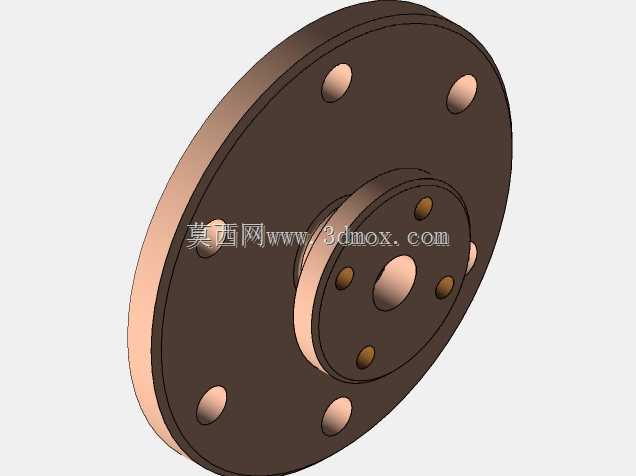

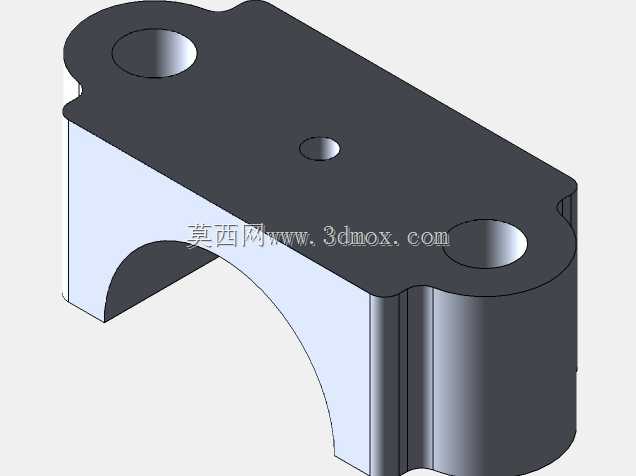

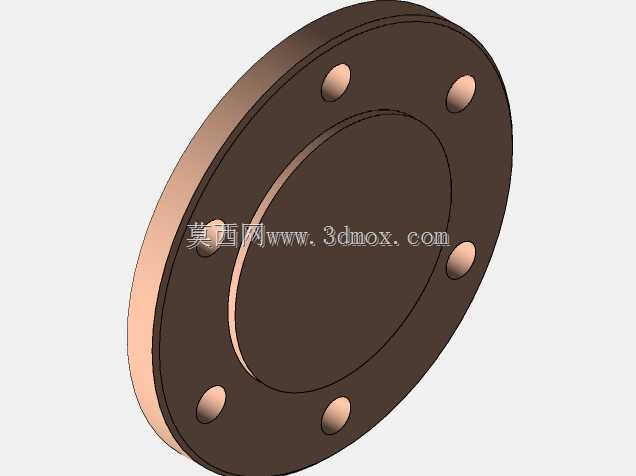

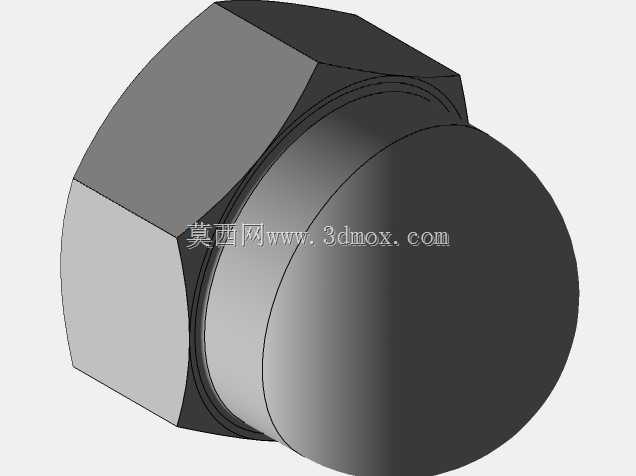

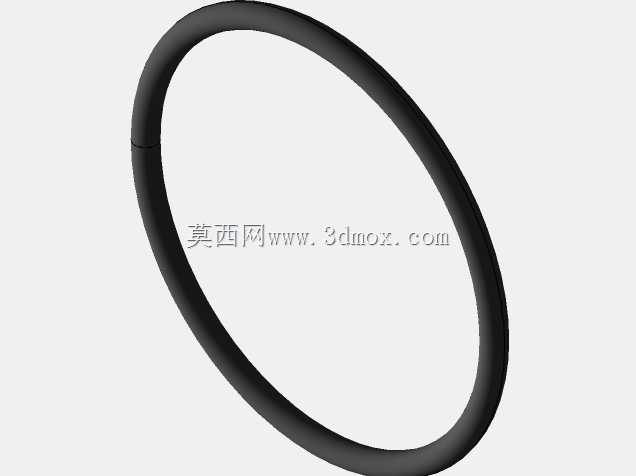

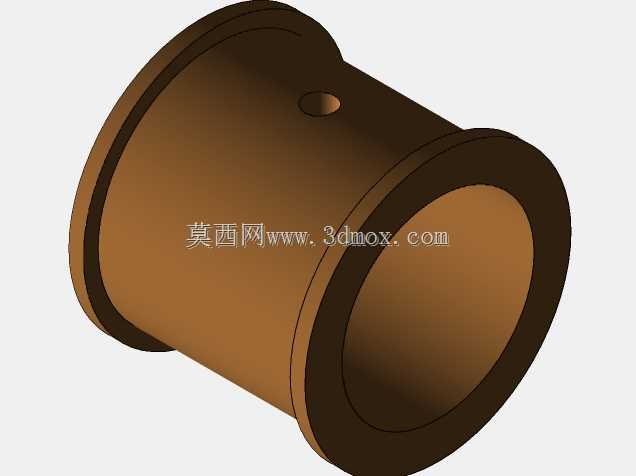

　　整机长度控制在可放置于标准实训课桌的范围内，宽度不超过课桌纵深，飞轮最高点距离基座的高度不会遮挡后排观察者的视线，基座底部的防滑垫可以避免演示过程中出现滑移，不需要额外的压紧固定。在实际教学应用中，这款结构既可以通过外接压缩空气驱动做无热源动态演示，规避蒸汽加热带来的安全风险，适合中小学科普、基础实训课堂使用；也可以加装小型蒸汽发生单元，完整演示蒸汽做功的全流程，满足高阶教学、科普展项的深度演示需求。各部件的连接都采用快拆式设计，气缸盖、连杆轴瓦、滑阀组件都可以快速拆卸，方便学习者拆解观察内部结构，理解每个零件的功能定位，装配过程也不需要专用工装，徒手即可完成大部分拆装操作，适配课堂上的分组拆装实训场景。

　　设计过程中特意弱化了工业级设备的冗余结构，保留核心动力传递逻辑的同时，放大了关键运动部件的尺寸，比如加大了飞轮直径、加粗了连杆直径，让运动轨迹更易观察，同时各运动副的间隙做了适当放大，降低加工精度要求的同时，也能避免微小杂物进入运动副导致的卡滞，降低日常维护的频次，适合高频次的教学演示场景。
