NIKKISO型SA计量泵结构设计方案

　　在化工制程、水处理药剂投加、食品饮料精准配料、医药试剂分装这类对流体输送精度有严苛要求的场景里，计量泵的选型与结构合理性直接决定了工艺稳定性，这款NIKKISO型SA计量泵的结构设计，完全围绕定量输送的核心需求展开，没有冗余的装饰性结构，每一处腔体、连接位的设计都服务于流量精准控制与长期运行可靠性。从实际工程应用角度看，这类计量泵常被安装在药剂投加工位、反应釜进料端、纯水制备加药管线中，需要在恒定背压下输出误差不超过±1%的稳定流量，同时要适配不同腐蚀性、粘度的流体介质，因此设计阶段首先对过流部件的腔体密封做了针对性处理，泵头与传动端的连接采用止口定位加密封件嵌装的结构，避免长期运行中出现介质渗漏或者传动端润滑油混入输送介质的问题。

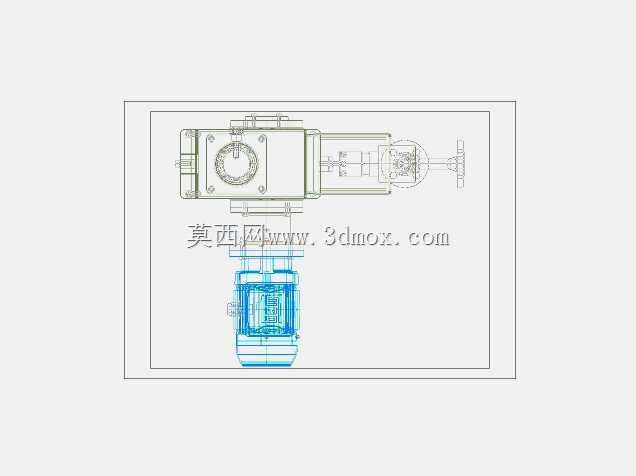

　　整体结构采用卧式布局，驱动端、减速传动段、泵头工作段沿轴向依次排布，这种布局的优势在于安装时的重心更低，运行过程中的振动幅度更小，不需要额外做高强度的减震基础，普通的钢制安装支架或者混凝土平台都能满足安装要求。安装边界上，驱动电机位于结构最下方，采用立式法兰连接的方式与传动箱体固定，这种设计能大幅缩减整机的轴向占用长度，在管线排布密集的车间工位里，能减少相邻管线、设备的干涉风险，安装时预留的侧向操作空间只需要满足日常密封件更换、行程调节的操作需求即可，不需要预留过大的检修通道。传动段内部采用曲柄连杆机构将电机的旋转运动转化为柱塞或者隔膜的往复直线运动，这部分的结构设计重点在运动副的耐磨处理，连杆与十字头的配合面采用了间隙可调的结构，长期运行出现磨损后可以通过调整垫片补偿间隙，避免流量精度因为传动间隙增大出现漂移。

　　泵头部分的设计根据输送介质的不同做了结构区分，针对腐蚀性介质的工况，过流腔采用内衬防腐材质的结构，进出口单向阀采用球式密封结构，阀球与阀座的配合面做了高精度研磨，保证每次往复行程中阀门启闭及时，不会出现回流导致的流量误差。行程调节机构集成在传动箱体的侧端，操作人员可以在设备运行状态下直接调整柱塞的往复行程长度，以此改变单行程的流体输出量，调节刻度直接对应实际输出流量，不需要额外做复杂的换算，现场调试的便捷性很高。从外形尺寸来看，整机的最大外轮廓没有突出的尖锐结构，所有连接螺栓的端部都做了沉头处理，避免安装过程中刮擦管线或者伤害操作人员，进出口的连接法兰采用标准化工管法兰尺寸，能直接和现场同压力等级的工艺管线对接，不需要额外制作转换接头。

　　在结构细节处理上，传动箱体的油位观察窗设置在箱体侧面的居中位置，日常巡检时不需要俯身就能直接观察润滑油的油位与油质状态，箱体底部设置了带磁性堵头的放油口，能吸附润滑油中携带的传动部件磨损产生的铁屑，减少运动副的磨粒磨损。泵头与传动端之间设置了隔离腔，即使泵头的密封件出现微量渗漏，输送的介质也会先进入隔离腔，不会直接渗入传动箱污染润滑油，隔离腔预留了泄漏检测接口，可以外接泄漏传感器实现密封失效的提前预警，避免突发泄漏导致的工艺中断。这款计量泵的结构设计完全贴合工业现场的实际使用需求，没有为了压缩成本简化关键的密封、调节结构，也没有过度设计增加不必要的制造成本，不管是做新设备选型参考，还是做同类型计量泵的国产化结构改进，都能提供非常具象的结构参考，建模过程中对各个运动部件的配合间隙、安装定位基准都做了还原，能直接用于装配干涉校验、运动仿真验证，也可以作为管线综合排布时的设备占位模型使用，帮助设计人员提前预判安装空间是否充足，避免现场施工时出现设备与管线、土建结构的碰撞问题。
