手动法兰式直通球阀结构设计

　　在工业流体输送管路系统中，手动法兰球阀是应用覆盖范围极广的截断类元件，从市政给排水管网、化工介质输送管线、暖通空调循环水系统到普通工业设备的流体支路，都能见到这类阀门的身影。它的核心作用是通过操作手柄带动阀芯旋转，实现管路通路的全开或者全关，相比闸阀、截止阀，它的开关行程更短，操作力矩更小，密封性能更稳定，在需要频繁通断操作的管路上优势十分明显。

　　这款球阀采用法兰连接形式，适配公称压力150磅级的管路系统，对应的公称通径为6英寸，也就是DN150规格，这类规格的阀门常应用在中低压的大流量输送场景，比如厂区循环水总管、中型换热设备的进出口管路、污水处理单元的主通路等。阀体采用分体式螺栓紧固结构，左右两个阀体通过周向均匀布置的螺栓锁紧，中间夹持阀芯与密封件，这种结构的好处是后期检修维护时不需要把整个阀门从管路上完全切割或者拆卸下来，只需要松开连接螺栓就能取出阀芯、更换密封垫，大幅降低现场运维的工作量。

　　从结构设计逻辑来看，这款球阀采用浮动式阀芯结构，带通孔的球形阀芯被两侧的阀座密封件夹持，当阀门处于关闭状态时，介质压力会将阀芯推向出口侧的阀座，保证密封面的贴合压力，实现可靠密封，这种结构在中低压工况下密封表现优异，结构复杂度低，加工成本可控。操作手柄采用加长杆式设计，相比普通短手柄，它的力臂更长，操作人员在开关阀门时需要施加的力更小，即使是公称通径较大的规格，也不需要借助加力杆就能完成开关操作，手柄与阀杆的连接采用扁方配合加定位销的结构，避免长期操作后出现手柄打滑、开关位置错位的问题。阀杆处采用多层填料密封结构，能有效避免介质从阀杆与阀体的配合间隙处泄漏，符合常规工业管路的密封要求。

　　从安装边界来看，这款阀门的法兰连接尺寸符合对应压力等级的通用标准，两端法兰的螺栓孔数量、孔径、孔中心距都遵循统一规范，现场安装时不需要额外加工适配法兰，只要匹配对应通径和压力等级的管路法兰，加上密封垫片后穿入螺栓紧固即可完成安装。阀门的整体长度也就是结构长度符合常规法兰球阀的尺寸系列，在管路设计时不需要预留额外的安装空间，阀体顶部的阀杆伸出高度、手柄的转动半径都经过合理规划，安装后手柄转动90度即可完成全开全关操作，不会和周边的管路、支架产生运动干涉。需要注意的是，这类手动球阀仅适用于全开全关的工况，不建议用来做节流调节，如果长期在半开半关状态下工作，高速流动的介质会冲蚀阀芯密封面，导致密封性能快速下降，缩短阀门的使用寿命。

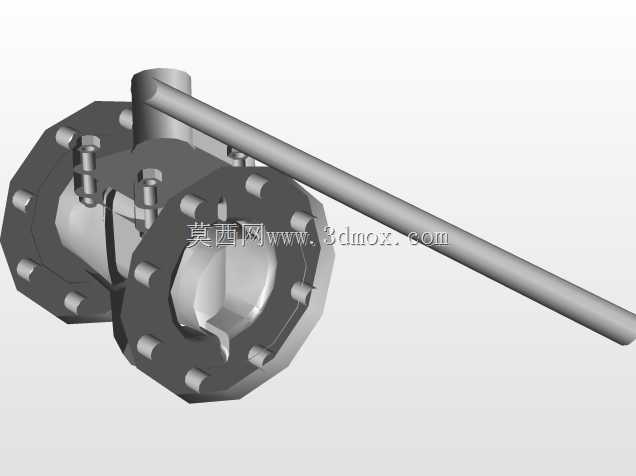

　　在建模细节上，整个模型完整还原了阀门的所有结构细节，包括阀体的外形轮廓、周向布置的连接螺栓与螺母、法兰端面上的密封水线、阀杆与手柄的连接结构、阀芯的通孔形态，所有配合部位的尺寸都按照实际工程公差做了合理预留，能够直接用于管路系统的装配干涉检查、运维模拟演示，也可以作为同类型阀门设计的参考原型，帮助设计人员快速完成同系列不同通径规格阀门的变型设计。
