模数2毫米40齿与20齿啮合齿轮组

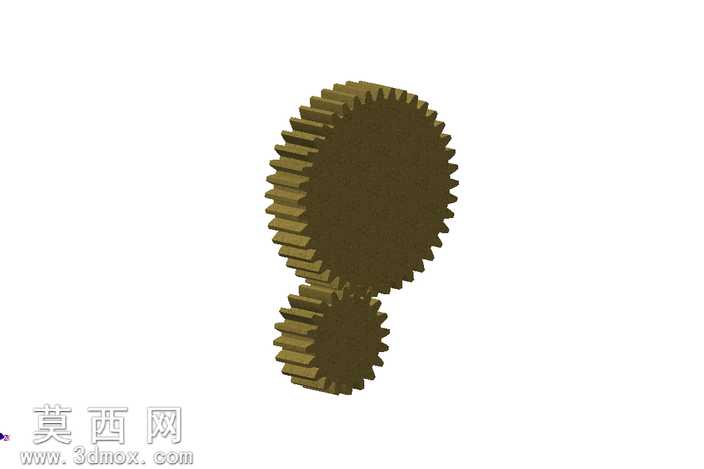

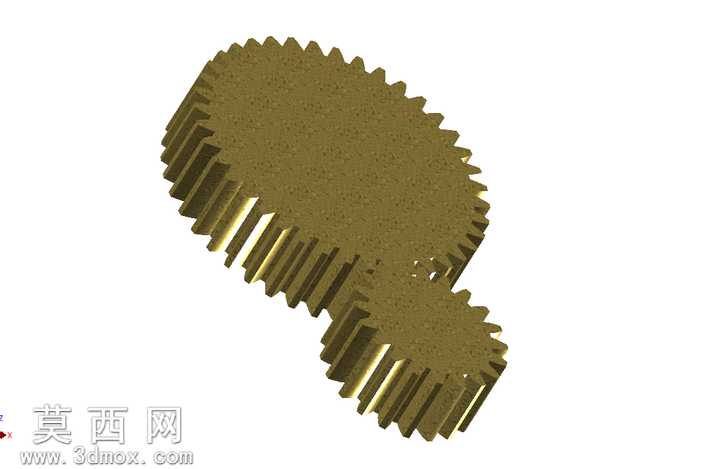

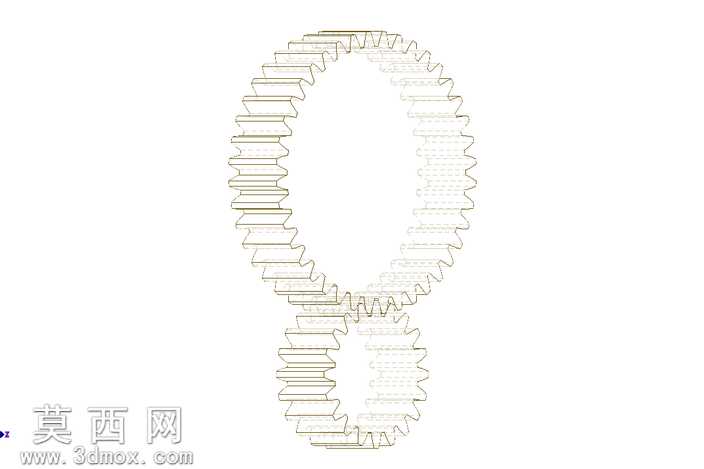

本作品为模数2毫米的双联啮合圆柱齿轮组，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循直齿圆柱齿轮的齿廓成型原理，以渐开线作为齿面轮廓基准，通过参数化公式驱动齿形生成，确保齿距、齿厚、齿顶高、齿根高的参数完全符合标准圆柱齿轮的设计规范，保证两个齿轮能够实现精准无侧隙啮合。建模时首先完成单个齿轮的基体结构搭建，分别绘制齿数40与齿数20的两个齿轮的齿坯轮廓，通过拉伸特征生成齿轮的基体实体，再通过扫描切除或者阵列切除的方式完成单个齿槽的成型，之后通过圆周阵列特征完成全部轮齿的排布，过程中对齿根过渡圆角进行了精细化处理，避免应力集中问题的出现，提升齿轮结构的力学合理性。材质设置上采用了金属黄铜材质进行渲染表现，调整材质的金属度、粗糙度与反射参数，还原金属齿轮的真实质感，同时添加了细微的表面磨砂纹理，模拟实际机加工后的金属表面效果，渲染时采用柔和的侧方打光方案，突出轮齿的立体结构与啮合部位的细节，让两个齿轮的啮合关系能够清晰直观地展现。结构设计上两个齿轮的中心距经过精准计算，完全匹配模数2、齿数40与20的齿轮传动中心距要求，轮齿的啮合位置对齐精准，不存在错位或者干涉的问题，齿轮的轮毂部分做了等厚度的平直设计，结构简洁规整，既符合常规传动齿轮的结构形式，也便于后续的装配与工程图导出。整个建模过程注重参数的可调整性，齿数以参数变量的形式进行定义，后续如果需要调整齿数或者模数，只需要修改对应参数即可快速生成新的齿轮模型，具备较好的设计复用性，模型的细节处理到位，齿面的曲面连续顺滑，没有破面或者重叠的几何问题，能够直接用于装配验证、运动仿真或者3D打印加工使用，完整还原了标准直齿圆柱齿轮传动副的结构特征。
