模数2mm双联变速传动齿轮结构

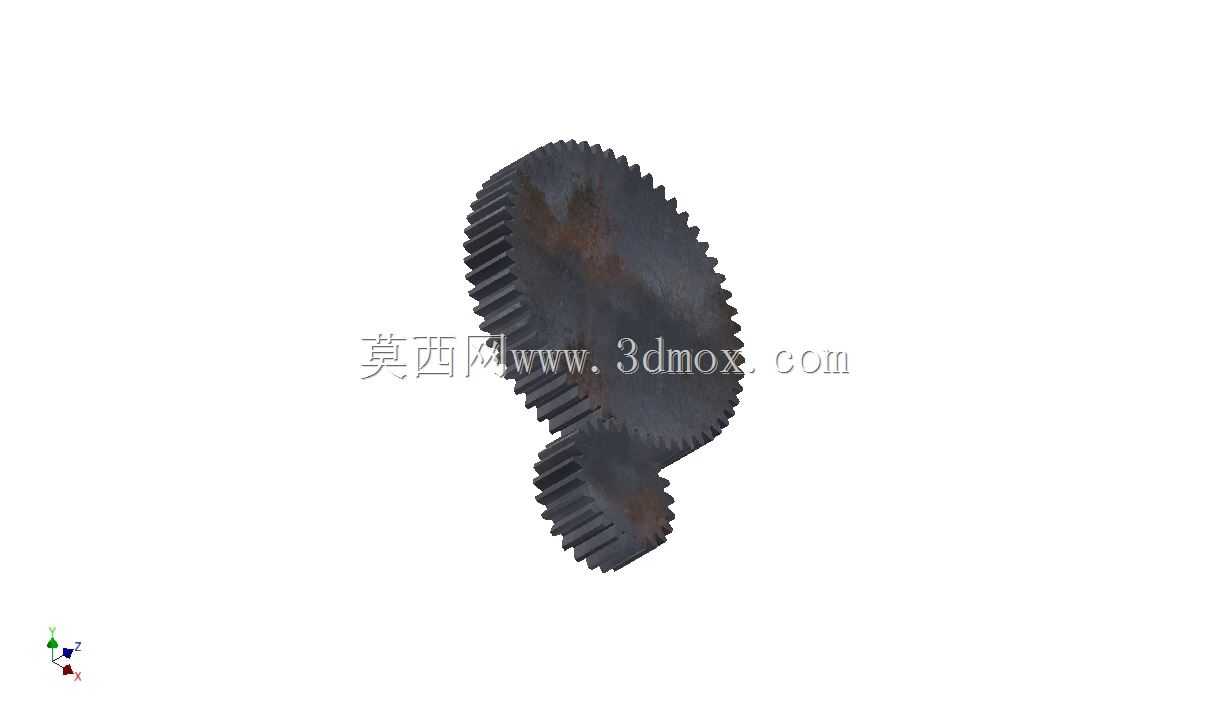

　　做传动结构设计的同行大多碰到过小空间内需要实现两级固定速比传动的场景，这组双联齿轮就是针对这类紧凑安装位开发的传动构件，两个不同齿数的齿轮与中间轮毂做成一体式结构，省去了分体齿轮装配时的同轴度校准工序，也避免了键连接长期受交变载荷出现的键槽磨损、齿轮松脱问题，在小型输送线的动力头、台式钻床的进给变速组、小型包装设备的拉膜传动机构里都能见到这类结构的应用。

　　从实际使用的工况来看，这类双联齿轮大多用在传动链的中低速段，输入端连接小扭矩的动力输出轴，通过两个齿圈的齿数差实现固定速比的减速或者增速，不需要额外搭配换挡结构就能获得稳定的传动比，相比分体装配的齿轮组，整体轴向尺寸能压缩30%左右，很适合安装空间局促、不允许设置过多支撑轴承的设备内部。设计这组齿轮的时候，首先要确认的是两个齿圈的同轴度公差，因为是一体式结构，一次装夹完成两个齿圈的齿形加工是保证传动平稳性的核心，要是两个齿圈的同轴度超差，装配后啮合时会出现周期性的冲击噪音，长期运转还会加速齿面的点蚀磨损。

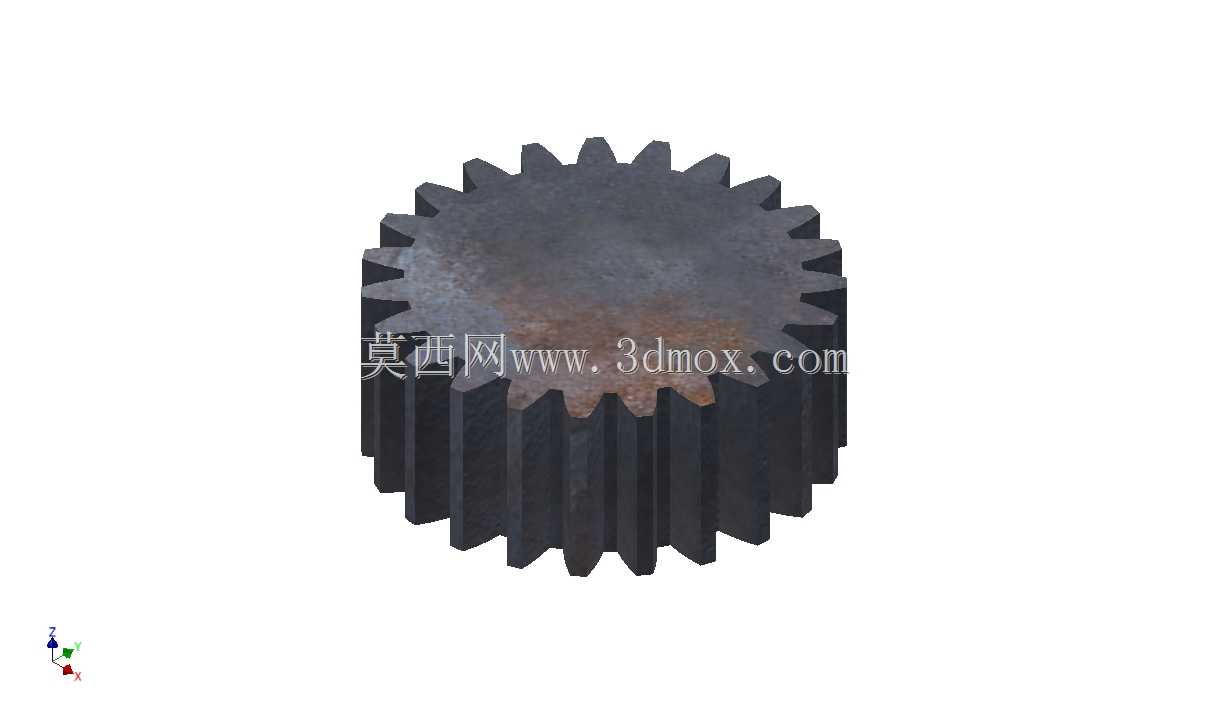

　　齿形部分采用的是标准渐开线直齿设计，模数设定为2mm，这个模数规格兼顾了中小扭矩下的齿根强度和加工便利性，采用常规的滚齿工艺就能完成加工，不需要定制特殊刀具，量产时的加工成本可控。两个齿圈的齿数差是根据目标传动比确定的，大齿圈负责和输入端的小齿轮啮合，小齿圈负责和下一级的大齿轮啮合，齿宽的设定参考了同模数通用齿轮的取值范围，既保证足够的啮合接触面积，又不会因为齿宽过大导致载荷沿齿向分布不均。轮毂部分的内孔是安装基准，设计时要根据配套轴的公差选择合适的配合精度，一般过渡配合就能满足使用需求，要是存在正反转频繁切换的工况，可以在轮毂上加工顶丝孔或者键槽，进一步限制齿轮和轴的相对转动，避免出现滚键问题。

　　安装边界上，这组双联齿轮的轴向定位依靠轴肩和孔用挡圈实现，所以在设计配套轴系的时候，要预留出挡圈的安装槽位，两个齿圈的径向尺寸要提前和箱体内部的避让空间做干涉检查，尤其是大齿圈的齿顶圆位置，要和箱体内壁、周边的其他传动构件留出至少1.5倍模数的安全间隙，避免运转过程中出现擦碰。齿端都做了小倒角处理，一方面是去除加工后的锐边毛刺，避免装配时划伤操作人员，另一方面也能在齿轮啮合入齿的时候起到导向作用，减少入齿冲击。

　　从实际选型适配的角度来说，这类双联齿轮适合用在传动功率不超过5kW、线速度不超过6m/s的开式或者半开式传动场景，如果是闭式油浴润滑的工况，齿面粗糙度可以进一步提高，能有效降低运转噪音、延长使用寿命。要是用在有粉尘的生产环境里，最好在齿轮外侧加装简易的防尘护罩，避免硬质颗粒进入啮合面造成齿面的磨粒磨损。很多新手设计师在做这类结构的时候，容易忽略两个齿圈之间的退刀槽尺寸，退刀槽宽度留的太小，滚齿加工的时候刀具会碰到相邻的齿圈，直接导致零件报废，所以设计阶段就要根据选用的滚刀厚度预留足够的退刀空间，同时退刀槽的直径要小于齿根圆直径，避免影响轮齿的有效啮合长度。另外，齿轮的毛坯如果采用锻造工艺，要提前做正火处理，消除内部应力，避免加工完成后出现变形，导致齿形精度超差；如果是采用圆钢直接车削加工，要注意材料的纤维方向，尽量让轮齿的受力方向和材料纤维方向一致，提升齿根的抗弯曲强度。

　　在装配调试的时候，要先检查两个啮合副的侧隙是否在合理范围内，侧隙太小容易出现卡滞、运转发热的问题，侧隙太大则会导致反向传动空程过大，影响传动精度。可以通过压铅法或者百分表打表的方式测量侧隙，根据测量结果微调齿轮的轴向位置或者中心距，直到侧隙符合设计要求。日常维护的时候，定期清理齿面附着的杂物，根据润滑周期补充润滑脂，就能保证这类齿轮长期稳定运转，相比带传动、链传动，齿轮传动的传动比更准确，传动效率更高，在需要精准同步的传动场景里，这类双联固定速比齿轮的可靠性远高于其他可调速的传动结构。
