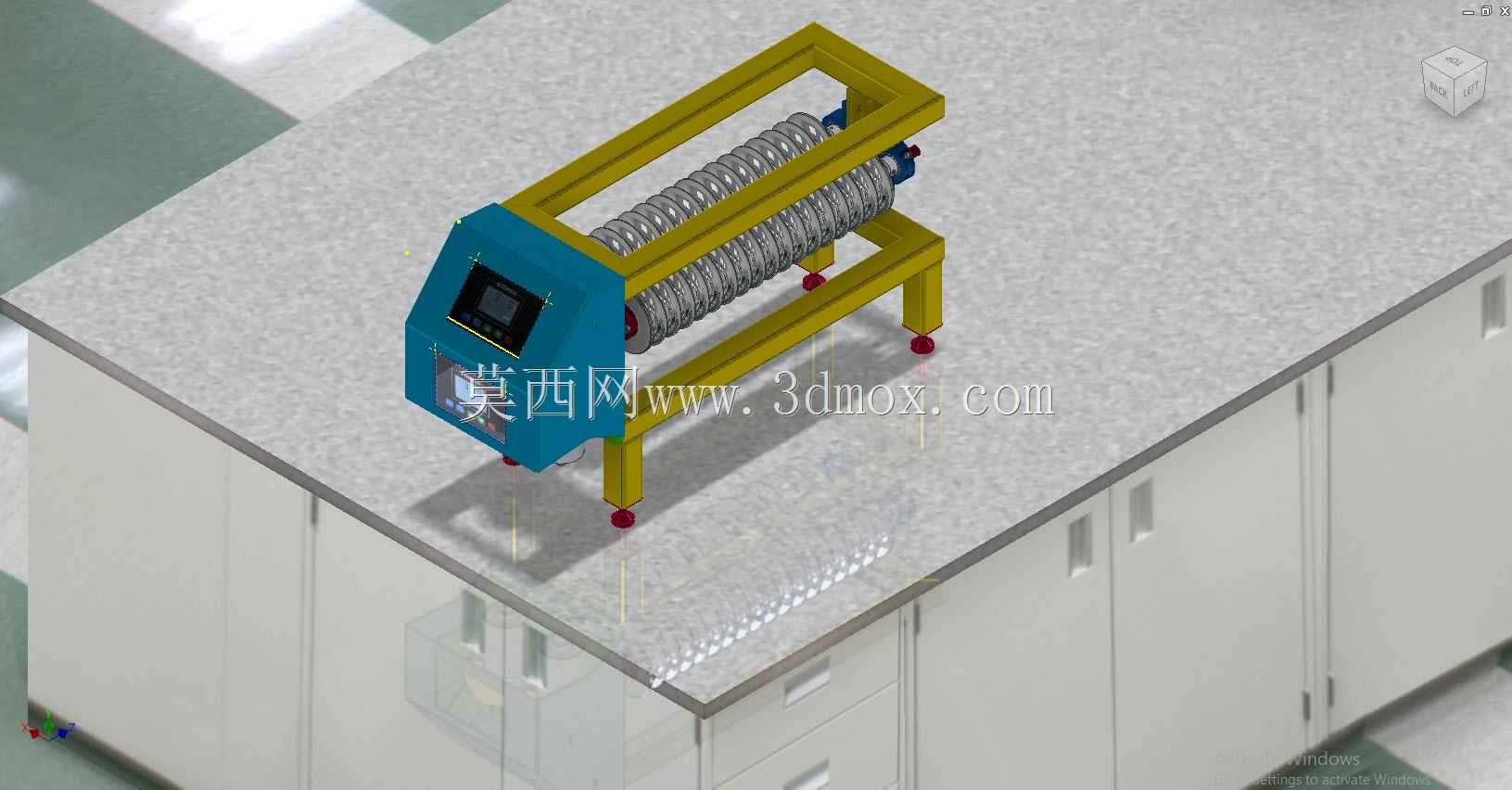

食品加工用饼干球成型生产设备结构

　　在休闲膨化食品生产车间的预处理工段，这类饼干球制造设备承担着将混合均匀的粉团原料加工成规格统一球形坯料的核心工序，衔接前端的和面醒发单元与后端的烘烤、调味生产线，是保障饼干球成品圆整度、单颗重量一致性的关键硬件。从实际产线布局来看，该设备通常布置在和面机出料口侧方，进料端对接粉团输送绞龙的出料口，出料端则衔接网带式输送机，将成型后的球坯匀速送入烘烤炉的进料端，整体安装需要预留两侧的维护操作空间，便于日常清理残留粉料、更换易损的成型模腔配件。设备的核心功能围绕粉团的定量分割、滚圆成型两个核心动作设计，进料段采用变螺距输送绞龙将连续投入的粉团匀速推送至定量切分工位，切分机构采用可调行程的往复式切刀，可根据目标球坯的重量调整单次切下的粉团体积，切分后的小块粉团落入下方的滚圆盘组内，滚圆盘表面做了防滑纹理处理，通过三组不同转速的圆盘相对转动，带动粉团块在盘内做无规则滚动，逐渐搓成表面光滑、无明显接缝的球形坯料，整个成型过程不会破坏粉团内部的面筋结构，保障后续烘烤后成品的酥脆口感。

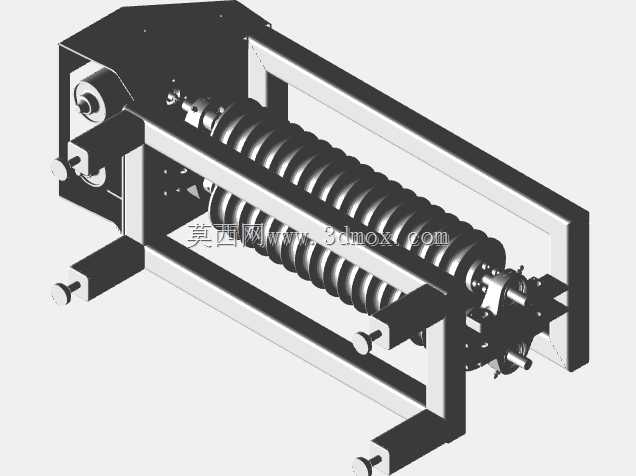

　　从结构设计思路来看，整机采用食品级304不锈钢作为接触物料部位的主材，非接触部位采用喷砂处理的碳钢机架，所有拼接焊缝都做了圆弧过渡打磨处理，不存在卫生死角，满足食品加工设备的清洁要求；传动系统采用独立的伺服电机分别驱动输送绞龙、切分机构、滚圆盘组，各单元的转速可独立调节，适配不同配方、不同含水率的粉团加工需求，比如针对高油含量的酥性粉团，可适当降低滚圆盘的转速，避免粉团粘连在盘壁上；针对低含水率的韧性粉团，可适当提高滚圆转速，缩短成型周期。

　　设备的外形尺寸适配常规中小型食品车间的安装空间，整机长度控制在2.2米左右，宽度1.1米，高度1.5米，机架底部设置可调高度的支撑脚，可根据前后衔接设备的出料高度调整整机水平度，进料口的中心高度为1.2米，刚好匹配常规和面机的出料口高度，无需额外增设提升输送机构，减少产线的设备投入成本；设备的电气控制箱集成在机架侧方，所有操作按钮都做了防水密封处理，可适应车间内定期冲水清洁的作业环境，控制逻辑内置了过载保护功能，当进料过多导致绞龙卡滞时，设备会自动停机并触发提示，避免传动部件因过载损坏。

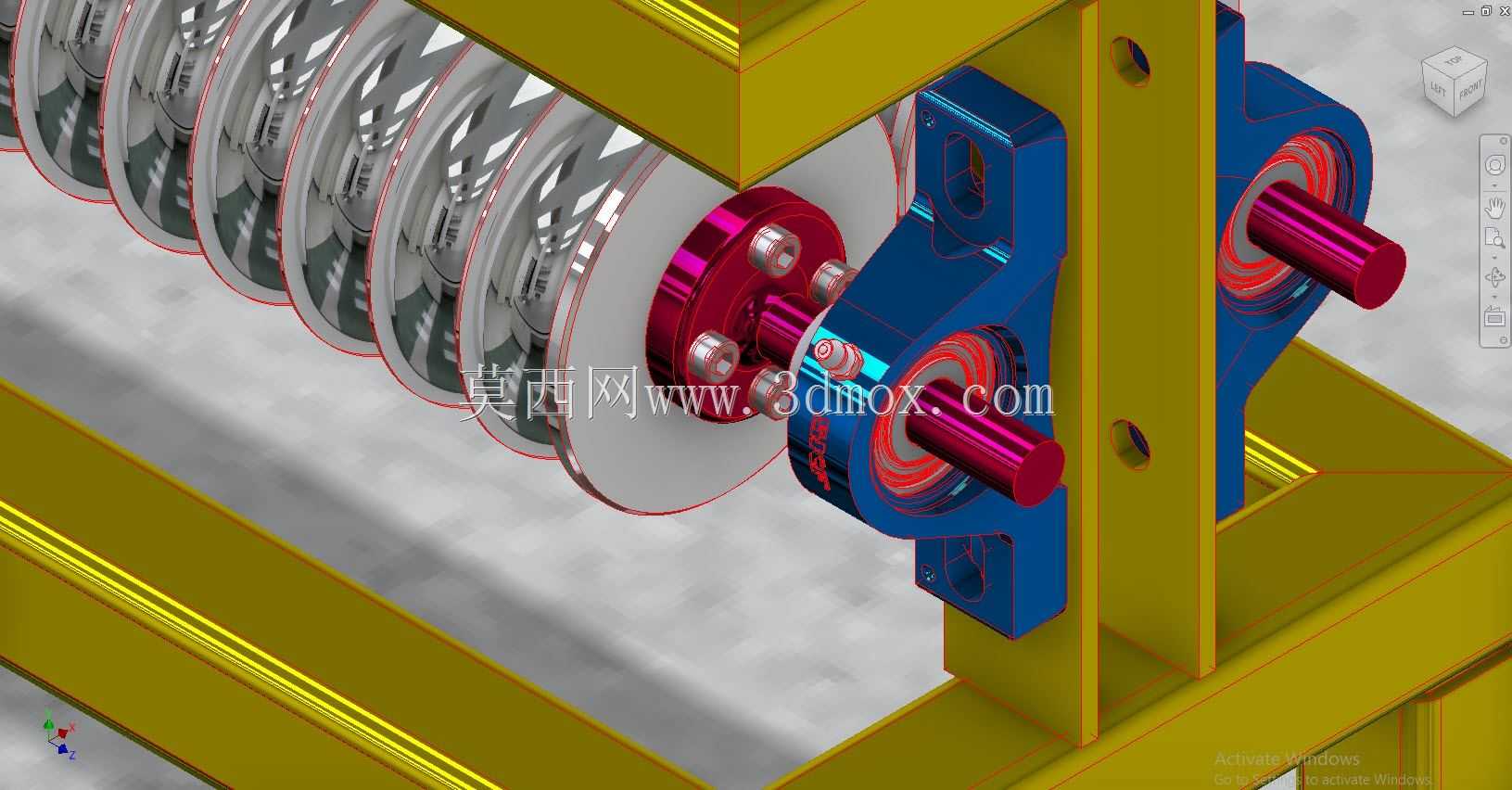

　　在实际生产应用中，该设备可适配直径10mm到30mm之间的多种规格饼干球生产，仅需更换对应规格的切刀模头、调整滚圆盘的间隙即可完成规格切换，单台设备的产能可匹配每小时200公斤到500公斤的生产线需求，相比传统的手工搓圆成型，不仅成型效率提升6倍以上，还能避免人工操作带来的微生物污染风险，保障食品生产的卫生合规性。设备的滚圆盘组采用快拆式结构设计，日常生产结束后，无需工具即可快速拆下滚圆盘进行清洗，避免残留的粉团在设备内部发酵变质，影响后续生产的产品品质；传动部位的轴承都采用带密封圈的食品级润滑轴承，润滑脂采用食品级专用润滑脂，不存在润滑油泄漏污染物料的风险。从安装边界来看，设备的后侧需要预留0.8米以上的检修空间，用于维护传动电机、接线线路，两侧预留0.5米的操作空间，方便操作人员观察成型状态、调整参数，设备的总重量约为420公斤，普通的车间水泥地面即可满足承重要求，无需做额外的地基处理，安装时仅需调整四个支撑脚的高度，保证整机处于水平状态即可投入使用，大幅降低了产线改造的安装成本。
