在精密传动、重载低速的工业场景里,这类大传动比的外环流减速装置一直是小空间大扭矩输出需求的核心解决方案,不同于常规同轴减速器的布局,这款1/500传动比的外环流结构,把减速级的排布完全贴合壳体外环做环形布置,能在有限的径向尺寸里塞下更多减速齿组,不用像多级行星减速器那样反复叠加轴向长度,对安装空间的轴向尺寸限制非常友好。

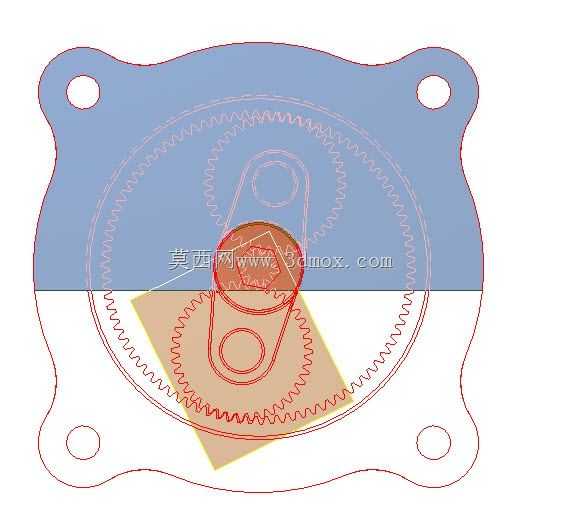

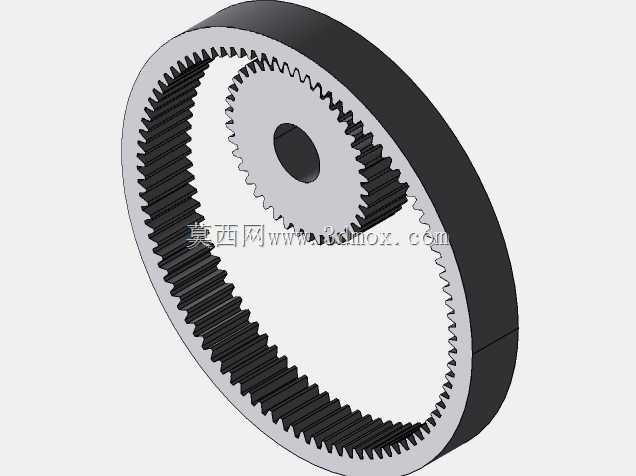

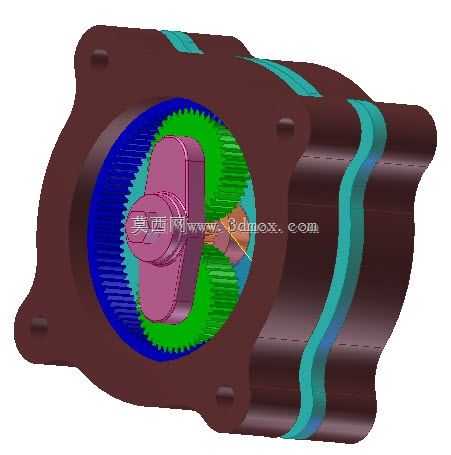

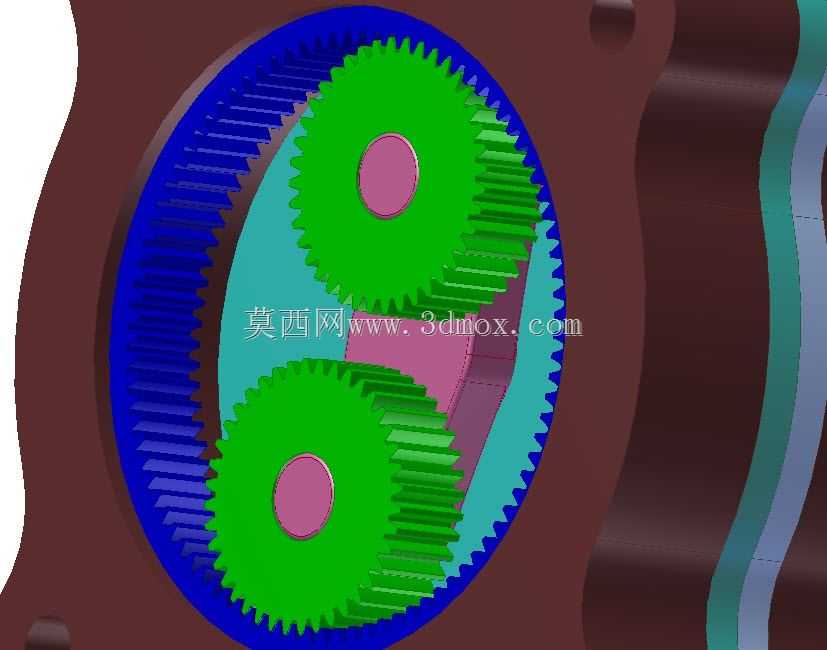

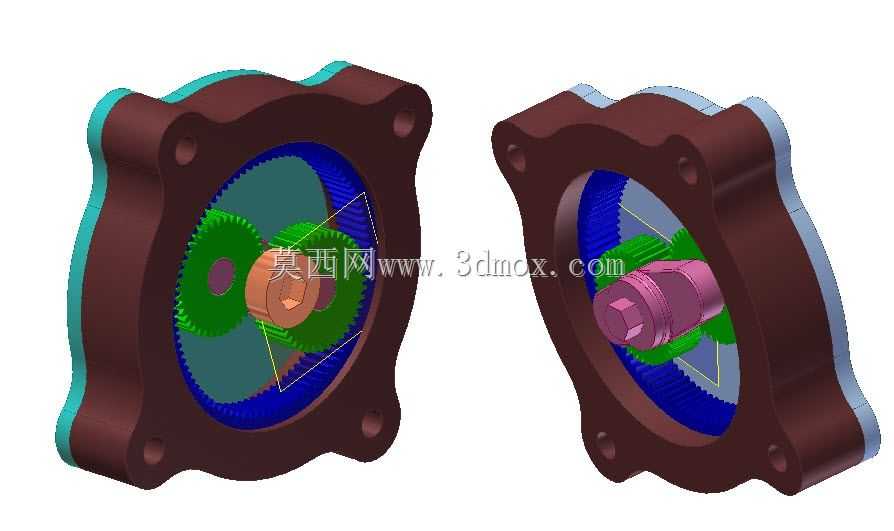

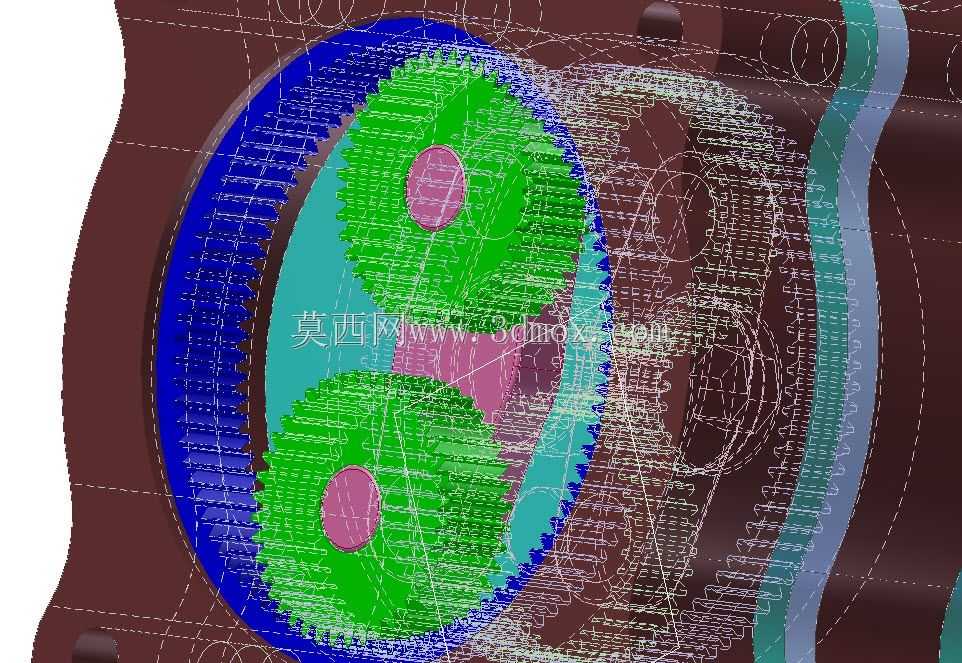

从实际使用场景来看,这类高传动比减速器常适配在太阳能追日系统的回转驱动、大型舞台设备的低速重载转台、精密输送线的分度驱动单元里,这些场景普遍要求输入端用小功率高转速电机,输出端能提供极低转速、大扭矩的动力输出,同时还要保证传动回差控制在合理区间,不能出现低速爬行的问题。这款结构的设计思路刚好贴合这类需求:把各级减速齿轮沿着壳体的环形内腔做环流排布,输入轴从端盖侧偏心接入,第一级减速就通过少齿差结构实现大速比分流,后续各级齿圈直接集成在壳体内壁上,减少了独立齿圈零件的装配累积误差,也让壳体本身成为传动受力的承载结构,不用额外做加强框架。

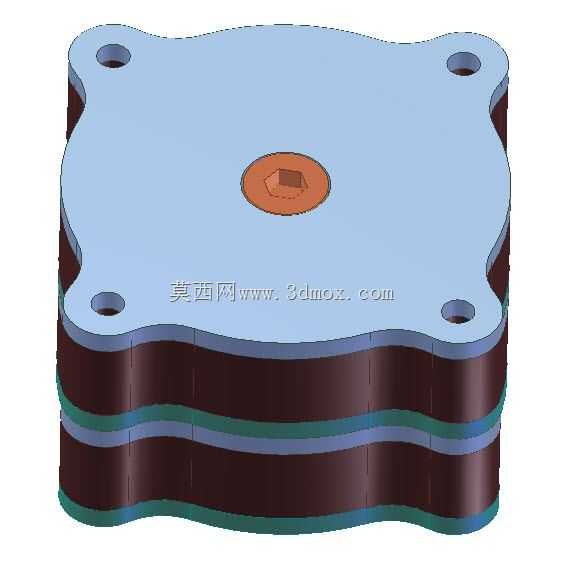

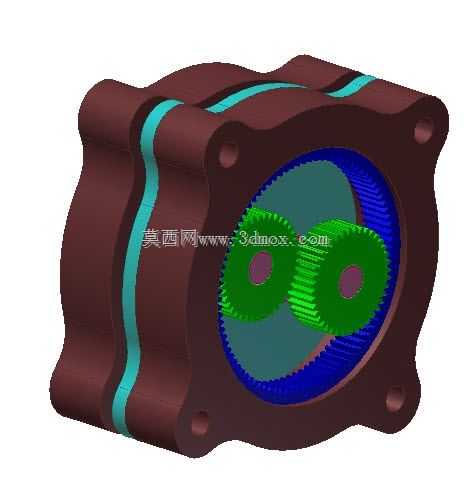

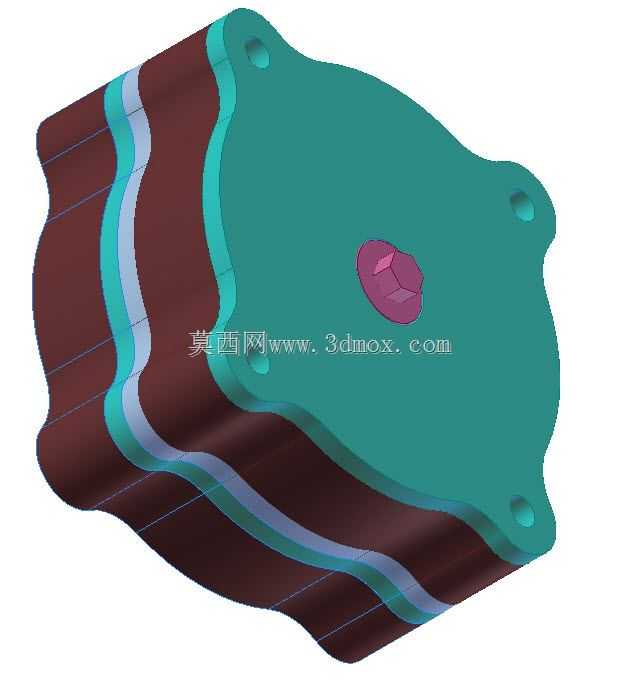

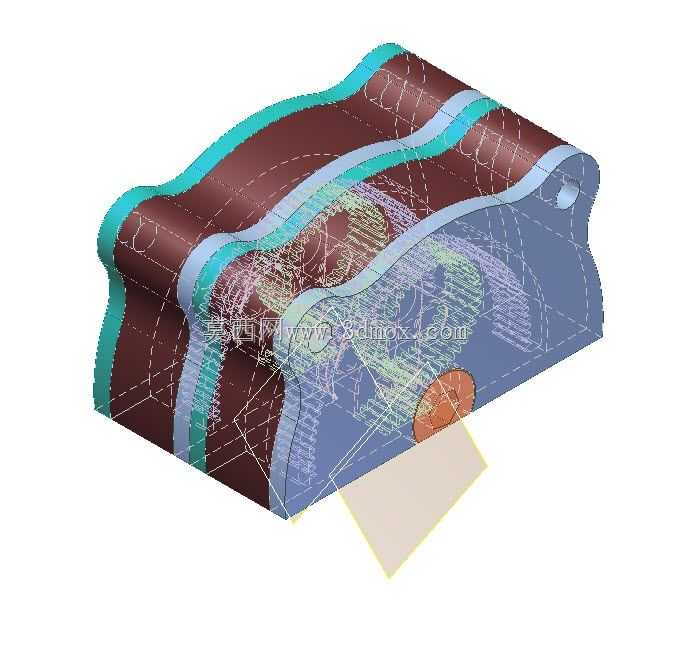

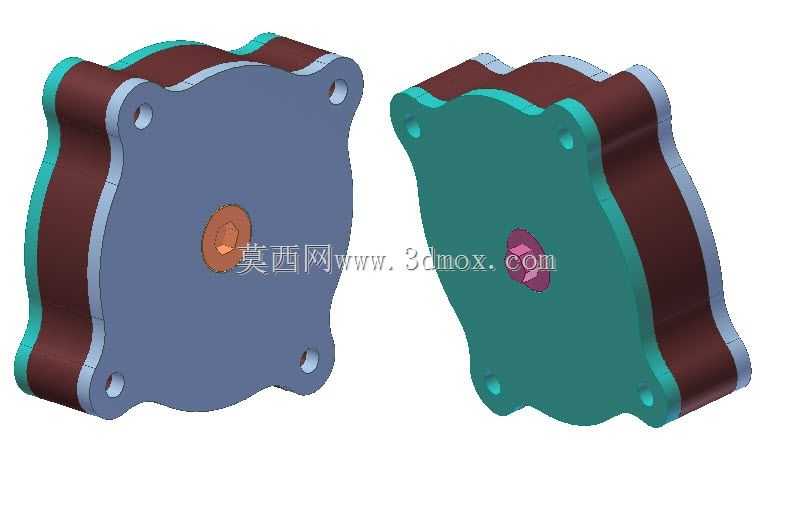

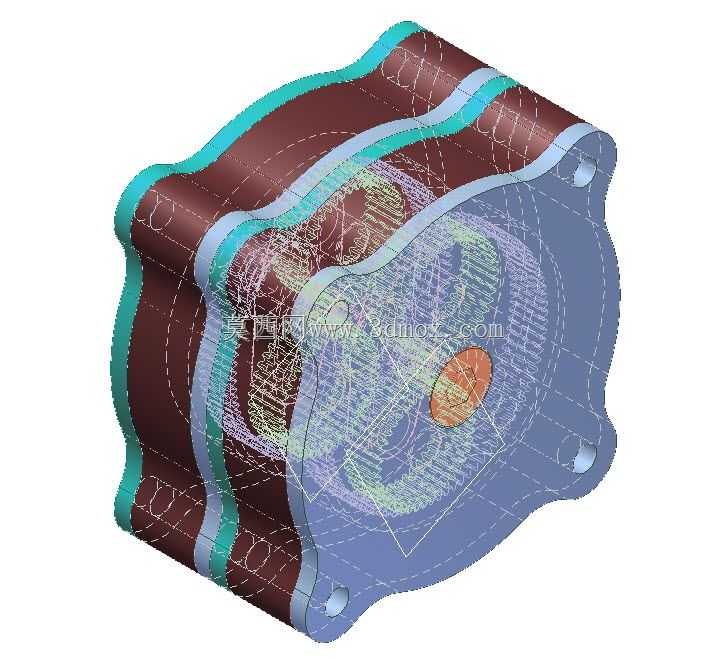

外形尺寸上,这款装置的外轮廓控制在25厘米见方的安装边界内,安装法兰的凸台沿着壳体周向均匀布置,四个安装孔的位置刚好适配常规标准回转支承的安装孔距,不用额外做转接法兰就能直接对接负载端。壳体的分箱面采用三层环形密封槽结构,沿着外环的波浪形轮廓做贴合密封,相比平直分箱面,这种波浪形的贴合面能增加密封路径长度,在户外多尘、潮湿的使用场景下,能有效阻挡外界杂质进入内腔,也能避免润滑脂在长期运转后从分箱面渗漏。端盖侧采用透明可视的设计,不是为了外观展示,而是方便运维人员在日常巡检时直接观察内部齿轮的啮合状态、润滑脂的存量和颜色变化,不用拆开端盖就能判断内部运转是否正常,大幅降低运维的拆装工作量。

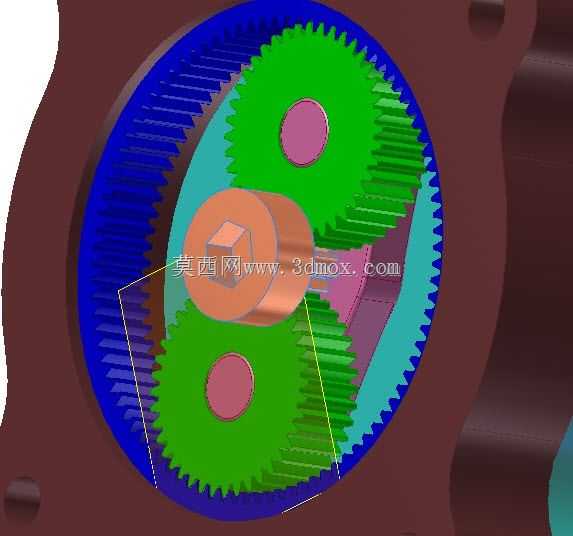

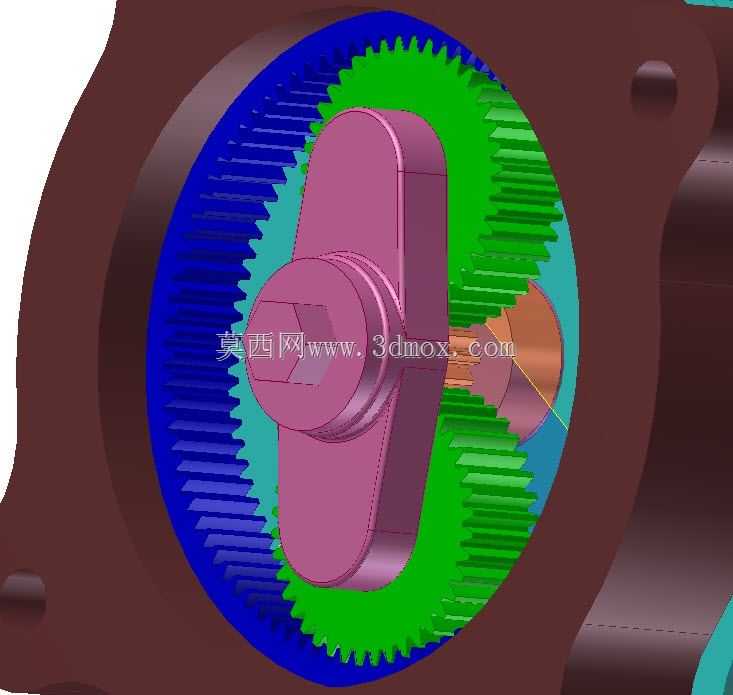

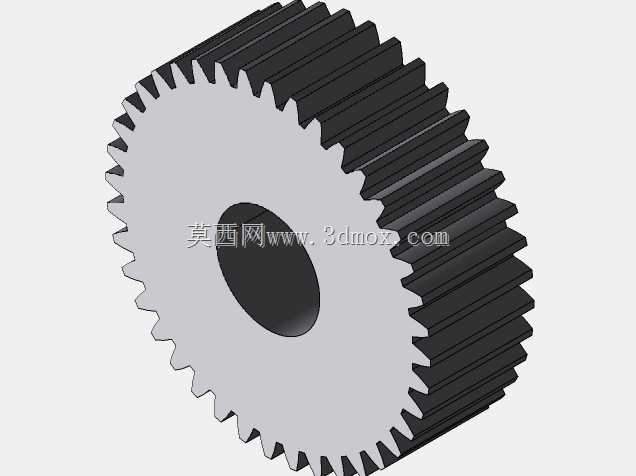

从结构设计的细节来看,内部的各级传动齿轮都做了等强度修形,因为大传动比结构里,末级齿轮承受的扭矩是输入端的数百倍,齿根的应力集中很容易导致断齿故障,设计时特意把末级齿圈的齿根圆角做了加大处理,齿轮材料选用渗碳淬火合金钢,齿面硬度控制在HRC58-62,既保证齿面的耐磨性能,也让齿芯有足够的韧性承受冲击载荷。输入端的轴承采用成对安装的角接触球轴承,能同时承受径向力和输入端偏心结构带来的轴向分力,避免高速输入时出现轴系窜动。壳体本身采用铸造成型后做时效处理,消除铸造内应力,再对安装止口、轴承孔做一次装夹精加工,保证各轴系的同轴度公差控制在0.02毫米以内,避免装配后出现齿轮偏载、运转噪音过大的问题。
安装边界方面,这款减速器的输出端采用中空法兰结构,动力线、信号线可以从中空腔穿过,适配需要走管线的回转设备,比如监控云台、自动化转台这类需要在回转中心布置线缆的场景,不用额外加装拖链就能实现360度连续回转,不会出现线缆缠绕的问题。壳体上预留的两个注油孔分别布置在壳体的最高位和最低位,高位注油、低位排油,日常更换润滑脂时不用翻转设备,操作非常方便。外环的散热筋沿着壳体轮廓做波浪形布置,相比平直散热筋,这种结构的散热面积提升了近30%,在长期连续运转的工况下,能把内腔的温升控制在40摄氏度以内,避免润滑脂因为高温过早失效,延长设备的维护周期。
在选型适配时,需要注意这款减速器的输入转速上限不能超过1500转每分钟,因为大传动比结构的输入端齿轮线速度较高,过高的输入转速会导致齿轮啮合的噪音急剧上升,也会加速轴承的磨损。输出端的额定扭矩能达到1200牛米,瞬时峰值扭矩可以承受1800牛米的冲击载荷,完全能满足常规重载低速回转场景的使用需求。相比同传动比的谐波减速器,这种外环流的齿轮结构抗冲击能力更强,不会因为瞬时过载出现柔轮断裂的问题,在有频繁启停、冲击载荷的工况下使用寿命更长;而相比常规的多级圆柱齿轮减速器,它的体积能缩小60%以上,重量也更轻,对安装空间紧张的设备来说适配性更强。
