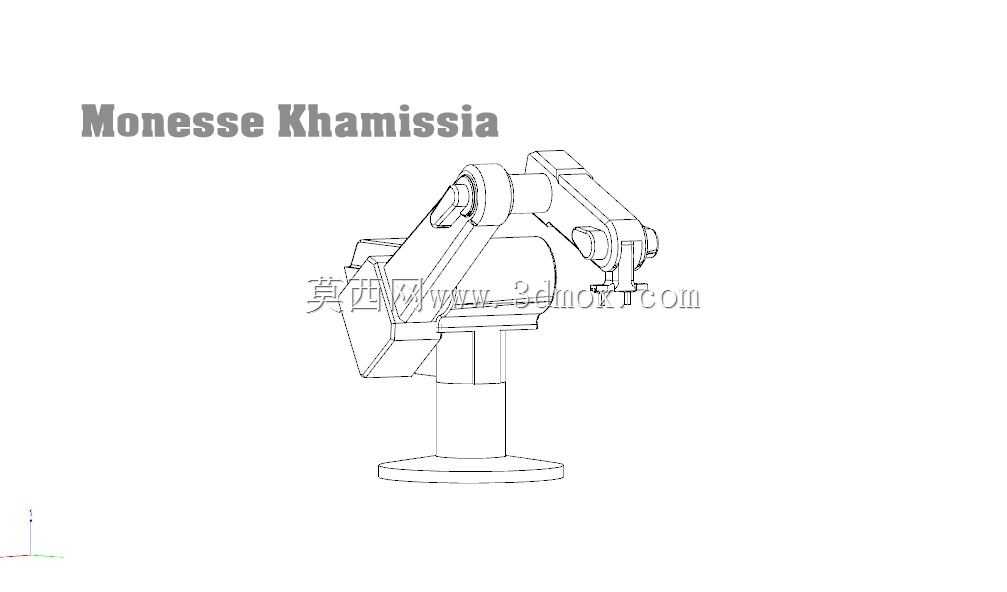

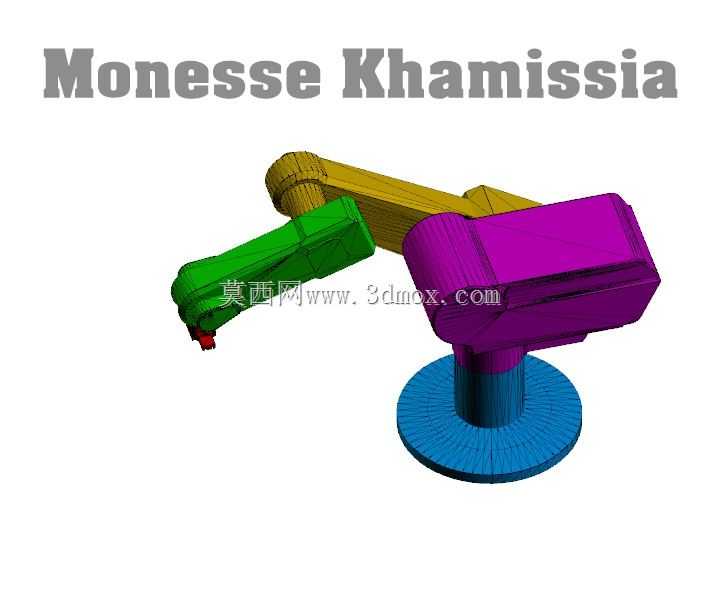

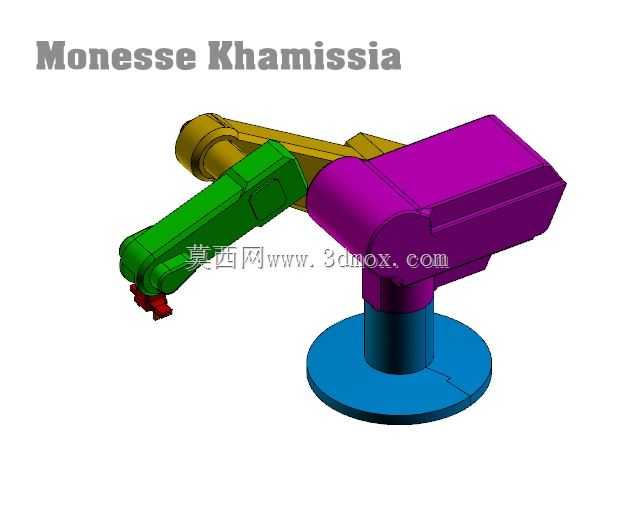

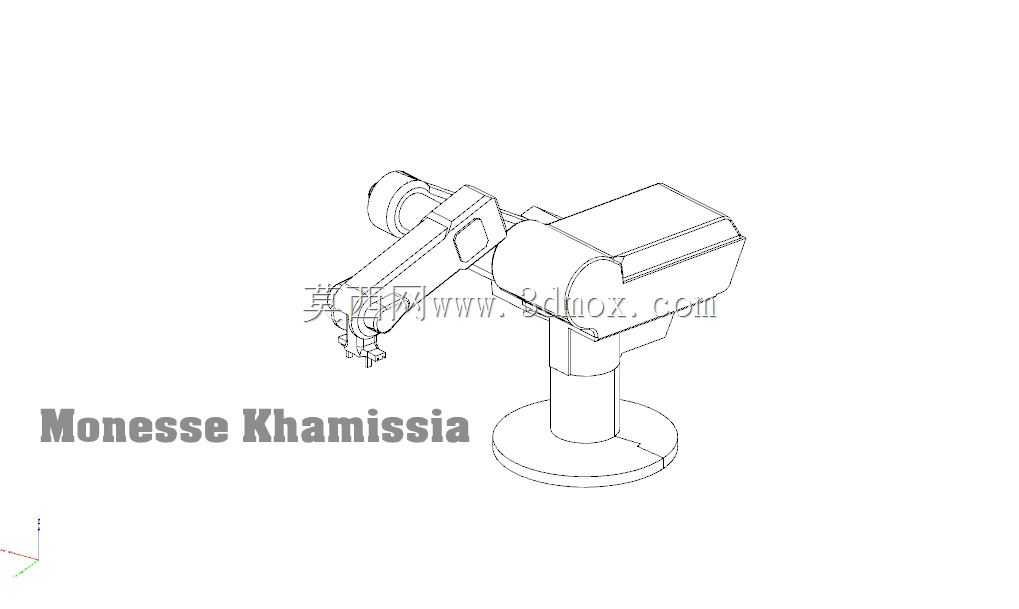

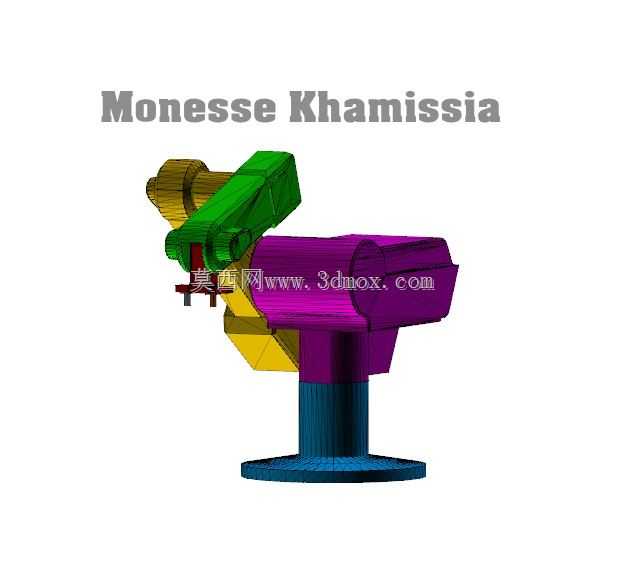

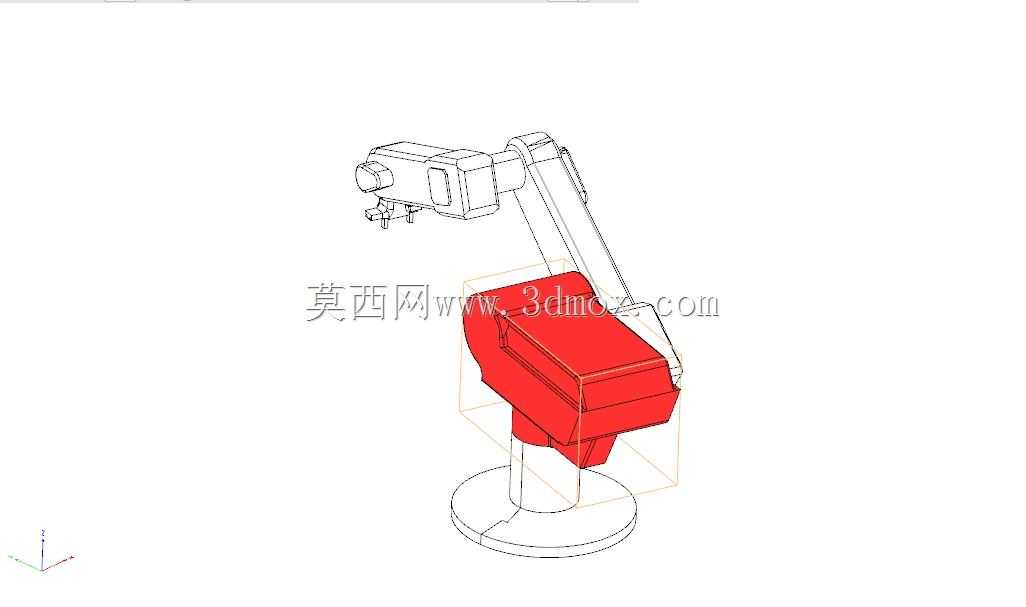

这款多关节机械臂的结构设计,核心围绕教学实训场景与轻载工业搬运作业的双重需求展开,从关节布局到安装边界的设定,都贴合一线实验室与小型产线的实际使用条件。底座采用圆形法兰安装结构,安装孔位沿圆周均匀分布,可直接固定在实训台台面或者轻型设备支架上,底座内部预留了伺服电机与谐波减速器的安装腔体,走线槽从底座中心贯穿至各关节臂段,避免线缆在关节回转过程中出现拉扯、磨损问题,第一关节的回转范围覆盖正负170度,可满足周边环形作业区域的覆盖需求,不会出现作业死角。大臂与小臂的结构采用薄壁加筋的设计思路,在保证整体结构刚性的前提下尽可能降低臂段自重,减少关节驱动端的负载余量浪费,大臂的俯仰角度范围设置为负45度到正90度,
小臂的俯仰角度范围设置为负60度到正85度,配合末端腕部的三个回转自由度,整体作业半径可覆盖从底座安装面上方200毫米到臂展最大距离处的空间范围,末端执行器的安装法兰采用标准接口尺寸,可快速更换夹爪、吸盘、焊枪头等不同作业工具,适配不同的实训科目或者轻载作业需求。从实际应用场景来看,这类机械臂既可以在职业院校的工业机器人实训课堂上,作为示教编程、坐标校准、轨迹规划的实操载体,让学员直观理解多关节机器人的运动学原理,也可以在小型电子制造产线上完成元器件分拣、电路板搬运、小型工件装配等轻载作业任务,其重复定位精度可满足0.1毫米级的作业要求,足够覆盖大部分轻载精密装配的需求。设计过程中对各关节的运动干涉做了完整的校核,
在极限角度位置设置了机械硬限位与软限位的双重保护结构,避免误操作导致臂段碰撞损坏,各关节的密封结构采用迷宫式设计,可阻挡实训场景下的粉尘、少量切削液进入关节内部,降低日常维护的频次。臂段的外部轮廓做了圆弧过渡处理,没有尖锐的棱角凸起,既可以避免实训过程中剐蹭操作人员,也能减少设备运行过程中的风阻与积灰面积。末端腕部的走线采用内部中空结构,末端执行器的气管、线缆可从腕部中心穿过,不会在腕部回转过程中出现线缆缠绕的问题,适配不同类型末端执行器的接线接气需求。安装边界方面,底座安装面的平面度要求控制在0.2毫米以内,安装时需保证底座与安装支架的连接螺栓扭矩达到设计值,避免机械臂高速运动过程中出现晃动,影响定位精度。
整体结构的重心在全作业行程范围内始终落在底座安装面的支撑区域内,无需额外增加配重块即可保证设备运行的稳定性,适合在空间有限的实训台或者小型产线工位上部署,不需要预留过大的周边安全空间,配合安全光栅或者区域传感器即可完成安全防护部署。
