红外制导近程防空导弹结构设计

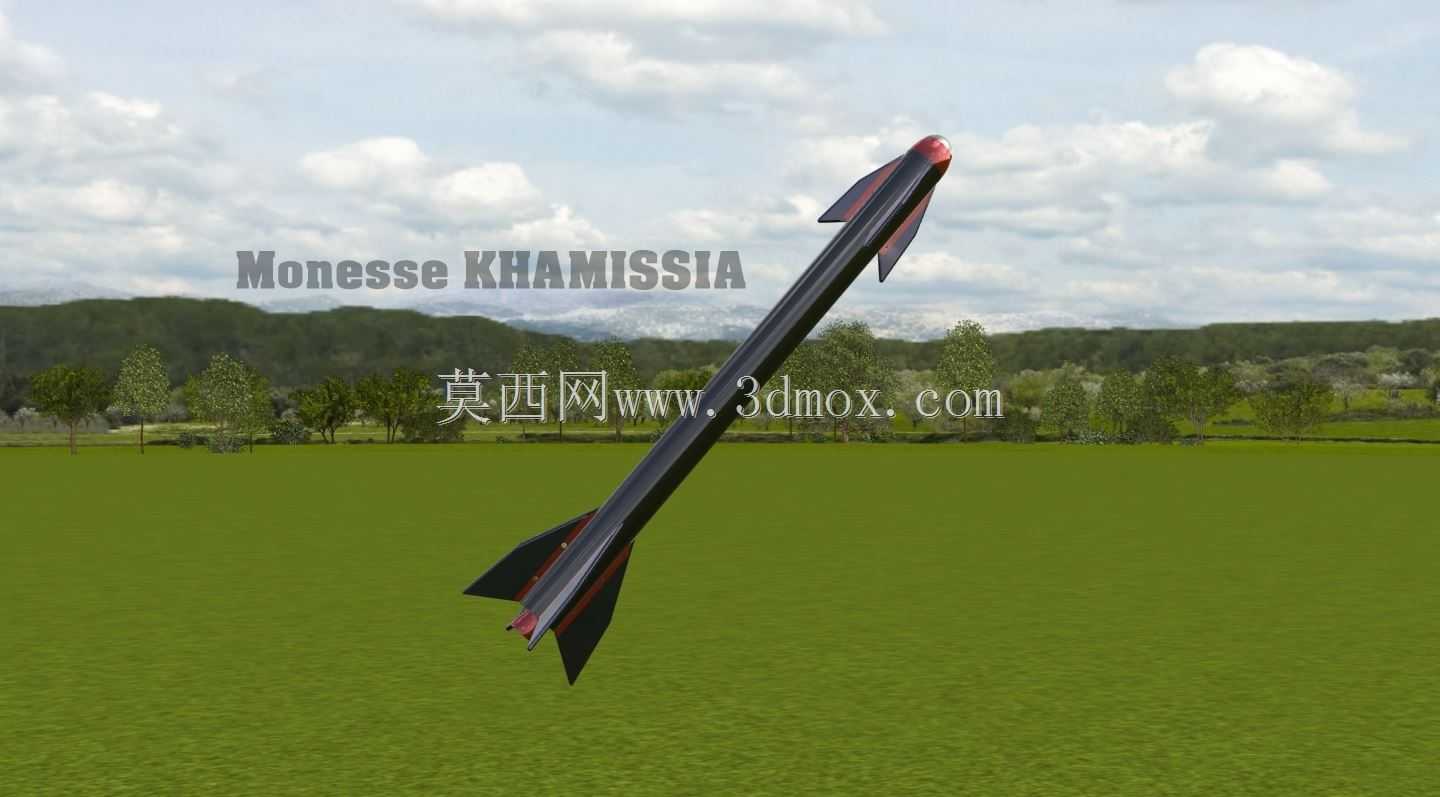

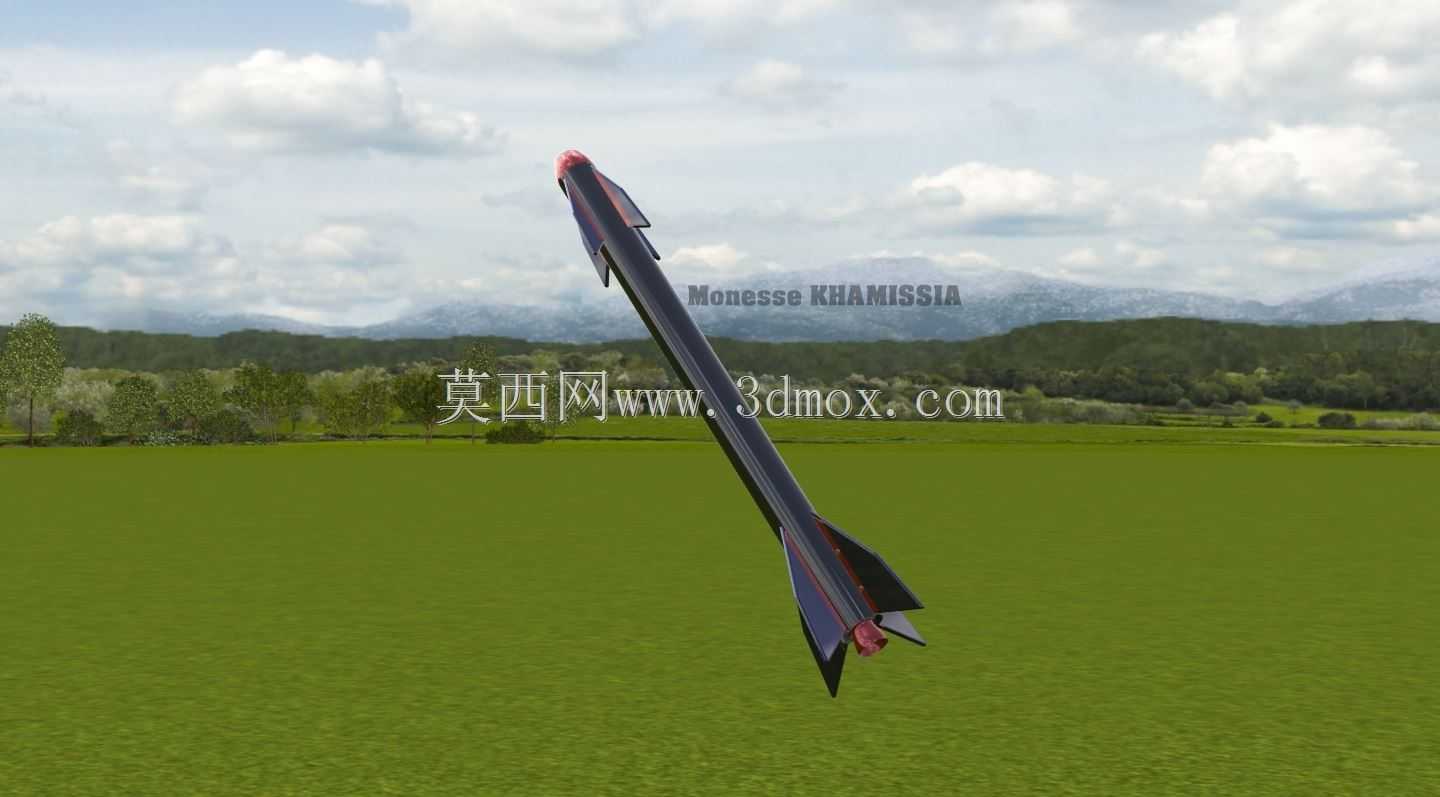

　　这款红外制导近程防空导弹的三维结构设计，核心围绕近程低空防御场景的实战需求展开，在弹体布局、气动特性、部件衔接上都做了针对性的工程考量。从实际应用场景来看，这类导弹主要配属野战防空单元、要地近程防御系统，承担拦截低空突防的固定翼战机、直升机、低空巡航弹以及小型无人机的任务，对发射响应速度、机动过载能力、近距离命中精度都有极高要求，整个结构设计的所有细节，都是为了匹配这些核心作战需求。

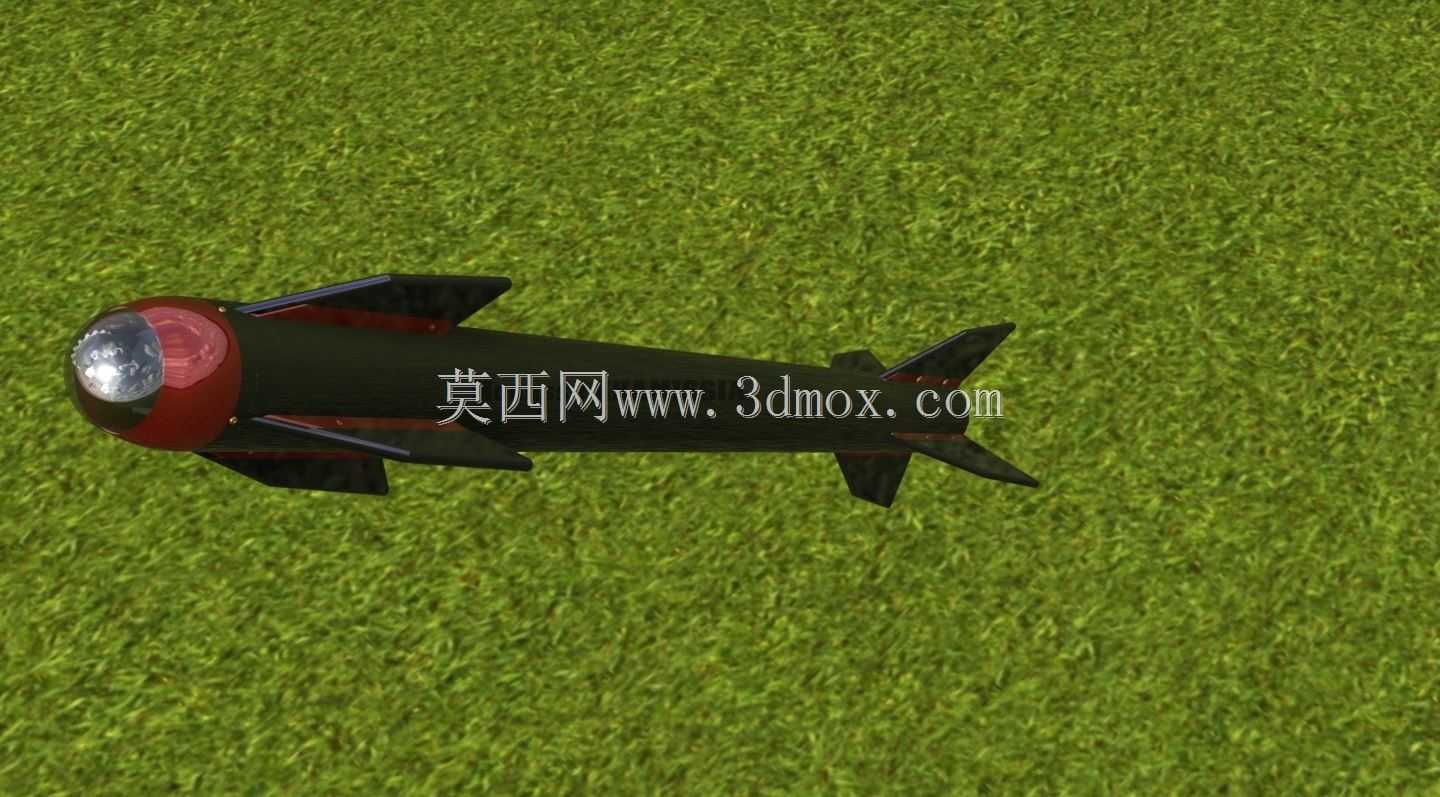

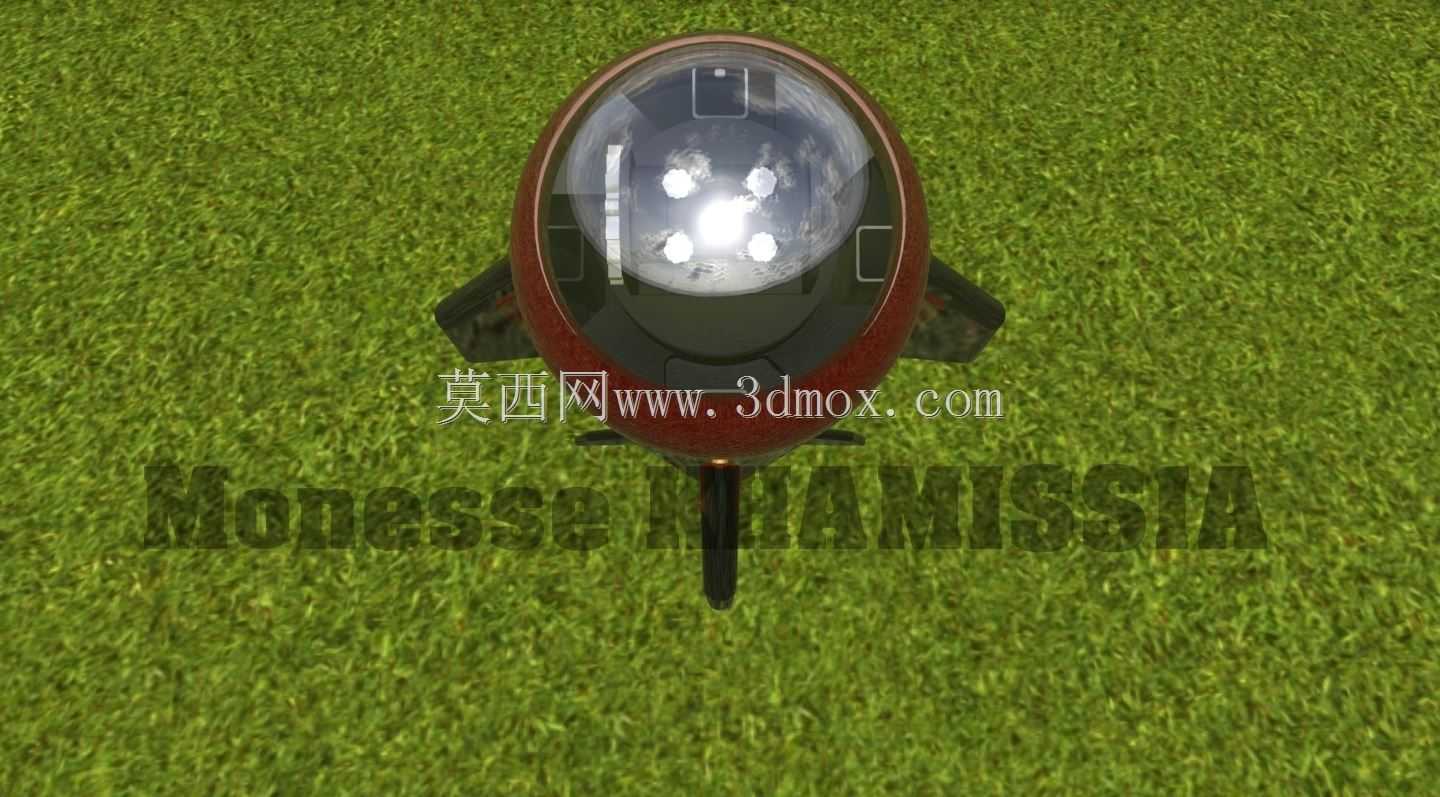

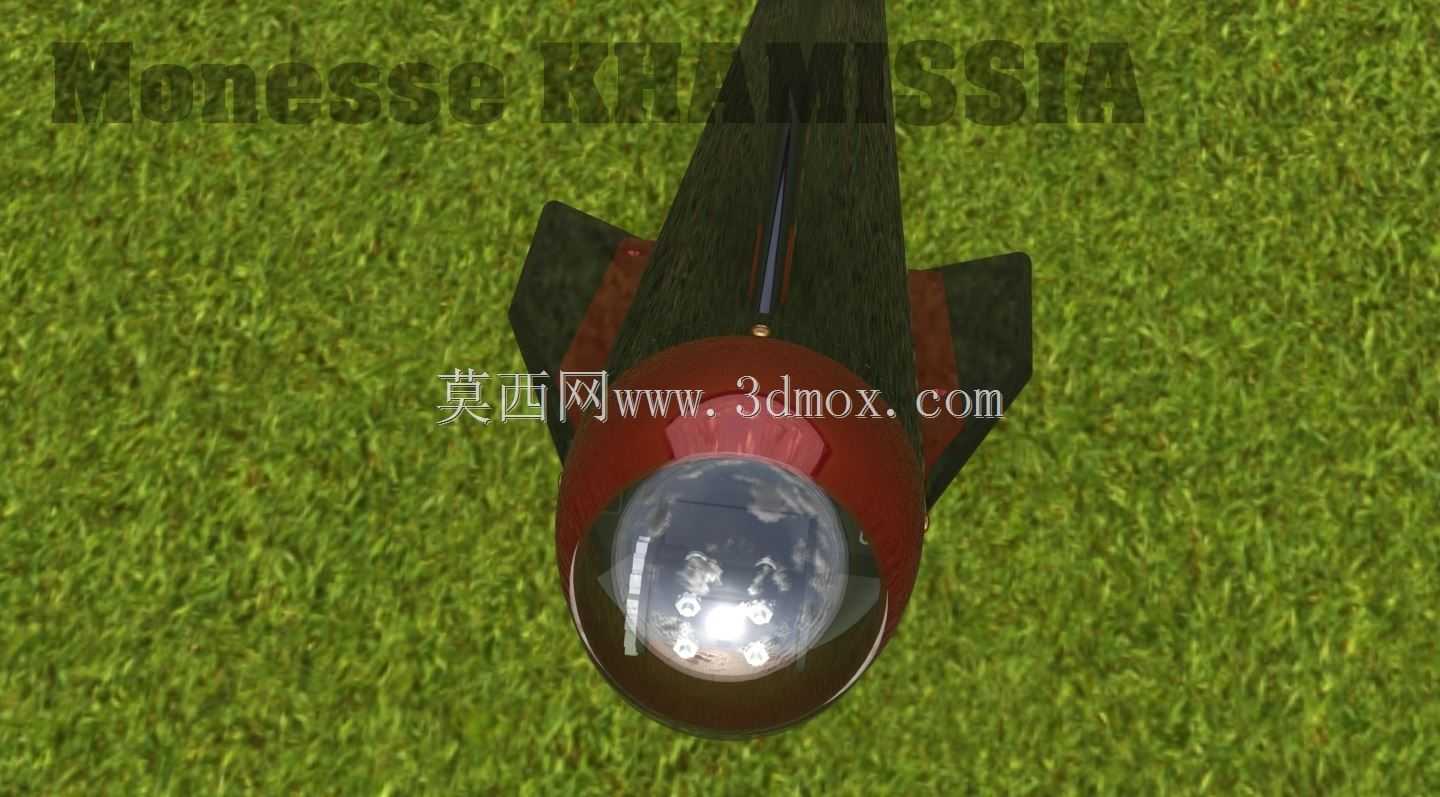

　　从功能特性层面拆解，弹体头部采用钝圆加锥形过渡的外形，内部预留红外传感器的安装舱位，这个舱段的结构设计需要兼顾红外导引头的探测视场要求与高速飞行时的气动加热防护，舱壁采用薄壁轻量化结构，既给导引头的伺服转动机构留出足够安装空间，也能通过结构外形优化减少头部激波对飞行稳定性的干扰。弹身主体采用等直径圆柱形设计，这种布局的优势在于加工工艺性好，内部舱段可以按照功能模块化划分，依次安排导引头舱、战斗部舱、动力舱、控制舱，各个舱段之间采用卡环式连接结构，既保证舱段对接的同轴度，也能满足战时快速整弹组装、部件更换的勤务需求。

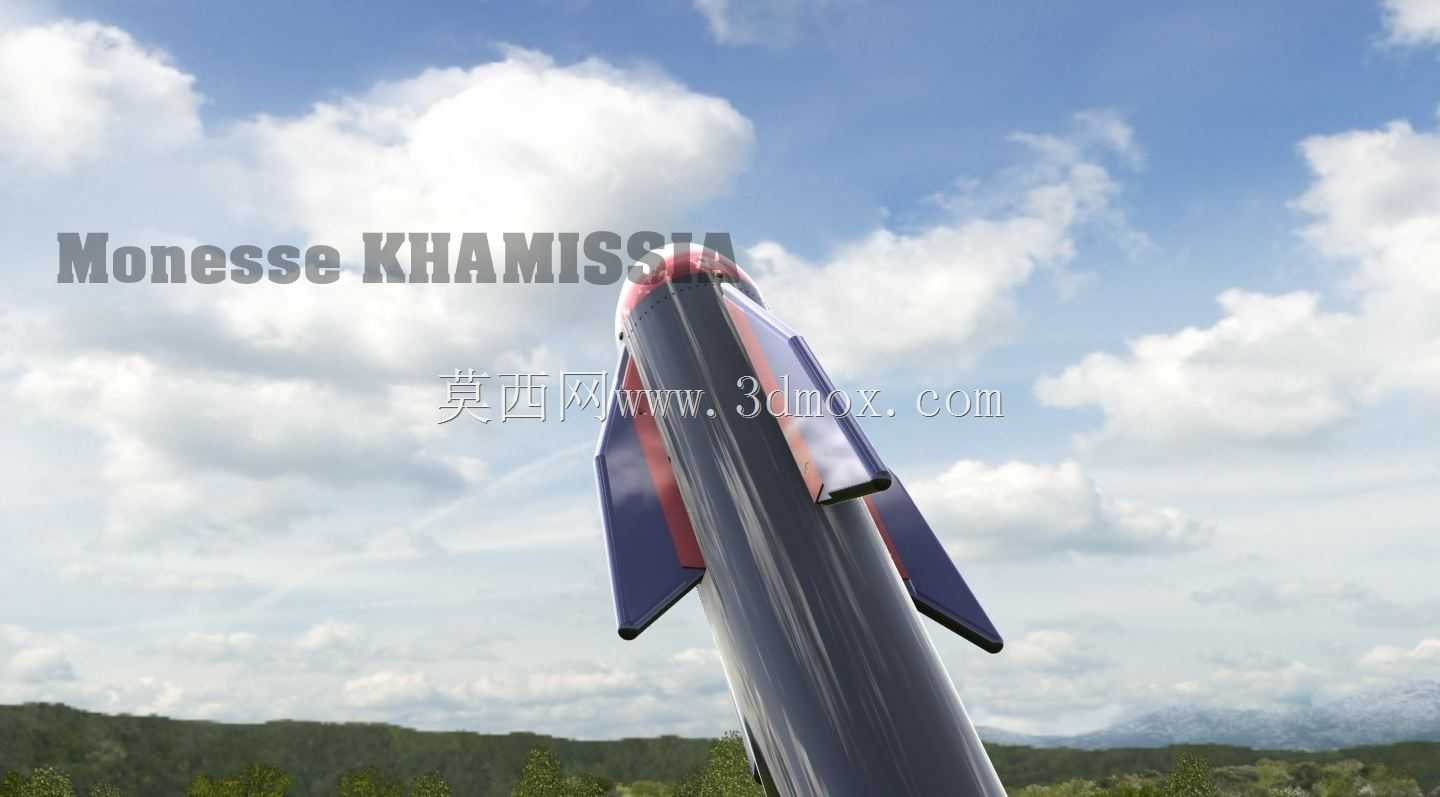

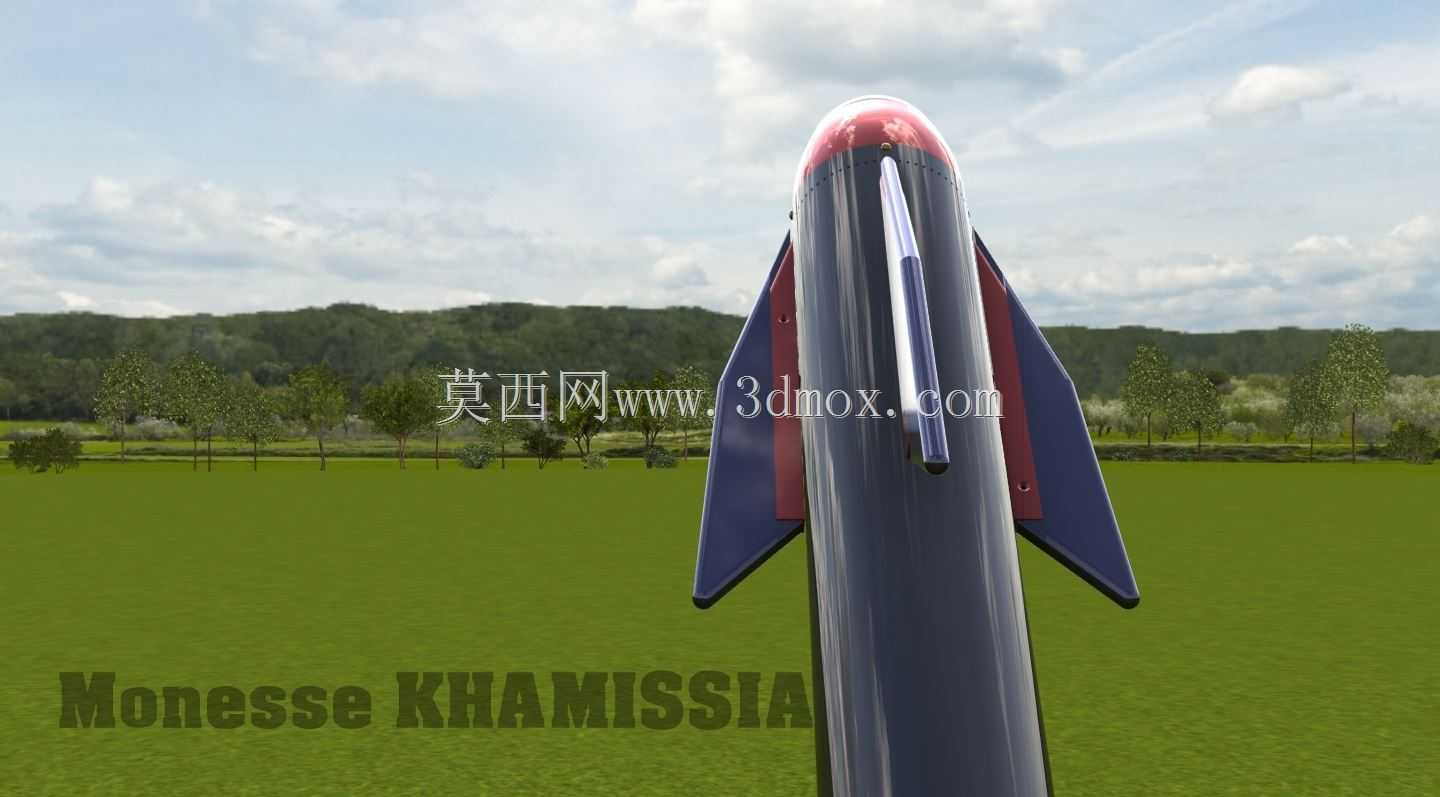

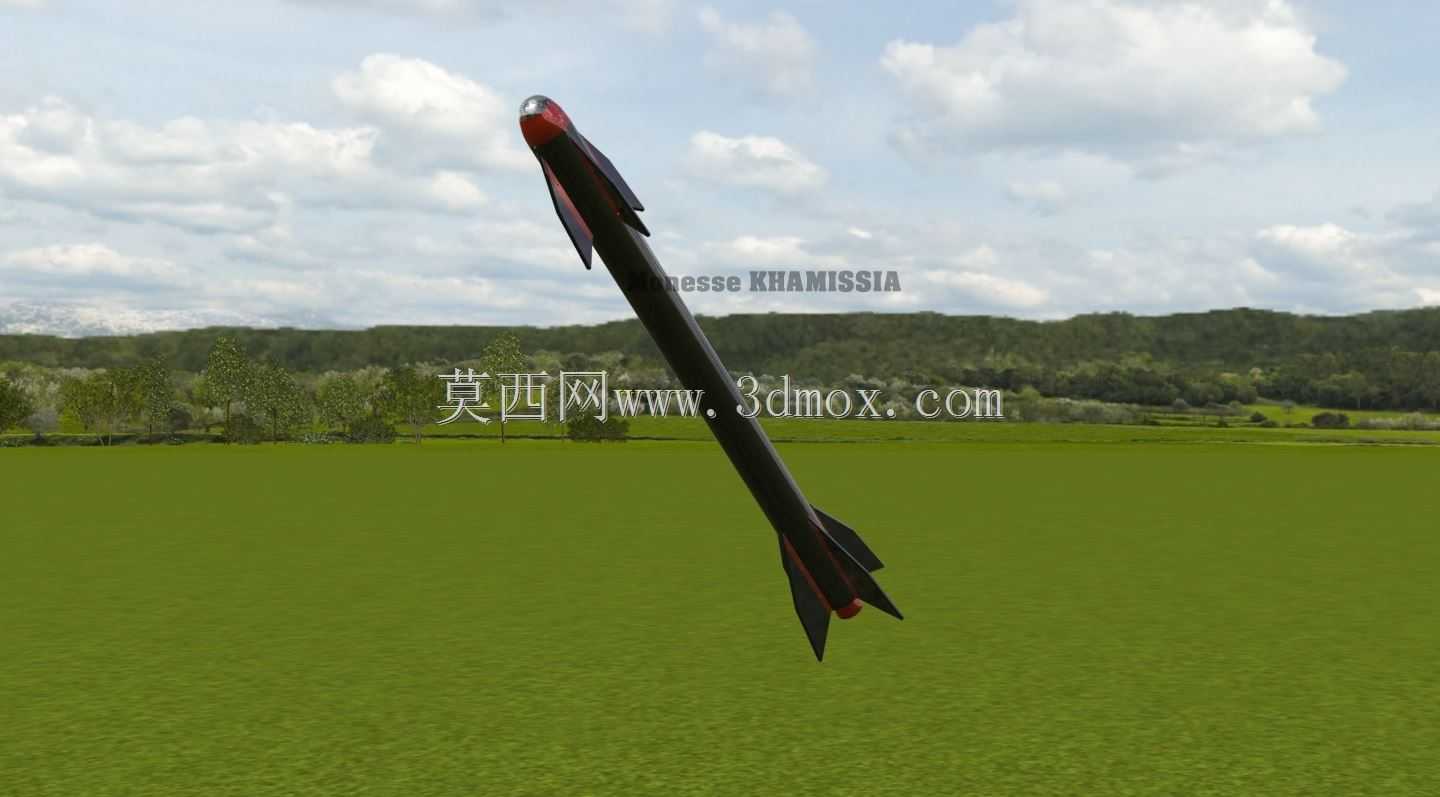

　　气动布局上采用了尾翼加前翼的正常式气动方案，四片后掠式尾翼呈十字形安装在弹体尾部，每片尾翼的后缘都设计了可偏转的操纵舵面，舵面的转动转轴与弹体内的伺服作动机构直接连接，这种尾舵控制的设计，能让导弹在大迎角机动时获得足够的操纵力矩，满足近距拦截时大过载机动的需求。弹体中前部的四片小展弦比弹翼，同样采用十字形对称布局，翼面采用翼身融合的过渡设计，减少飞行时的翼身干扰阻力，弹翼的后掠角度经过气动优化，能在跨音速飞行阶段减少波阻，同时为弹体提供足够的升力，降低导弹飞行过程中的能量损耗。

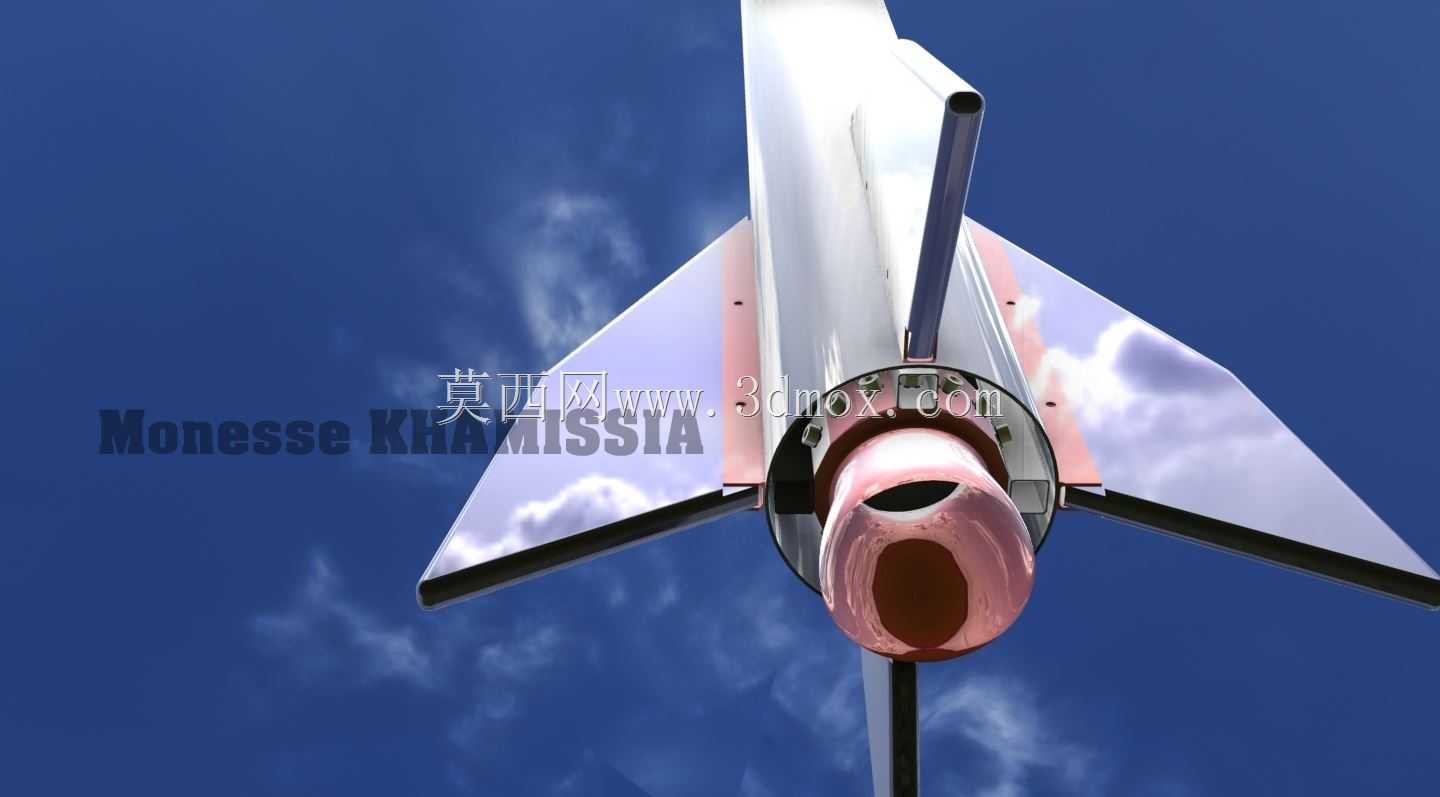

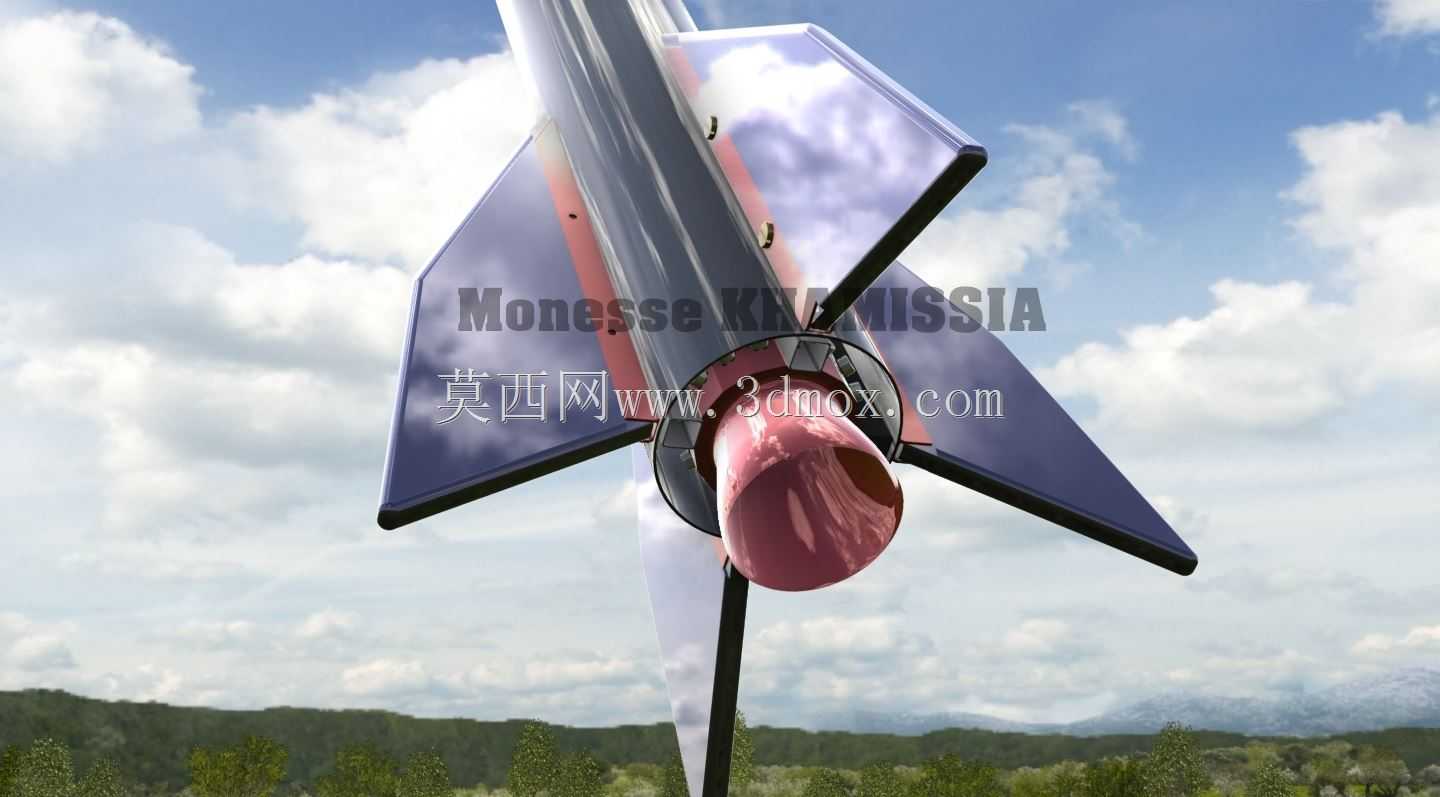

　　设计思路上，整弹的结构重心与气动压心的匹配是核心考量点，在三维建模过程中，需要反复调整各个舱段的重量分配、翼面的安装位置，保证压心始终位于重心之后，让导弹在整个飞行包线内都具备静稳定特性，减少飞行控制系统的调节压力。弹体尾部的动力舱段，预留了固体火箭发动机的安装空间，尾喷口的结构与尾翼的安装位置做了避让设计，避免发动机喷流直接冲刷尾翼舵面，防止舵面在高温喷流作用下出现结构变形，影响操纵精度。

　　从外形尺寸与安装边界来看，整弹弹长控制在单兵便携或近程防空发射架可适配的长度范围内，弹体直径匹配通用发射筒的内径要求，翼面展开后的最大尺寸满足发射筒内装填的空间约束，弹体上的定位凸台、锁紧接口位置，完全适配现有近程防空发射装置的挂装、发射接口，不需要对发射平台做额外改造就能完成适配。弹体表面的结构凸起都做了流线化处理，所有的线缆接口、检测口盖都设计成与弹体表面齐平的形式，减少飞行过程中的寄生阻力，同时避免外挂凸起在高速飞行时产生紊流，影响弹体的飞行稳定性。

　　在结构细节设计上，各个舱段的对接面都设计了密封槽结构，可安装密封圈满足整弹的防雨、防尘要求，适应野外复杂环境下的存储与使用需求。红外导引头的头部护罩采用可抛式设计，发射前护罩锁定在弹体头部，保护红外传感器的光学窗口不受砂石、潮气侵蚀，导弹发射出筒后护罩自动脱离，不会遮挡导引头的探测视场。尾翼与舵面的连接转轴采用耐磨衬套结构，减少舵面反复偏转过程中的磨损间隙，保证操纵精度的长期稳定性。整个弹体的结构重量分配经过反复优化，在保证结构强度满足大过载机动要求的前提下，尽可能采用薄壁结构、轻量化材料降低弹体死重，把更多的重量配额留给战斗部与动力装药，提升导弹的有效射程与毁伤能力。
