车载式喷雾沥青洒布作业罐体装置

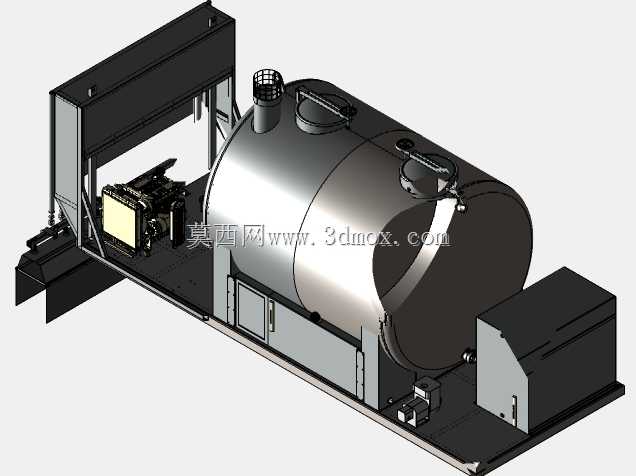

　　这套装置核心服务于高等级公路新建、市政道路改扩建、老旧路面预防性养护等沥青铺装作业场景，替代传统人工泼洒、简易管道喷洒的落后作业模式，解决沥青洒布不均、用量控制偏差大、作业效率低的现场痛点。整套装置采用卧式承压罐体作为沥青存储载体，罐体外部做了环形加强筋结构设计，既可以承受热态沥青存储时的内部微压，也能抵消车载运输过程中罐体内部介质晃动带来的交变载荷，避免罐体长期使用出现焊缝开裂、变形失稳的问题。罐体顶部设置了带防护格栅的检修人孔、排气泄压组件以及温度检测接口，方便作业人员定期进入罐体内部清理残留沥青结块，实时监测罐内介质温度，避免沥青温度过低黏度过高影响喷洒效果，同时泄压组件可以平衡罐内外压力，

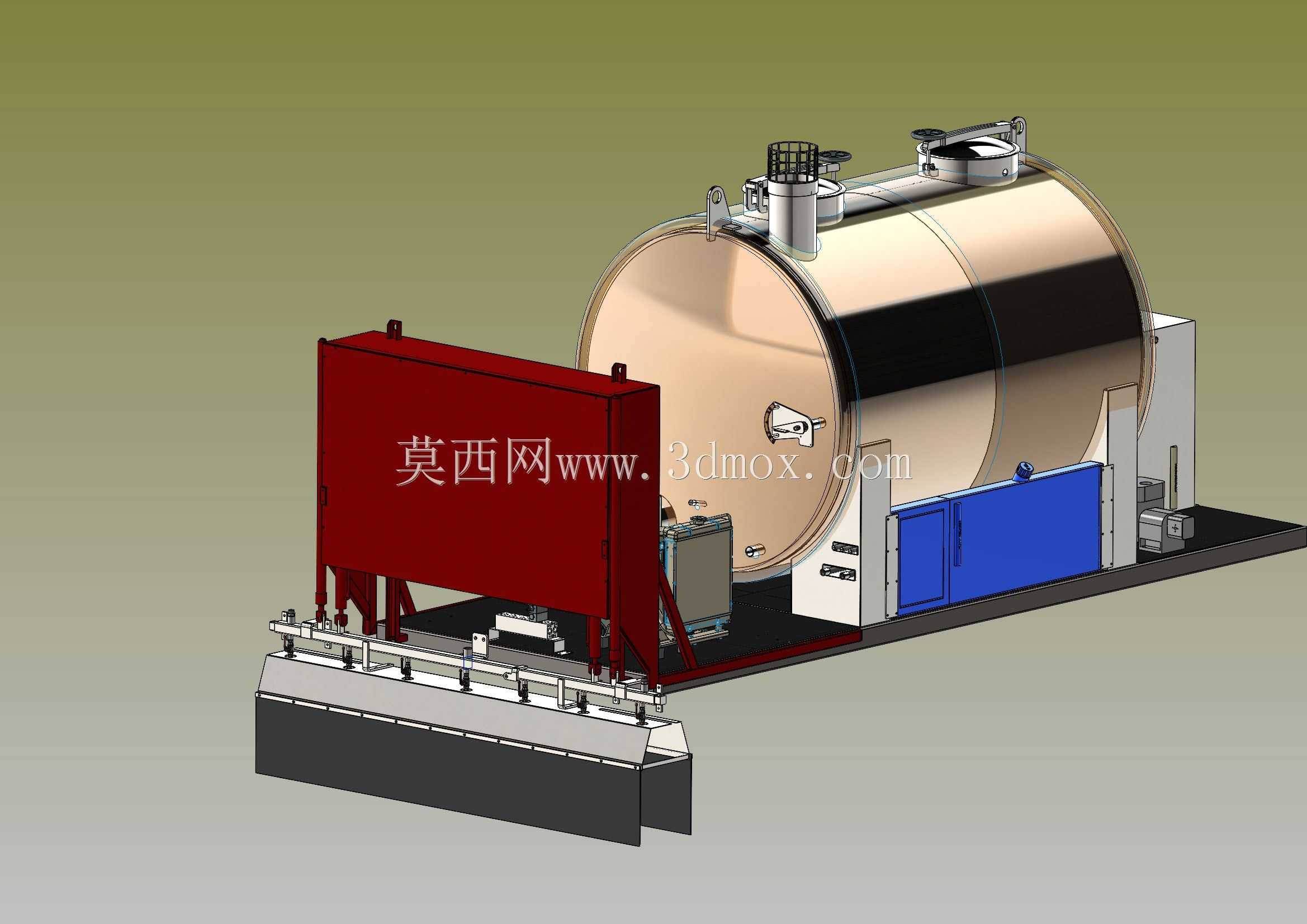

　　防止加热过程中罐内压力超限引发安全隐患。罐体前端集成了燃烧加热单元与温控管路，加热管路沿罐体底部环形排布，通过导热油循环实现罐内沥青的均匀升温，避免局部过热导致沥青老化失效，加热单元外部做了隔热防护层，减少作业过程中的热量损耗，同时防止现场操作人员误触发生烫伤事故。罐体侧部设置了蓝色的电气控制箱，内部集成了喷洒泵启停控制、沥青流量调节、加热温度设定、管路吹扫控制等功能模块，所有控制元件做了防尘防水处理，适配道路施工过程中多扬尘、偶有降雨的野外作业环境，控制箱旁预留了快插式管路接口，方便外接喷洒管路与手持喷枪，满足不同作业面的施工需求。装置前部的红色框架结构是喷洒臂的承载与升降机构，采用型钢焊接成型，内部设置了直线导轨与升降驱动组件，

　　可以根据作业路面的宽度、洒布高度需求调整喷洒臂的离地间隙与横向展开幅度，喷洒臂底部排布了多组雾化喷嘴，喷嘴的开度可以通过调节支路阀门单独控制，实现不同洒布量、不同洒布宽度的精准调节，从窄幅的路面坑槽修补到宽幅的整幅路面铺装都能适配。整套装置的底部采用整体式焊接底座，底座上预留了与车载底盘大梁连接的标准化安装孔位，安装孔位的间距符合常规工程车辆底盘的安装尺寸规范，不需要对底盘做额外的改制就能完成固定，底座下部设置了防滑走台板与防护栏，方便作业人员在设备周边操作调试、检修维护。设计过程中重点考虑了介质残留的问题，所有输送管路都做了5度的倾斜角度设计，作业结束后可以通过压缩空气吹扫将管路内残留的沥青全部吹回罐体，避免沥青冷却后堵塞管路，

　　下次作业前不需要额外拆解清理管路就能直接启动，大幅缩短作业准备时间。罐体的容积设定匹配常规8-10方级别的车载底盘承载能力，满载状态下的轴荷分布符合道路行驶的载荷要求，不会出现单侧偏重、轴荷超限的问题，装置整体的外形宽度控制在2.5米以内，满足公路行驶的外廓尺寸要求，不需要办理超限运输审批就能直接转场。在实际作业过程中，这套装置既可以完成热沥青的洒布作业，也可以适配乳化沥青、改性沥青等不同介质的喷洒需求，通过调整喷嘴的雾化压力与加热温度，就能适配不同介质的黏度特性，保证洒布到路面的沥青形成均匀的膜层，不会出现条状漏洒、局部堆积的问题，为后续的沥青碎石摊铺、稀浆封层作业提供合格的粘结基层。装置的侧部还预留了手持喷枪的接口，针对路缘石周边、井盖周边、路面接缝等大型喷洒臂无法覆盖的边角区域，可以接入手持喷枪进行局部补洒，消除作业盲区，保证整个作业面的洒布质量一致性。
