可调节多功能诊疗检查床结构设计

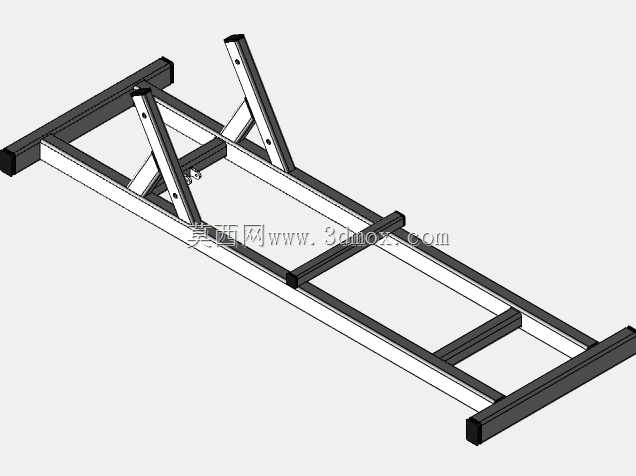

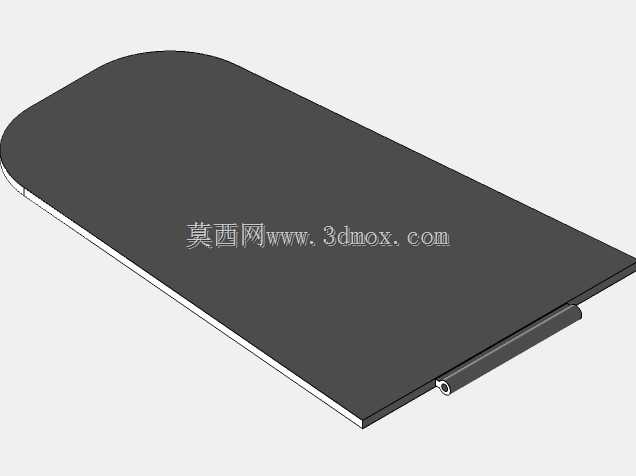

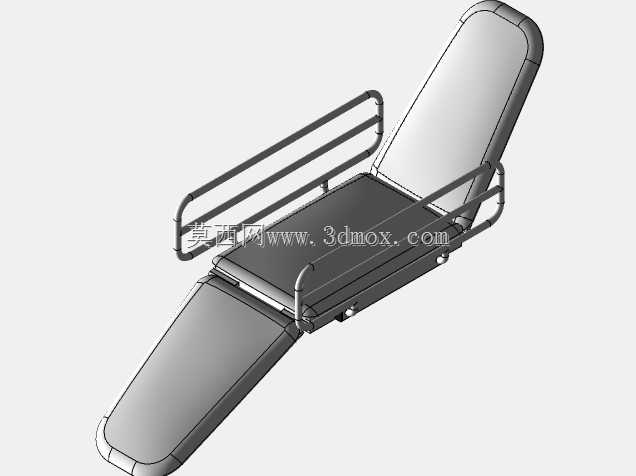

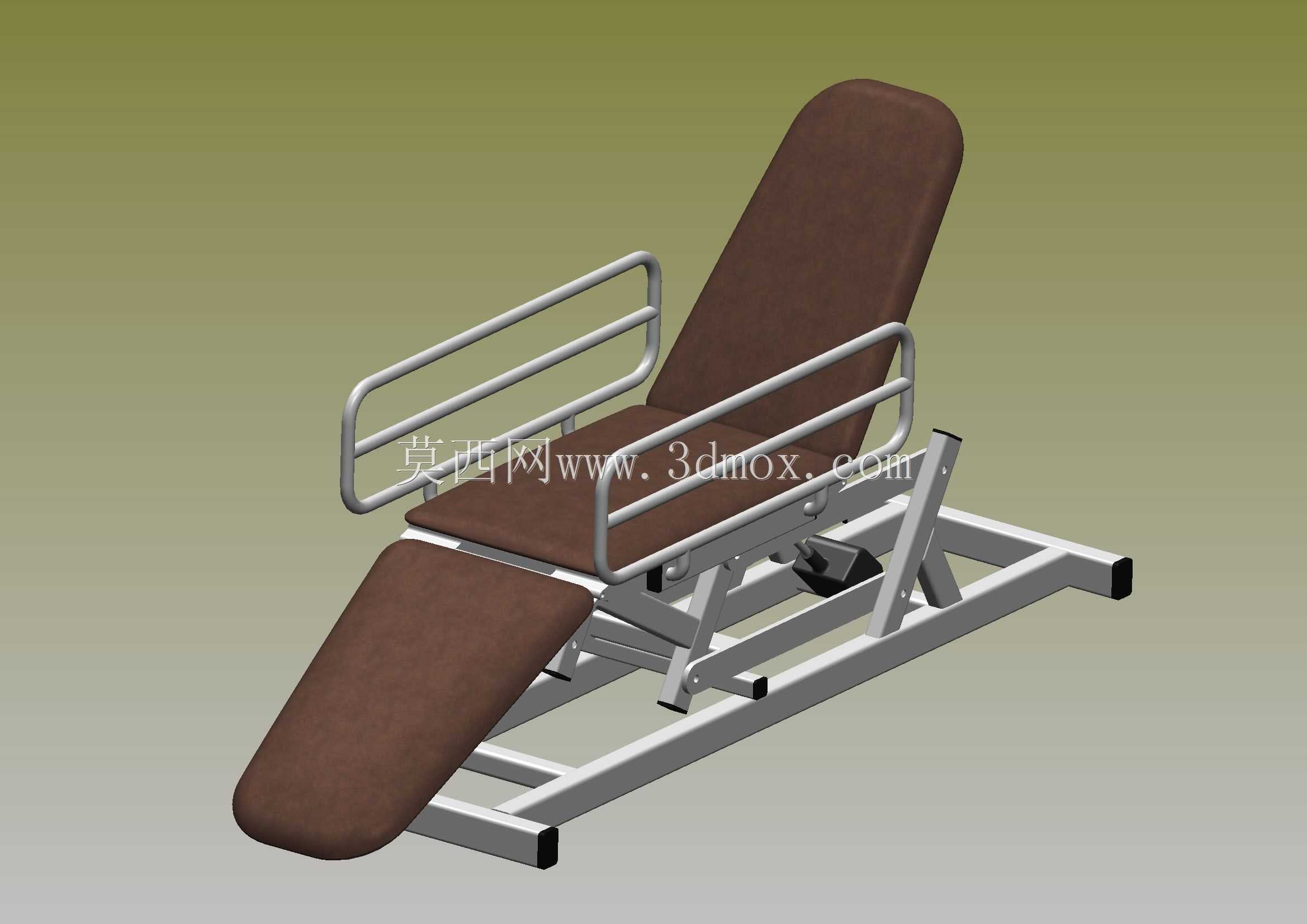

　　这款可调节诊疗床的结构设计，首先要匹配基层门诊、社区卫生服务中心、康复理疗馆这类场景的实际使用需求，日常可用于常规体格检查、门诊小操作、康复理疗体位支撑，也能满足短期留观患者的躺卧需求，相比固定角度的普通检查床，适配性更强。从结构组成来看，主体框架采用矩形钢管焊接成型，底部框架做了外扩式支脚设计，四个支脚端部配置防滑橡胶脚垫，在床体角度调节、患者上下床的过程中，能保证整体重心始终落在支撑边界内，不会出现侧翻或滑移的风险，支脚的外伸尺寸经过反复校核，即使床体背段抬升到最大角度，整体抗倾覆系数也能满足医用设备的安全要求。床体分为三个可动段：头背段、座段、腿段，其中座段与底部框架做固定铰接，

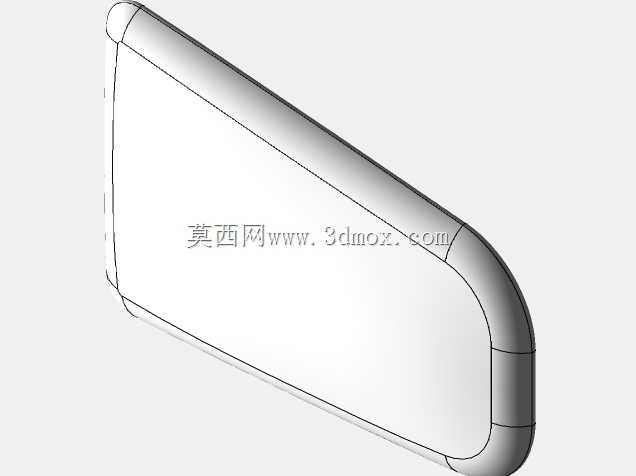

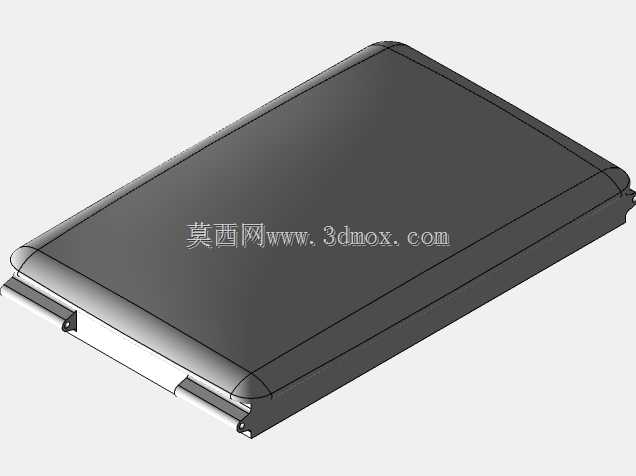

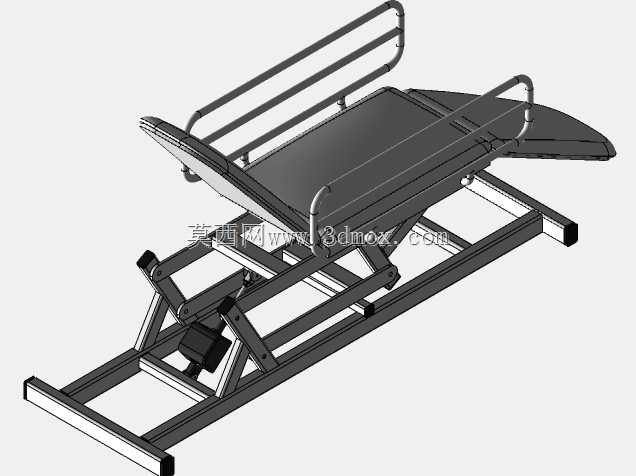

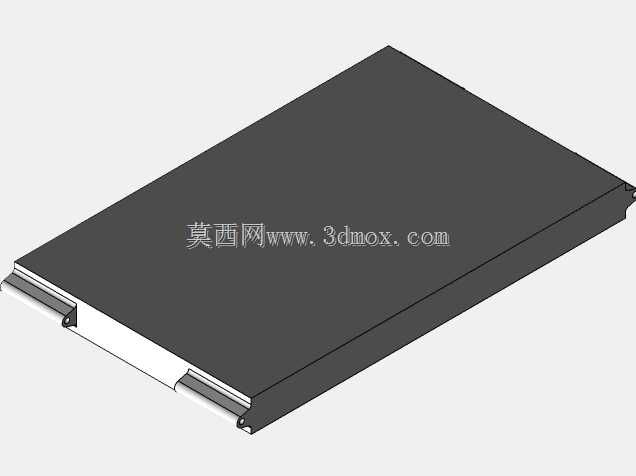

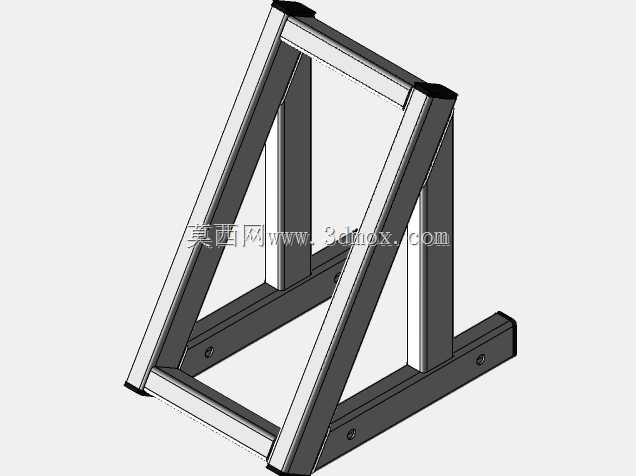

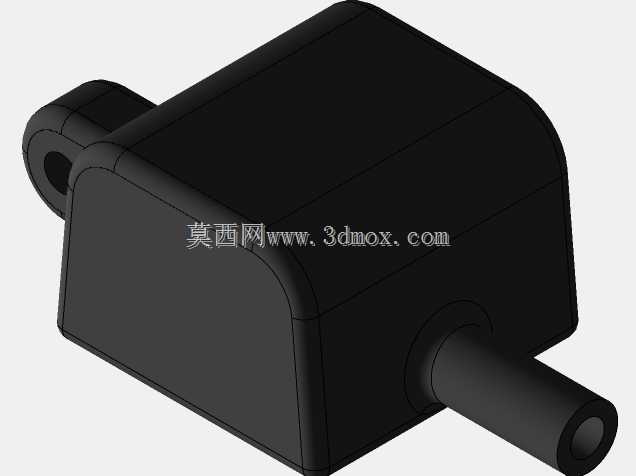

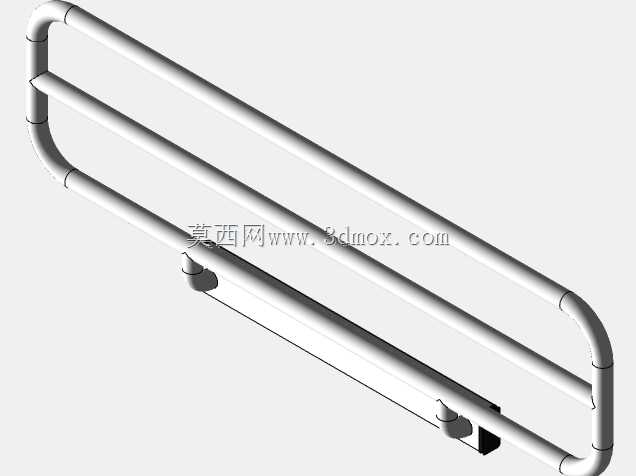

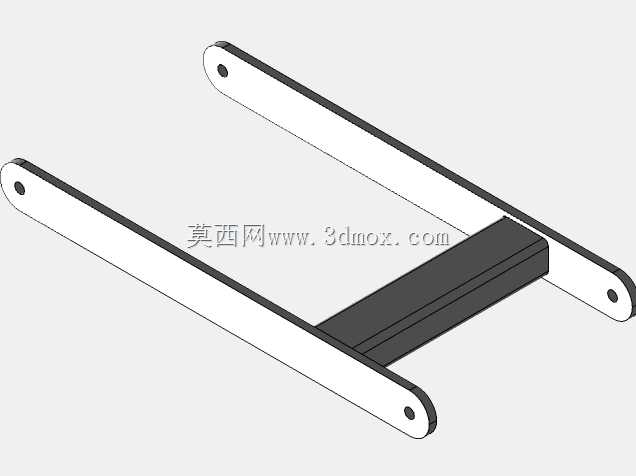

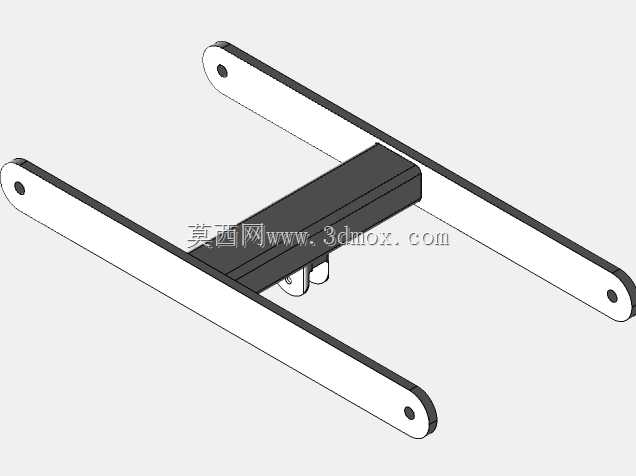

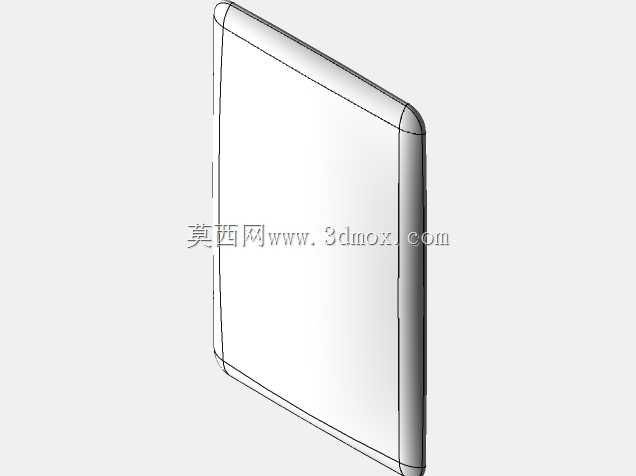

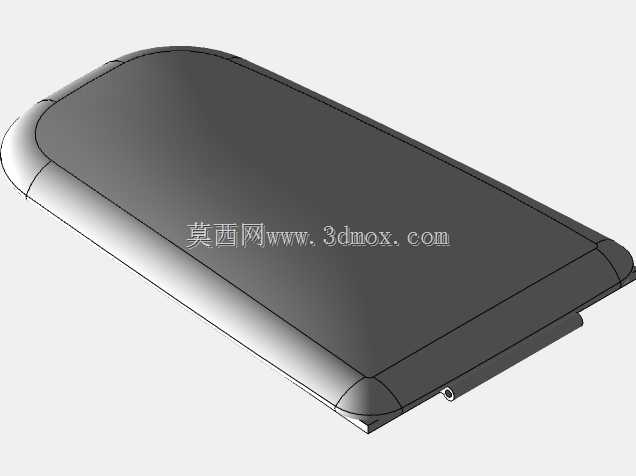

　　头背段和腿段分别通过连杆机构与底部的升降驱动组件连接，驱动部分采用剪叉式升降结构配合线性执行件，能实现背段0到75度范围内的无级角度调节，腿段可实现0到30度的下倾或抬升调节，调节过程中各段的衔接缝隙控制在5mm以内，避免夹伤患者衣物或皮肤。两侧的防护扶手采用圆管弯制而成，扶手表面做了哑光防滑处理，扶手的安装座带有快拆结构，需要进行侧面操作或者转移患者时，可以快速将扶手向上翻起或者整体拆除，不会阻碍操作空间，扶手的高度设置在座面以上220mm，刚好能起到防护作用，同时不会过高影响患者上下床。床面的衬垫采用高密度发泡材质，表层做了防水耐磨的包覆处理，衬垫与金属框架之间采用卡扣式连接，日常清洁消毒时可以快速拆卸，

　　衬垫的边缘做了圆弧过渡处理，没有尖锐棱角，避免磕碰受伤。在设计过程中，首先确定的是整体安装边界，整机在平放状态下的长度控制在1900mm，宽度控制在650mm，高度在最低位时为550mm，最高位抬升后为850mm，这个尺寸既能适配大部分诊室的空间布局，也能满足不同身高医护人员的操作高度需求，不需要医护人员过度弯腰或者抬臂操作，降低长期操作的职业劳损风险。框架的焊接位置都做了打磨去毛刺处理，所有外露的金属件表面都做了喷塑处理，耐消毒液腐蚀，也不会出现生锈掉漆的问题，各铰接点都配置了自润滑轴套，长期使用也不会出现卡顿或者异响，维护成本很低。驱动组件的安装位置做了下沉式设计，藏在底部框架的内部，不会突出到床体外侧，避免日常走动时磕碰，

　　同时也方便后期对驱动部件进行检修更换。在功能适配性上，这款床的角度调节范围覆盖了从平躺到半坐卧的常用体位，做腹部检查时可以将背段轻微抬升，做下肢换药时可以将腿段抬升到合适高度，做颈椎、腰椎理疗时可以调整到患者最放松的体位，相比单一功能的检查床，能覆盖更多的门诊操作场景，不需要在诊室内配置多种不同功能的床具，节省空间投入。结构设计时还考虑了承重需求，整体额定承重达到150kg，即使体重较大的患者使用，框架也不会出现形变，各调节机构的锁止结构都采用双重锁止设计，调节到目标角度后不会出现意外下滑的情况，使用安全性有足够保障。另外，床体的整体重量控制在合理范围内，底部没有配置滚轮，是为了保证使用过程中的稳定性，如果需要移动，可以搭配转运底座使用，日常固定放置时不会因为患者翻身或者倚靠出现移位。从建模细节来看，所有的管材壁厚、铰接点的轴径、连杆的截面尺寸都经过力学校核，在满足强度要求的前提下尽可能控制整体重量，不会出现过度设计导致的成本浪费，各部件的连接方式都采用常见的标准件，后期更换配件非常方便，不需要定制特殊规格的零件。
