SolidWorks剪刀式剪叉升降运动机构

项目分类:通用机械零部件 发布时间:2021-12-29 ID:479510
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构
  • SolidWorks剪刀式剪叉升降运动机构

  剪叉式运动结构是工业领域应用极为广泛的一类升降传动形式,这类结构依靠多组交叉铰接的杆系完成伸缩动作,能够在较小的收纳体积下实现大行程的垂直举升,在高空作业平台、物料升降台、自动化产线接驳工位、仓储堆垛辅助设备、舞台升降装置等场景中都能见到这类结构的身影。不同于导轨直顶类升降结构,剪叉式结构的受力分布更均匀,多组铰接点共同分担负载,在同等杆系材料规格下能够承载更大的额定载荷,同时结构收拢后整体高度极低,能够适配安装空间高度受限的工位,不需要预留过长的顶部导向空间,对于设备集成商来说,这类结构的安装边界更灵活,既可以直接作为独立升降台固定在地面,也可以嵌入到其他设备内部作为升降功能模块使用。

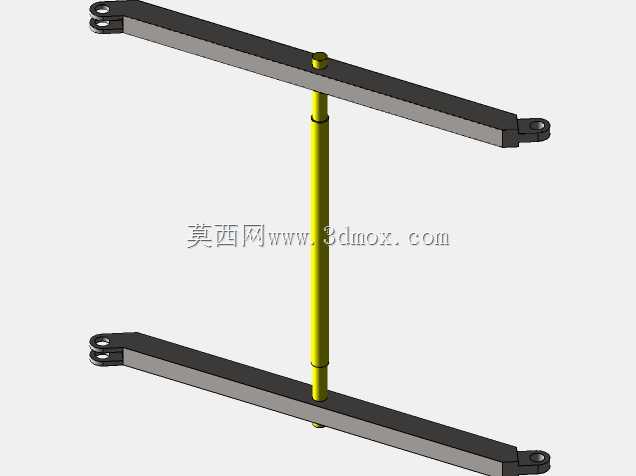

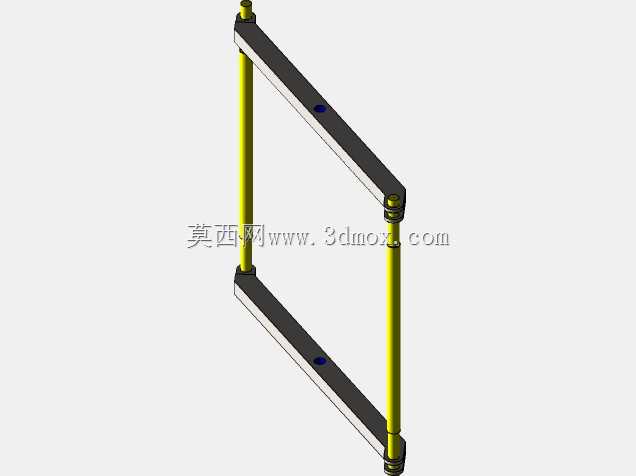

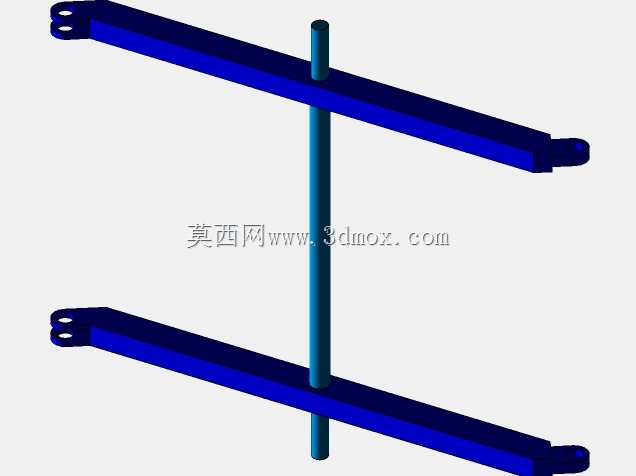

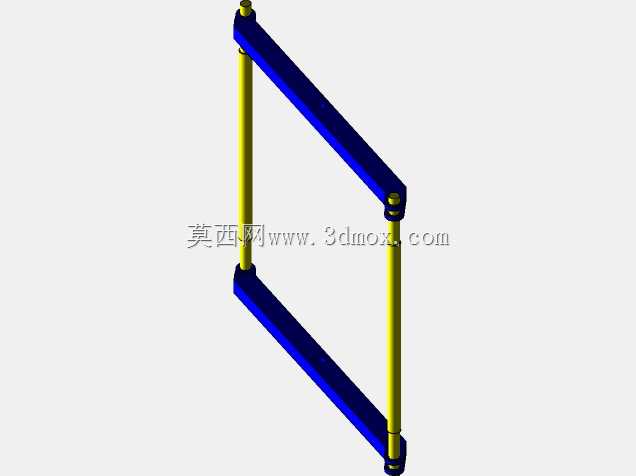

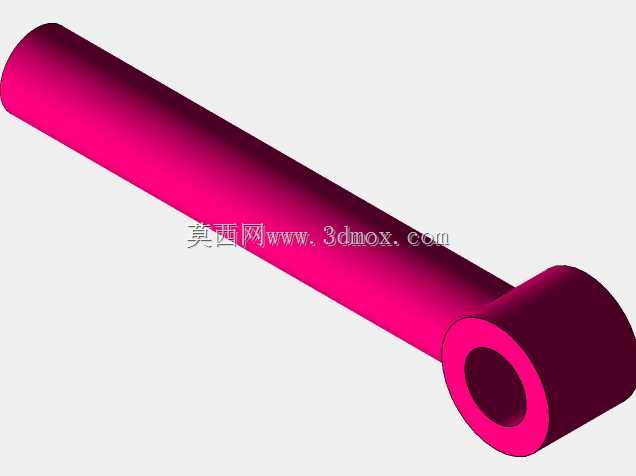

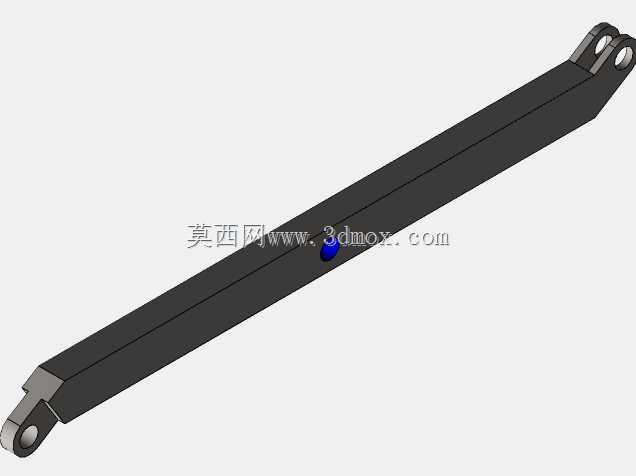

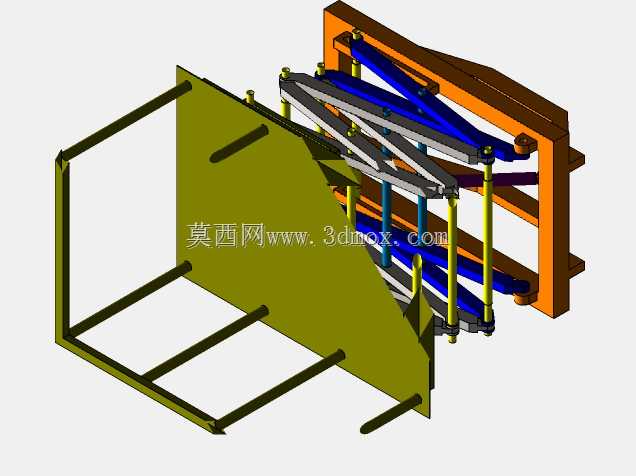

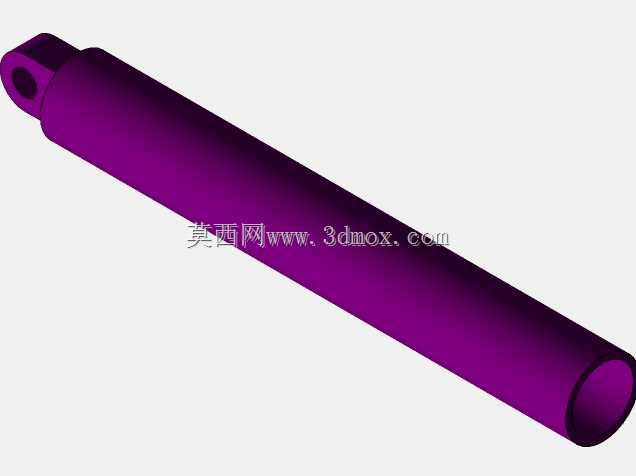

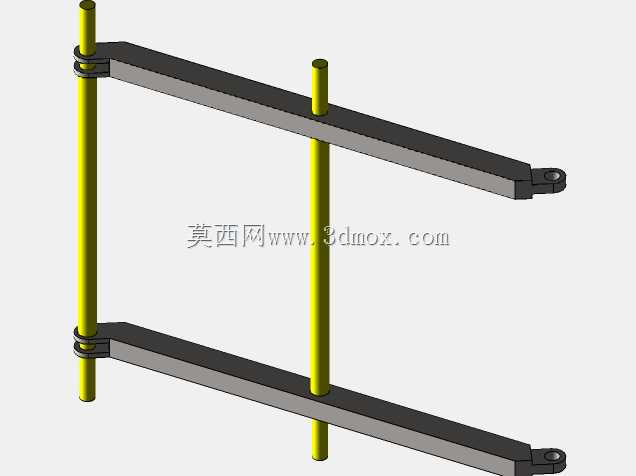

  从结构设计逻辑来看,这套剪叉运动机构采用对称式双组剪叉臂布局,两组剪叉单元平行布置,中间通过横向连接轴同步动作,避免升降过程中出现偏载卡滞的问题。剪叉臂之间的铰接点采用间隙配合的销轴连接,预留了合理的转动旷量,既保证臂体转动顺畅无卡涩,又不会因为间隙过大导致升降过程中出现横向晃动。结构的驱动端布置在剪叉组的下部铰接点位置,可根据实际负载需求搭配液压缸、电动推杆或者丝杠传动组件,驱动端的推力通过剪叉臂的角度转换为垂直方向的举升力,当剪叉臂从接近水平的收拢状态逐步张开到垂直状态时,升降平台平稳上升,整个运动过程中速度特性平稳,启动和停止阶段的冲击小,不需要额外加装复杂的缓冲结构就能满足多数工位的平稳性要求。

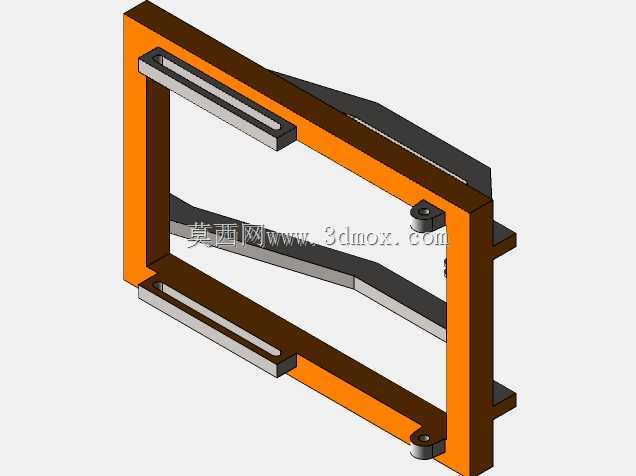

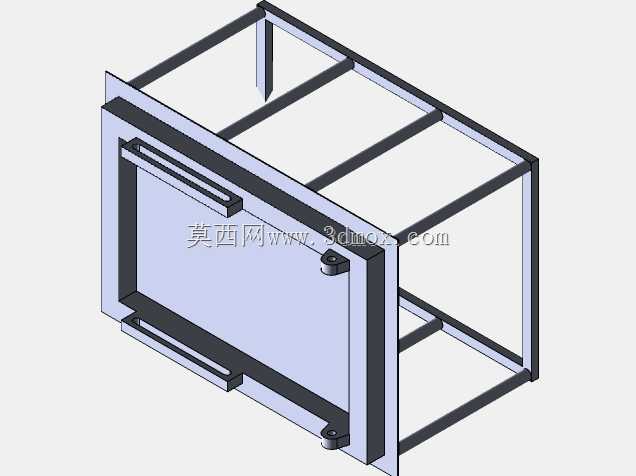

  在实际选型适配过程中,这类剪叉结构的外形尺寸可以根据安装空间灵活调整,剪叉臂的单节长度直接决定最大升降行程,通常单节臂长度与最大行程的比例控制在1.2:1左右,避免臂体张开角度过大导致受力状态恶化。铰接点的位置设计需要重点考量,中间铰接点设置在单节剪叉臂的中点位置,保证上下两组臂体的转动角度对称,驱动端铰接点的位置需要结合驱动件的输出行程匹配,避免出现驱动件行程用尽但剪叉臂未达到最大张开角度,或是驱动件行程冗余过大导致结构成本浪费的问题。安装边界方面,结构底部需要预留与安装基座连接的固定孔位,底部固定端的一侧铰接点为固定铰支座,另一侧为滑动铰支座,能够在剪叉臂伸缩过程中沿水平方向小幅滑动,补偿结构形变带来的尺寸变化,顶部的升降平台同样采用一侧固定铰接、一侧滑动铰接的连接方式,保证平台在整个升降行程中始终保持水平状态,不会随剪叉臂的转动出现角度倾斜。

  从运动特性来看,这套剪叉机构的运动过程线性度良好,在常规工作行程范围内,升降速度的波动范围控制在15%以内,对于需要匀速升降的作业场景,只需要给驱动端配置匀速输出的动力组件就能满足使用要求,不需要额外增加复杂的调速补偿结构。结构的受力传递路径清晰,负载从顶部平台传递到两组剪叉臂上,再通过剪叉臂分散到底部的固定支座和滑动支座上,每个铰接点的受力都可以通过静力学计算精准校核,设计阶段可以根据额定负载的大小调整剪叉臂的板材厚度、销轴直径以及铰接点的加强结构,在保证结构强度冗余的前提下尽可能控制整体重量。对于需要加装附属配件的场景,剪叉臂的侧面预留了充足的安装空间,可以布置行程开关、安全防护罩、拖链等组件,不会和结构的运动路径产生干涉。在日常维护层面,这类剪叉结构的铰接点都设计了注油通道,可以定期加注润滑脂降低转动摩擦阻力,延长销轴和轴套的使用寿命,整体结构没有易损的复杂零部件,长期使用的维护成本极低,适合在工厂车间、仓储物流等需要长期连续运行的场景下使用。
