G3连续曲面过渡圆角壳体结构设计

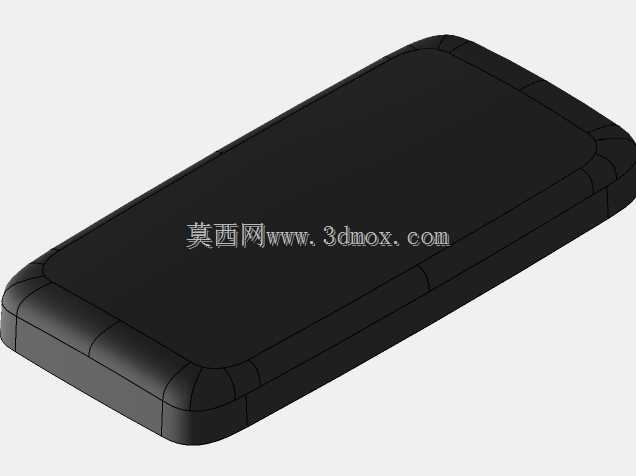

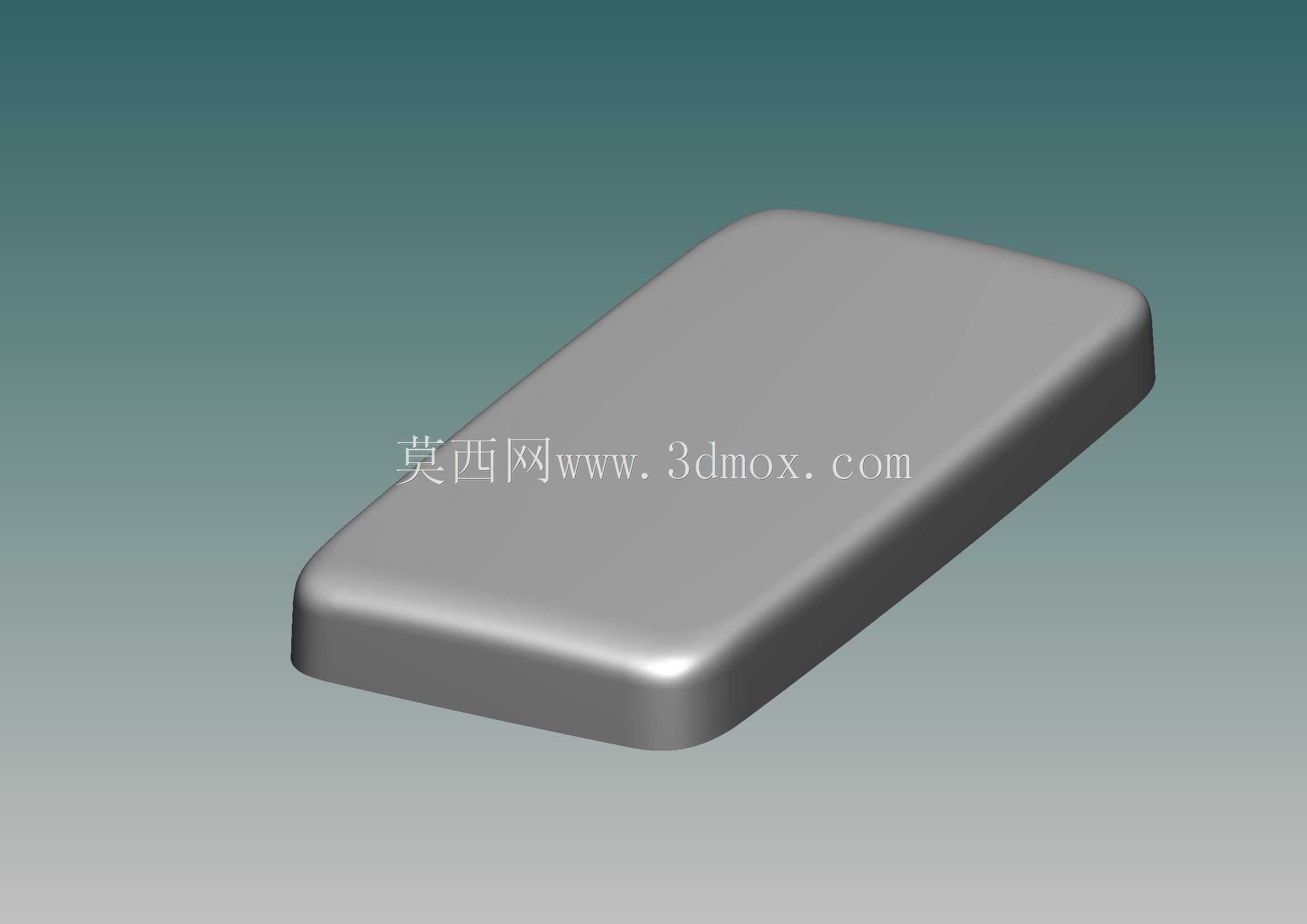

　　在消费电子、小型手持设备、便携检测仪器这类对握持触感、外观流线度要求较高的产品结构设计中，曲面衔接的连续性等级直接决定了产品的外观质感与使用体验，很多初入结构设计领域的工程师容易忽略曲率连续的高阶要求，仅做到G0位置连续或者G1相切连续，最终做出的壳体在光影下会出现明显的棱线转折，喷涂后反光不均匀，握持时也会有细微的硌手感，无法满足中高端产品的外观要求。这个曲面结构的核心设计目标，就是演示G3曲率连续在壳体类零件上的实现逻辑，整个壳体采用一体化的圆角过渡设计，所有侧边与顶面、侧边与底面的衔接处都没有生硬的折角，曲面的曲率变化率全程平滑过渡，不会出现曲率突变的拐点。从实际应用场景来看，这类连续曲面结构广泛用在手持终端外壳、

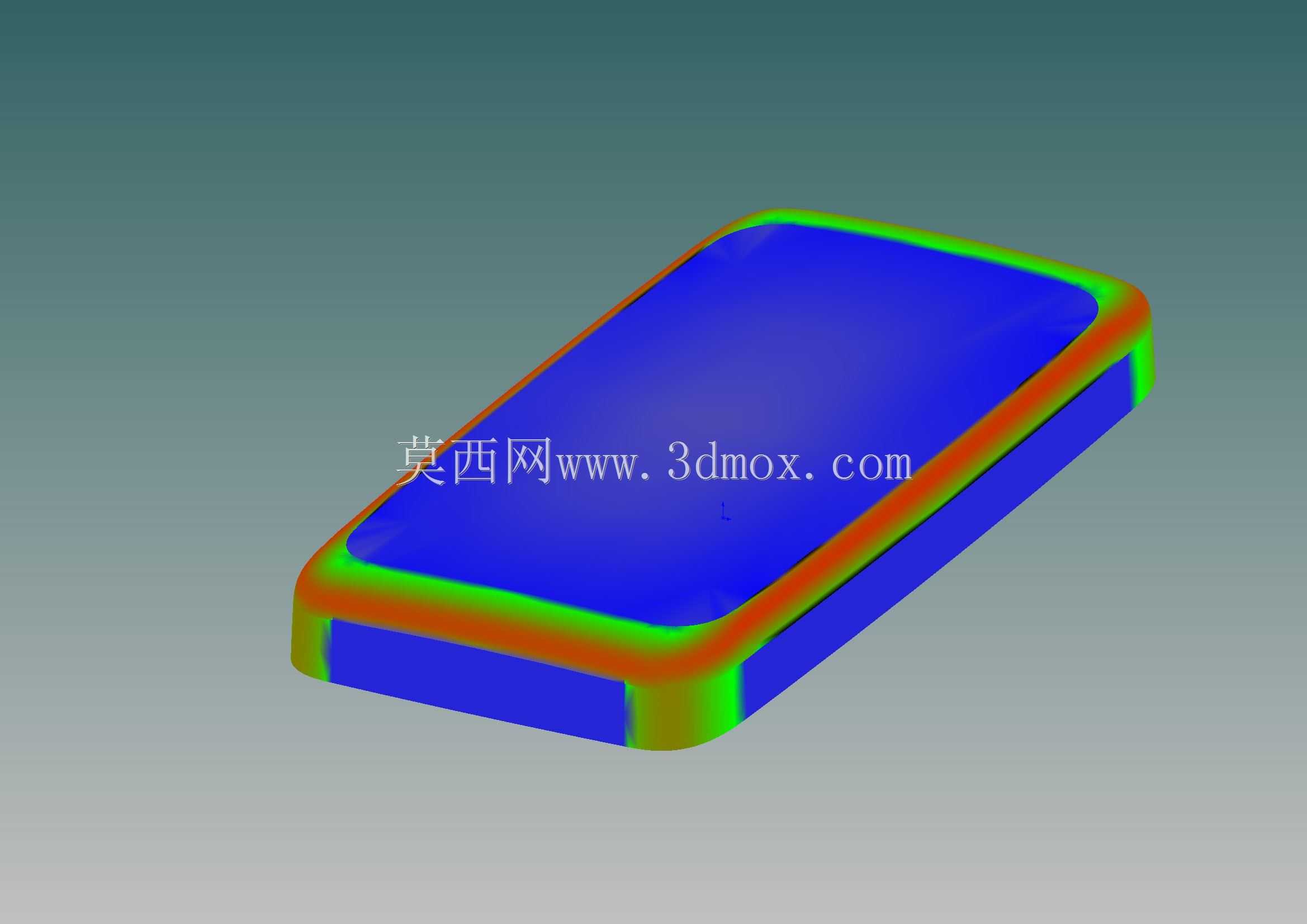

　　便携检测设备上盖、小型储能产品外罩这类需要兼顾握持舒适度与外观质感的零部件上，设计时首先要确定壳体的基础安装边界，整个壳体的长宽比例按照常规手持设备的握持尺寸设定，厚度控制在单手握持时手指能够自然包覆的范围，所有外凸的圆角半径都根据曲面连续的要求做了参数化关联，调整任意一个边的圆角参数时，相邻曲面的曲率会自动匹配，不会出现曲面破面或者衔接断层的问题。设计思路上没有采用常规的实体倒圆角方式，而是先搭建基础的曲面框架，通过曲率梳工具实时检查每一段衔接曲面的曲率变化，确保从顶面到侧面的过渡过程中，曲率的变化率也是连续平滑的，相比普通的G2连续曲面，G3连续的曲面在光影反射下不会出现反光带的扭曲，做高光喷涂或者阳极氧化处理时，

　　表面的流线感会更强，握持时手指划过曲面衔接处没有任何突兀的触感变化。在安装边界的处理上，壳体的内侧预留了均匀的壁厚，所有内侧的加强筋安装位都做了随形的曲面偏移，不会因为内侧的结构凸起破坏外侧曲面的连续性，侧边的分型线设置在曲面曲率变化最平缓的位置，避免注塑开模时在外观面留下明显的合模线痕迹。很多工程师在做这类曲面壳体时，容易出现外侧曲面做了连续处理，但内侧壁厚偏移时出现曲面褶皱，或者安装柱的位置与外曲面距离过近导致表面出现缩痕，这个结构在设计时就将所有内侧结构的安装位置与外曲面保持了足够的安全壁厚距离，所有安装柱的根部都做了渐变的圆角过渡，避免应力集中同时也防止外观面出现缩印。在实际的设备装配场景中，

　　这类G3连续的曲面壳体不需要额外做后期的打磨抛光处理，注塑成型后直接做表面处理就能达到很高的外观质感，相比多段拼接的壳体结构，一体化的连续曲面壳体的结构强度也更高，日常使用中受到磕碰时，应力会沿着连续的曲面均匀分散，不会在折角处出现应力集中导致的开裂问题。做这类曲面建模时，要注意避免为了追求曲面的顺滑度随意调整基础轮廓的尺寸，所有曲面的调整都要围绕内部元器件的安装空间来开展，在保证内部安装空间足够的前提下，再优化曲面的连续等级，不能本末倒置为了外观曲面牺牲内部的安装空间，这个结构在设计时就先确定了内部的最小安装空间边界，所有曲面的偏移调整都没有侵入这个预留的安装区域，确保后续结构设计时元器件能够顺利排布。另外在曲面的分模处理上，所有的脱模斜度都顺着曲面的走向做了随形设置，不会出现倒扣区域，开模时能够顺利顶出，不会因为曲面的连续过渡导致脱模困难，顶针的位置也都设置在壳体的内侧非外观区域，避免在外观面留下顶针痕迹。对于从事消费电子结构、手持设备结构设计的工程师来说，掌握G3连续曲面的建模逻辑，能够有效提升产品的外观质感，减少后期表面处理的返工率，很多时候产品的高端感并不来自复杂的结构，恰恰来自这些曲面衔接处的细节处理，哪怕是一个简单的圆角过渡，做到曲率变化率连续，就能让整个产品的质感提升一个档次。
