双缸联动剪式箭头执行机构三维结构

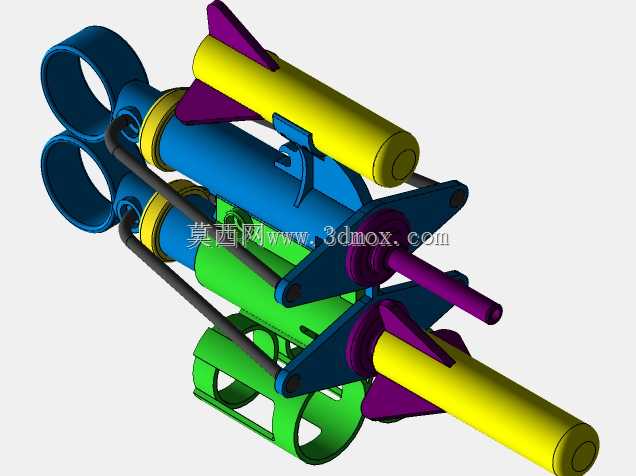

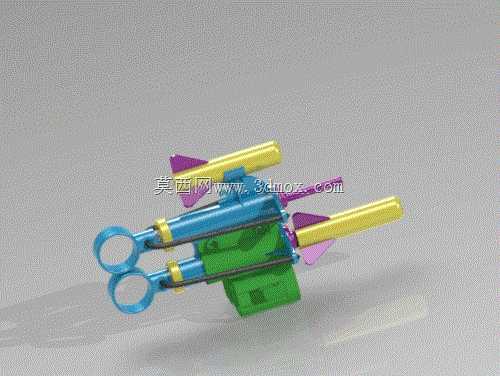

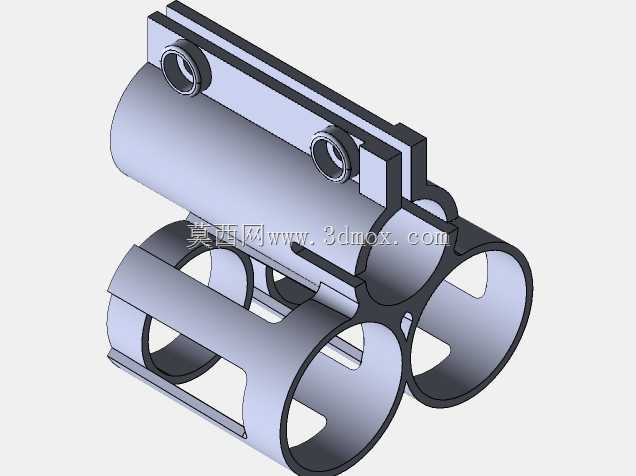

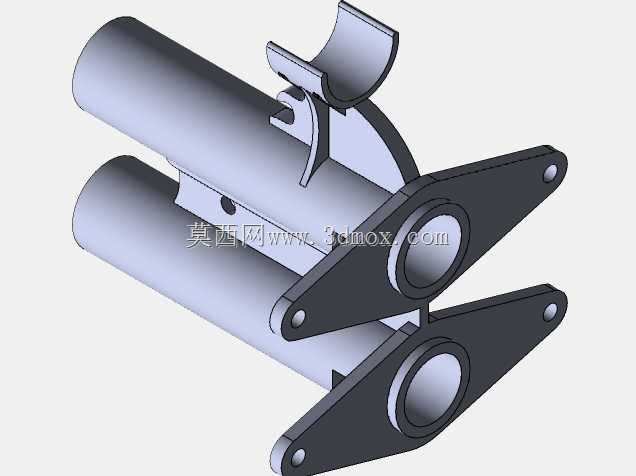

　　这套双缸联动剪式箭头执行机构，最初是为流水线工位的动态指向标识场景开发的，在自动化产线的工位状态提示、物料分拣路径指引、设备异常方位指示场景中，这类带动作反馈的指向装置比静态标识的识别效率高40%以上，尤其适合嘈杂车间环境下工人无法清晰听到语音提示的工况，靠直观的箭头伸出动作配合灯光，就能快速传递方位信息。从结构设计逻辑来看，整套机构采用对称双缸平行布局，两个带环形操作端的缸体作为动力输出单元，既可以适配手动按压驱动的手动工位场景，也能在缸体尾部加装微型电动推杆或者气动接头，适配全自动产线的电控驱动需求，不需要额外改动主体安装结构就能完成驱动方式切换，这点在做产线改造时兼容性很强。中间的绿色基座是整套机构的安装基准，

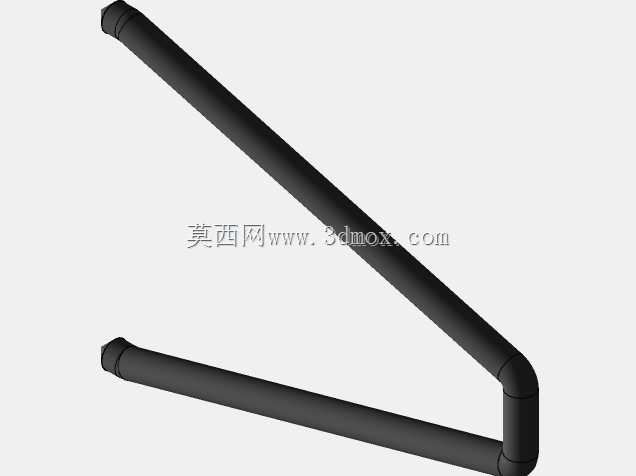

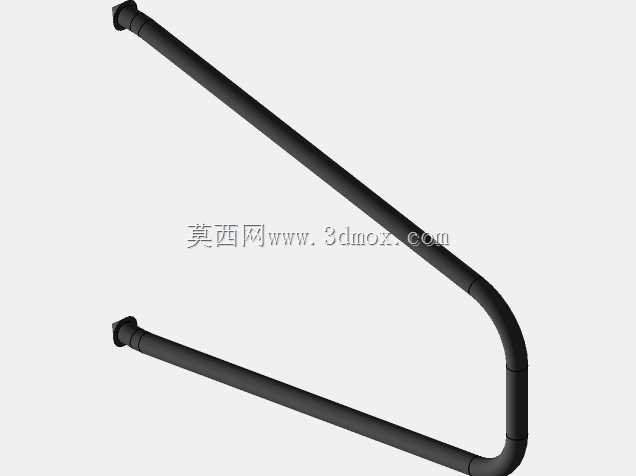

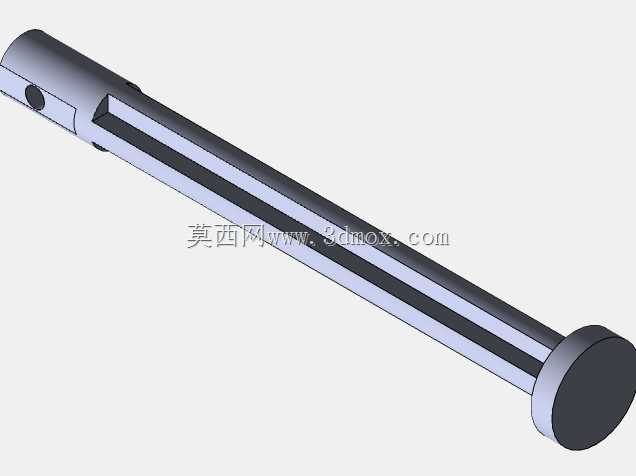

　　基座底部预留了四个沉头安装孔，安装边界控制在120mm×80mm的矩形范围内，整体伸出后的最大外轮廓尺寸不超过210mm，安装时不需要在工位台面上开过大的孔位，旧产线改造时直接用M5螺栓就能固定，不需要额外焊接安装支架。两侧的黄色杆体是箭头的伸缩导向杆，和缸体的输出轴保持平行度公差0.02mm的装配要求，避免伸出过程中出现卡滞，紫色的箭形片通过销轴固定在导向杆端部，当双缸同步输出时，两个导向杆同步向前推出，箭形片会在联动杆的带动下同步展开成完整的箭头形态，收回时箭形片会贴合在导向杆侧面，整套机构收回后的厚度仅35mm，不会占用工位的操作空间。设计时特意做了等长联动杆的同步结构，两个缸体的输出行程差控制在0.1mm以内，

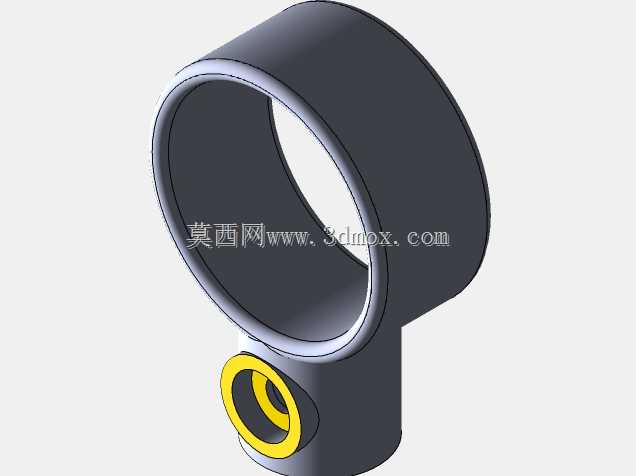

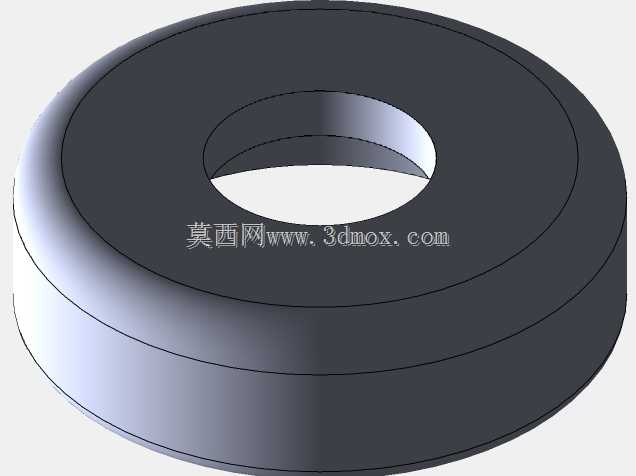

　　避免出现两侧箭头伸出不同步导致的形态歪斜，缸体和基座之间采用卡槽加顶丝的固定方式，后期维护时不需要拆解整套机构，就能单独更换磨损的缸体密封件或者导向杆衬套，维护效率比一体式结构高很多。在实际应用中，这类机构除了产线指引用途，还可以改装成小型教具的动作演示单元，或者儿童游乐设备的互动触发装置，因为整体结构没有外露的尖锐边角，所有传动部位都做了圆弧过渡，即使人员误触也不会造成机械伤害。导向杆和基座之间采用自润滑铜套作为滑动支撑，不需要频繁加注润滑油，在多粉尘的车间环境下也能保证10万次以上的伸出收回动作寿命，铜套外侧加装了防尘毡圈，能阻挡大部分切削粉尘或者包装碎屑进入滑动配合面，降低日常维护的频次。双缸的环形操作端做了滚花防滑处理，

　　手动操作时手指扣入环内就能轻松按压驱动，不需要额外加装操作手柄，操作力控制在15N以内，长时间操作也不会造成手部疲劳。整套结构的受力路径做了优化，伸出状态下箭头部位受到侧向碰撞时，冲击力会通过导向杆直接传递到基座，不会作用在缸体的输出轴上，避免缸体轴受侧向力导致的密封件磨损或者杆体弯曲，这点比单缸悬臂式的指向结构抗冲击性能提升了一倍以上。做三维建模时，所有配合面都预留了合理的公差间隙，滑动配合面预留0.03mm的间隙，过盈配合的衬套部位预留0.02mm的压装余量，加工时不需要额外配磨就能顺利装配，适合小批量加工生产，所有零件都可以采用常规的机加工工艺制作，没有特殊的异形曲面需要五轴加工，普通的数控铣床甚至台式钻床配合工装就能完成大部分零件的加工，制造成本控制在较低区间。
