弯管导珠分料输送结构三维设计

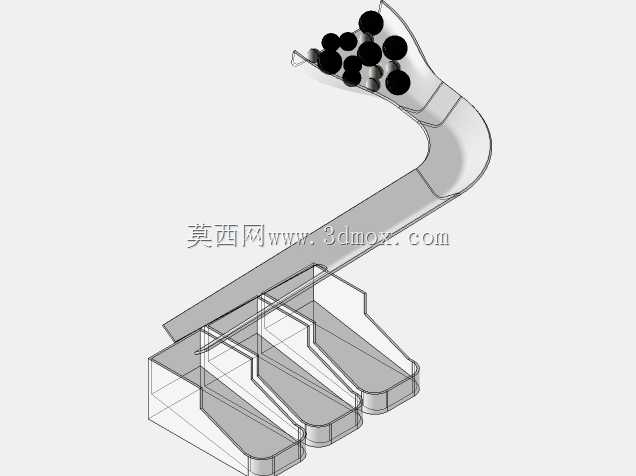

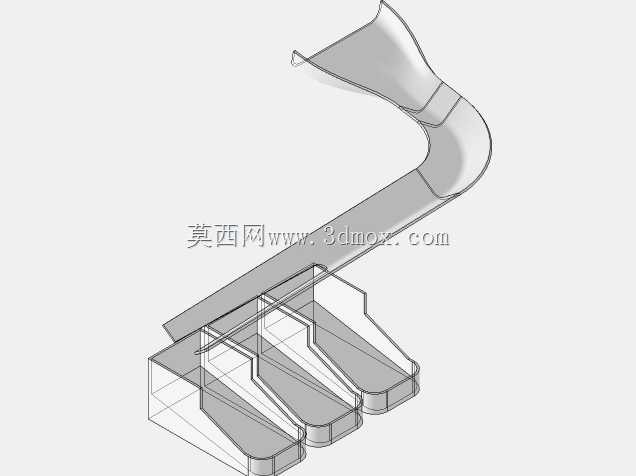

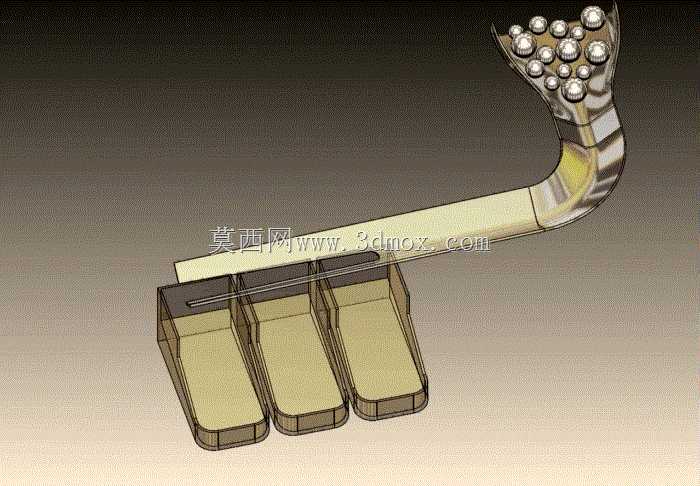

　　该结构主要应用于小尺寸球状工件的有序分送与定向输送场景，常见于小五金零件分拣、精密滚珠装配、小型颗粒物料定向给料的工位中，可对接后续的计数、装配、检测工序，解决球状零件易堆叠、出料方向杂乱的问题。从功能实现逻辑来看，结构分为三个独立的储料仓与一体式弯向导流通道两部分，三个并排设置的储料仓可分别暂存同规格球状工件，仓体采用半通透的结构设计，可直观观测内部余料量，仓体底部做了斜向导角处理，避免球状工件在仓内卡滞，依靠工件自身重力即可向出料端滑移。弯向导流通道与三个储料仓的出料端平滑衔接，通道内壁做了等径圆弧过渡，没有突兀的台阶或锐角，可保证球状工件在通道内滚动时无卡阻，通道末端做了扩口式的导珠排布结构，

　　可将连续输送过来的球状工件按预设的排列顺序导出，避免工件在出口处堆叠堵塞。设计过程中优先考虑了球状工件的运动特性，所有与工件接触的内壁面都做了顺滑处理，通道的弯曲半径经过适配，既保证整体结构的安装占用空间紧凑，又不会因为弯曲半径过小导致工件在弯道处卡停，三个储料仓的出料口宽度做了限位设计，仅允许单排球状工件依次进入导流通道，从根源上避免多工件同时挤入通道造成的堵料问题。从安装边界来看，三个储料仓的底部为平面结构，可直接通过螺栓固定在设备的安装台面上，整体结构的横向占用尺寸适配常规小型给料设备的安装空间，导流通道的出口端可根据对接工序的位置调整安装角度，弯管段的结构强度可支撑长时间的工件滚动摩擦，

　　无需额外添加耐磨衬板即可满足常规工况下的使用寿命要求。实际使用过程中，球状工件从储料仓上方投入后，依靠重力沿仓体斜底滑向出料口，单排进入弯向导流通道后沿通道内壁滚动，最终在出口端按排布顺序依次送出，整个输送过程无需额外动力驱动，仅依靠工件自身重力即可完成分料与定向输送，结构简单可靠，故障点少，维护时仅需定期清理通道内的杂物即可，无需复杂的拆装操作。仓体的分隔设计可实现单仓独立补料，补料过程中不会影响其他仓体的正常出料，适配连续生产的工位需求，导流通道的截面尺寸与所输送的球状工件直径做了匹配设计，间隙控制在合理范围内，既不会因为间隙过小导致工件卡滞，也不会因为间隙过大导致工件在通道内翻转偏离输送路径。
