复古立式往复式蒸汽机结构设计

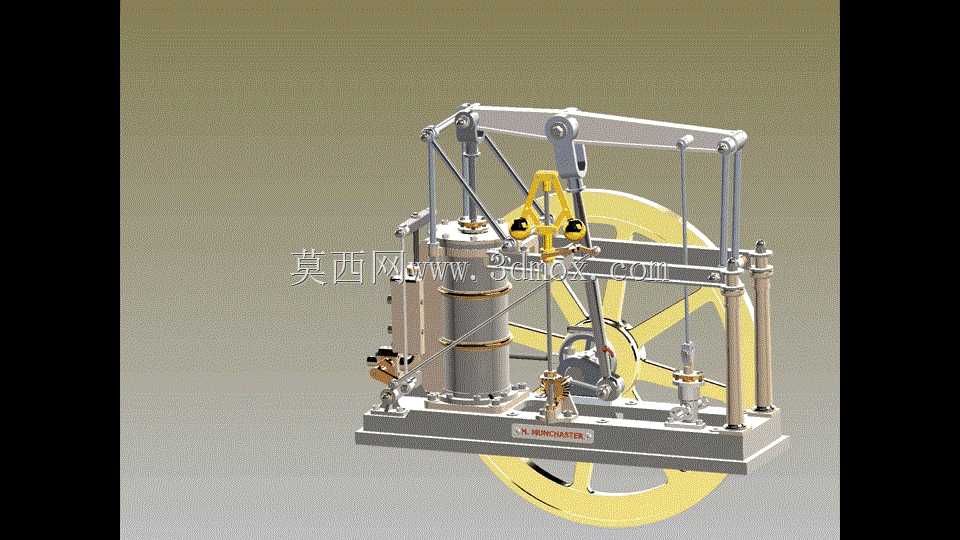

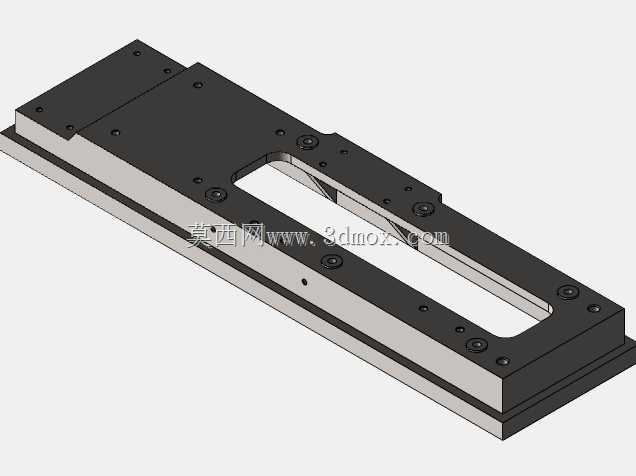

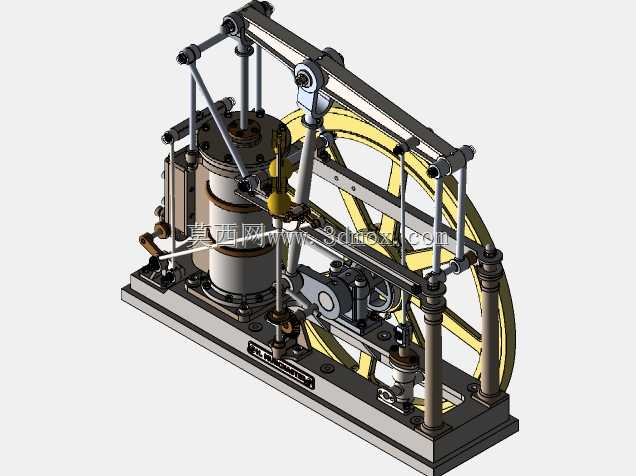

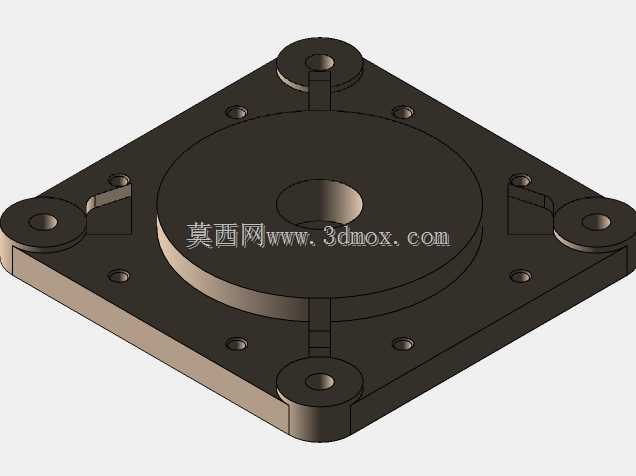

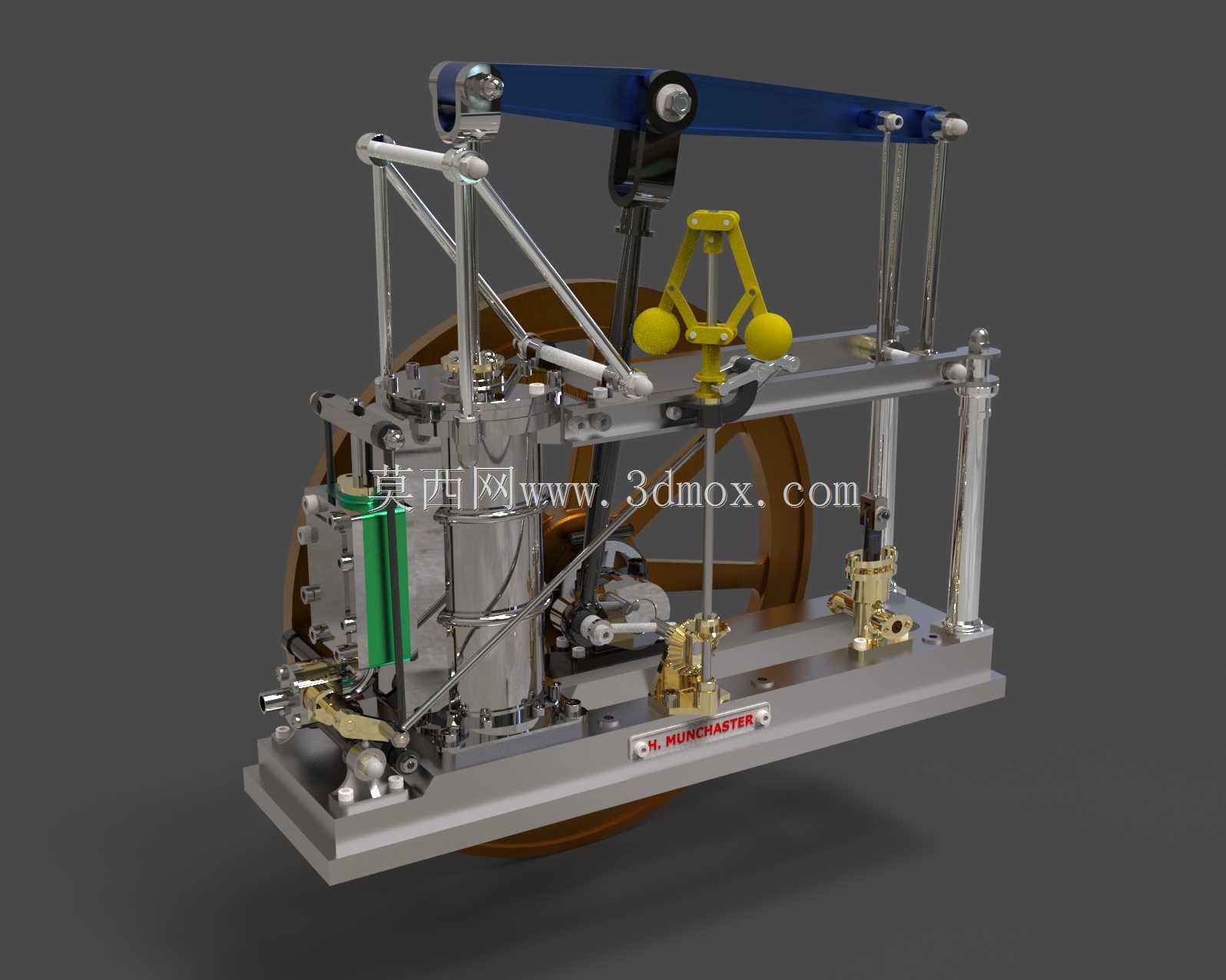

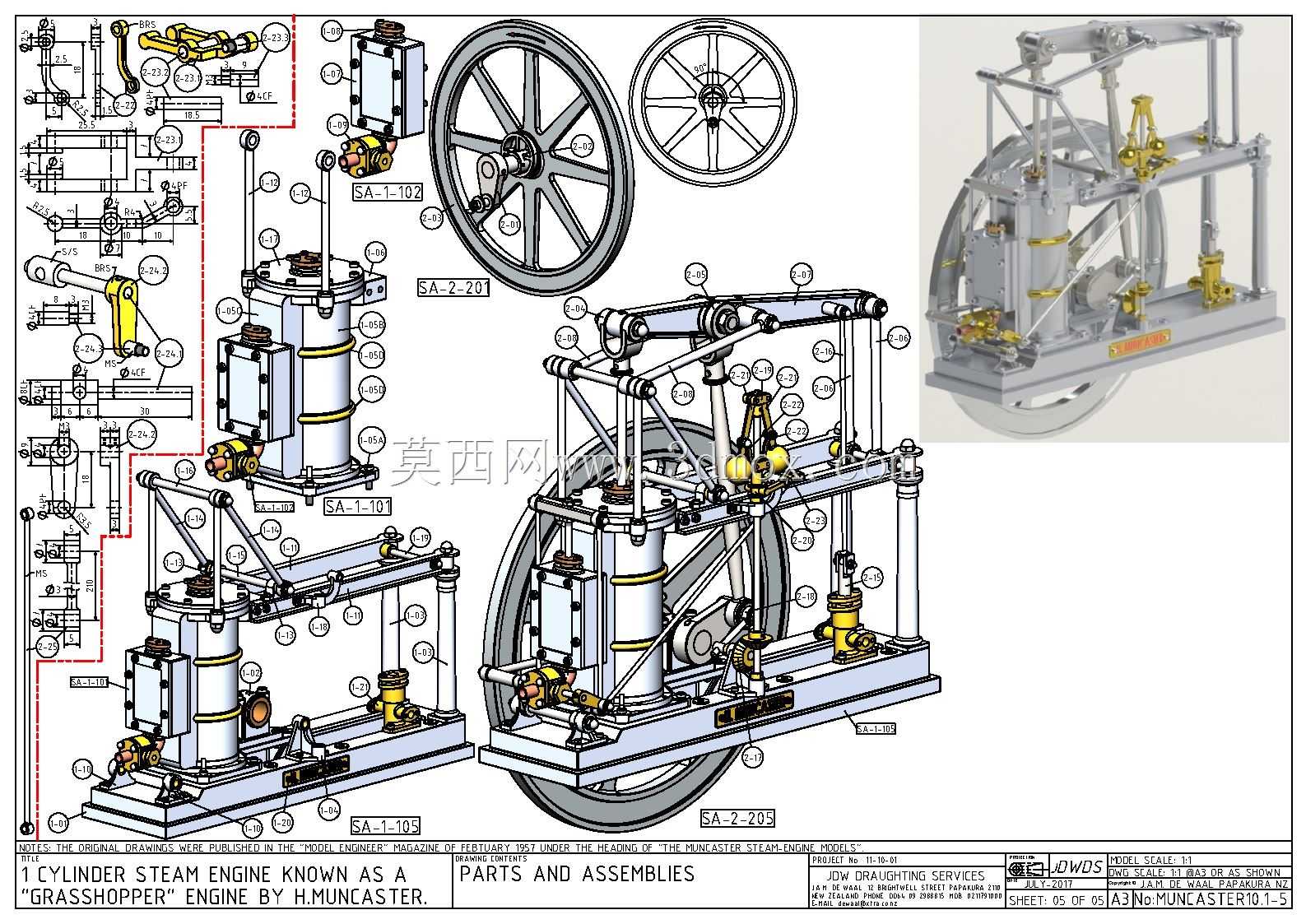

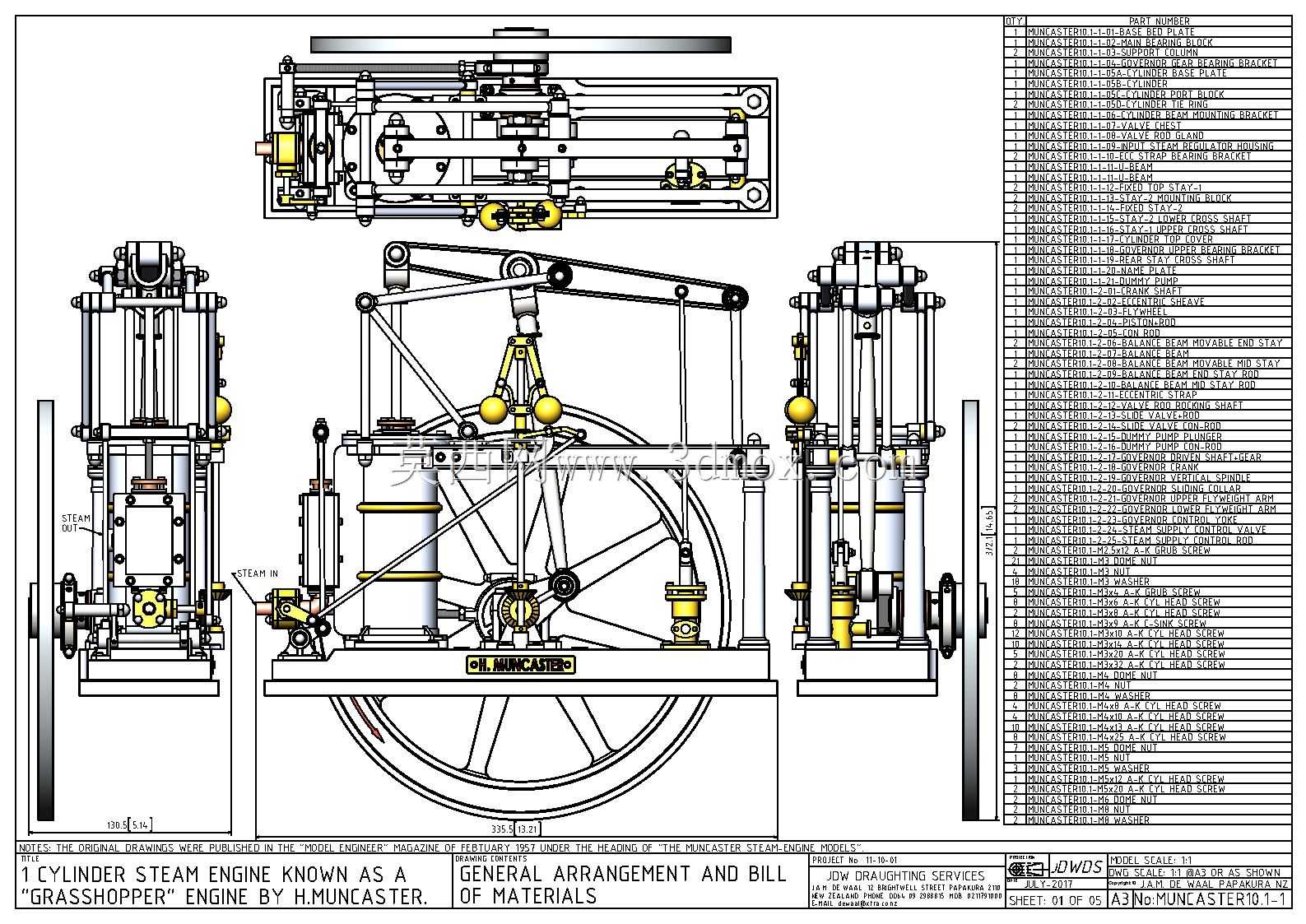

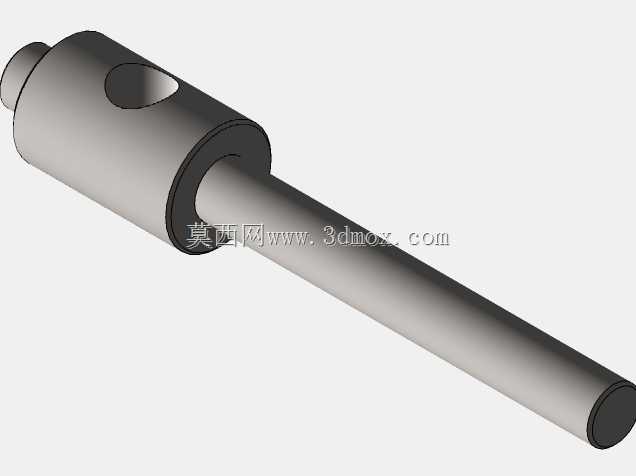

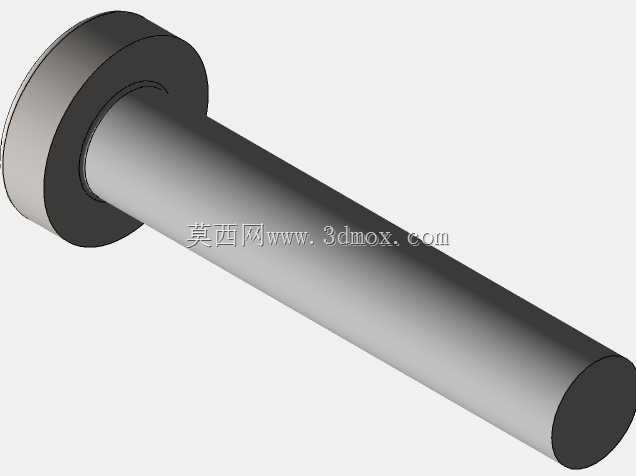

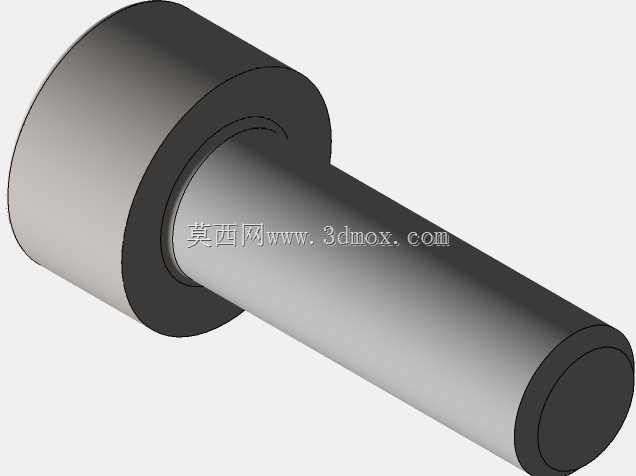

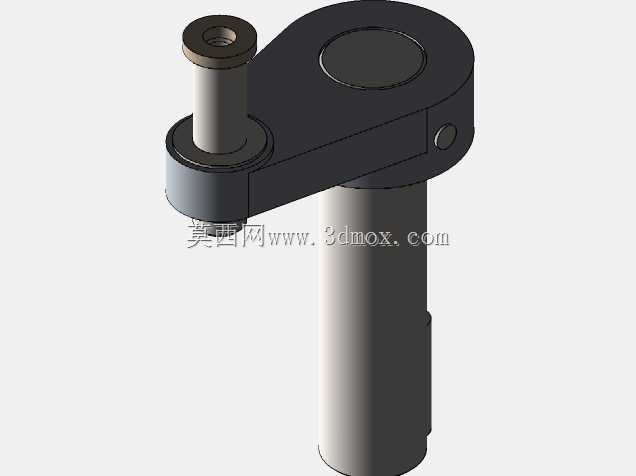

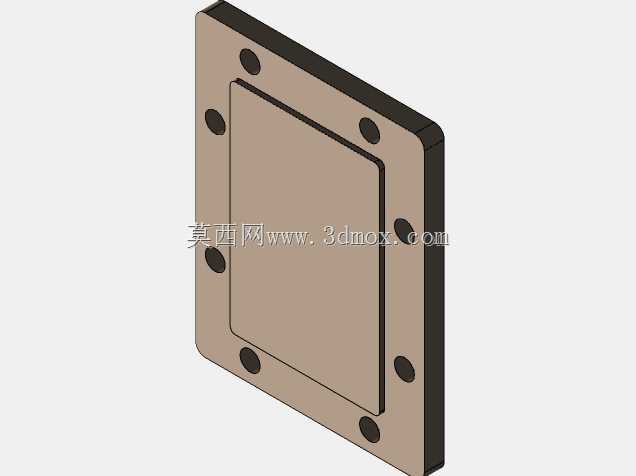

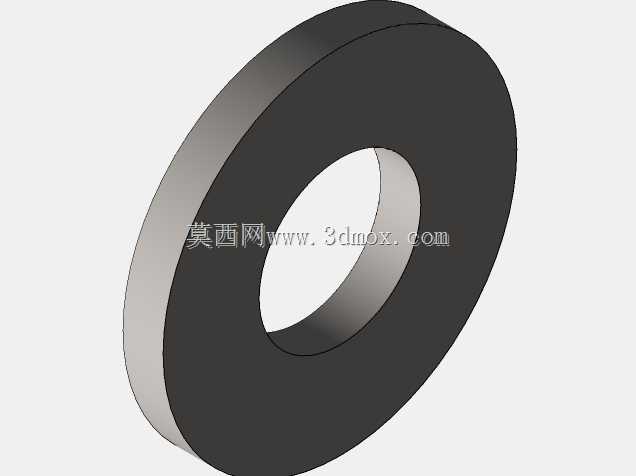

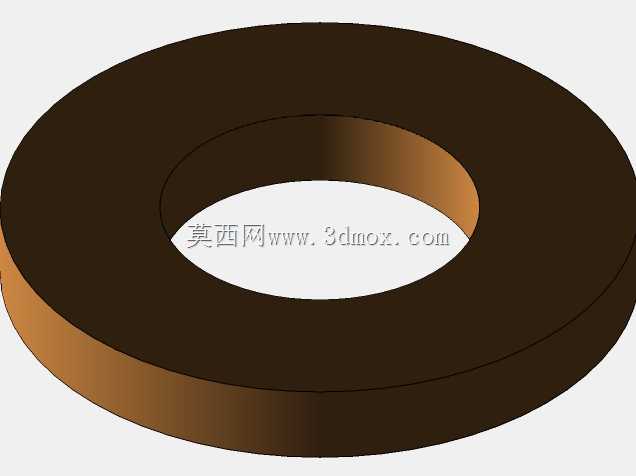

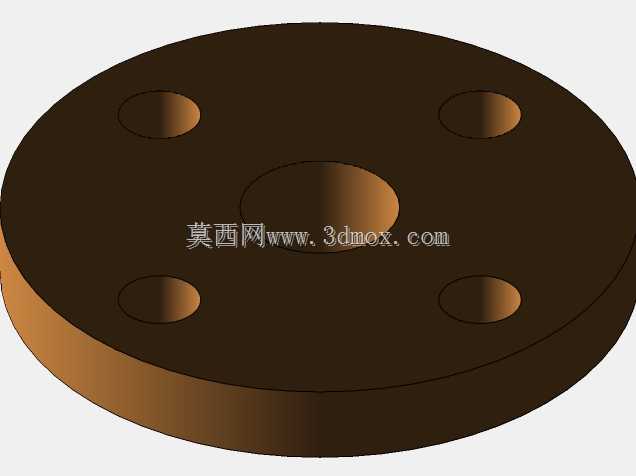

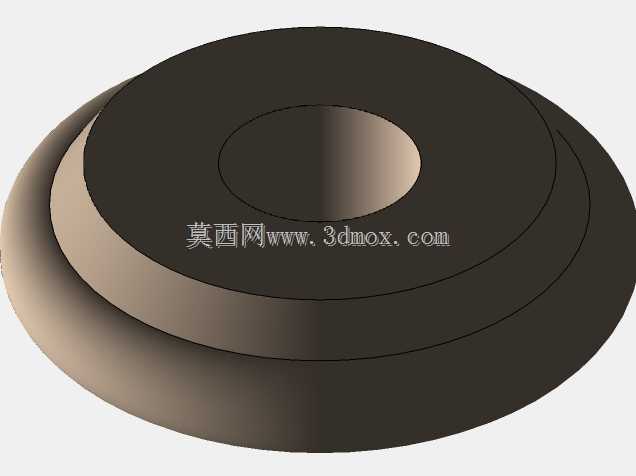

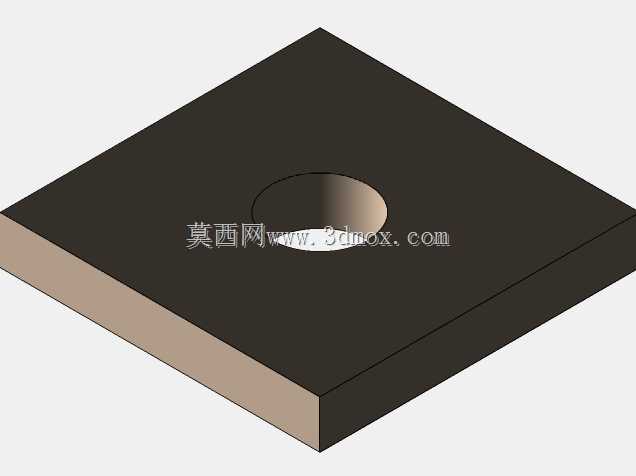

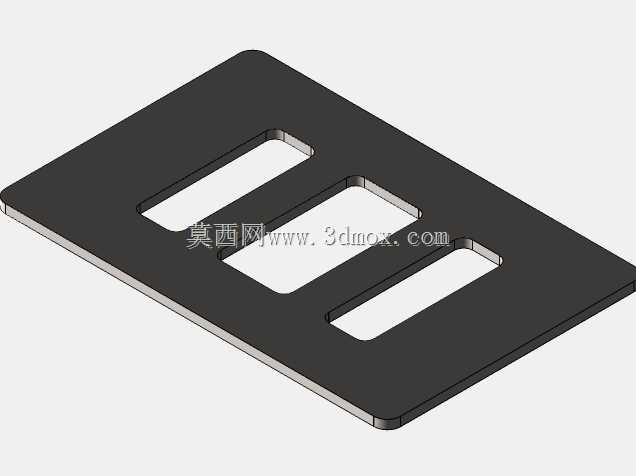

　　该款立式往复式蒸汽动力装置，属于早期外燃式动力转换设备的复刻设计，整体采用立式对称布局，核心做功单元居中布置，大直径飞轮设置于机组侧方，通过曲柄连杆机构将活塞的直线往复运动转换为飞轮的旋转扭矩输出，整套机构的支撑框架采用立柱式桁架结构，兼顾结构刚性与轻量化需求，可直观展示蒸汽动力的完整做功循环过程。从实际应用场景来看，这类复刻结构多用于工业科普教具、复古动力装置收藏展示、小型蒸汽动力实验平台搭建，也可作为古典机械结构教学的演示载体，帮助从业者理解早期动力机械的运动转换逻辑、配气机构联动原理，其结构设计逻辑也能为现代小型往复式动力装置的结构优化提供参考。整套机组的安装边界以底部厚重安装平板为基准，平板上预留了对应气缸支座、立柱支座、

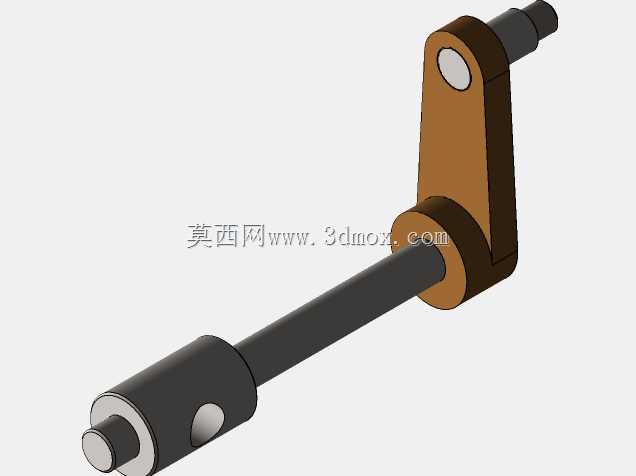

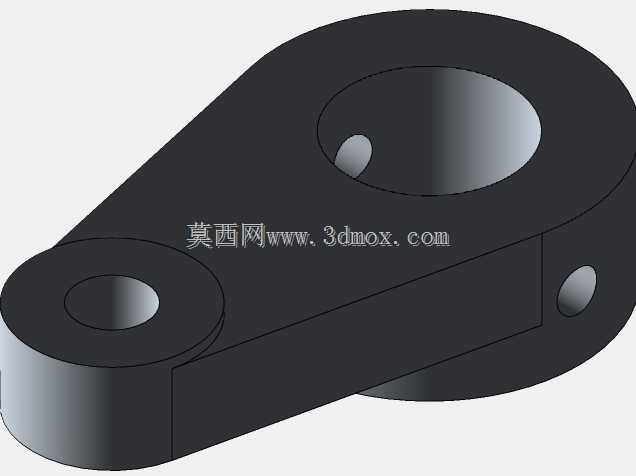

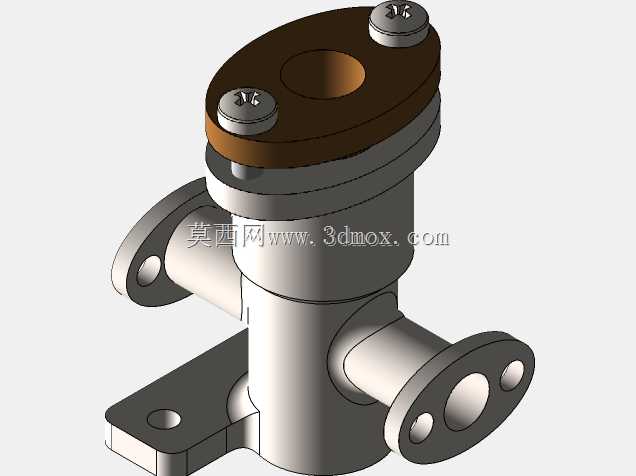

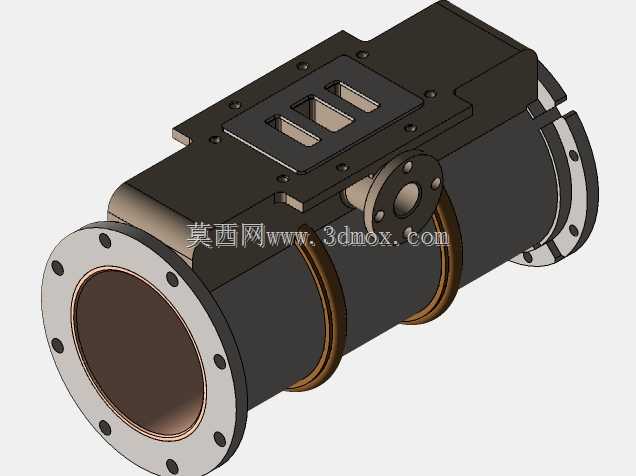

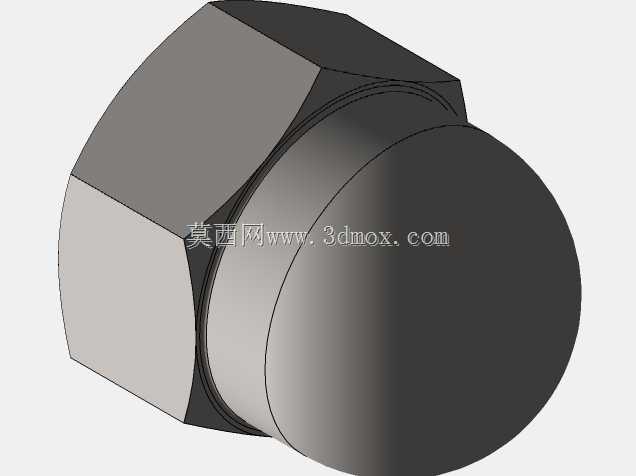

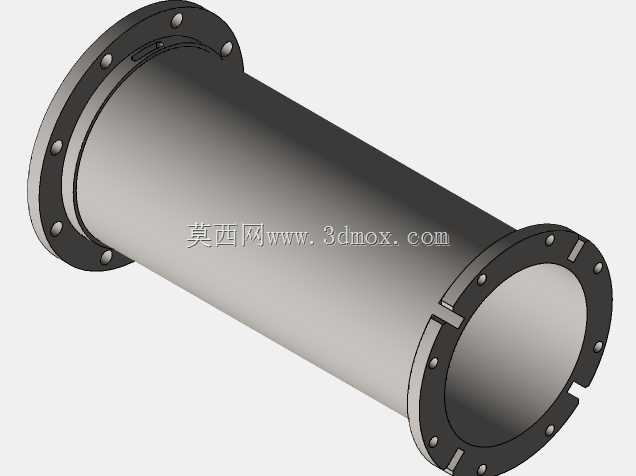

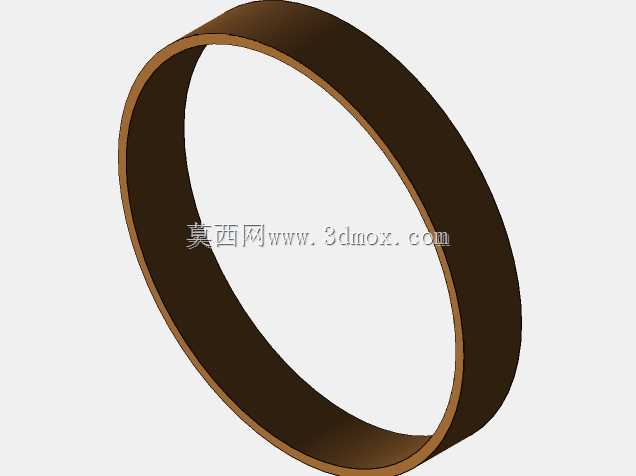

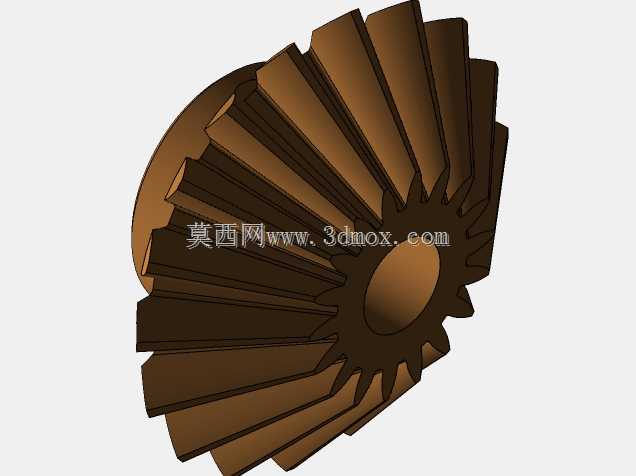

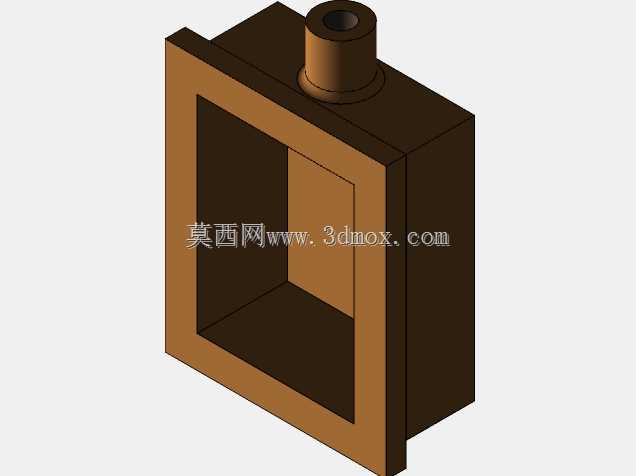

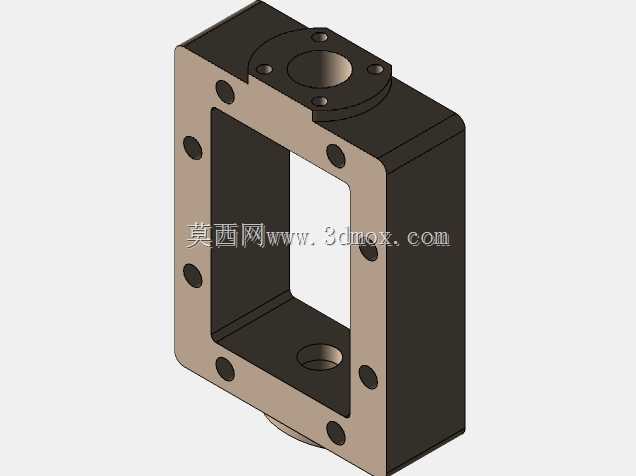

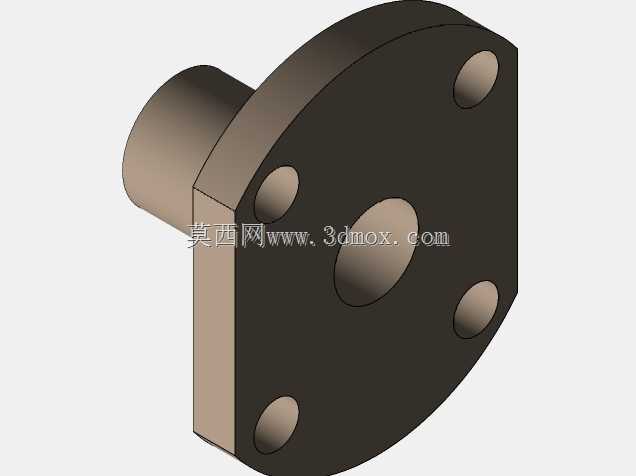

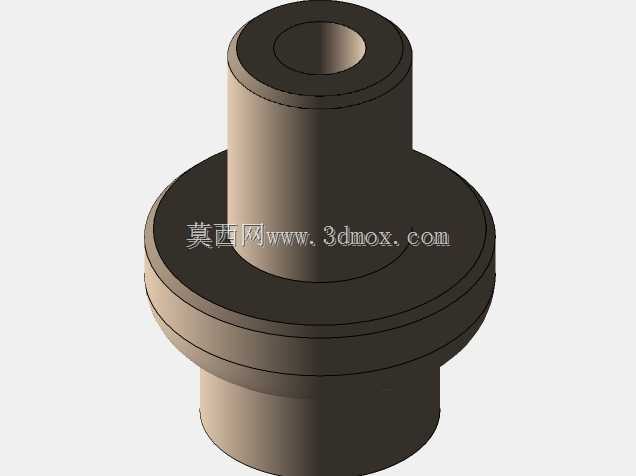

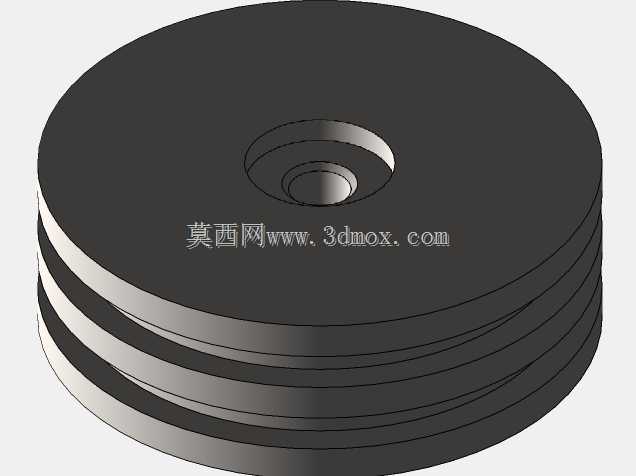

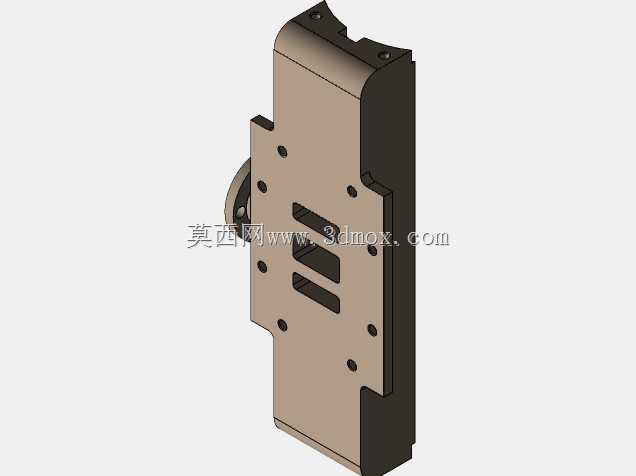

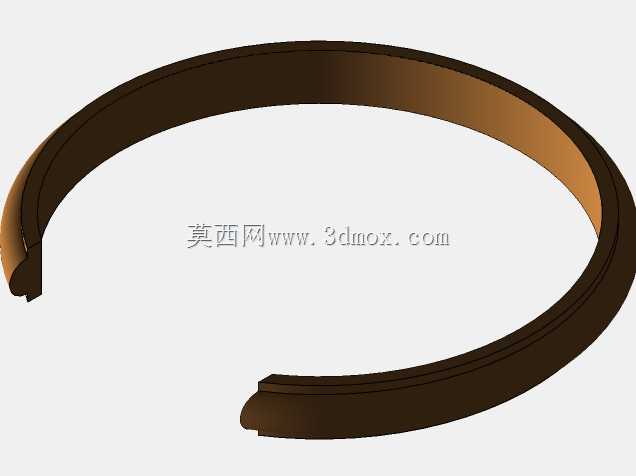

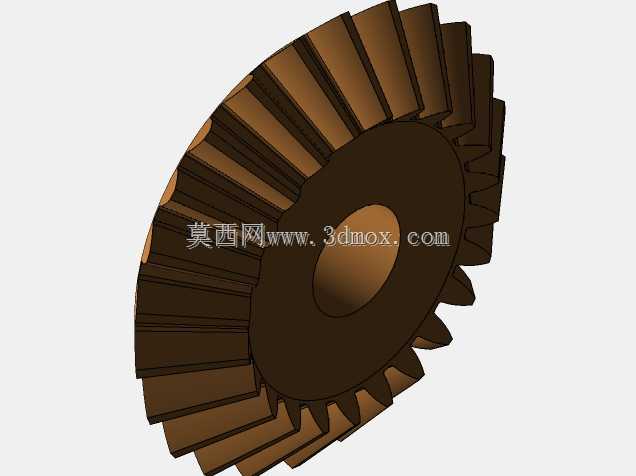

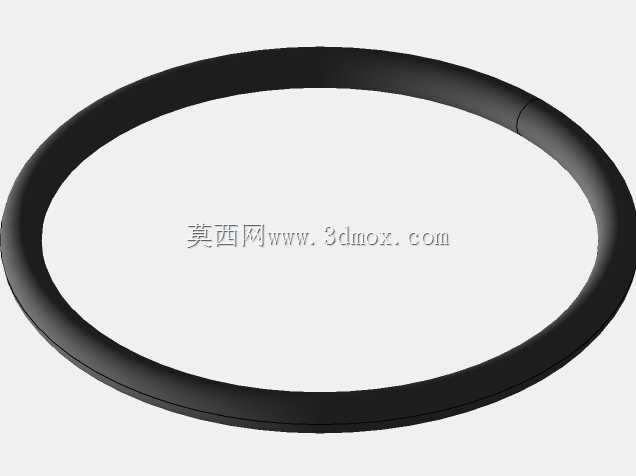

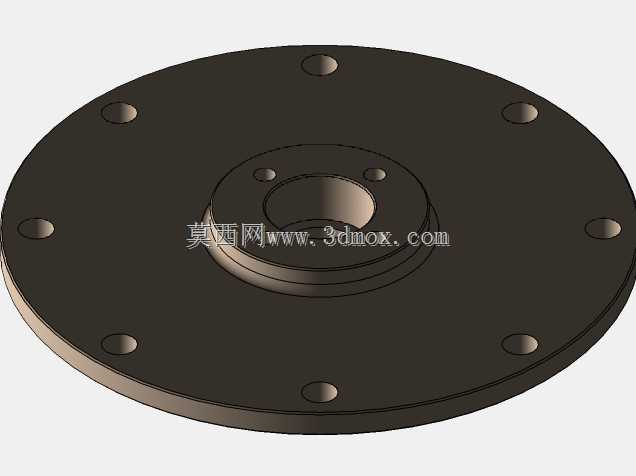

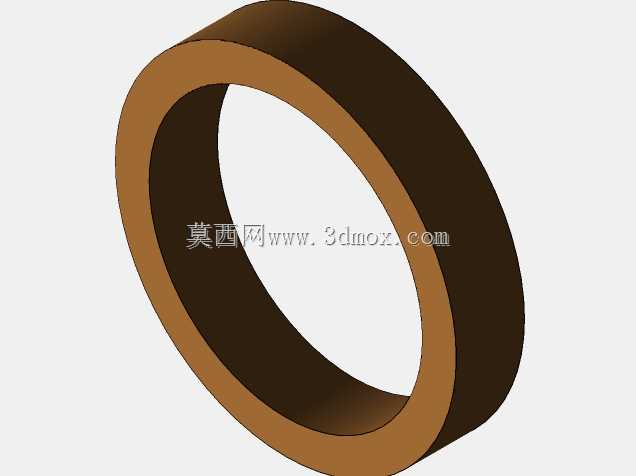

　　飞轮轴承座、配气阀组的安装定位孔，安装时需保证各立柱的同轴度、气缸轴线与安装面的垂直度，避免活塞运行过程中出现偏磨，影响动力输出效率；飞轮的安装需保证其回转平面与曲柄轴线垂直，飞轮自身做静平衡处理，降低高速运转时的振动幅值。设计过程中，首先围绕单缸双作用蒸汽做功的核心逻辑展开，气缸作为核心承压部件，外壁设置了多层环形加强筋，既提升缸体的承压能力，也能增大散热面积，适配蒸汽工作过程中的温度变化需求；活塞与缸体之间的密封结构采用填料密封形式，预留了密封件的压缩调整空间，可在长期运行磨损后调整密封压紧力，减少蒸汽泄漏损失。配气机构采用滑阀式配气结构，通过偏心轮与主轴联动，按照活塞的运行行程精准控制进汽、排汽的时序，

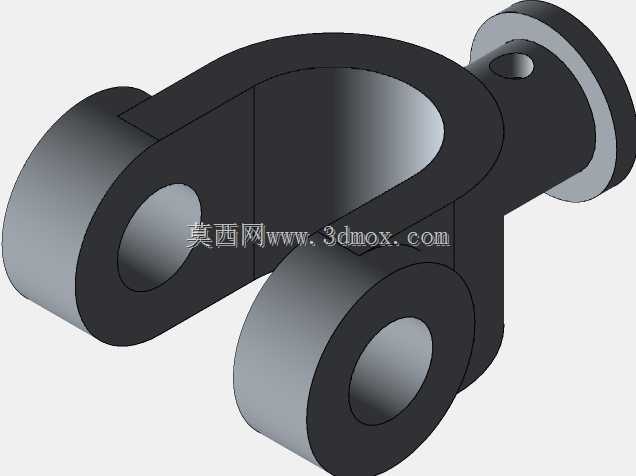

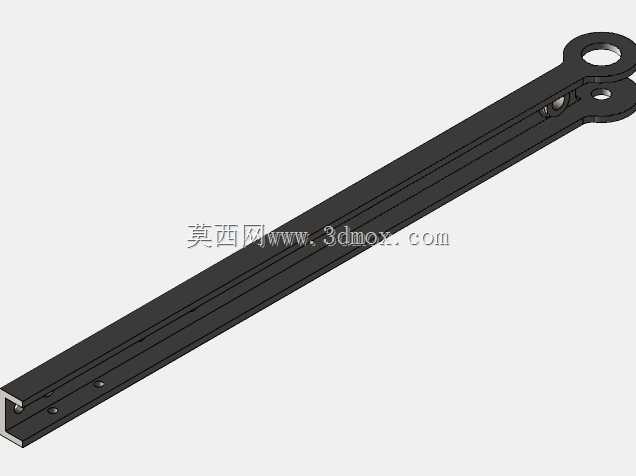

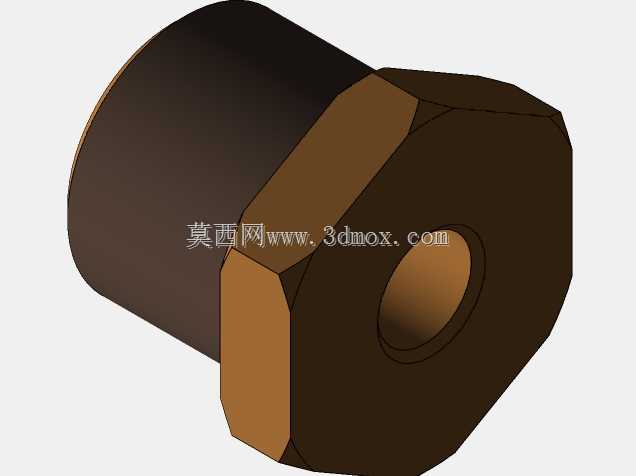

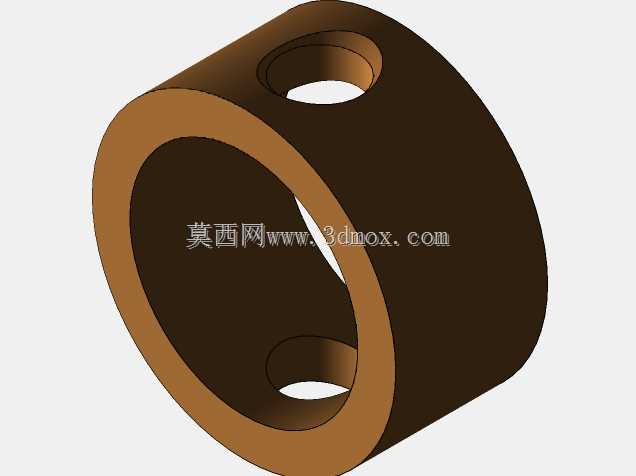

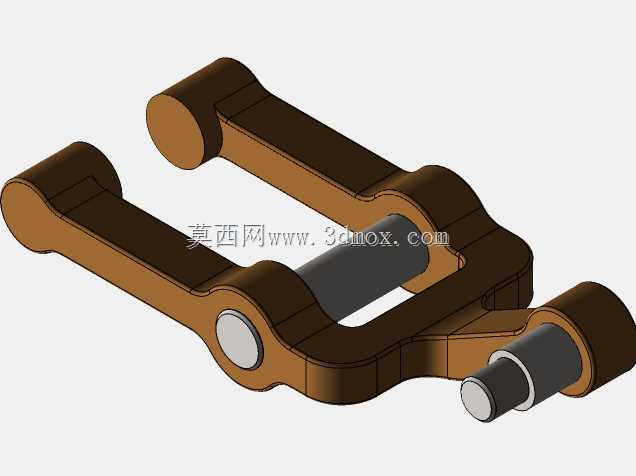

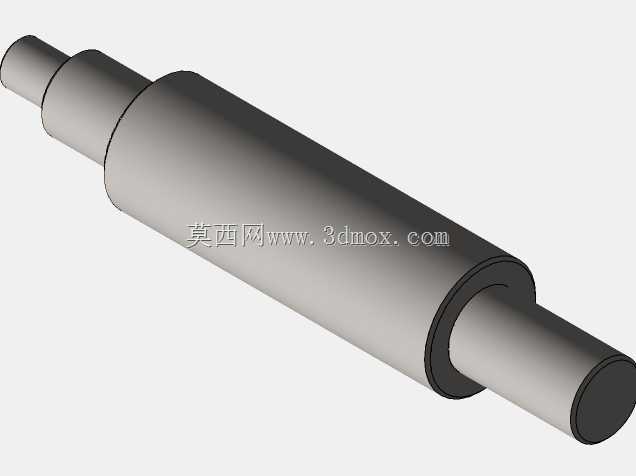

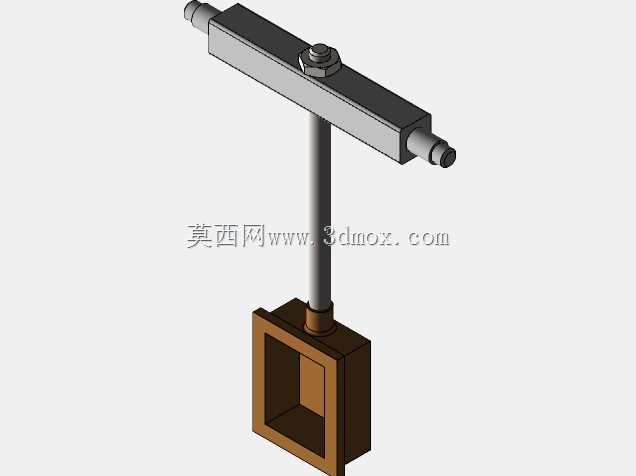

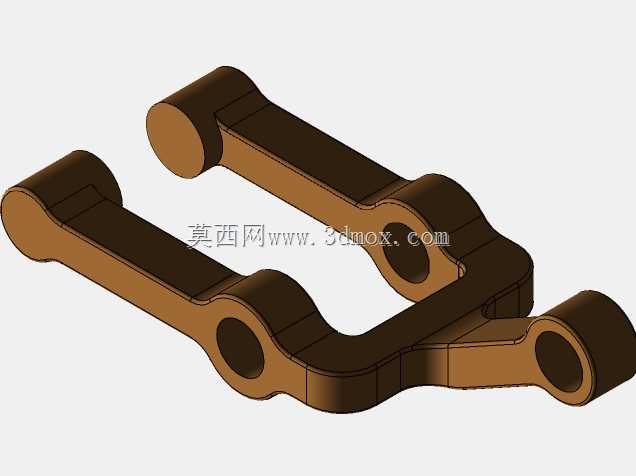

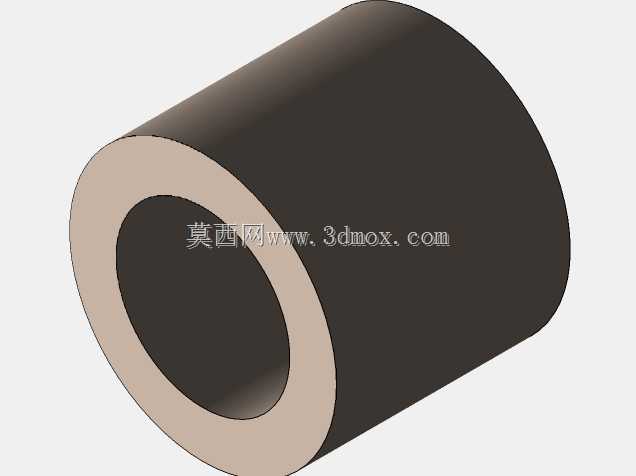

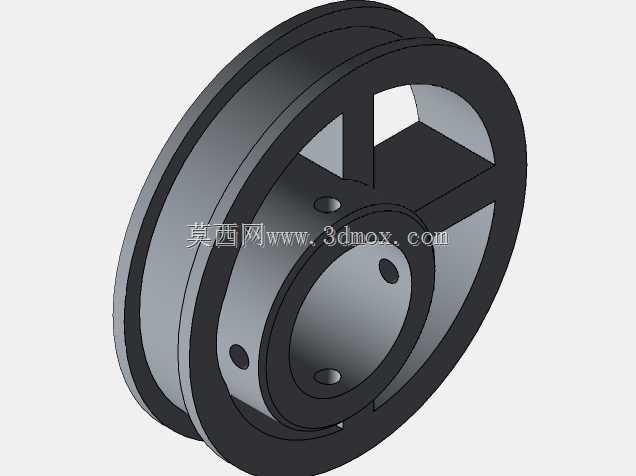

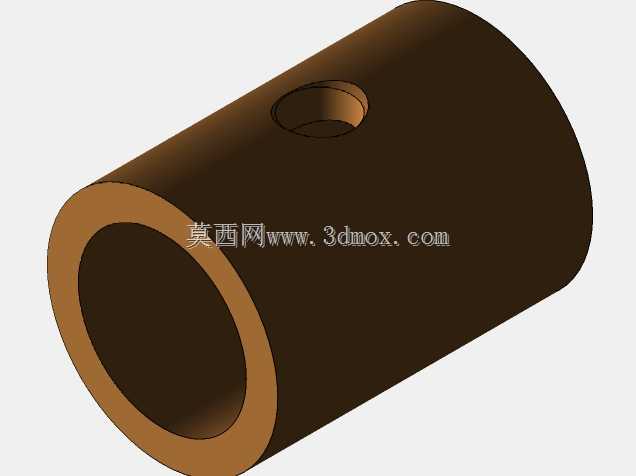

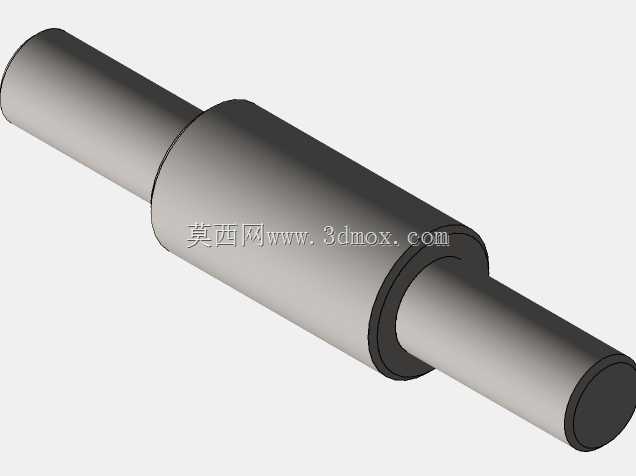

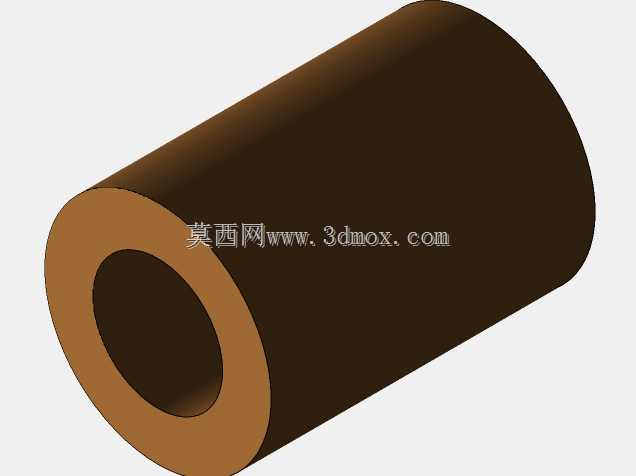

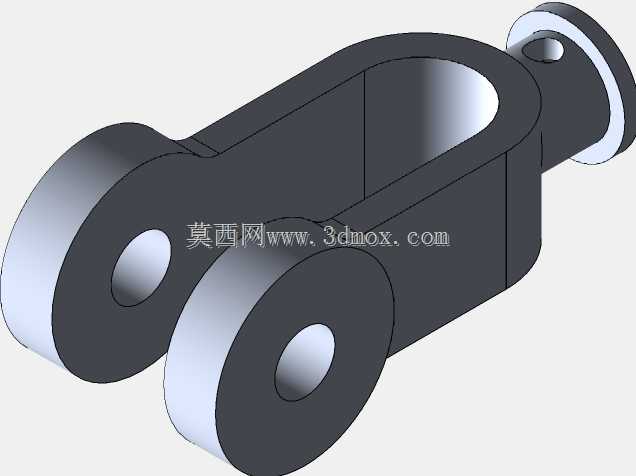

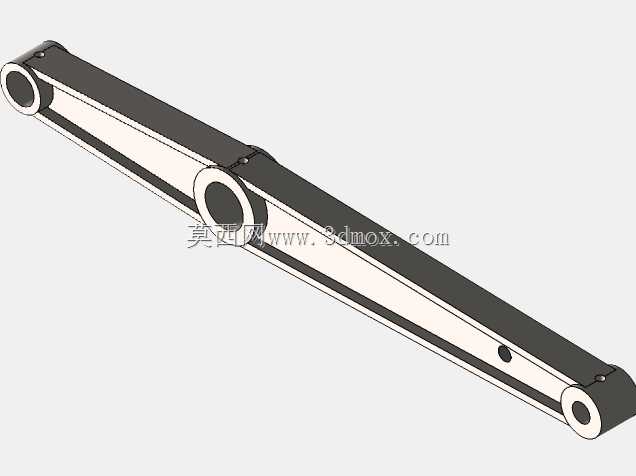

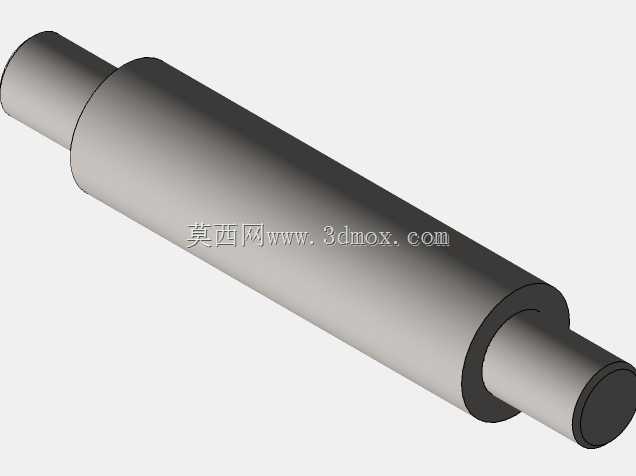

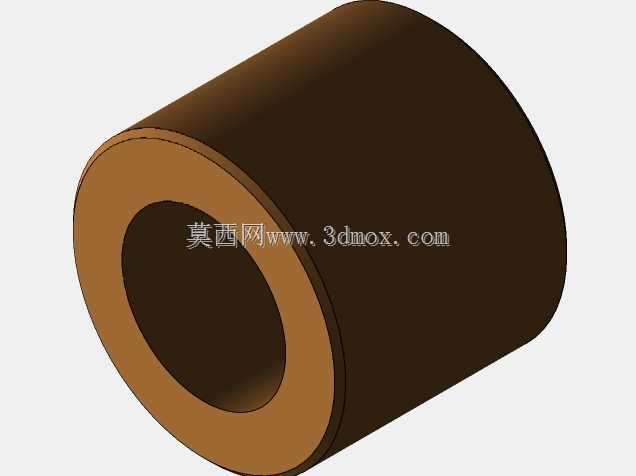

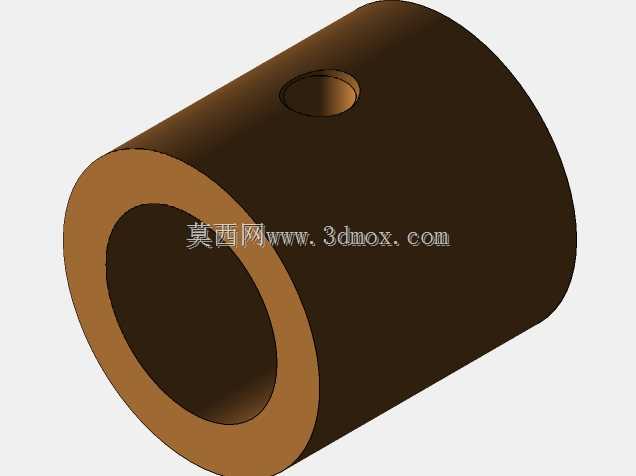

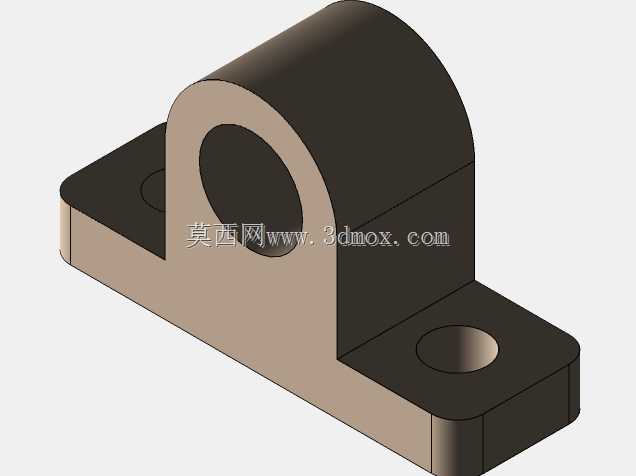

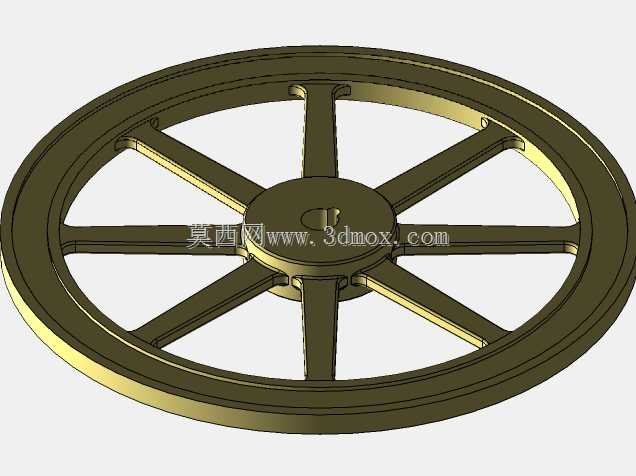

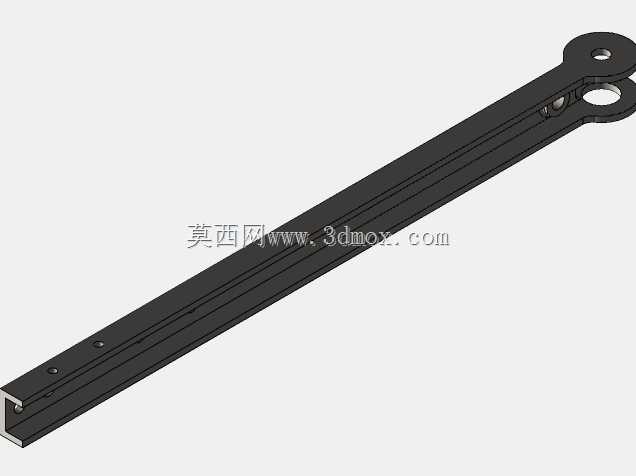

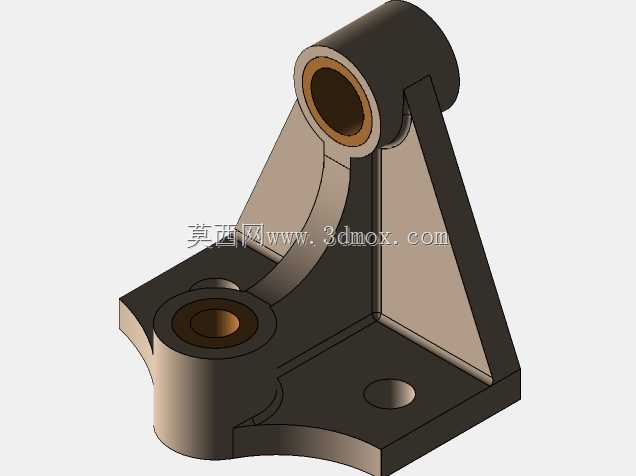

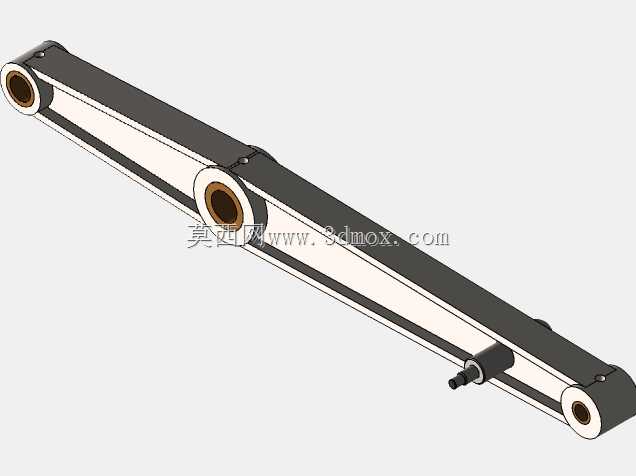

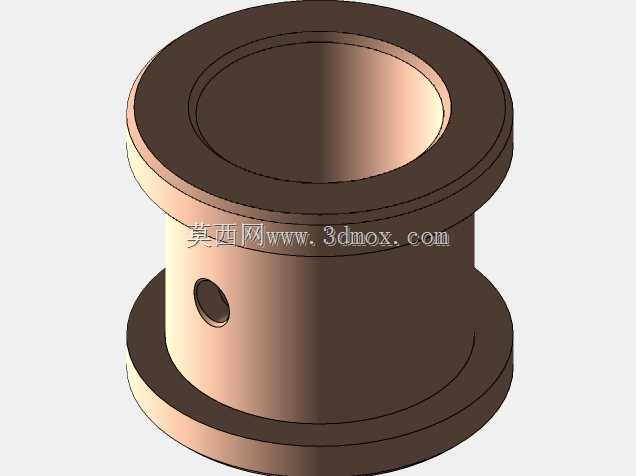

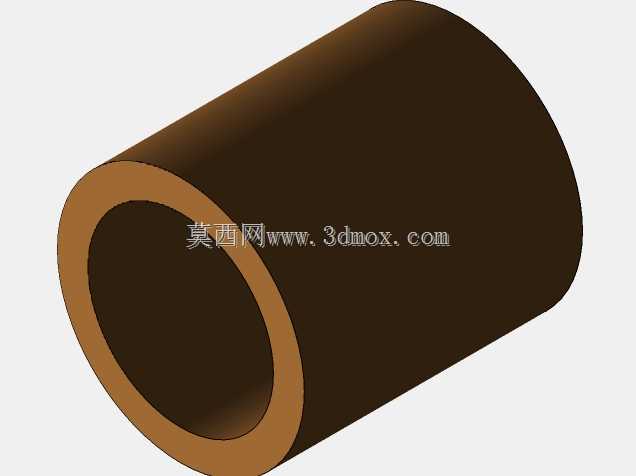

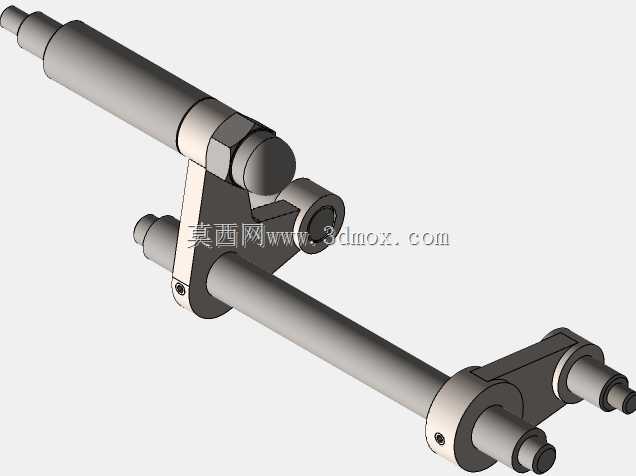

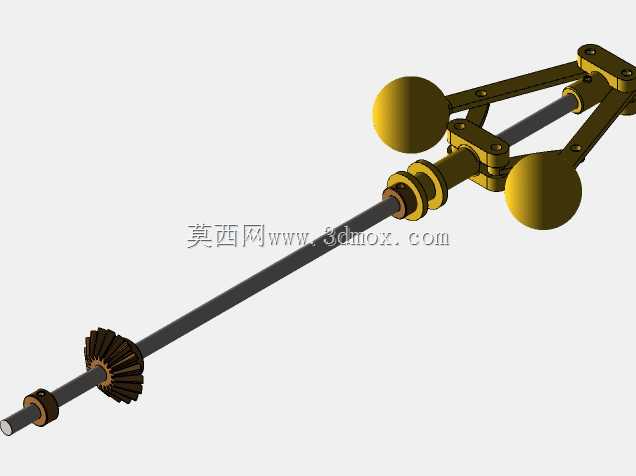

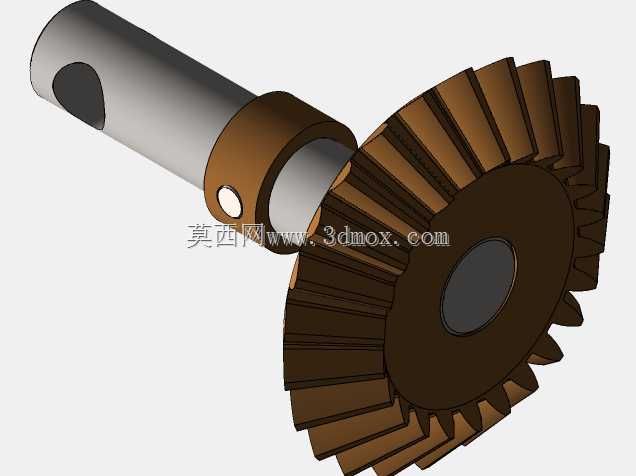

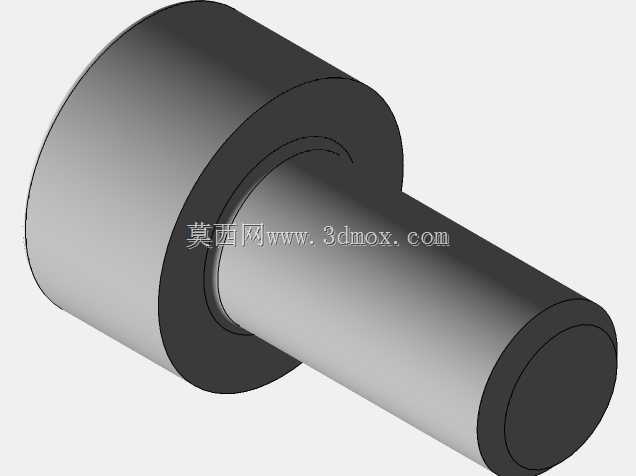

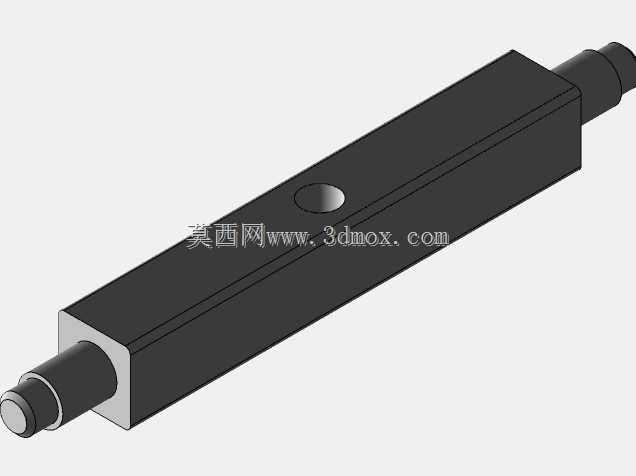

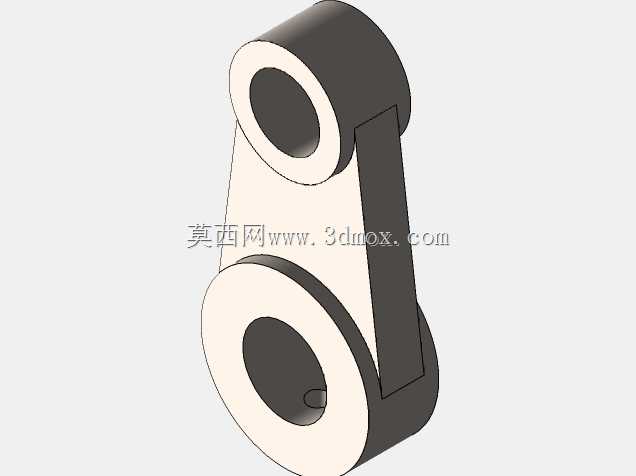

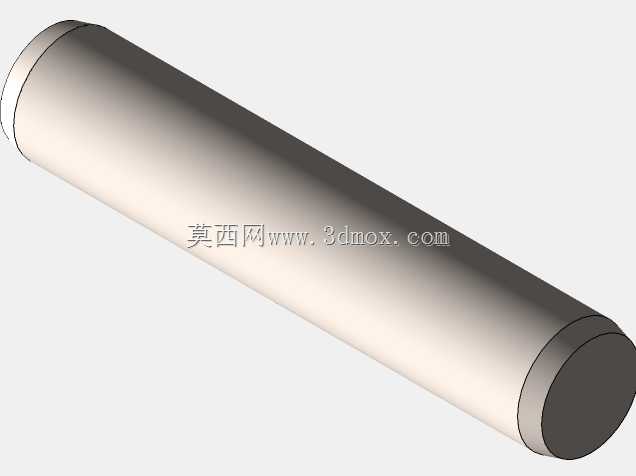

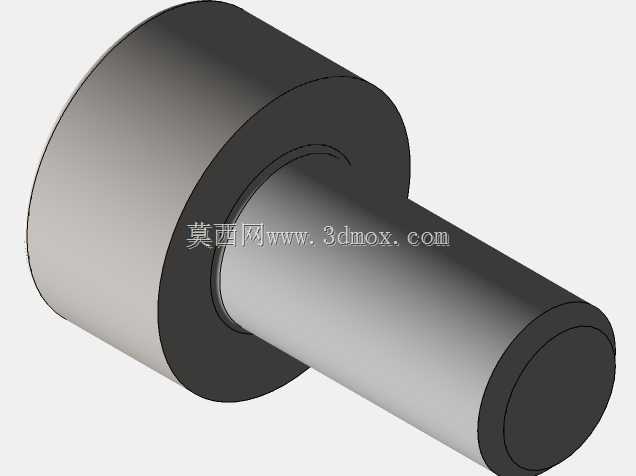

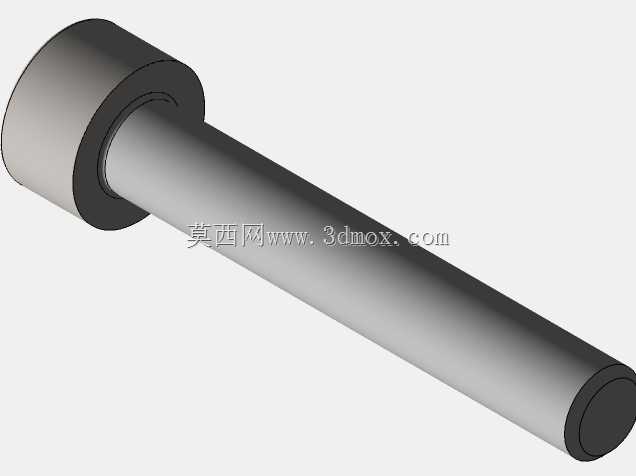

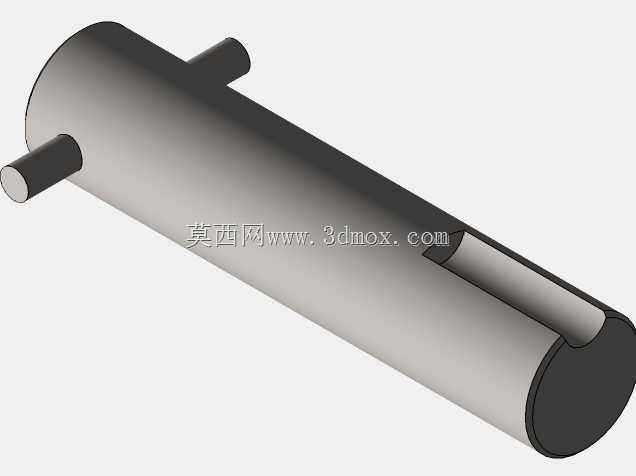

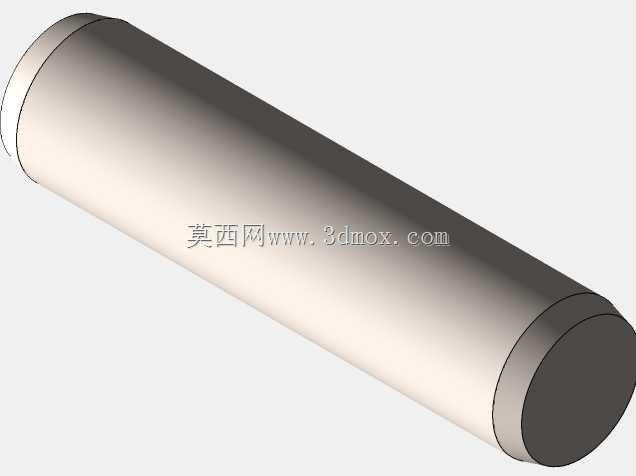

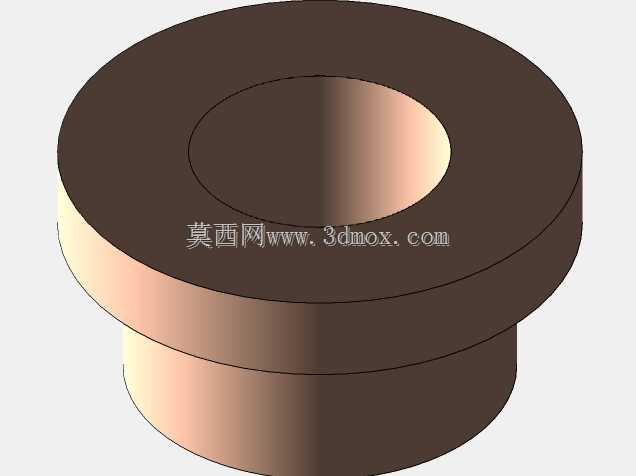

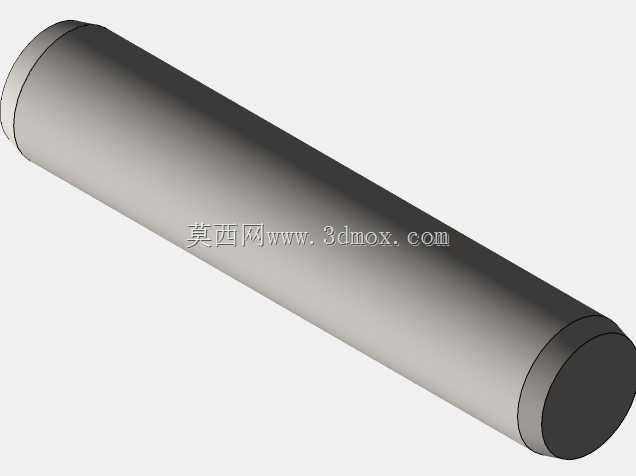

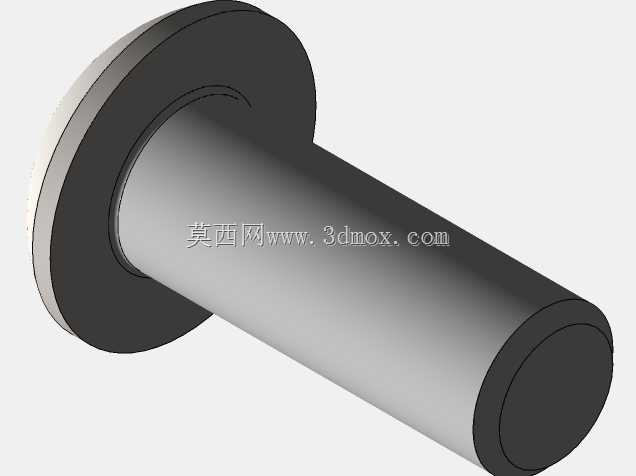

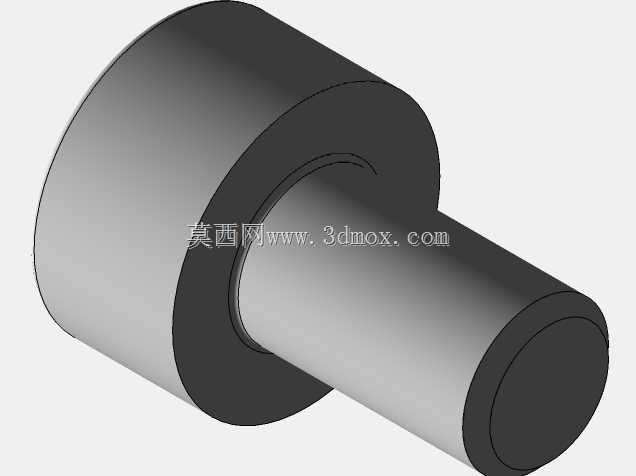

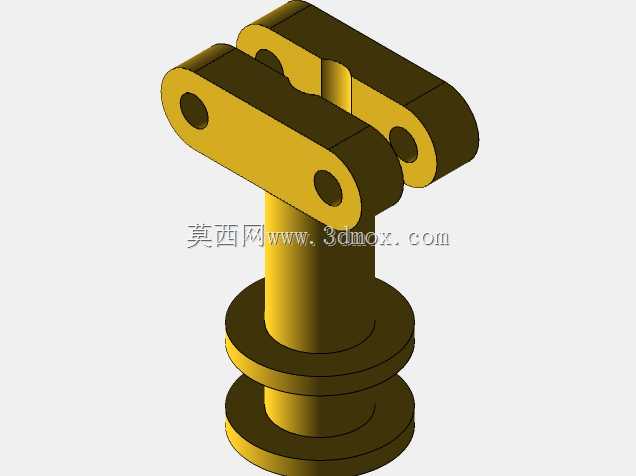

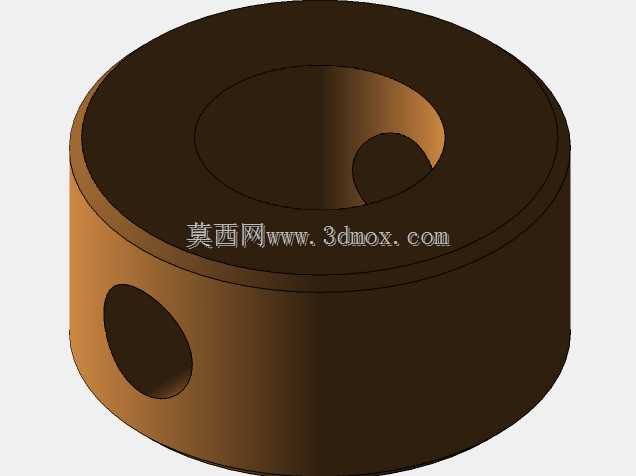

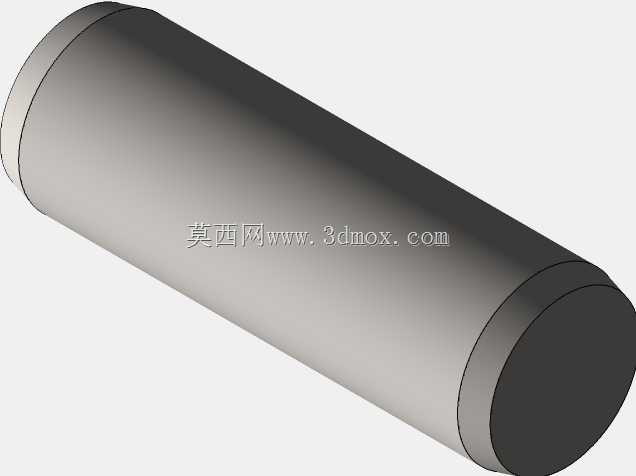

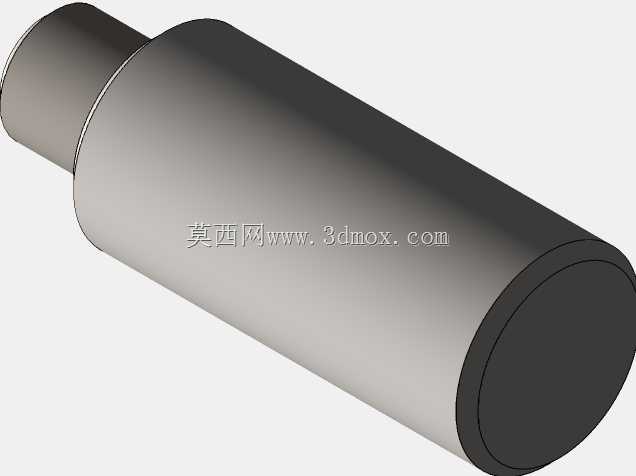

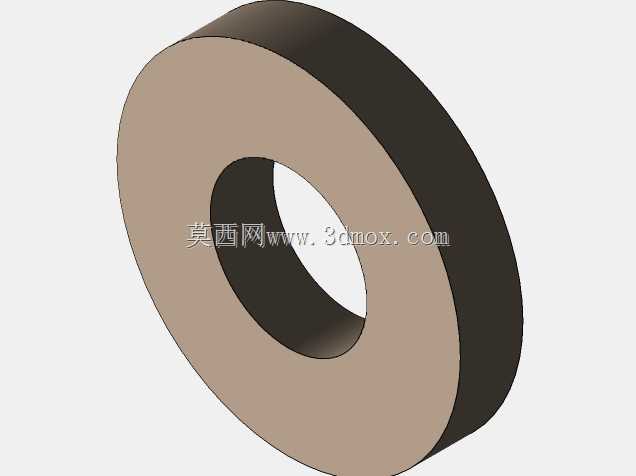

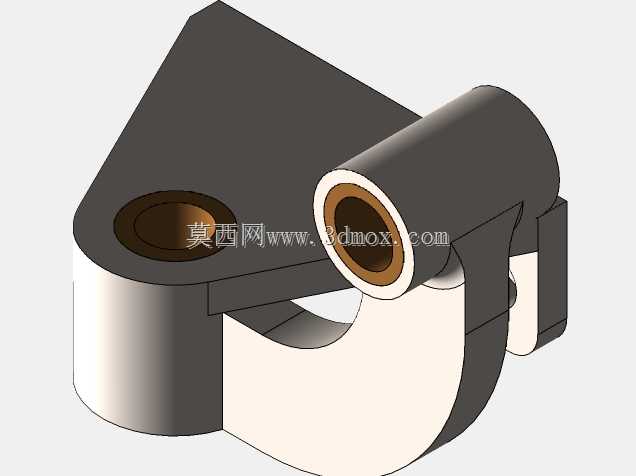

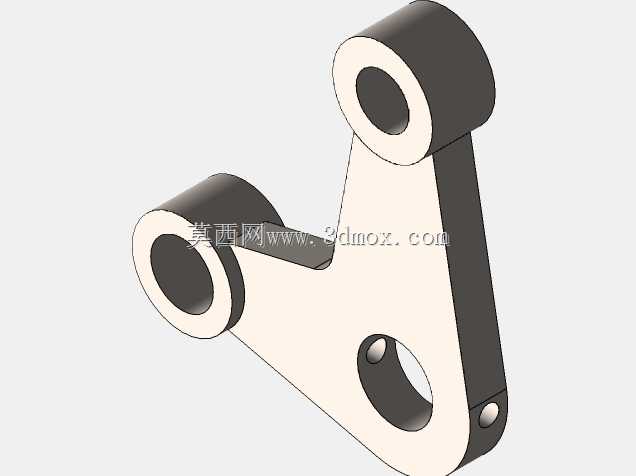

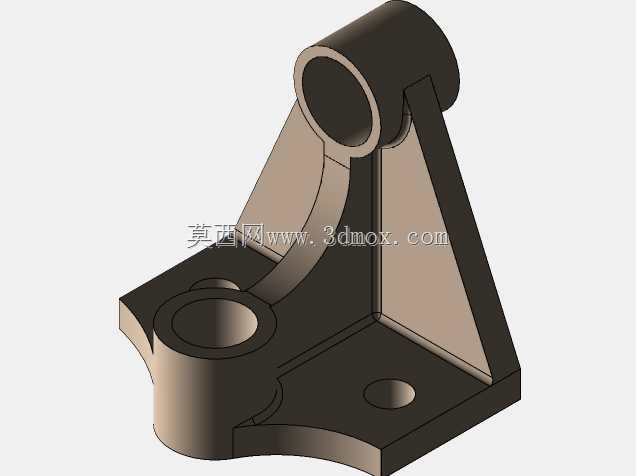

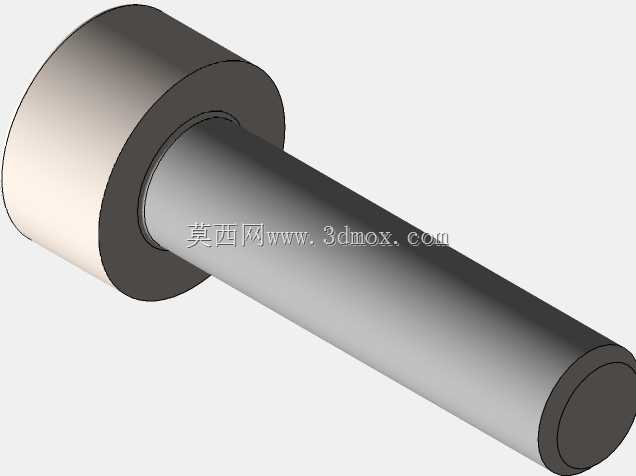

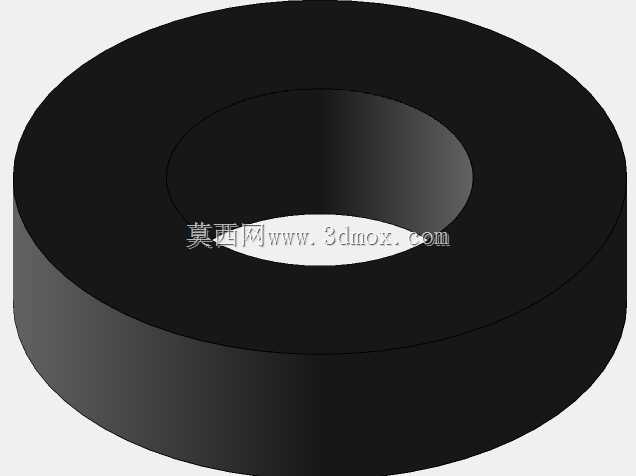

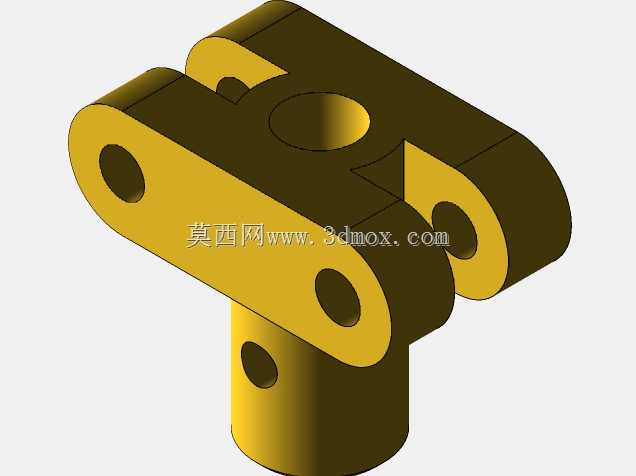

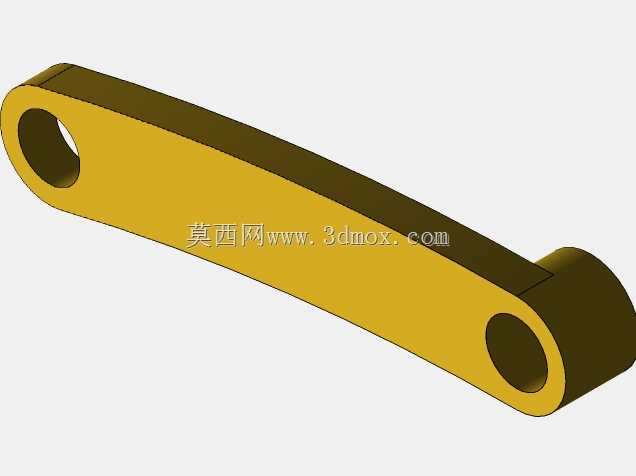

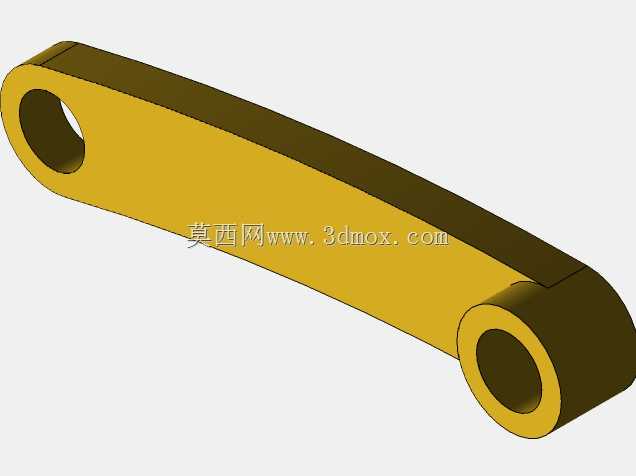

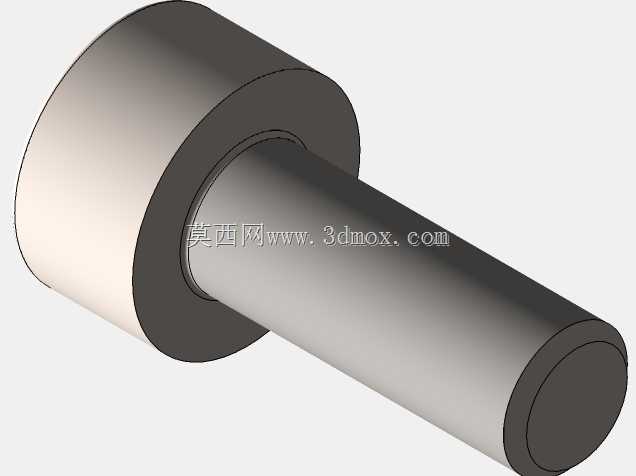

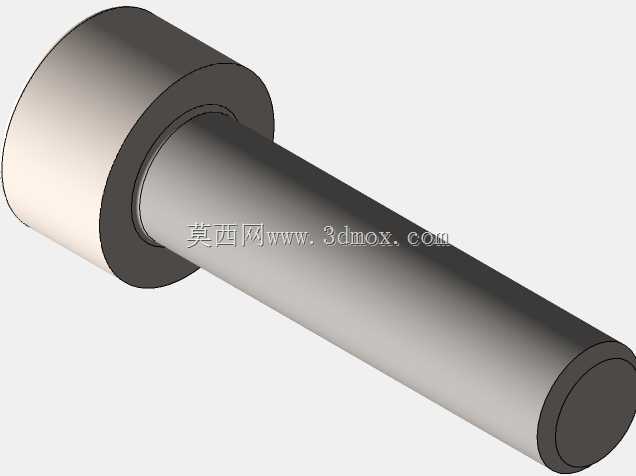

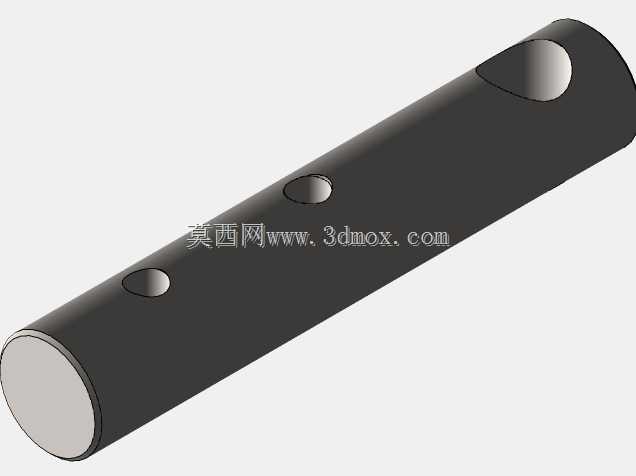

　　保证蒸汽在活塞两侧交替做功，整套配气联动杆系采用铰接连接，各铰接点设置了耐磨衬套，降低长期往复运动的磨损量，同时铰接点的间隙控制在合理范围，避免配气时序出现偏差导致动力输出下降。立式布置的多根光滑立柱一方面作为上部横梁的支撑结构，承担横梁、配气摇杆部件的载荷，另一方面也为活塞运动的导向部件提供安装基准，保证活塞运行的直线度；上部的摇臂横梁通过铰接支座与立柱顶端连接，配合垂直布置的拉杆联动配气机构与活塞行程反馈结构，整套杆系的运动路径做了干涉校验，全行程范围内无部件碰撞风险。侧方的大直径飞轮除了储存动能、稳定输出转速的作用外，轮辐采用镂空式设计，在保证转动惯量满足需求的前提下降低整体重量，飞轮与主轴之间采用键连接传递扭矩，

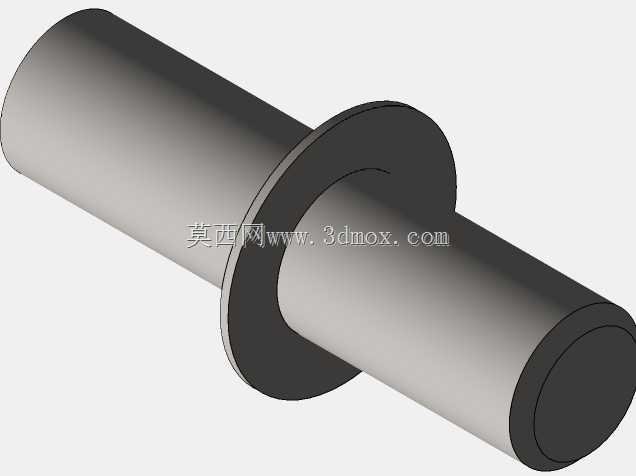

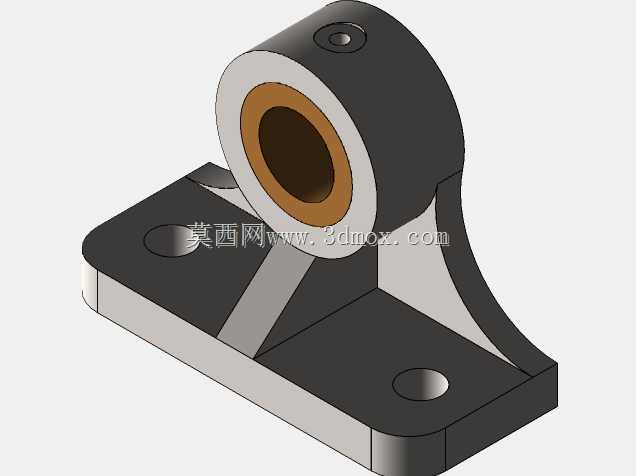

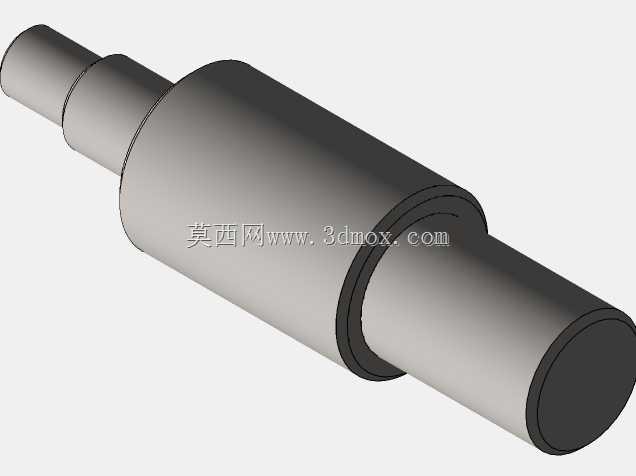

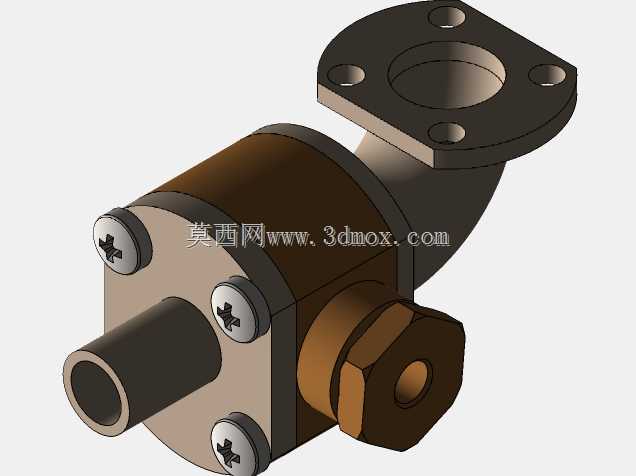

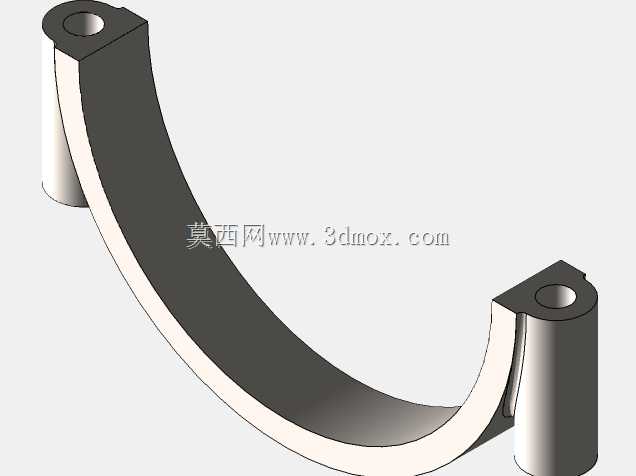

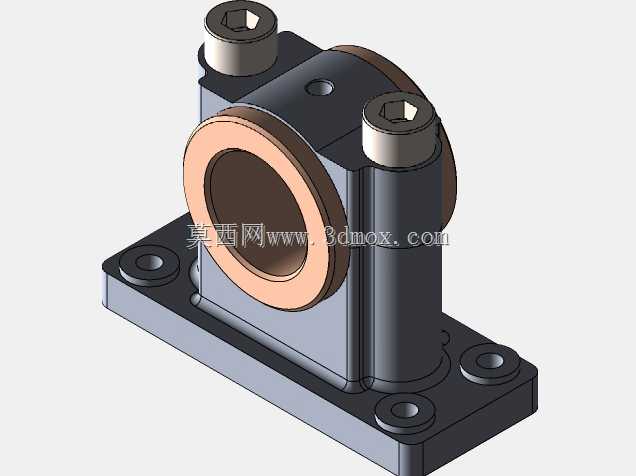

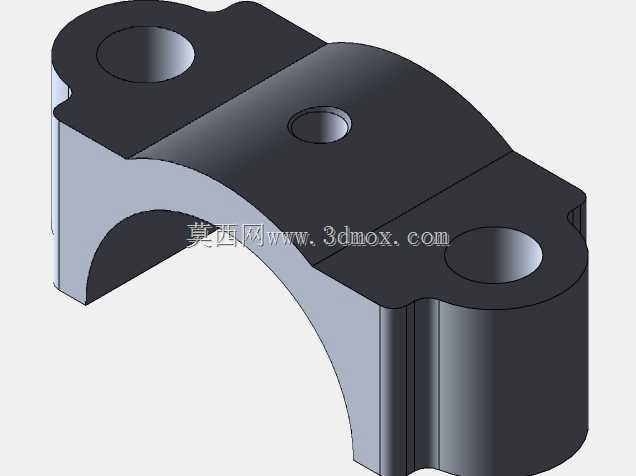

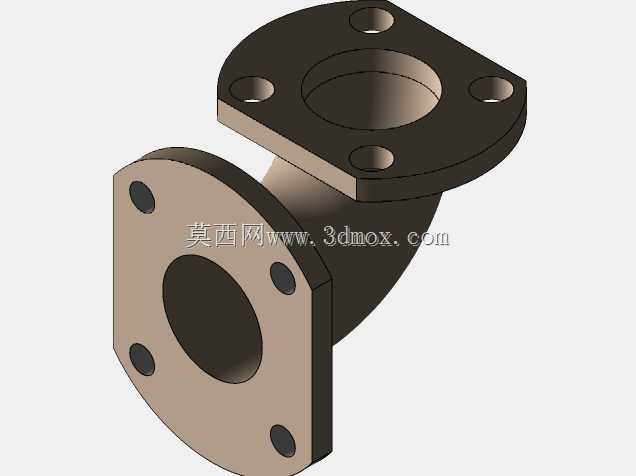

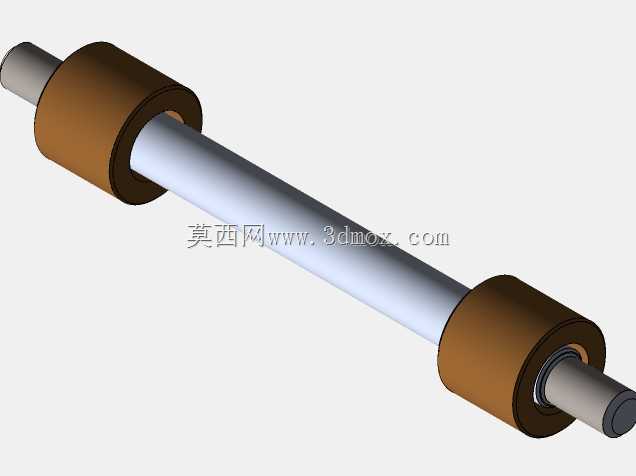

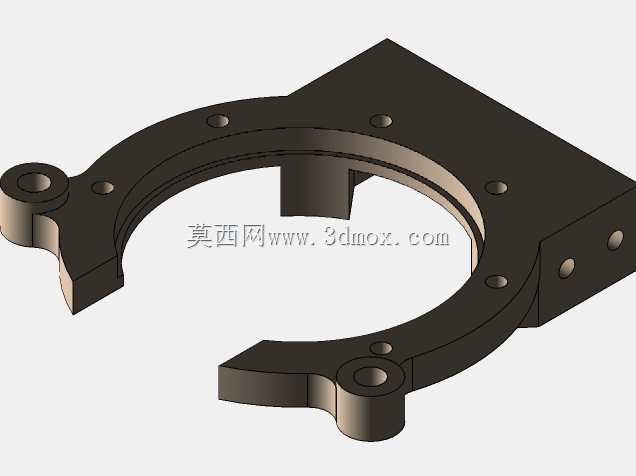

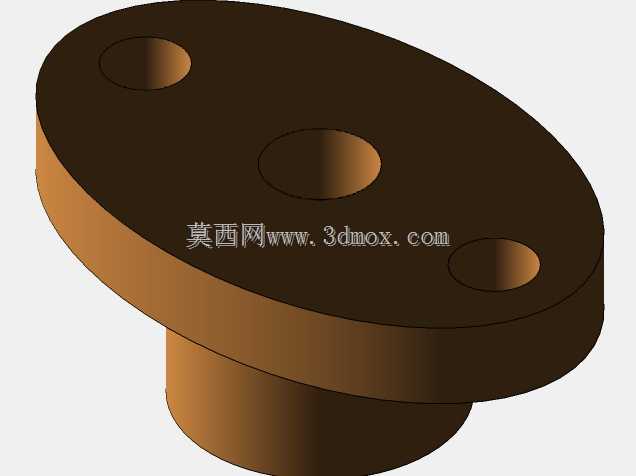

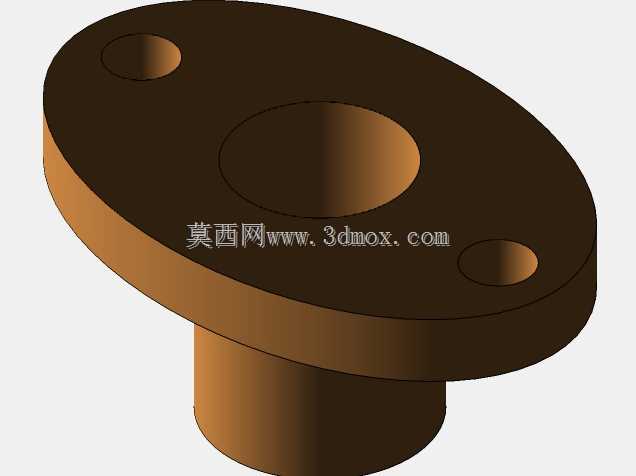

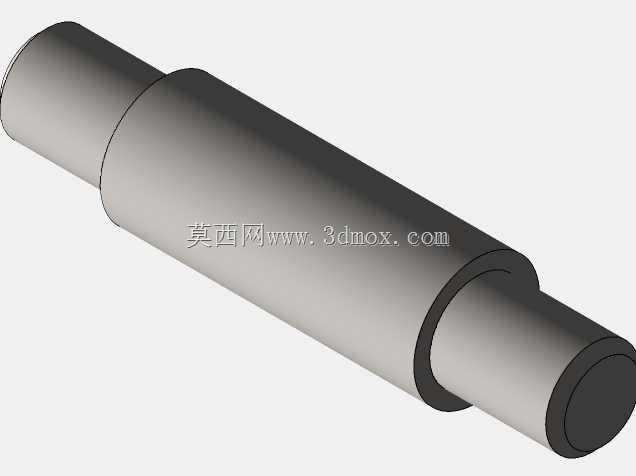

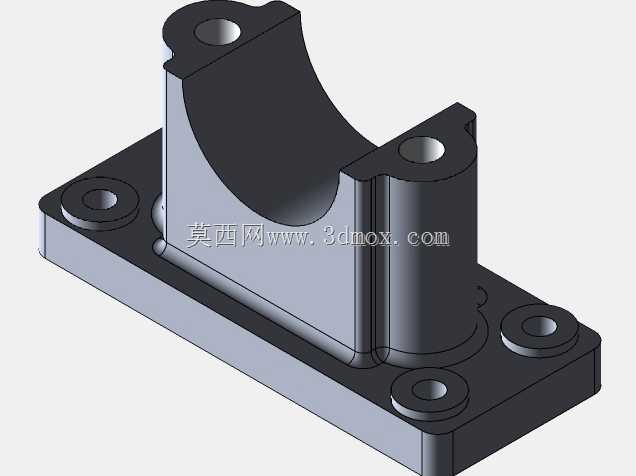

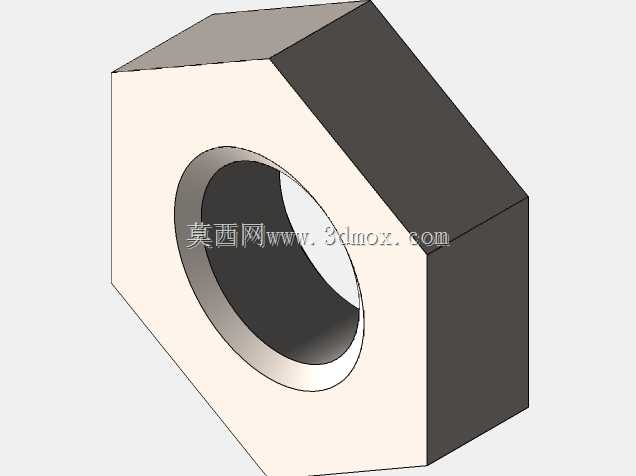

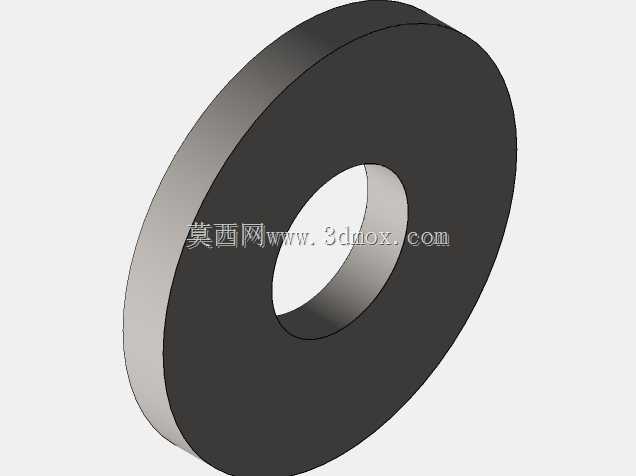

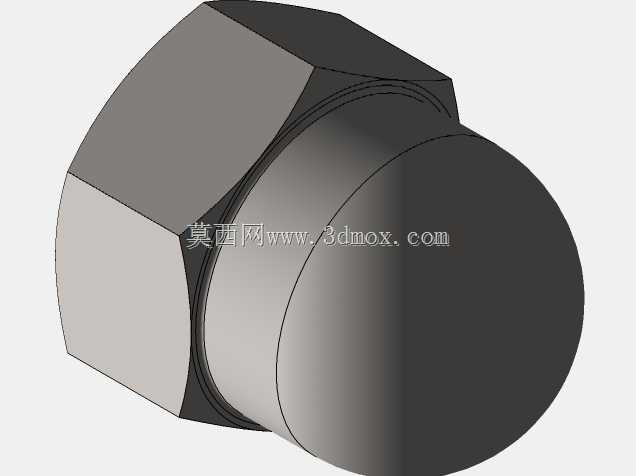

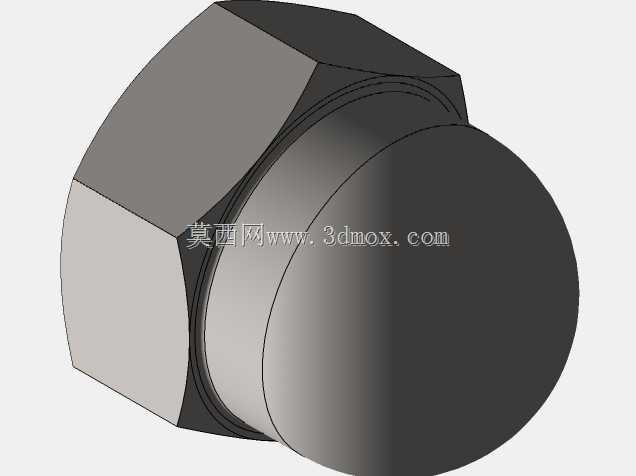

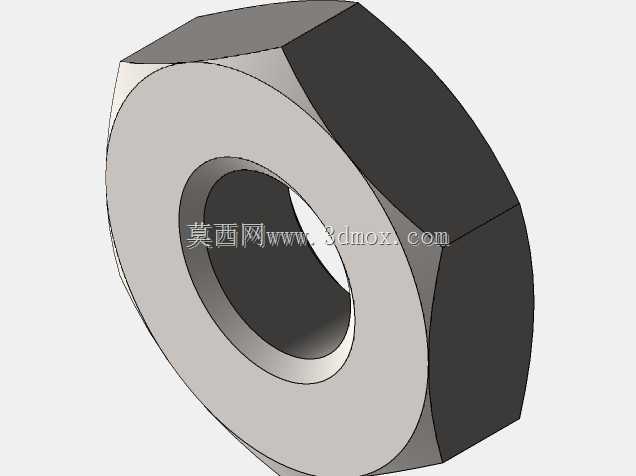

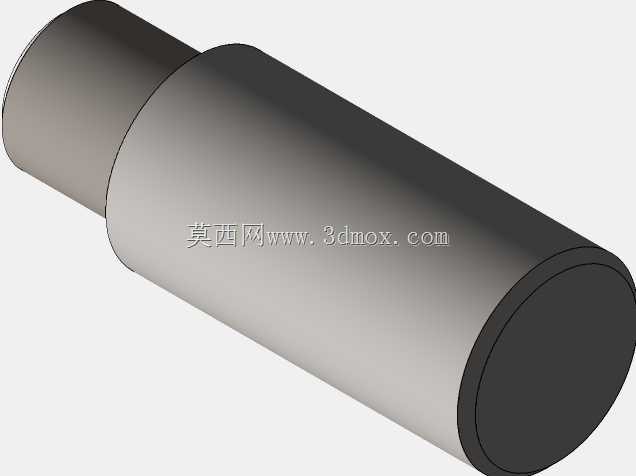

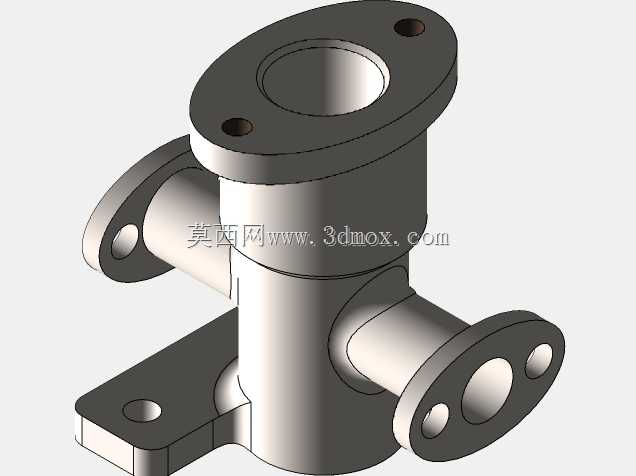

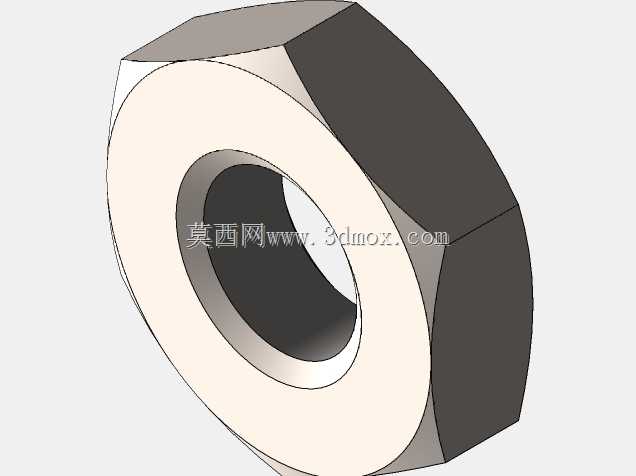

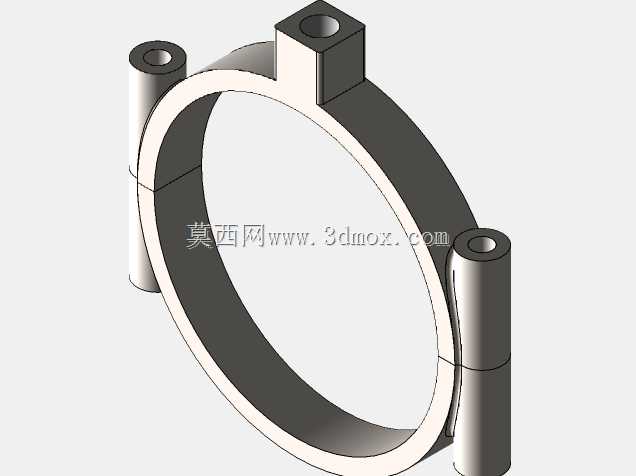

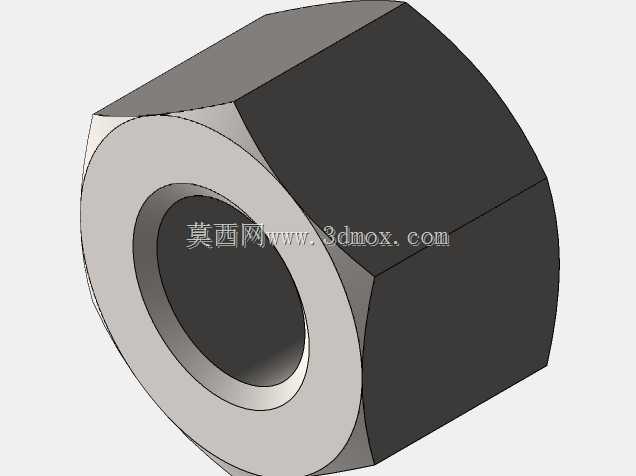

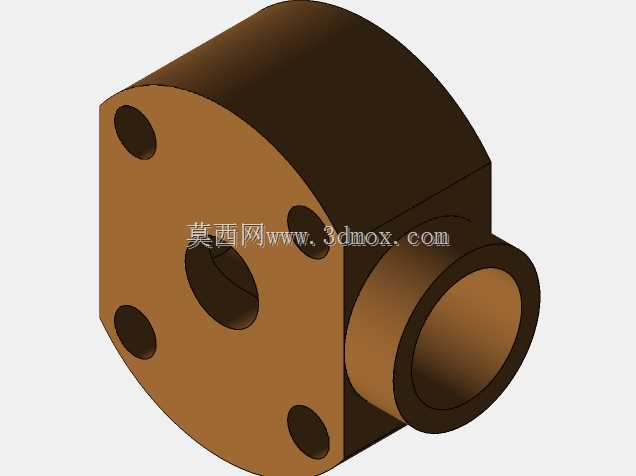

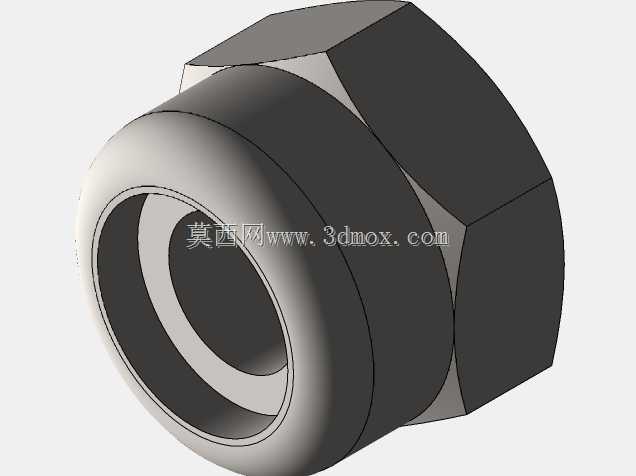

　　主轴的两个支撑轴承采用分体式轴承座，便于后期拆装维护。整套机组的外部管路布局沿立柱与缸体侧面布置，走线路径避开所有运动部件，管路接头采用密封螺纹连接，减少蒸汽泄漏点，同时管路设置了必要的固定管夹，避免设备运行过程中管路出现振动疲劳破损。从结构受力角度来看，底部安装平板承担整套设备的全部静载荷与运行动载荷，因此平板厚度做了加强设计，底部可通过螺栓固定在混凝土基础或者钢制工作台面上，安装时需校准平板的水平度，避免整机倾斜导致运动部件出现单侧磨损。这类复古结构的设计还原度较高，所有运动副的配合公差参考早期机械加工的精度标准，同时兼顾现代建模的装配合理性，既保留了古典蒸汽机械的结构特征，也满足三维结构设计的装配校验需求，可直接用于运动仿真分析，直观展示活塞往复、曲柄回转、配气机构联动的完整运动过程，对于理解早期工业革命时期的动力机械设计思路有较高的参考价值，也能为小型往复式动力装置的结构布局、运动机构设计提供具象的参考样本。
