铁锹曲面建模教学参考三维结构

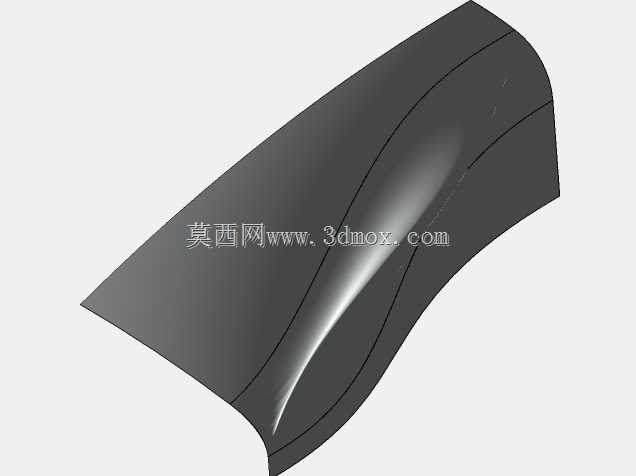

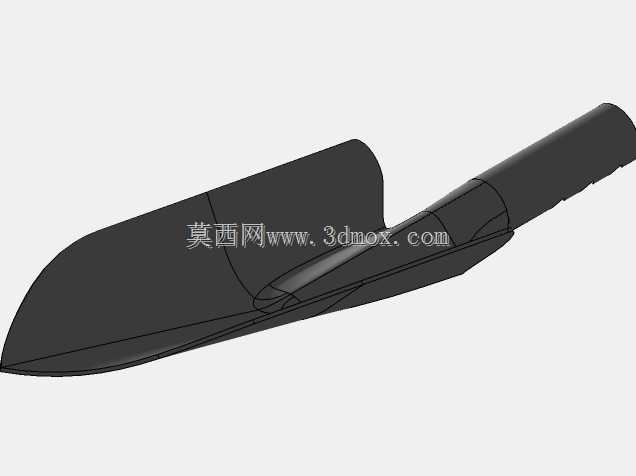

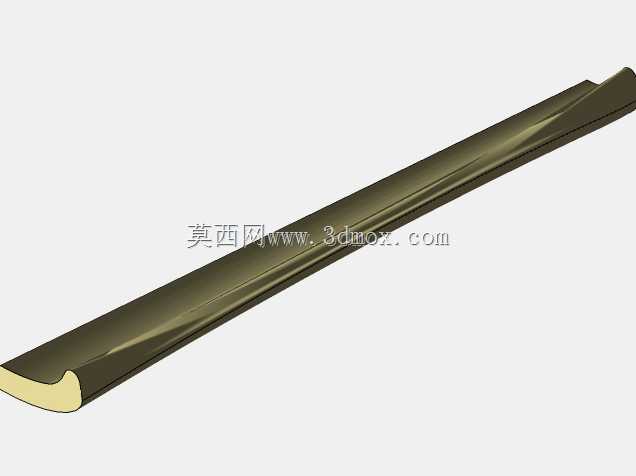

　　本次呈现的曲面结构参考，围绕手动掘取类工具铁锹的作业端展开，核心是拆解光滑过渡曲面的构建逻辑，帮助建模从业者理解工业曲面从网格到实体的生成路径。从实际作业场景来看，这类铁锹主要应用在农林垦殖、土建施工、户外勘探、应急抢险等场景，作业时需要插入砂石、土壤、松散堆积物中完成掘取、抛送作业，因此曲面的曲率设计直接决定作业时的插入阻力、物料粘附程度、握持发力的传导效率。

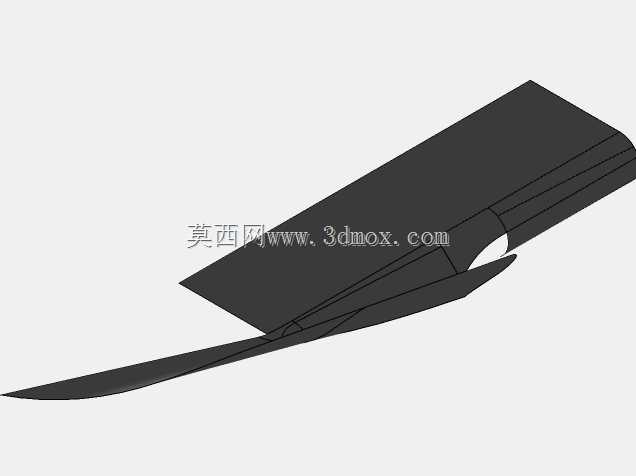

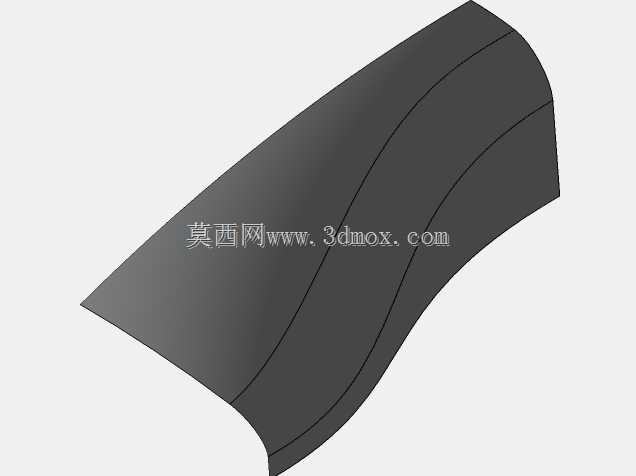

　　从功能特性层面拆解，铁锹作业端的曲面并非规则圆弧面，靠近插接刃口的位置曲率偏平缓，这部分结构在插入物料时能减少正面阻力，让刃口更易切入硬质土层；靠近柄部连接段的位置曲率逐步收窄，形成半包裹的弧槽结构，作业时兜住的物料不会轻易从两侧洒落，同时曲面的过渡圆角经过反复验证，不会出现应力集中的折角，避免长期受交变载荷时出现焊缝开裂、板材变形的问题。柄部连接段采用渐缩的圆台过渡结构，和金属柄套的配合面预留了均匀的过盈量，装配时压入即可完成固定，不需要额外焊接加强筋就能承受撬挖时的侧向力矩。

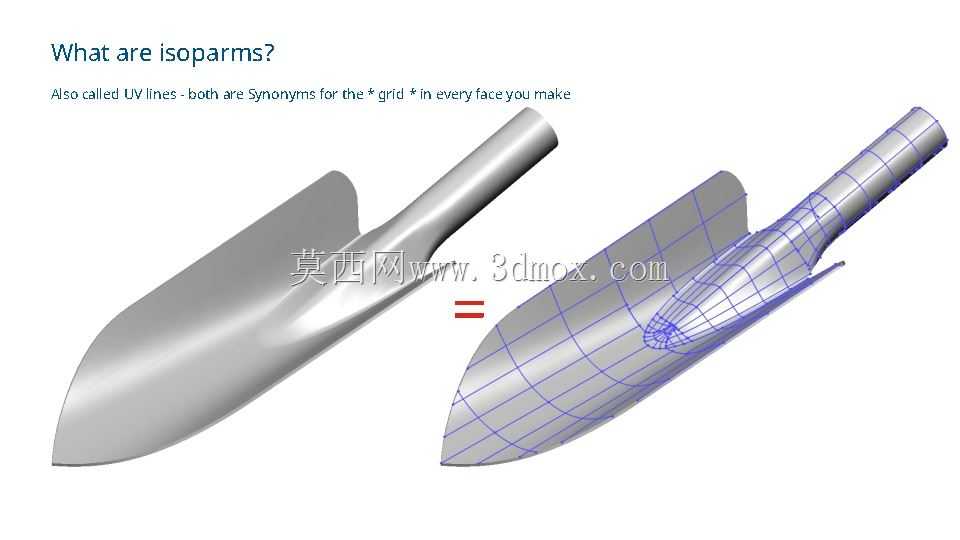

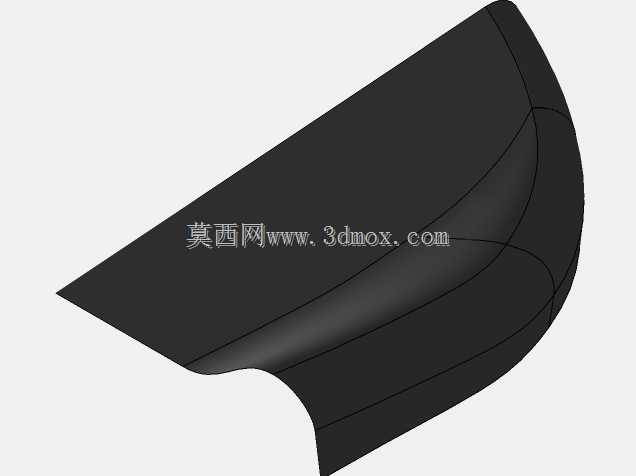

　　设计思路上，这个参考结构重点演示了等参线（即UV线）在曲面构建中的作用——很多新手建模时容易出现曲面褶皱、曲率不连续的问题，本质是构建曲面时的UV网格分布不合理，没有顺着物料流动、受力传导的方向排布控制线。这个案例里直接把实体曲面和对应的UV网格结构做了等号对照，能清晰看到每一条等参线的走向：刃口位置的UV线顺着切入方向排布，保证刃口直线度的同时，让曲面从刃口到弧槽的过渡G2连续，不会出现肉眼可见的棱线；柄部连接位置的UV线顺着圆台的周向均匀分布，保证过渡段的壁厚均匀，冲压成型时板材的延展率一致，不会出现局部过薄导致的强度不足问题。

　　从安装边界和尺寸逻辑来看，这类铁锹作业端的整体宽度通常控制在220-240mm，整体长度（从刃口到柄套末端）控制在300-320mm，柄套的内径匹配通用的32mm直径木柄或纤维柄，安装时柄套的开槽位置正对作业发力方向，打入固定销后能承受最大1500N的撬挖力矩不会松动。刃口部分做了3mm的淬火处理带，硬度控制在HRC45-50，既保证刃口锋利易切入，又不会因为过硬导致敲击石块时崩裂。曲面的整体深度控制在60-70mm，单次兜取松散土壤的容量大概在3L左右，符合单人作业时的发力负荷，不会因为容量过大导致手腕、腰椎承受额外的劳损力矩。

　　很多建模初学者做这类手动工具曲面时，习惯直接用拉伸、倒圆角的方式拼凑结构，做出来的曲面要么曲率突变导致冲压时板材开裂，要么曲面过渡不流畅导致物料粘附严重，作业后清理难度大。这个参考结构通过UV网格和实体的对照，能让从业者直观理解曲面控制线的排布逻辑：所有控制线都要顺着受力方向、物料流动方向布置，避免出现垂直于受力方向的棱线，同时保证曲面的壁厚差控制在0.2mm以内，适配常规的钢板冲压成型工艺，不需要额外的打磨、校形工序就能直接出件。另外在柄套和作业面的连接位置，曲面做了渐进式的加厚处理，从作业面的1.5mm壁厚逐步过渡到柄套位置的2.5mm壁厚，既保证了连接位置的强度，又不会因为整体加厚导致零件重量过大，长时间握持作业时的疲劳感明显降低。
