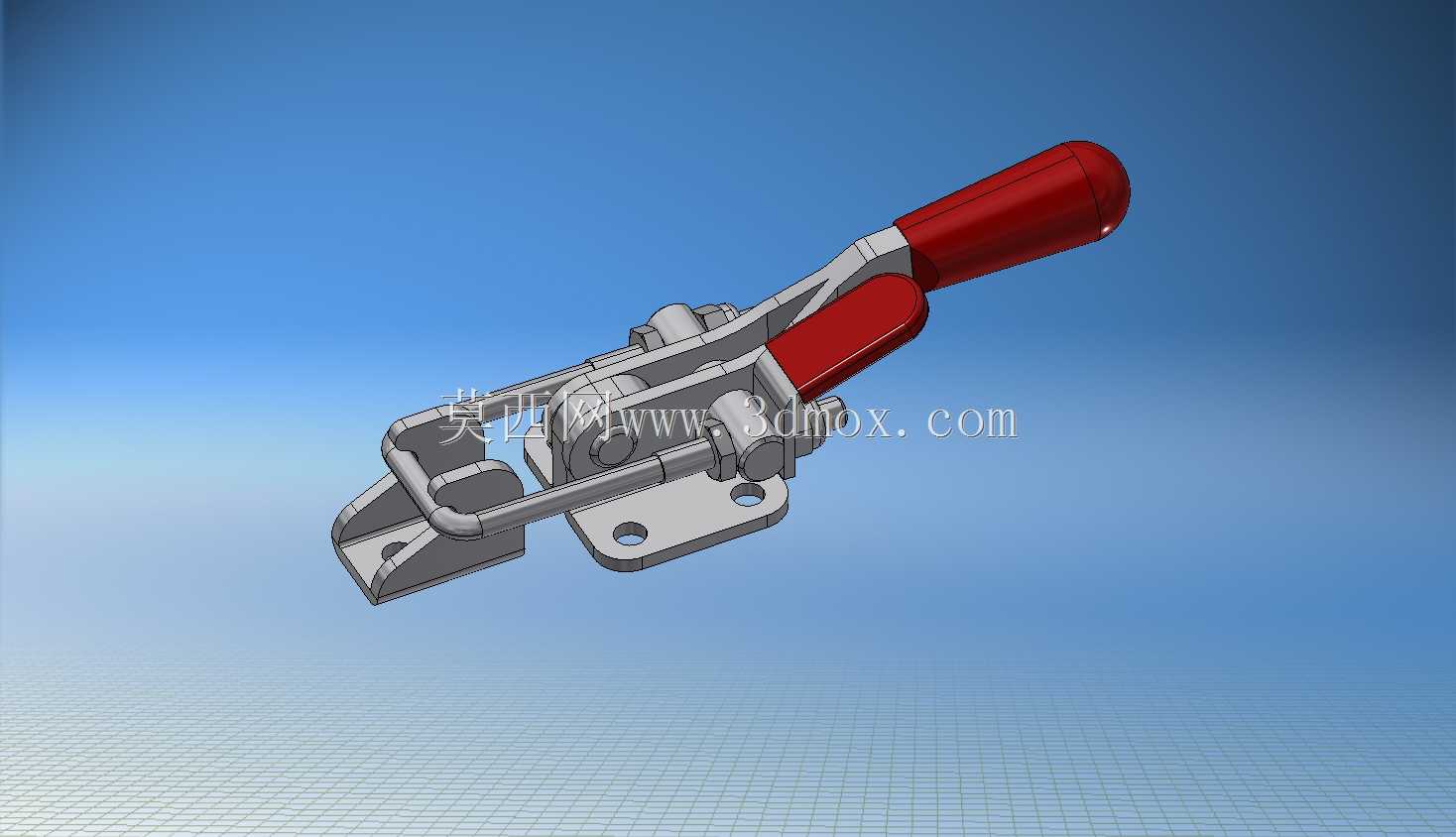

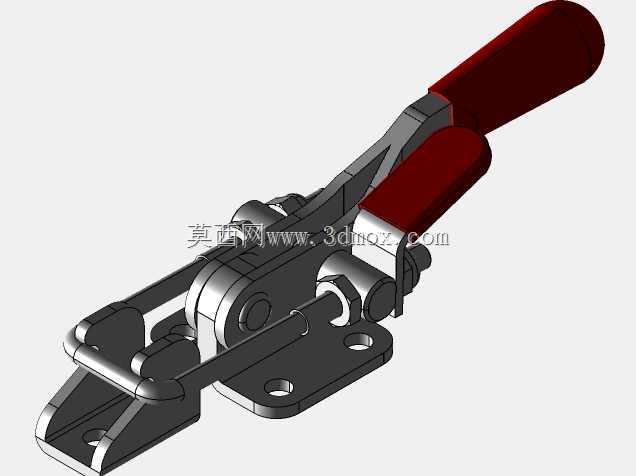

带红色握把的可调式搭扣式快速夹钳结构

　　在各类工装治具、工业箱体、生产装配工位的日常使用场景里，这类搭扣式快速夹钳的出镜率一直不低，和常见的垂直压紧、水平推拉式夹钳不同，这款带加长钩扣的结构，核心是解决两个需要相对扣合锁紧的部件之间的快速压紧与松脱需求，不需要反复拧动螺栓或者旋转手轮，单次扳动操作就能完成锁紧或者解锁动作，在需要频繁开合的工位上能大幅降低操作耗时，减少操作人员的动作负荷。

　　从实际功能逻辑来看，这款夹钳采用的是肘节过死点锁紧原理，当扳动红色握把到锁紧位置时，内部的连杆结构会越过力学死点，此时哪怕锁紧端受到反向的拉力，只要不主动扳动解锁握把，夹钳就会始终保持锁紧状态，不会因为设备运行的振动、外力拉扯出现意外松脱的情况，这一点在焊接工装、物流周转箱、设备检修门、非标自动化设备的安全防护门固定场景里尤为重要，能避免因为锁紧失效带来的工件移位、门体意外打开的安全隐患。握把部分采用的是浸塑红色包覆层，一方面是增加操作时的摩擦力，手上沾有少量切削液、油污的时候也不容易打滑，另一方面醒目的红色也能让操作人员快速识别操作位置，在工位排布密集的生产线上减少找操作件的时间，同时包覆层也能隔绝金属构件的棱角，避免频繁操作时磨伤手部。

　　设计层面上，底座采用的是带两个安装孔的平板式结构，安装孔的位置做了沉台设计，使用内六角螺栓或者十字盘头螺栓都能完成固定，安装后螺栓头不会突出底座平面，不会和钩扣的运动轨迹产生干涉。钩扣部分是可调式的U型结构，杆部带有调节螺纹，可以根据两个被连接件之间的实际间距调整钩合的有效长度，补偿加工件的尺寸公差，不需要因为被连接件的厚度误差重新制作安装位，适配性更强。整个夹钳的金属构件都采用了冲压+铆接的工艺成型，运动铰接点的位置都做了卷边铆接，配合间隙控制在合理范围，既不会因为间隙过大出现锁紧晃量，也不会因为间隙过小导致操作卡滞，反复扳动的过程中没有多余的旷量，锁紧后的刚性足够，在承受额定锁紧力的时候不会出现构件变形的情况。

　　从安装边界来看，底座的安装孔距适配常见的工装板安装孔位，安装时只需要在固定基座上加工两个对应规格的通孔或者螺纹孔就能完成装配，不需要额外加工复杂的定位槽。夹钳在完全解锁状态下，钩扣会随握把的扳动抬起足够的高度，不会阻碍被连接件的开合动作，比如用在设备防护门上的时候，解锁后钩扣完全脱离门体上的挂扣位置，门体可以正常转动开启，不会出现干涉。锁紧状态下，钩扣的拉力方向和底座安装面平行，受力直接传递到安装基座上，不会对安装螺栓产生额外的剪切力矩，长期使用也不容易出现螺栓松动的问题。

　　在实际选型使用的时候，这类夹钳通常会根据需要的锁紧拉力选择对应规格，这款结构的锁紧力覆盖中小载荷的锁紧场景，既可以用在小型电子产品装配治具的PCB板压紧定位，也可以用在工业设备的侧门、保温箱箱盖的扣合锁紧，甚至在一些非标自动化设备的快换模组固定、物料周转车的栏板固定场景里也能适用。和传统的螺栓紧固、搭扣锁相比，它的操作速度更快，不需要借助额外工具，徒手就能完成操作，而且锁紧状态的保持力稳定，不会因为温度变化、轻微振动出现松脱。建模的时候需要重点关注各个铰接点的运动行程，要模拟扳动过程中钩扣的运动轨迹，避免和周边构件出现干涉，同时要保证死点位置的结构尺寸准确，不然会出现锁紧不到位或者扳动力过大的问题，可调螺杆的调节行程也要预留足够的余量，方便实际装配的时候调整锁紧预紧力，避免出现锁不紧或者过锁紧导致构件变形的情况。
