轴流风扇成型注塑模具结构设计

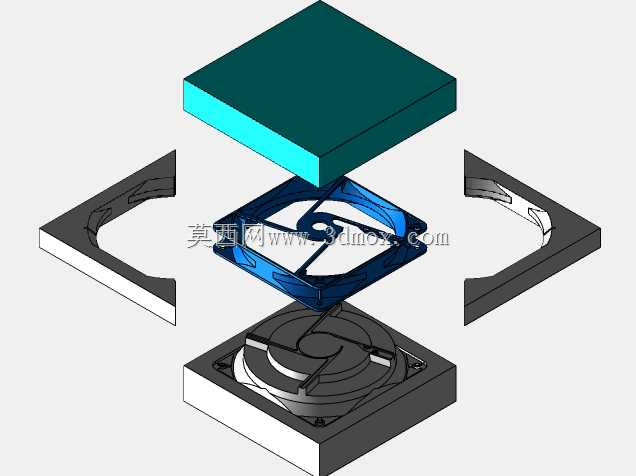

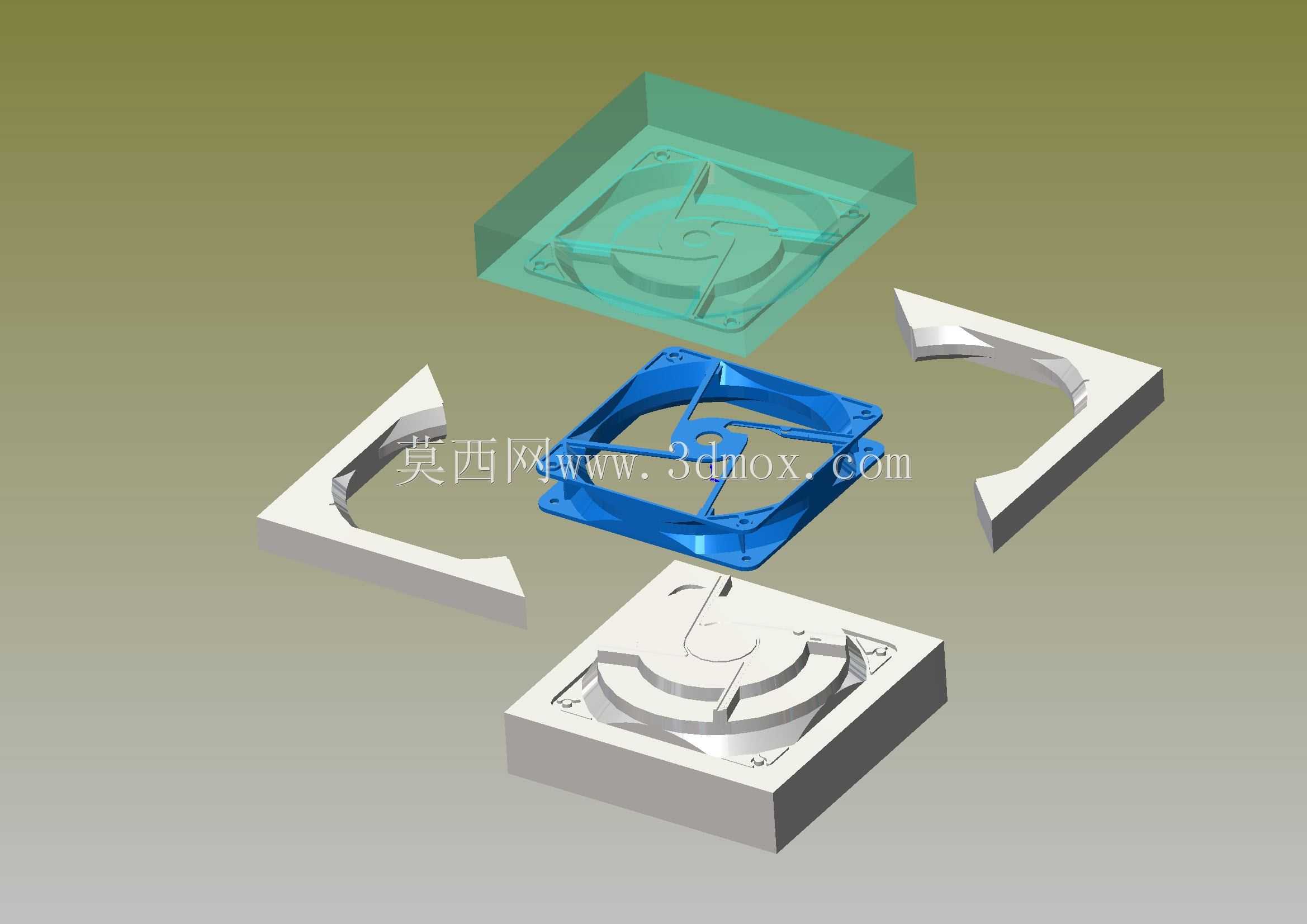

　　这套模具主要针对家用及工业小型轴流风扇扇框与扇叶的一体注塑成型需求开发，适配常规卧式注塑机安装使用，在小家电生产、通风散热组件制造领域应用广泛，可直接用于批量生产PC、ABS材质的风扇成品部件，替代传统多工序拼接的生产模式，大幅降低组件装配的公差累积问题。从结构布局来看，整套模具采用一模一腔的排布方式，动定模分别对应风扇的正反两面成型特征，定模侧加工有扇叶正面的曲面型腔，表面抛光精度达到镜面级要求，避免成型后扇叶表面出现流痕、熔接痕影响动平衡性能；动模侧集成了扇框安装位的卡扣结构、轴孔定位柱的成型镶件，所有镶件采用快拆式设计，日常生产中出现磨损或需要调整尺寸时，无需拆卸整套模架即可完成更换，减少停机维护的时间成本。

　　设计过程中优先考虑了扇叶薄壁区域的填充问题，扇叶最薄处壁厚仅0.8mm，常规浇口设计容易出现填充不足、冷料痕的缺陷，因此进胶点选择在扇框中心的轴孔位置，采用点浇口结构，熔融塑料从中心向四周扇叶均匀扩散填充，配合模腔表面开设的微米级排气槽，可快速排出型腔内的空气，避免扇叶边缘出现烧焦、缺料的问题。冷却回路的排布完全贴合模仁的曲面轮廓，定模侧采用随形水路设计，水路距离型腔表面的距离保持恒定在12mm，确保扇叶各个区域的冷却速度一致，减少成型后产品的翘曲变形量，保证扇叶的平面度公差控制在0.1mm以内，满足后续动平衡校正的精度要求。

　　脱模机构采用推板加顶针组合的方式，扇框的外圈薄壁区域由推板整体推出，避免局部顶出造成的顶白、变形问题，中心轴孔位置搭配4根圆周均布的顶针，确保推出过程中产品受力均匀，不会出现顶出偏斜导致的扇叶断裂问题。整套模具的安装尺寸适配200吨级卧式注塑机的拉杆间距，模架总厚度控制在350mm，定位圈直径为标准100mm，浇口套球面半径匹配注塑机喷嘴SR15的规格，上机安装时无需额外加工适配件，可直接完成装夹调试。模具的导向结构采用导柱导套加锥面定位的双重定位方式，合模时导柱导套先完成初定位，后续分型面的锥面结构实现精确定位，确保合模后型腔的同轴度公差控制在0.02mm以内，避免扇叶出现偏心、厚薄不均的问题，从根源上降低成品风扇运转时的振动和噪音。

　　实际生产场景中，这套模具可适配多种改性工程塑料的成型需求，针对添加玻纤的增强材质，模仁表面做了氮化处理，表面硬度达到HRC60以上，可承受玻纤填充料的长期冲刷，大幅提升模具的使用寿命，正常维护条件下可完成30万模次以上的批量生产。针对扇叶曲面的加工，所有成型曲面均采用五轴加工中心一次成型，后续仅做少量抛光处理，确保曲面的流线型精度完全符合气动设计要求，成型后的扇叶无需额外打磨修整即可直接进入动平衡检测工序，减少后续加工的工序成本。模具的分型面选择在扇框的最大轮廓位置，分型面贴合紧密，生产过程中不会出现飞边、披锋的问题，减少后续去毛刺的人工工作量。
