双色镂空鞋类注塑成型上下合模结构

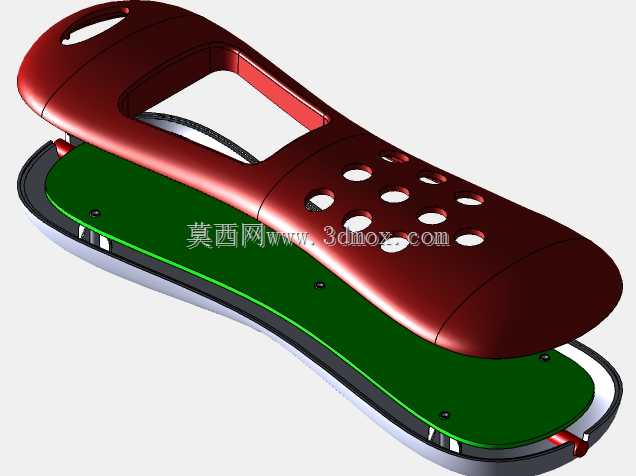

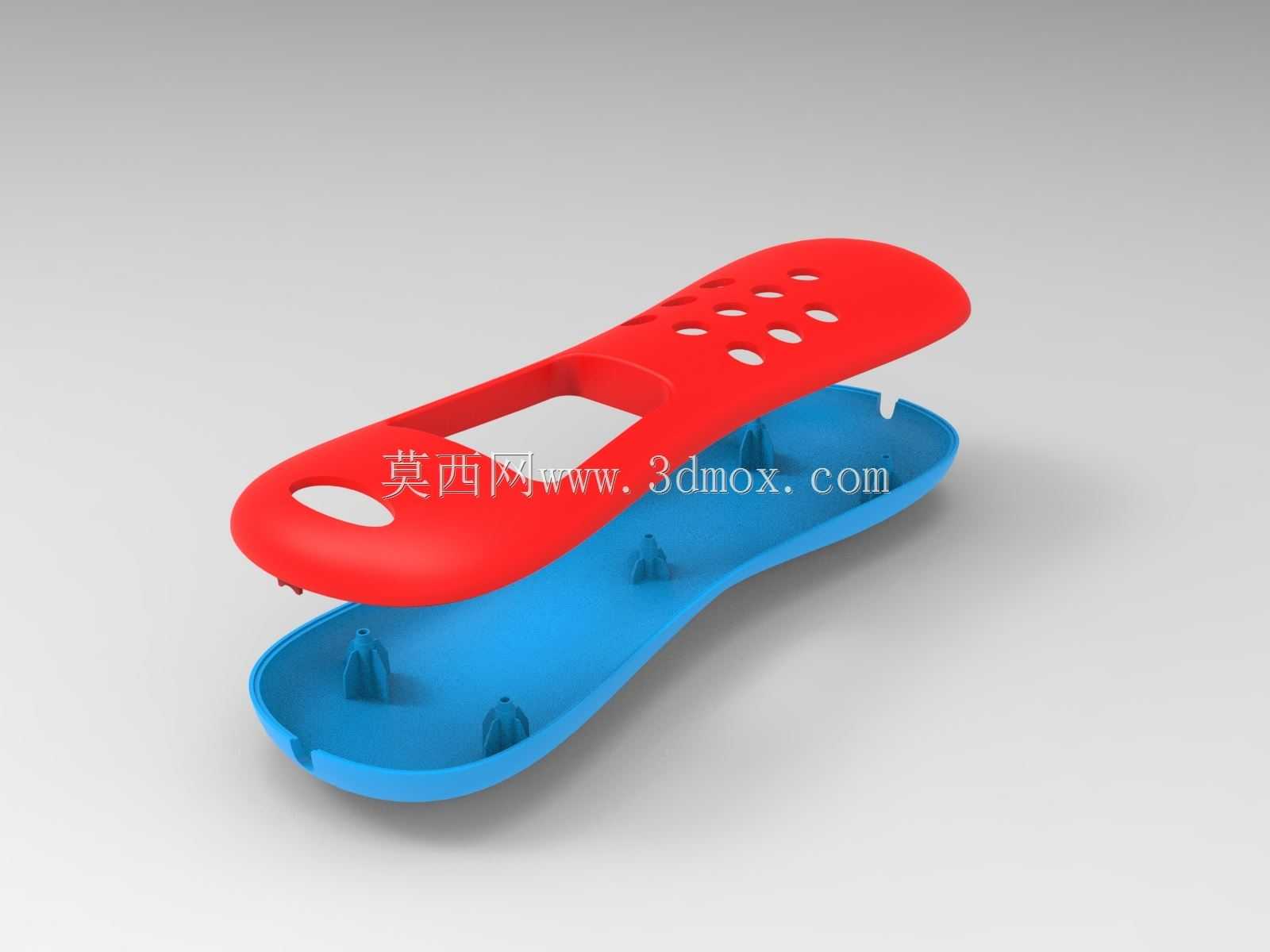

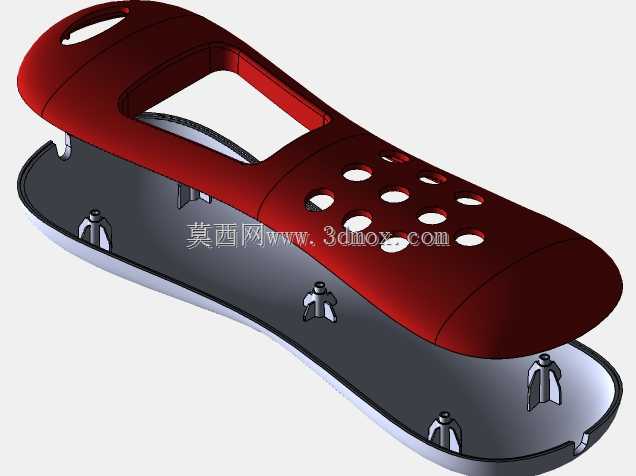

　　这套合模结构针对双色鞋身部件的注塑成型需求开发，核心适配日常休闲鞋的中底支撑件生产场景，在制鞋行业的量产线中，这类模具直接对接卧式注塑机的装夹工位，承担两种不同色号、不同硬度塑胶原料的分步成型作业。从实际生产的应用逻辑来看，鞋类部件的成型往往需要兼顾穿戴贴合度与外观表现力，这套模具的上下模分型面完全贴合鞋身的人体工学曲面走势，上模对应红色镂空饰件的型腔，表面做了均匀的排气槽排布，避免镂空孔洞位置出现缺胶、焦痕等成型缺陷，下模对应蓝色基底的型腔，内部预留了四个定位柱的成型位，对应成品上的装配卡扣结构，能直接实现饰件与基底的预装定位，省去后续装配环节的二次定位工序。

　　设计阶段首先拆解了鞋件的功能需求：红色上层部件需要兼顾透气与装饰属性，所以型腔表面均匀排布了大小渐变的椭圆透气孔，靠近鞋头位置预留了长条形的穿带孔位，所有孔位的脱模斜度统一做了1.2度的拔模处理，避免顶出时出现孔位拉伤；蓝色下层部件作为支撑基底，边缘做了一圈0.8mm的止口结构，合模时能与上模精准嵌合，防止两种原料注塑时出现串料问题，基底内部的四个定位柱高度统一为3.2mm，柱身做了0.5度的拔模斜度，柱顶预留了0.3mm的圆角，避免成型时出现应力集中导致的柱体断裂。

　　从安装边界来看，这套模具的外形尺寸完全适配常规200吨锁模力的卧式注塑机装夹要求，模架采用标准龙记模坯，上下模的导柱导套配合间隙控制在0.02mm以内，合模时的分型面贴合度能达到0.01mm的密封要求，避免飞边产生。进胶点设置在鞋跟位置的隐蔽处，采用点浇口进胶方式，红色原料与蓝色原料的进胶流道独立排布，通过注塑机的时序控制实现分步射胶，先完成蓝色基底的注射保压，待基底表面初步固化后再注射红色上层原料，保证两种原料的结合面融合强度，同时避免色料混杂影响外观。

　　在实际量产场景中，这套模具的冷却水道采用随形排布设计，上下模的水道距离型腔表面的距离统一控制在15mm，水道直径8mm，进出水口采用标准快插接头，能直接对接注塑机的冷却系统，将成型周期控制在45秒以内，满足大批量生产的效率要求。顶出结构采用顶针+顶块的组合方式，在鞋身的非外观面设置顶针位置，蓝色基底的边缘设置四个对称顶块，保证顶出时受力均匀，避免成品出现顶白、变形问题。针对镂空位置的成型，上模的孔位镶件采用独立可拆结构，后续如果需要调整透气孔的大小或者排布，只需要更换对应镶件即可，不需要重新加工整套型腔，大幅降低了后续改模的成本与周期。

　　从成品的功能匹配度来看，成型后的双色鞋件不需要额外做粘接工序，两种原料在模内直接融合，结合强度能达到12MPa以上，完全满足日常穿戴的拉扯、弯折要求，镂空位置的边缘光滑无毛刺，不需要后续的披锋处理工序，能直接进入下一道鞋身装配环节。模具的导向机构除了常规的导柱导套之外，在分型面的四个角位置额外设置了零度定位块，进一步提升合模精度，避免长期生产后出现模位偏移导致的成品错边问题。排气槽的深度控制在0.02mm，既能顺利排出型腔内的空气，又不会出现溢料飞边，所有排气槽都延伸到模架外边缘，保证排气顺畅，减少成型时的困气问题。
