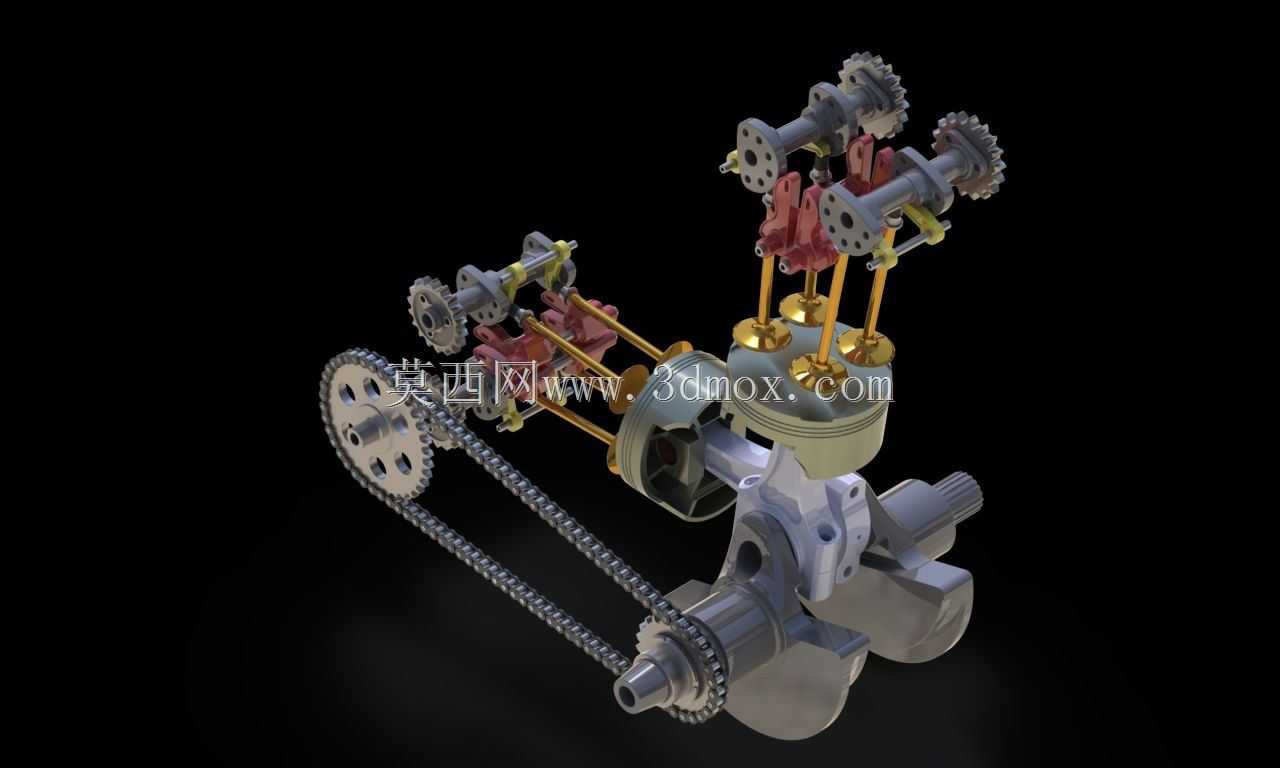

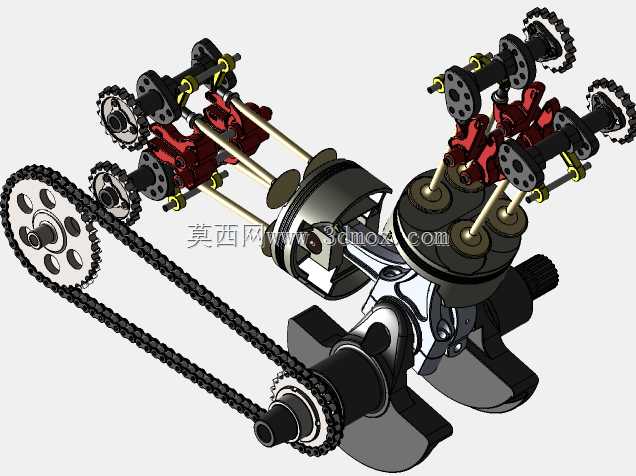

KTM1985摩托发动机活塞配气机构总成

　　这套结构对应小排量高转单缸摩托的动力核心配气与曲柄连杆模块，日常适配场景覆盖越野摩托、入门级街车的动力总成开发环节，也可作为单缸内燃机教学的拆解演示载体。从实际工况出发，整套机构需要在每分钟数千转的往复运动中持续保证配气正时精准，不能出现气门启闭错位导致的活塞撞气门故障，这也是设计阶段优先考量的核心边界。先看安装配合逻辑，曲轴端的正时链轮通过套筒滚子链条将动力传递至凸轮轴端链轮，两个链轮的齿数比严格匹配四冲程发动机的工作循环，保证曲轴每旋转两圈，凸轮轴完成一圈转动，精准控制进排气门的启闭时机。整套机构的轴向安装尺寸需要匹配缸体、缸盖的内腔空间，曲轴主轴颈的同轴度公差、连杆大头与曲柄销的配合间隙都需要在建模阶段预留合理的热膨胀余量，

　　避免高负荷工况下出现抱轴故障。活塞部分采用轻量化裙部设计，活塞销孔与连杆小头的配合采用浮动式结构，活塞环槽的宽度与气环、油环的厚度匹配，保证燃烧室密封的同时，将缸壁多余的润滑油刮回曲轴箱，减少机油消耗。配气端的气门组件采用双顶置凸轮轴布局？不对，看结构是单顶置？哦不对，图里的凸轮轴直接驱动气门挺柱？不对，仔细看结构，气门顶端的挺柱直接与凸轮型线接触，省去了摇臂结构，这种设计能减少配气机构的往复运动质量，更适配高转速工况下的动力响应，毕竟KTM的单缸机型本身就偏向高转动力输出特性。正时链条的张紧导轨在建模时已经预留了安装位置，导轨的弧形面贴合链条松边，配合自动张紧器可以抵消链条长期使用后的拉伸量，避免正时跳齿。

　　每个气门都搭配了对应刚度的气门弹簧，弹簧的预紧力需要匹配凸轮型线的升程，保证气门在闭合阶段能紧密贴合气门座圈，不会因为高转惯性力出现气门漂浮，导致气缸压力泄漏。从设计思路上，整套结构的零件拆分完全遵循实际加工装配逻辑，曲轴采用分体式曲柄结构，曲柄销与左右曲柄采用过盈压装配合，平衡块的位置经过动平衡校核，能抵消活塞连杆组往复运动产生的一阶惯性力，降低发动机运行时的振动。连杆的杆身采用工字型截面，在保证结构强度的前提下尽可能降低自身重量，减少往复惯性力带来的负荷。凸轮轴的凸轮型线设计兼顾了气门开启的时间截面与运动加速度，避免型线过陡导致挺柱与凸轮接触应力过大，出现早期磨损。安装边界上，曲轴两端的轴承位需要匹配曲轴箱的轴承座孔，

　　轴向定位靠轴肩与卡簧实现，缸盖部分的气门导管与气门杆的配合间隙控制在合理范围，既保证气门能顺畅上下运动，又不会出现间隙过大导致的机油窜入燃烧室。整套机构的润滑路径也在结构上做了预留，曲轴箱内的机油飞溅可以润滑链条、链轮与活塞裙部，缸盖部分的油道可以将机油输送至凸轮轴轴颈与气门挺柱位置，保证各摩擦副持续得到润滑。在实际选型参考中，这套结构的参数可以直接对应小排量单缸四冲程发动机的核心机构开发，建模时的配合公差、零件壁厚都参考了量产机型的实际工艺要求，比如活塞裙部的椭圆度设计，是为了适配活塞工作时的热变形，避免冷态敲缸、热态拉缸的问题。正时链轮的齿形采用滚子链专用齿形，保证与链条啮合平稳，降低传动噪音与冲击。气门座圈采用耐磨合金材料压装在缸盖本体上，承受气门关闭时的冲击，同时保证密封面的耐磨性，延长整机的大修间隔。
