蒙切斯特辛普尔摆式蒸汽机结构模型

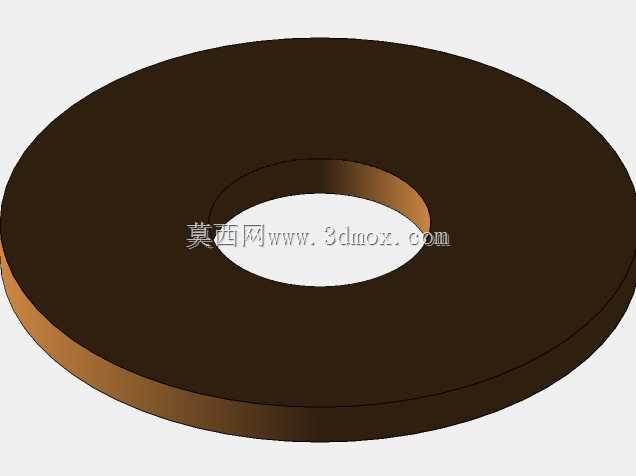

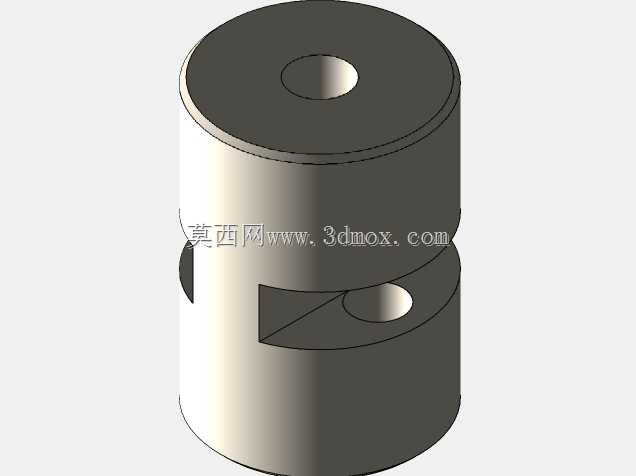

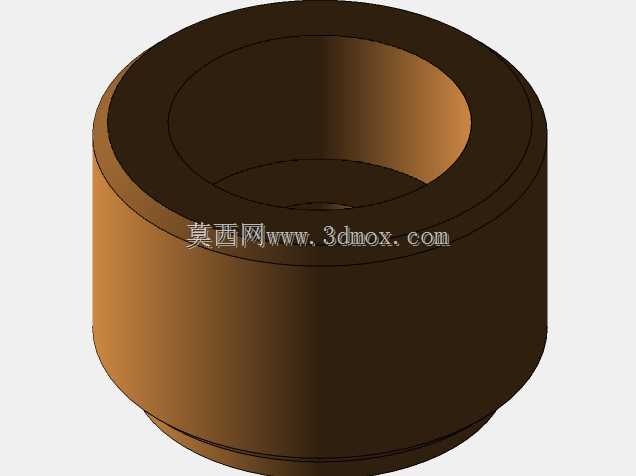

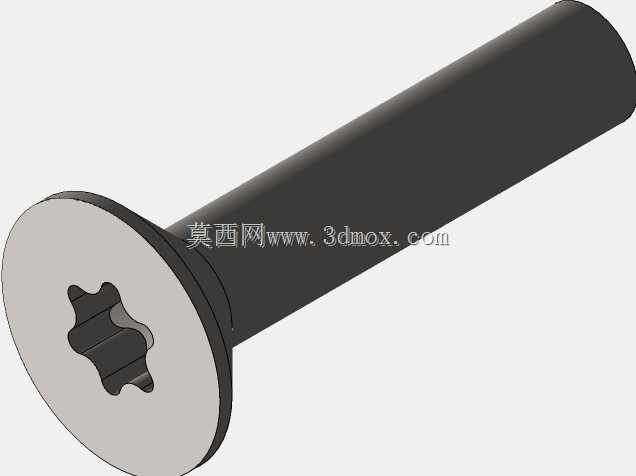

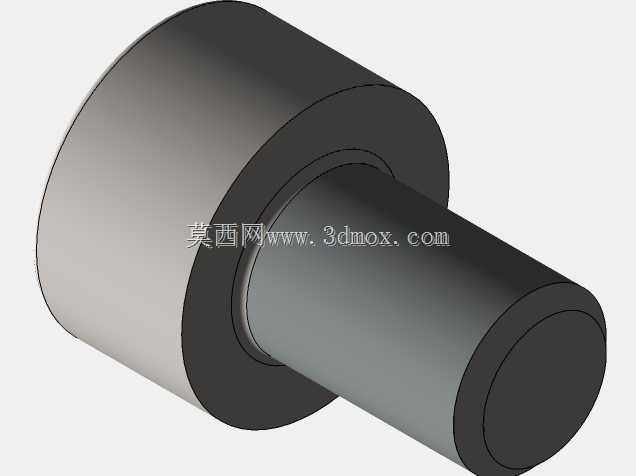

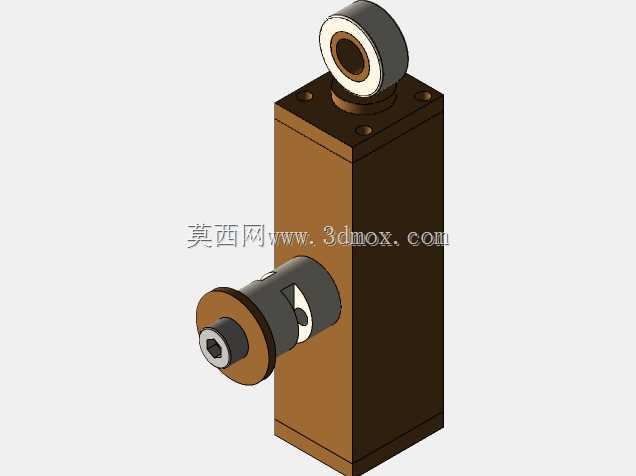

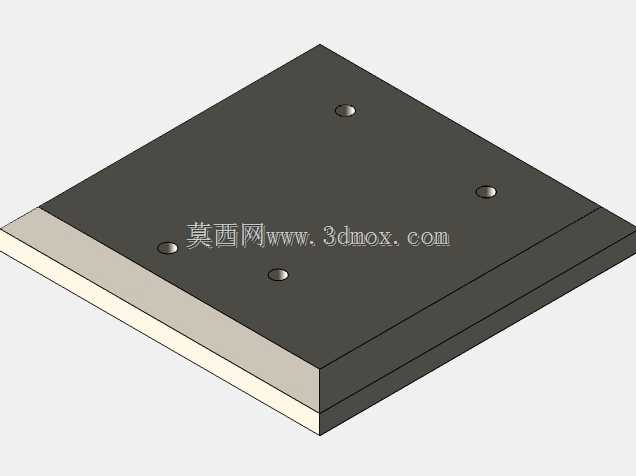

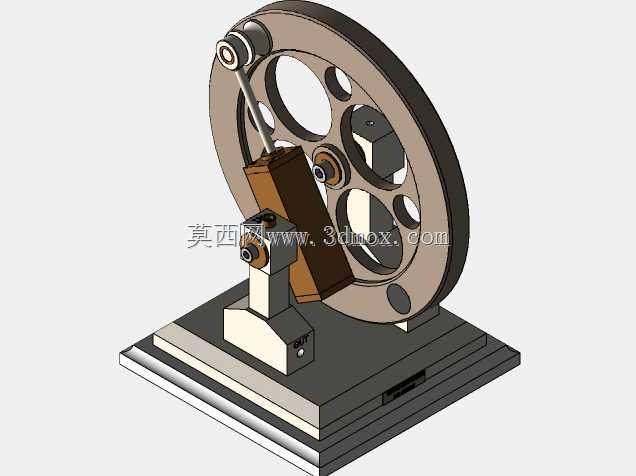

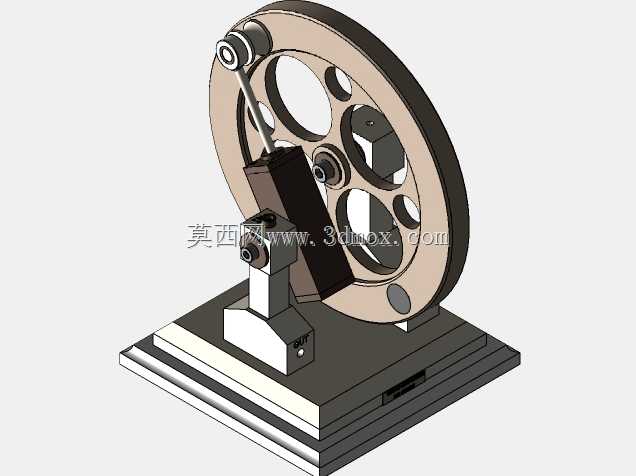

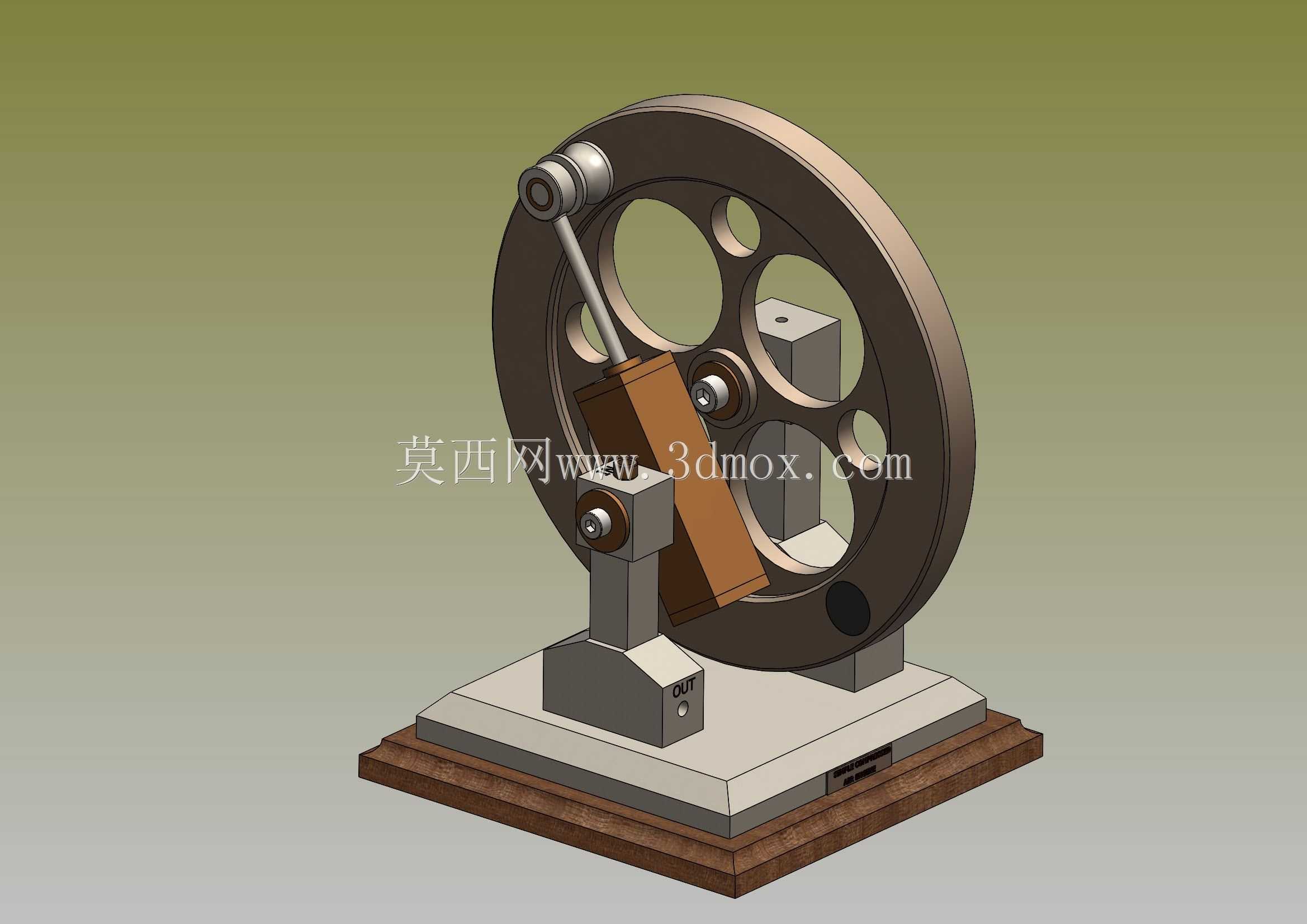

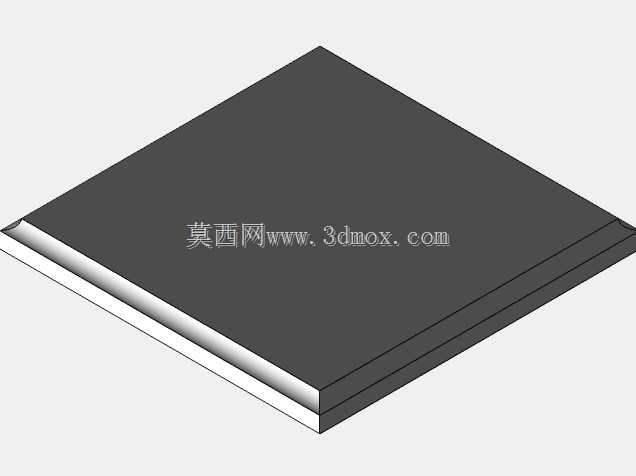

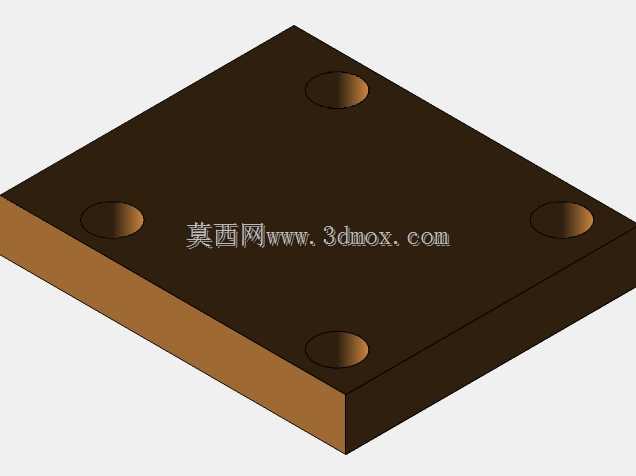

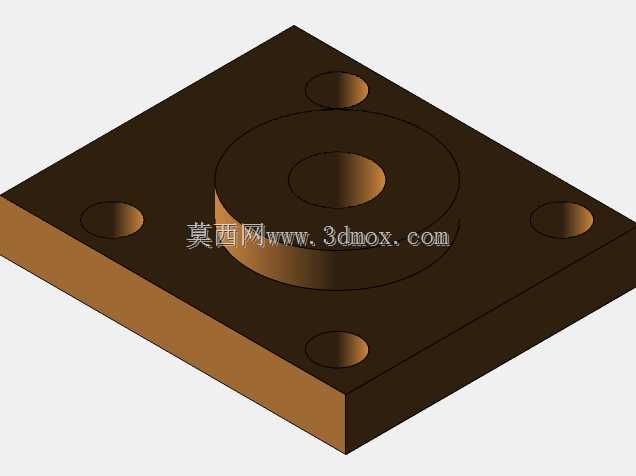

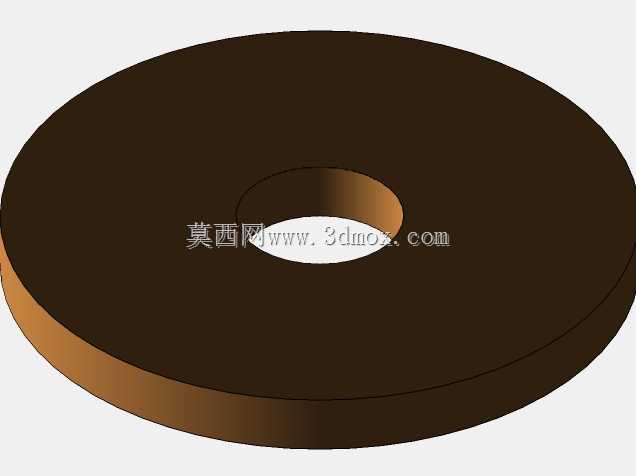

　　这套摆式蒸汽机结构模型，还原了早期小型立式蒸汽机的核心传动逻辑，常被用于机械原理教学演示、复古动力装置科普展示场景，也可作为小型蒸汽动力爱好者的结构参考样件，帮助从业者理解早期往复式动力机械的动力传递路径。模型整体采用立式布局，底部设置带木质包覆的矩形安装基座，基座上方通过两个立式支撑座分别承载摆式气缸组件与飞轮转轴，整体安装边界规整，基座底部预留的平整接触面可直接固定在演示台架或小型动力测试平台上，无需额外制作复杂的转接安装结构。从功能特性来看，这套机构完整复现了摆式蒸汽机的工作逻辑：气缸采用铰接式安装结构，可绕下端支撑轴做小角度摆动，气缸活塞杆端部直接与飞轮轮面的偏心曲柄销铰接，当气缸内通入压力蒸汽推动活塞做往复直线运动时，

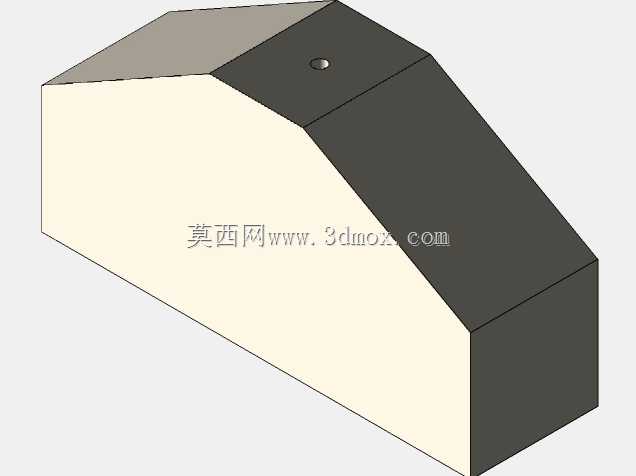

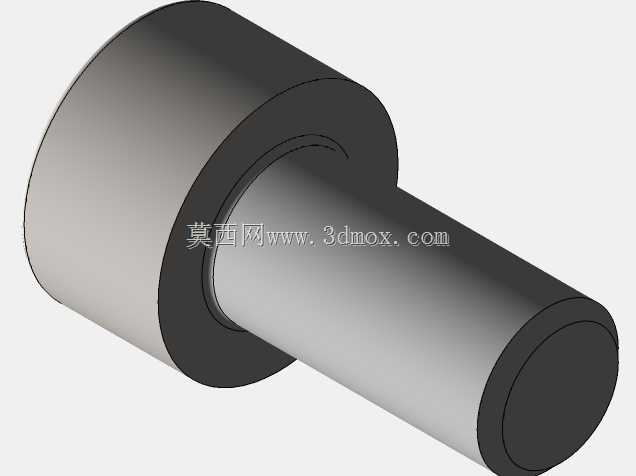

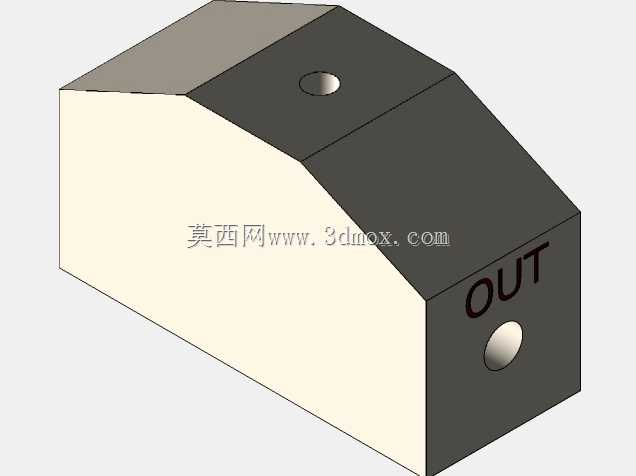

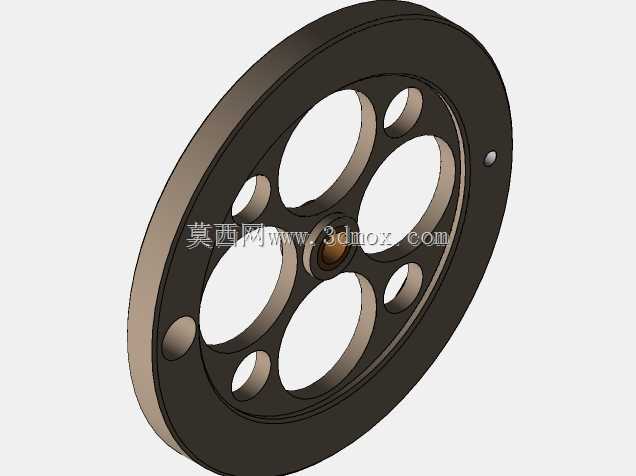

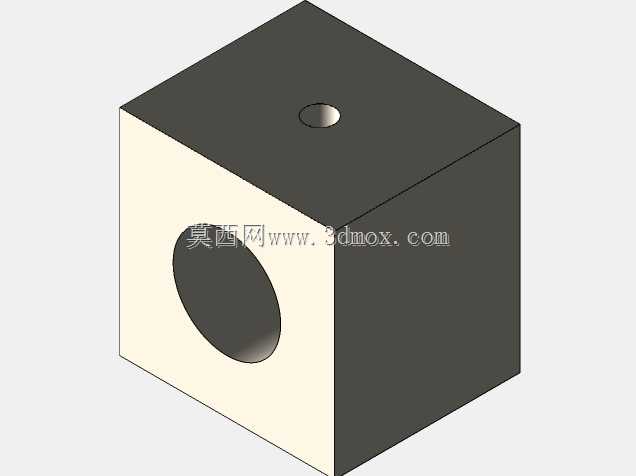

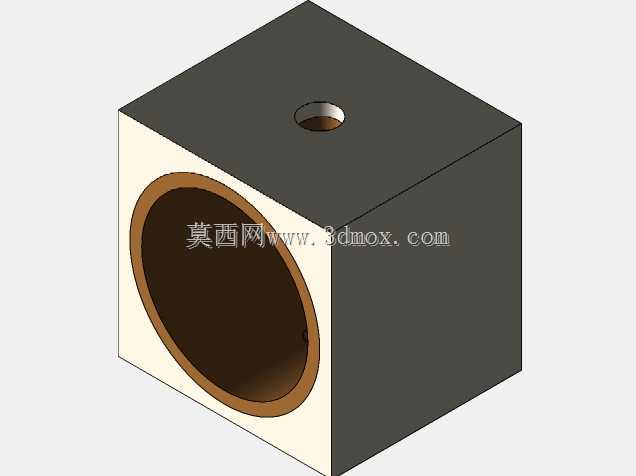

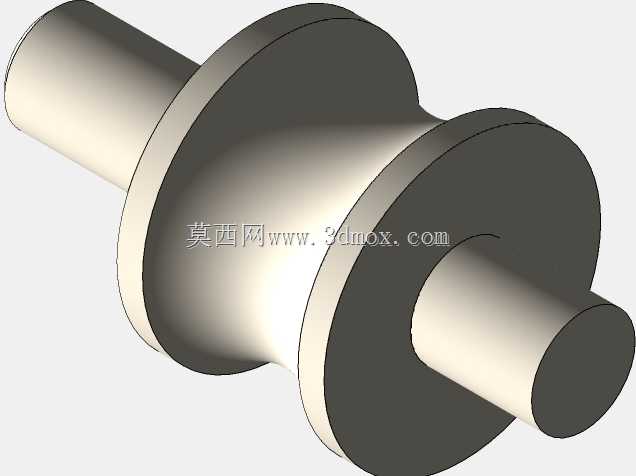

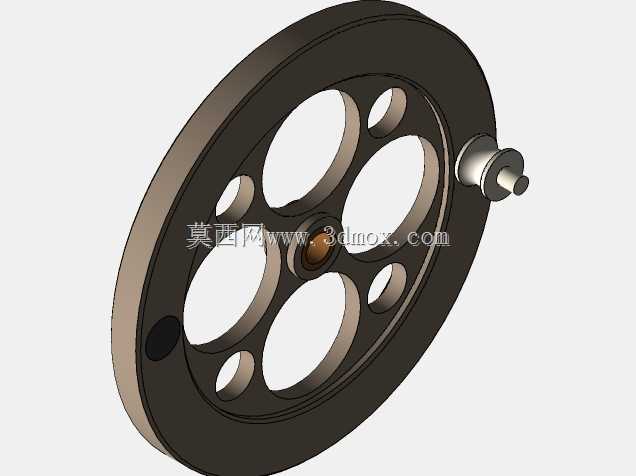

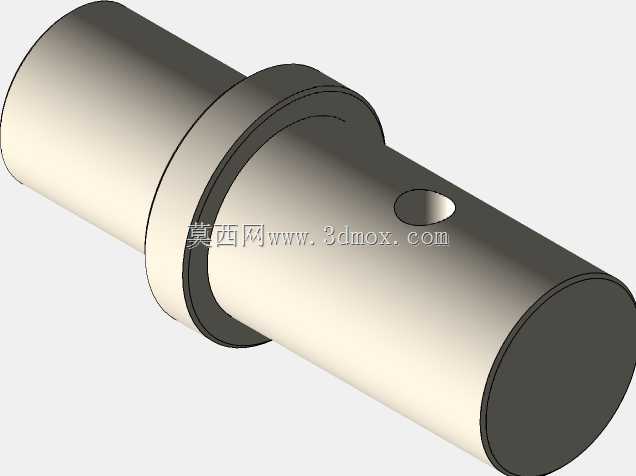

　　活塞杆会带动飞轮绕主轴旋转，同时气缸随曲柄销的位置变化同步摆动，完成配气与动力输出的协同动作，省去了传统蒸汽机复杂的气门传动连杆组，结构更加简洁直观，非常适合用于演示曲柄滑块机构的运动变形、往复运动向旋转运动的转换原理。设计层面上，整套模型的结构做了适配教学演示的优化：飞轮采用大直径带镂空减重孔的轮式结构，既保留了飞轮储存转动惯量、保证机构运转平稳性的功能，又通过镂空设计降低了整体重量，手动盘动演示时更加轻便；支撑座采用L型一体式铣削结构，分别对应气缸铰接点与飞轮主轴的安装位置，两个支撑座的安装孔位同轴度公差控制在合理范围内，避免运转时出现卡滞问题；气缸本体与活塞杆的配合段做了等直径设计，铰接点的销轴与安装孔采用小间隙配合，

　　既保证摆动动作顺畅，又不会出现过大的旷量影响运动精度。从安装尺寸边界来看，整套机构的最大外轮廓由飞轮直径决定，飞轮旋转时的外圆轨迹为机构的最大运动包络面，安装时只需在基座周边预留略大于飞轮半径的操作空间，即可避免运转时与周边台架、防护结构发生干涉；基座的长宽尺寸略大于两个支撑座的安装跨距，重心落在基座中心区域，即使飞轮高速运转产生小幅振动，整体机构也能保持稳定，无需额外加装地脚固定结构。在实际教学应用场景中，这套模型可直接配合透明防护罩放置在机械原理实验室的展示台面上，讲师可通过手动盘动飞轮，直观演示活塞往复行程、气缸摆动角度、曲柄转角三者的对应关系，帮助学习者理解无气门摆式蒸汽机的配气逻辑，相比平面原理图更加具象；

　　对于小型动力装置研发从业者来说，这套结构的简化设计思路也可参考，在设计小型低压往复动力机构时，可借鉴这种摆式气缸的布局，减少传动零件数量，降低机构整体的故障率与装配难度。模型的所有运动副都做了外露设计，没有封闭的机壳遮挡，观察者可直接看到每个铰接点的运动状态，也方便学习者拆解理解每个零件的功能：飞轮上的偏心销位置决定了活塞的行程长度，支撑座的高度差决定了气缸的最大摆动角度，活塞杆的长度则需要匹配曲柄销的运动轨迹，三个参数相互配合才能保证机构运转无死点，这些设计细节都在模型中做了准确还原，没有出现运动干涉、行程不匹配的结构错误。
