沥青摊铺配套120马力自铺车站动力装置

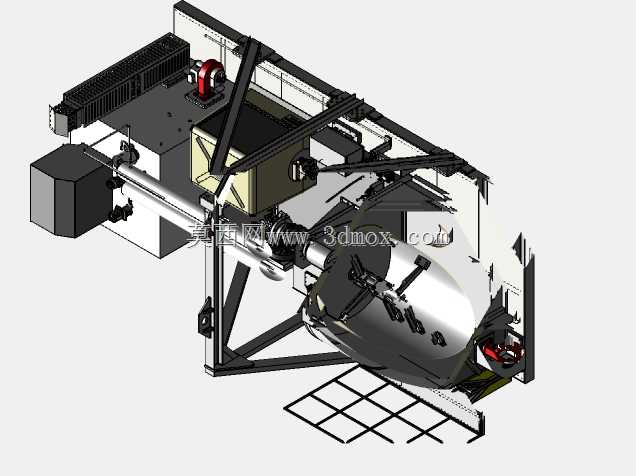

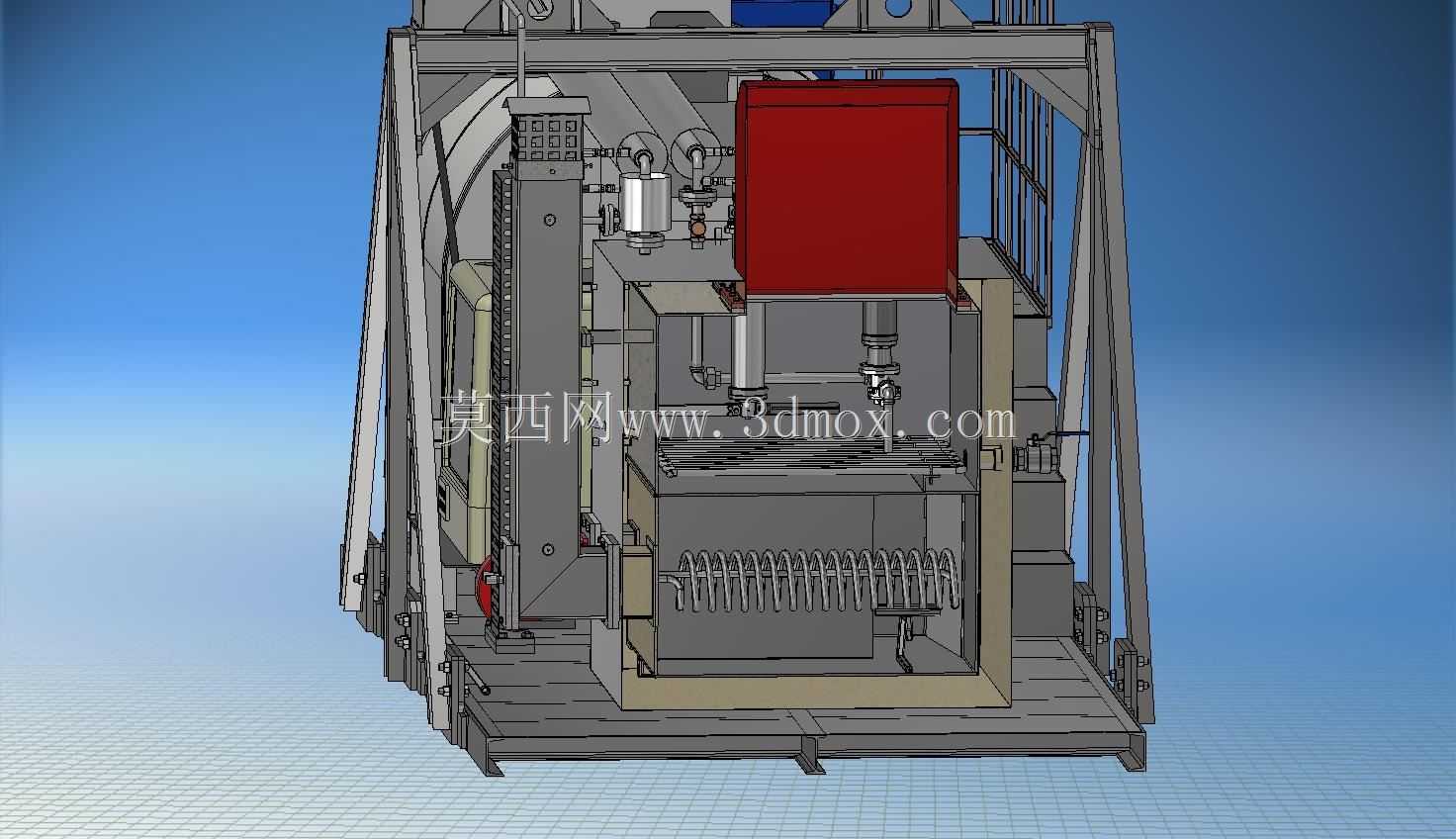

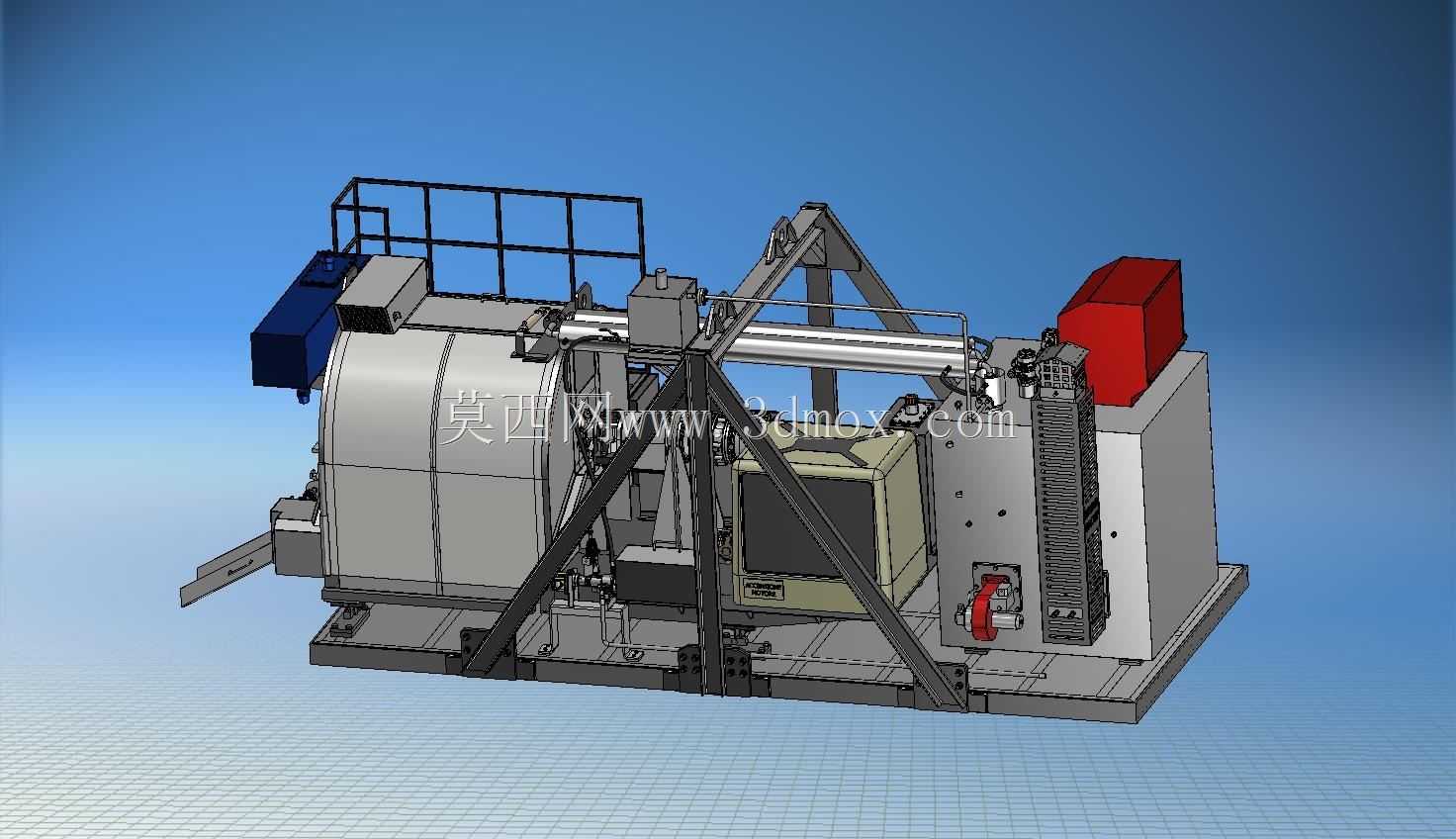

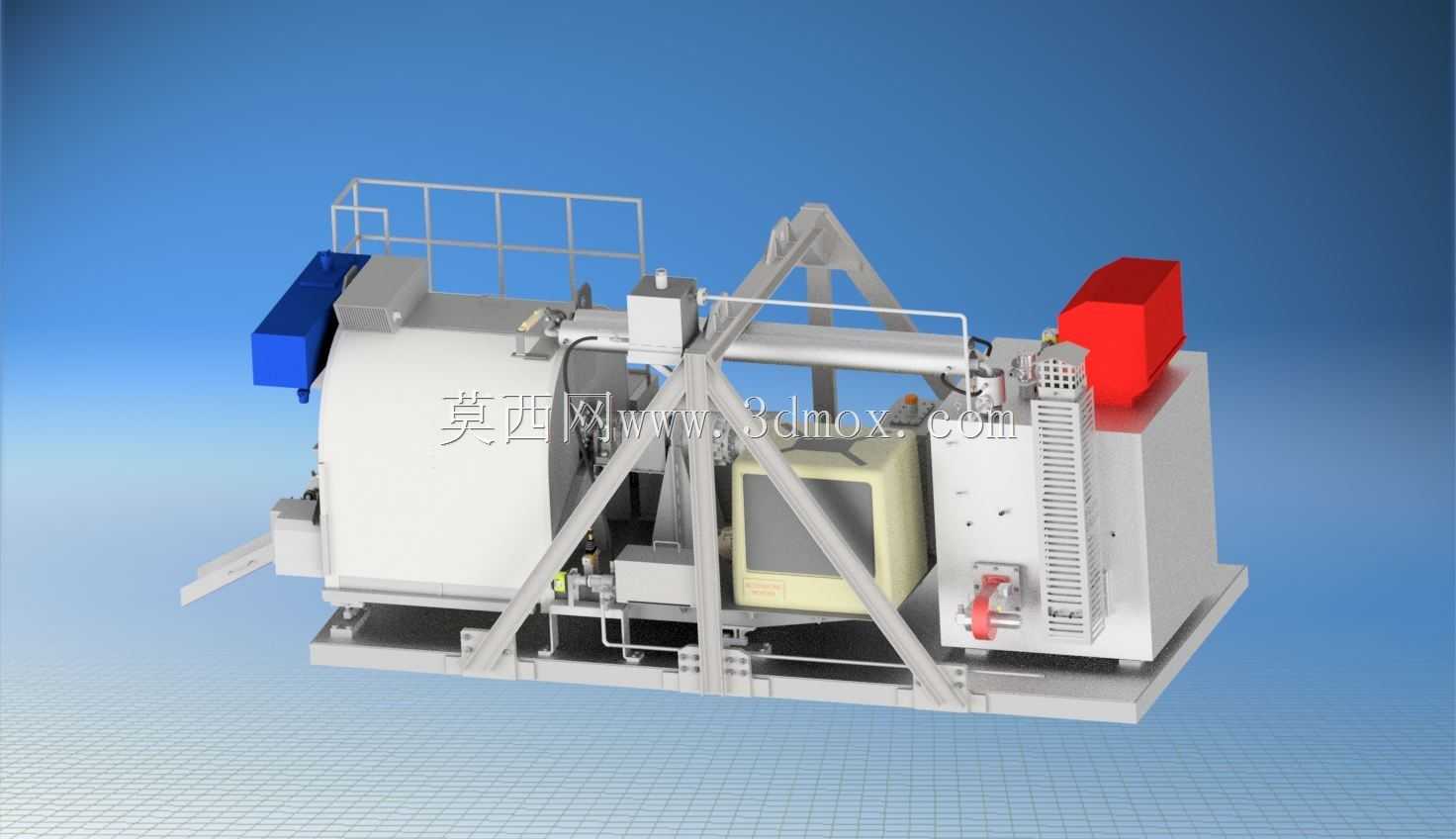

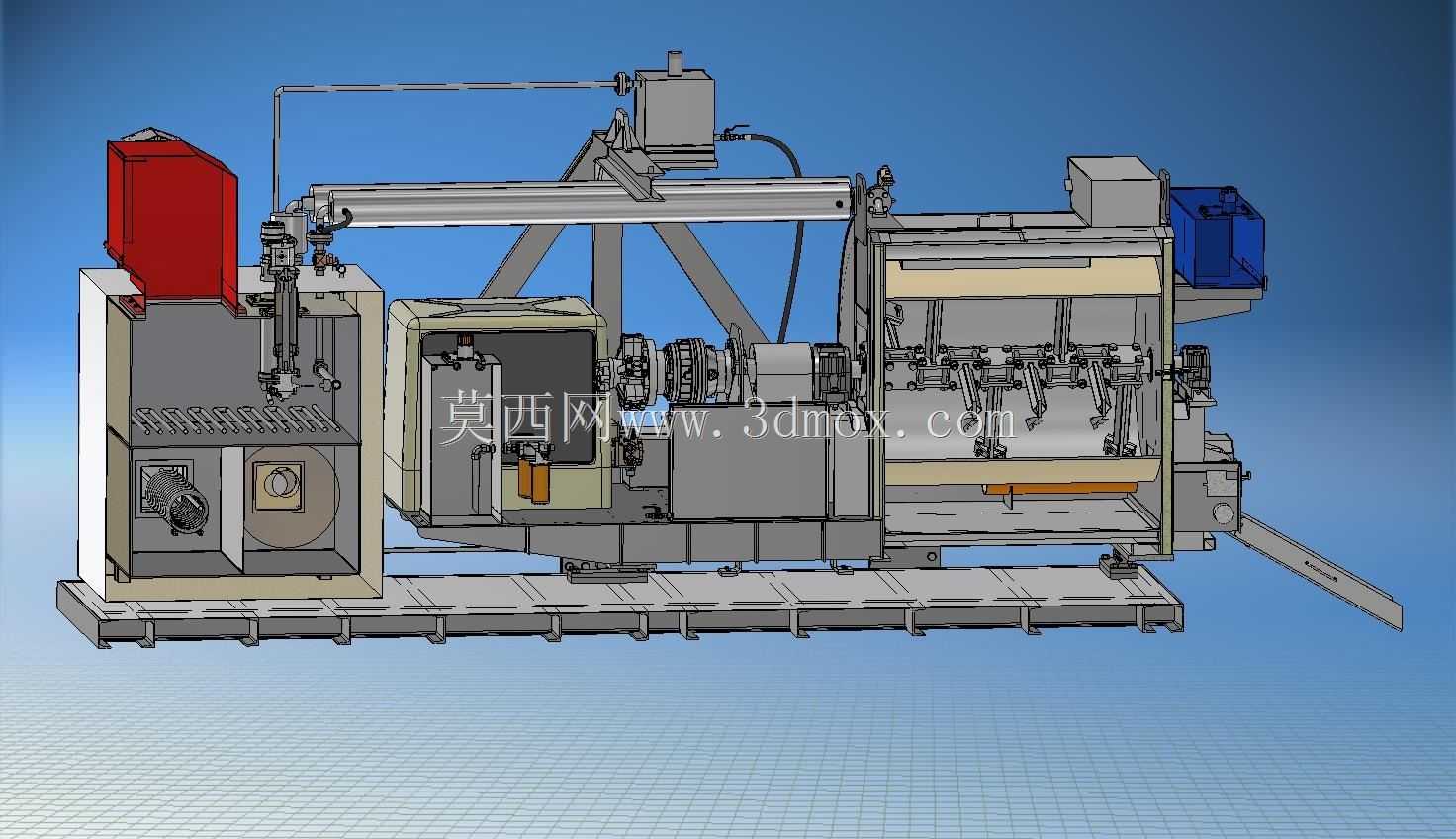

　　这套集成式动力单元主要服务于道路现场摊铺作业场景，是沥青摊铺作业线里的核心动力供给模块，可同时为250℃沥青搅拌单元、焦油供给单元提供匹配的动力输出，适配无固定场站支撑的自铺道路作业工况，解决野外道路施工时分散动力配套繁琐、管线排布杂乱的现场痛点。整套装置采用撬装集成式框架设计，所有功能部件全部整合在统一的焊接底座上，框架采用型钢焊接成型，侧面预留标准叉装孔位，可直接通过叉车完成转场移位，也可通过吊装点完成长距离转运，不需要额外拆解部件，转场后仅需对接外部物料管线与输出接口即可投入作业，大幅压缩现场安装调试的周期。从结构布局来看，整套装置采用分区排布逻辑，左侧布置大容积储料与换热单元，外部覆盖保温防护壳体，

　　减少高温物料输送过程中的热量损耗，蓝色端盖位置预留检修开口，日常维护时不需要整体拆解外罩即可完成内部滤芯、阀组的更换操作；中部为桁架支撑结构，横跨布置主物料输送管路，管路外侧包裹保温层，桁架同时作为走台护栏的支撑结构，顶部走台铺设防滑花纹板，周边设置1.2米高的防护栏杆，满足现场操作人员巡检、操作的安全规范要求；右侧集成动力输出与电控单元，红色箱体为散热与排气处理模块，灰白色柜体为控制与动力匹配单元，柜体表面开设通风格栅，保证内部元件运行时的散热需求，柜体侧面设置快插式操作接口，可直接对接现场操作终端，不需要复杂的接线作业。动力核心采用120马力内燃机作为原动机，动力输出端通过分动结构分别连接物料泵送单元、搅拌驱动单元、

　　辅助液压系统，各单元的动力匹配经过载荷校核，可同时满足沥青搅拌、焦油输送、辅助机构动作的复合工况需求，不会出现单路载荷波动影响整体运行稳定性的问题。整套装置的组成部件覆盖动力、输送、换热、控制、防护五大类，各部件之间的连接管线全部采用刚性管卡固定在框架上，避免作业过程中振动导致的管线磨损、接头松动问题，外露的运动部件全部设置防护挡板，符合工程设备的安全防护要求。从安装边界来看，整套撬装单元的底座尺寸适配标准货运车辆的货箱宽度，转场运输时不需要办理超宽运输手续，底座下方设置可调式支撑脚，在不平整的野外作业场地可通过调整支撑脚高度保证整套装置的水平度，避免倾斜运行导致的润滑不良、物料输送偏载问题。在实际作业过程中，

　　这套装置可独立完成沥青物料的温度保持、焦油的定量输送、动力的稳定输出，不需要额外配套独立的动力站、控温单元，大幅减少作业现场的设备占地面积，尤其适合乡村道路、厂区道路等作业面狭窄、不适合大型固定场站部署的施工场景。设计过程中充分考虑了野外作业的维护便利性，所有易损件都布置在靠近检修通道的一侧，滤芯、密封件等常用损耗件的安装位置预留了足够的操作空间，操作人员站在地面或者走台上即可完成更换作业，不需要钻进设备底部或者拆解大型结构件。管路排布遵循横平竖直的工程原则，不同介质的管路采用不同的标识区分，方便后期排查故障，电气线路全部布置在密闭的走线槽内，避免野外作业时的灰尘、雨水侵蚀线路，提升整套装置在恶劣工况下的运行可靠性。
